被人误解的三合一连接件

aat97

tsindg

九尾狐仙 发表于 2017-3-27 10:56
8 W0 \, ~' Z( ~& U  t0 c, T% f三合一不可以单独使用，必须要和圆木榫配套使用，我的做法是15cm -20cm 一套三合一连接件，左右各一个8*3 ...

8 k( C' b4 T7 |- f# |多数商家都是单独使用吧，自己DIY才舍得下功夫配套圆木榫

穿林溪

lovemugong

受教了，感激

uazlflf

期待后面的学习，希望有更详细的讲解

xinglianhe

期待你的后期帖子。多谢分享。

大健健

九尾狐仙 发表于 2017-3-27 10:32
# ]6 h1 k5 S( R* Y$ r这个偏心轮厚度１４ｍｍ的　１５１８型号，适合１８ｍｍ－２５ｍｍ　的板材
, I2 s: u( n* D" c
" z5 p3 x# [# {/ w这个偏心轮厚度１２ｍｍ的　 ...

& q( k) |5 ?% L% p& Q' s在没有排钻的前提下：
用8*40的圆木榫，一把钻和一个钻头可以一下把连接杆和圆木榫的三个孔一起打出来。
要是8*30的圆木榫，需要钻二个20mm的孔和一个30mm的连接杆。是加个钻呢，还是换钻头呢？
6 y! r- p+ R2 f5 Y4 _* ]) m9 ~

九尾狐仙

大健健 发表于 2017-3-28 00:34
在没有排钻的前提下：
4 I3 T- b" u9 `0 \8 t7 r用8*40的圆木榫，一把钻和一个钻头可以一下把连接杆和圆木榫的三个孔一起打出来。 ...

4 d. s6 u: \; w8 @2 D4 o5 b开这套孔必须配7mm 8mm 8mm  10mm 15mm 共5个钻头，圆木榫用8*30mm ,配对应的限位定深环。7mm 的拉杆孔，8mm钻头定深10mm 浅孔，8mm 钻头定深20mm深孔，10mm预埋螺母孔钻深11mm ，15mm开孔器根据偏心轮厚度定深，建议使用两把手电钻，效率会大大提高。

九尾狐仙

tsindg 发表于 2017-3-27 17:36
多数商家都是单独使用吧，自己DIY才舍得下功夫配套圆木榫

一排钻多套三合一和木榫孔手工效率太低，必须使用工具，淘宝搜索“三合一排孔定位器”，基本不用划线，不用计算，不用调节，精度和效率非常不错，孔距32mm 的倍数，32mm系统孔结构孔标准，可以为符合32mm系统的五金件定位钻孔。工具自己搜，不帮商家做广告了

6 r! j. H  [/ s( F& r

店铺

我一般使用的木榫是8*40mm的，板材窄面孔打33mm，另一面打12mm的。
5 P. |: E' i: o

九尾狐仙

; v( u$ G- \) \1 t! C

bankking 发表于 2017-3-27 11:52
说的挺详细的。。。补充一下，有种6mm的全金属杆的，直接开6mm孔，就不会有左右间隙了。可以不用木榫。。就 ...

# T# O& Z  q0 w$ T& d/ R) }用普通的单个的三合一定位器，靠划线定位，精度不是太高，移动之后误差几十个丝肯定不止，装配难度大，不求效率只求乐趣的木友可以用，做家装和家具厂就不建议使用了。6mm的铁拉杆建议开7mm孔，7mm的包胶拉杆建议开8mm孔，因为手工划线，视觉误差，单边留50丝调节，
9 t; f3 G  W! D3 i

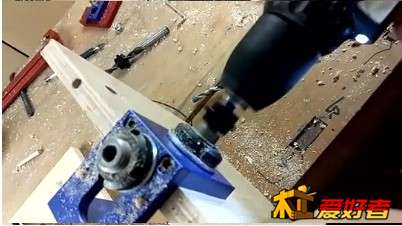

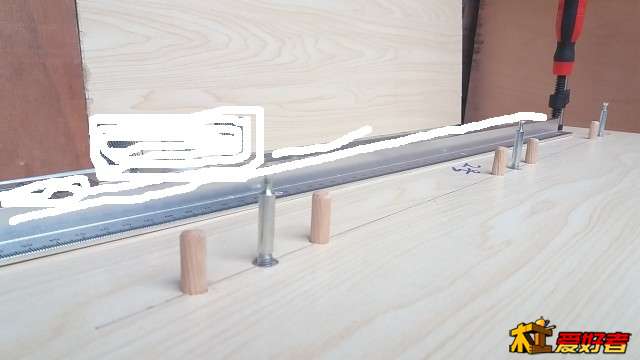

如果是三合一排孔定位器效率和精度有保证，装有钻套的滑块在滑槽内移动，多次来回移动也不会改变精度，偏心轮、拉杆、定位木销一次完成，2号滑块钻预埋螺母孔，移动一次完成三个孔，孔距是32mm。
! \: f, N# A5 @. `0 |/ ?  f$ O2 q9 ~
, e+ K) M3 ]; Z4 z6 D6 e7 X! e
# W3 M2 J! d7 O0 h4 O8 R9 ^# y

九尾狐仙

/ p, ]: v0 W! z: q, V: B: q

晴朗艳阳天 发表于 2017-3-27 09:43
看到淘宝上有四合一，全金属的，不知道是用在哪

四合一，只是把偏心轮分拆为两件，所以三合一变成了四合一，强度是增加了，但是装配难度增加了。效果还不如二合一的锤头螺丝
# ]" K( V  t3 y/ M+ |2 Z
) s* X& I3 ?2 K8 p( j( s) \/ T

九尾狐仙

治人生 发表于 2017-3-27 14:22
$ @8 v7 {  v+ x  N1 ^4 W; u再看了一遍，还是弄不清什么意思：是8MM的孔，不是6MM的孔！求指教

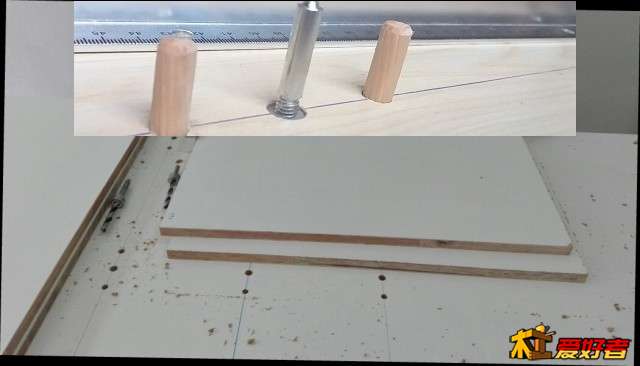

; t! z6 x6 M0 H. ?& w8mm定位木销，在板子的正面开孔深度是10mm，因为板子厚度通常是18mm，在板子的一端侧面开孔20mm ，所以用8*30Mm的定位木销，如果用8*40mm定位木销，那么就要钻深到30mm，没有必要，因为只是利用木榫的切力，太深没有必要
/ F& D- H6 q1 t, g+ }2 C+ l

WoodJia

吴新的圆木榫定位器很好用。
5 @  k4 ~7 s8 [/ s5 l

治人生

飘过，多谢解惑
