被人误解的三合一连接件

留胡男 · 发表于 2017-3-27 06:59:04

三合一好教程，先留个记好

slsoft · 发表于 2017-3-27 07:22:07

学习占位！多谢分享

台锯 · 发表于 2017-3-27 07:45:37

期待明天

爱好也是福 · 发表于 2017-3-27 08:36:16

学习啦，谢谢分享

huzi88 · 发表于 2017-3-27 08:52:47

“首先三合一连接件的质量要有保证，我的经验就是用钳子夹，只弯不断是最起码的标准。。。”很对！你说的用钳子夹，是夹偏心轮吗？还是什么？，，，偏心轮看到最多的是金属粉末压铸的，有的甚至是回收塑料做的，很受伤！

片宁 · 发表于 2017-3-27 09:31:03

还是连载，关注一下

zjlyn · 发表于 2017-3-27 09:36:22

期待明天

费塔图 · 发表于 2017-3-27 09:40:18

谢谢科普，期待

laohe123 · 发表于 2017-3-27 09:43:19

谢谢楼主分享！

晴朗艳阳天 · 发表于 2017-3-27 09:43:33

看到淘宝上有四合一，全金属的，不知道是用在哪

九尾狐仙 · 发表于 2017-3-27 10:00:25

huzi88 发表于 2017-3-27 08:52" K0 n e6 D: C$ _* t( n
“首先三合一连接件的质量要有保证，我的经验就是用钳子夹，只弯不断是最起码的标准。。。”很对！你说的用 ...

离地一米，扔地上，脆脆的如少女般的银铃声

老赵123456 · 发表于 2017-3-27 10:11:25

九尾狐仙 · 发表于 2017-3-27 10:20:08

本帖最后由九尾狐仙于 2017-3-27 10:52 编辑

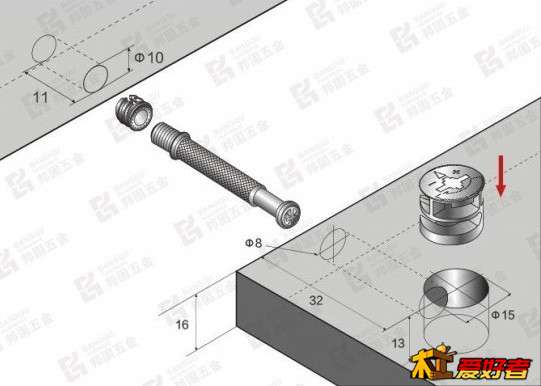

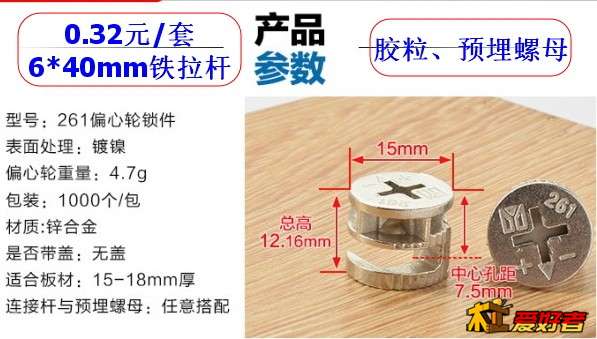

从图片中你可以看到，木板厚度16mm 偏心轮厚度12mm 偏心轮开口处是8mm ，并不是在偏心轮的中间6mm 处哦，这个初学者往往会误解为拉杆在偏心轮的中间结合。

如果你买这种偏心轮（这个也是最常用的规格）而且刚刚好是这个厚度的木板，那么拉杆孔是可以开在木板的中心8mm 处，但是如果是17mm 或者18mm 的木板呢，所以要根据偏心轮的厚度来确定拉杆孔的位置，只要保证偏心轮不凸出板面，略低一点点就可以了，
图中这个拉杆孔就可以在8.5mm位置钻拉杆孔

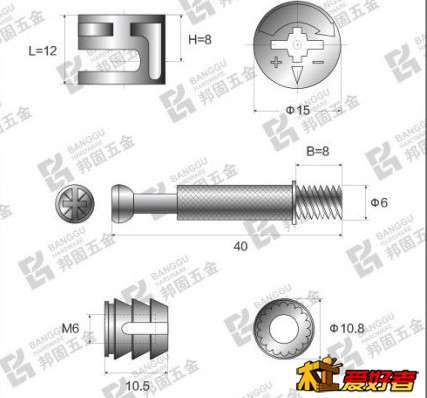

261 1.jpg

这个偏心轮开口中心是7.5mm　那么拉杆孔就可以在８Ｍｍ　处钻孔了，

九尾狐仙 · 发表于 2017-3-27 10:32:08

本帖最后由九尾狐仙于 2017-3-27 10:43 编辑

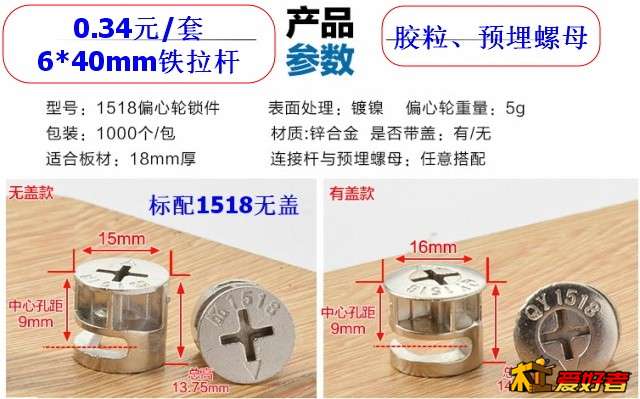

这个偏心轮厚度１４ｍｍ的　１５１８型号，适合１８ｍｍ－２５ｍｍ　的板材
1518 2.jpg

这个偏心轮厚度１２ｍｍ的　２６１型号，适合１５ｍｍ－１８ｍｍ　的板材
261 1.jpg

三合一连接件质量再好也不能单独使用，因为本身有缺陷，６ｍｍ的拉杆孔需要钻孔７ｍｍ，１５ｍｍ偏心轮钻孔１５.３ｍｍ，钻孔的预留孔间，造成间隙大有虚位，所以一定要配合圆木销定位，利用三合一的拉扯力和木榫的定位，达到最理想的结合，安装简单，组装牢固，我的做法是１５－２０ｃｍ　一套三合一连接件，每个三合一左右各一个８×３０ｍｍ的定位木销
