参赛！ B组 小百得雕刻机正装变镂铣机 脚控进刀退刀！！（22楼更新细节照片）

 火.. [复制链接]
大漠lll
发表于 2010-12-13 19:26:04 | 显示全部楼层
不错 不错！
回复 支持 反对

举报

wangqijunhu
发表于 2010-12-17 22:13:58 | 显示全部楼层
自己动手设计制作             节约RMB不少啊
回复 支持 反对

举报

方天戟
发表于 2010-12-18 10:53:45 | 显示全部楼层
我支持你
回复 支持 反对

举报

father2007
 楼主| 发表于 2010-12-18 12:08:59 | 显示全部楼层
回复 方天戟 的帖子
- k' u- ~7 g; B" T  C' v8 i
/ f/ V6 c" m0 b7 e! j7 }谢谢兄弟 {:1_273:}
7 u7 Y4 o1 Z* h7 w. X% T( v: K) D
回复 支持 反对

举报

绣眼
发表于 2010-12-18 23:26:56 | 显示全部楼层
羡慕脚控。
回复 支持 反对

举报

laoluban
发表于 2010-12-20 15:49:23 | 显示全部楼层
大理石？太硬朗了！
回复 支持 反对

举报

shuias
发表于 2010-12-21 12:46:31 | 显示全部楼层
回复 father2007 的帖子
3 _% P8 g: B8 {6 N. v3 r2 ?4 W/ s5 U0 |* w
玩儿也有境界
回复 支持 反对

举报

qq137844
发表于 2010-12-25 20:16:51 | 显示全部楼层
办法有点土
回复 支持 反对

举报

qq137844
发表于 2011-1-9 15:45:34 | 显示全部楼层
成熟了   就和大家分享
回复 支持 反对

举报

xzjht
发表于 2011-1-11 20:22:28 | 显示全部楼层
我问一下楼主，没有靠山材料会跑呀，我就吃过这样的亏，还有你的低板中间的凸出的东西是做什么用的。就是在铣刀下面的东西。
回复 支持 反对

举报

66280044
发表于 2011-1-11 20:54:01 | 显示全部楼层
在大理石面上用金属划个小孔.买根8MM电锤钻磨掉钻柄.找个内孔12MM的轴承内圈.在圈内放上水.在用电钻钻.OK
回复 支持 反对

举报

father2007
 楼主| 发表于 2011-1-12 02:02:59 | 显示全部楼层
回复 xzjht 的帖子
- P5 Q# I% a8 W$ C  U* q- \
- S2 z% H0 a! x- S+ b' O6 ?1 m你说的那个凸起的东西 是最重要的部分 相当于修边刀的轴承的功能  : p4 `1 A" b5 @$ {
- E- U6 `# `* F! w8 ~/ e* g
发图解释一下 正好今晚做的琴体 我用这台机器来 开琴体中间的一些槽 倒装基本干不了 手持的话需要特殊的刀 ' p! O/ W1 d. o0 a: ^
所以 . {4 F" z  p  @9 h" \; b

/ |  T1 w3 c& l! U4 w/ t, [( O第一步 把模板和工件用强力双面胶粘在一起 也可以螺丝 不过工件上会留下钉眼1 P; y5 d3 D( ~2 s: e
& ]% j% Y( D; C# G) v0 y7 E第二步 翻过来 模板在下面 注意模板中间的那些槽  靠在凸起的部分 就限制了铣刀的切削部分

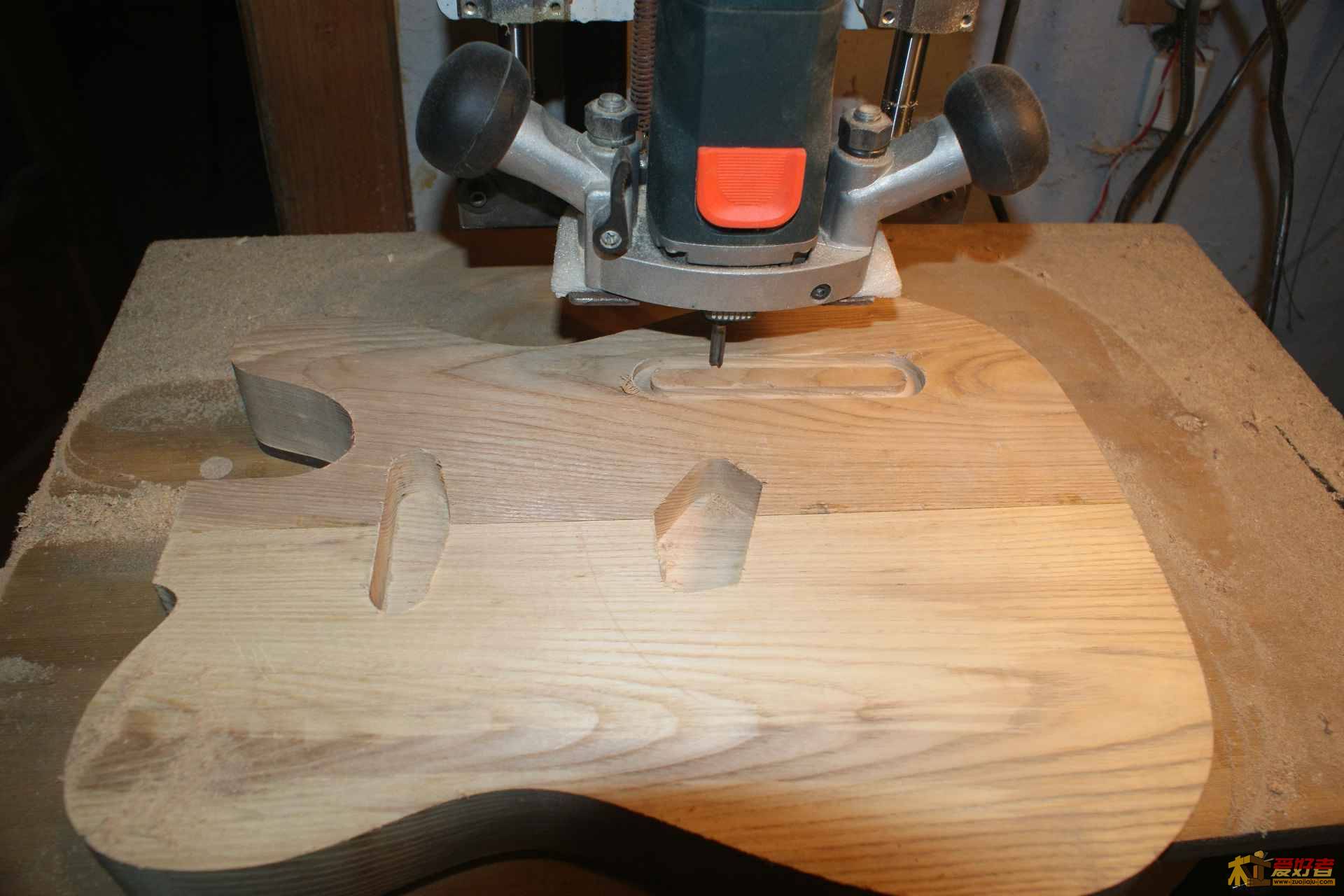

; [/ l5 {6 m$ H1 e+ z3 G工作中
, I5 ?& o8 e! o; f/ N8 b DSC05429.JPG $ E' v6 P1 o4 Z  }4 s( w4 Z- U

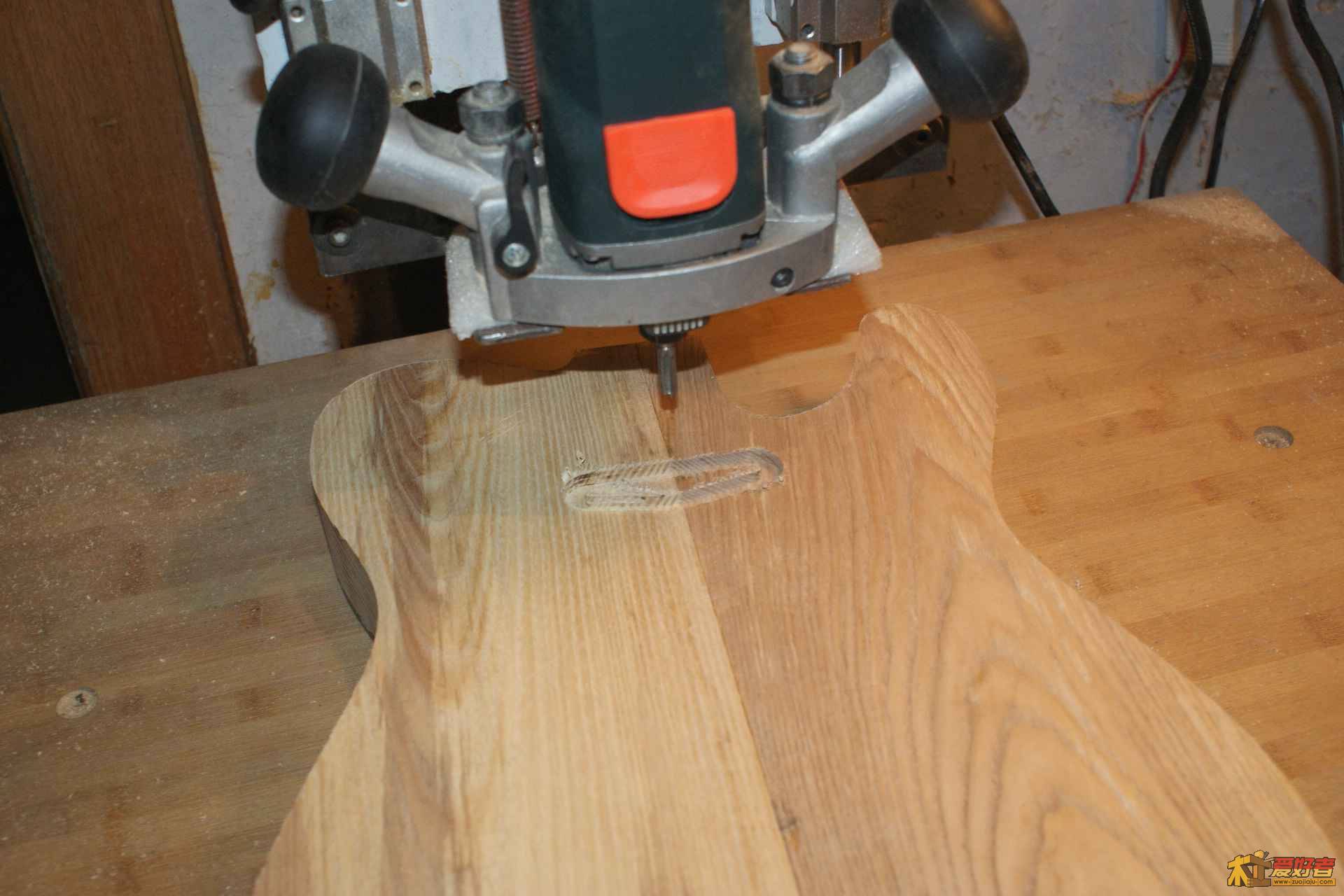

一层一层  一圈一圈 的来 省刀 安全 就是慢点儿
3 `4 t. v8 K% X4 ^  i) T- x下图快完成了  4 A5 L  M- Y; v5 G

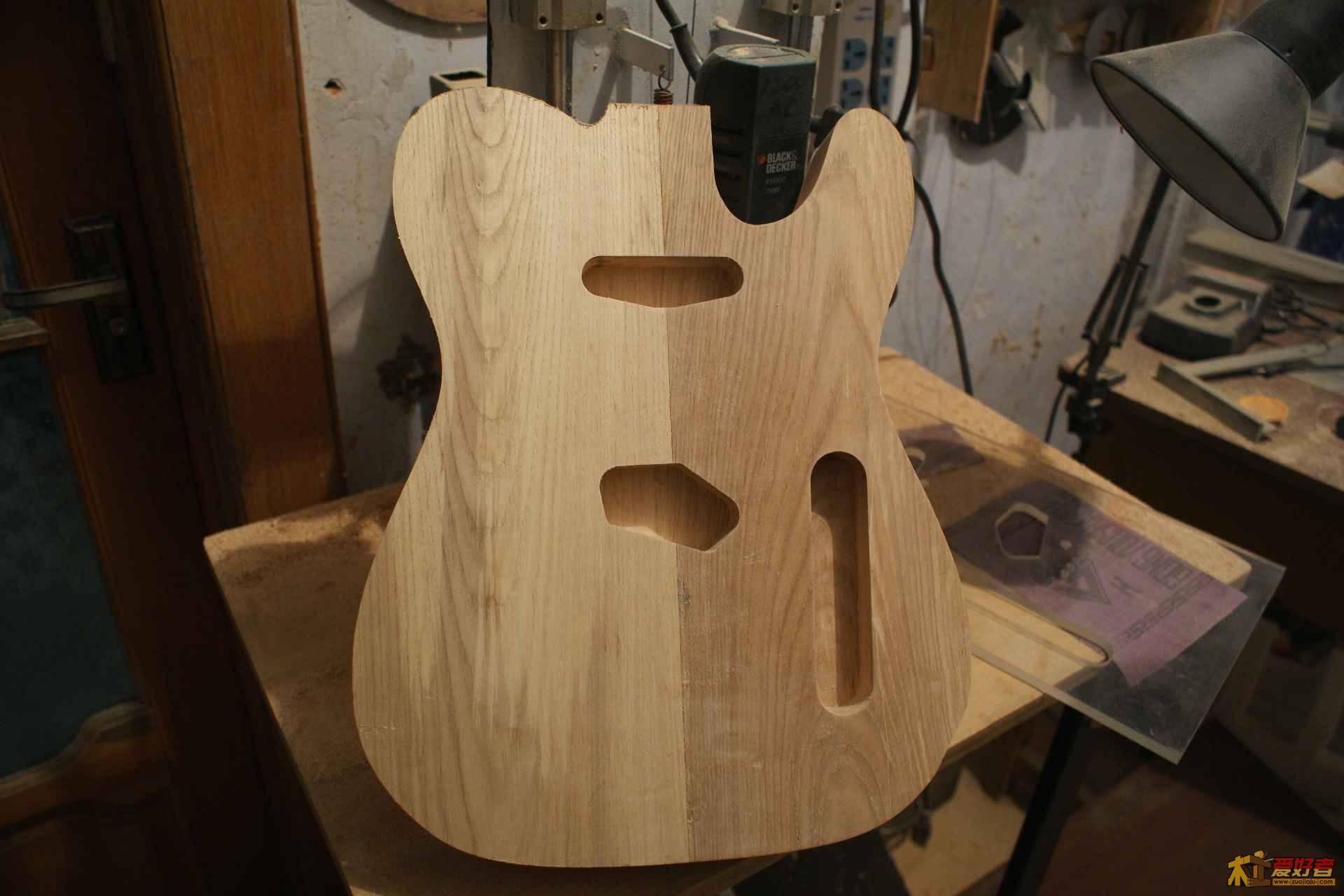

% h$ b2 T2 @+ d( a4 e# _完成$ _: j$ k* A9 c
DSC05437.JPG 7 ~+ h* l, i' l$ ~7 r# l

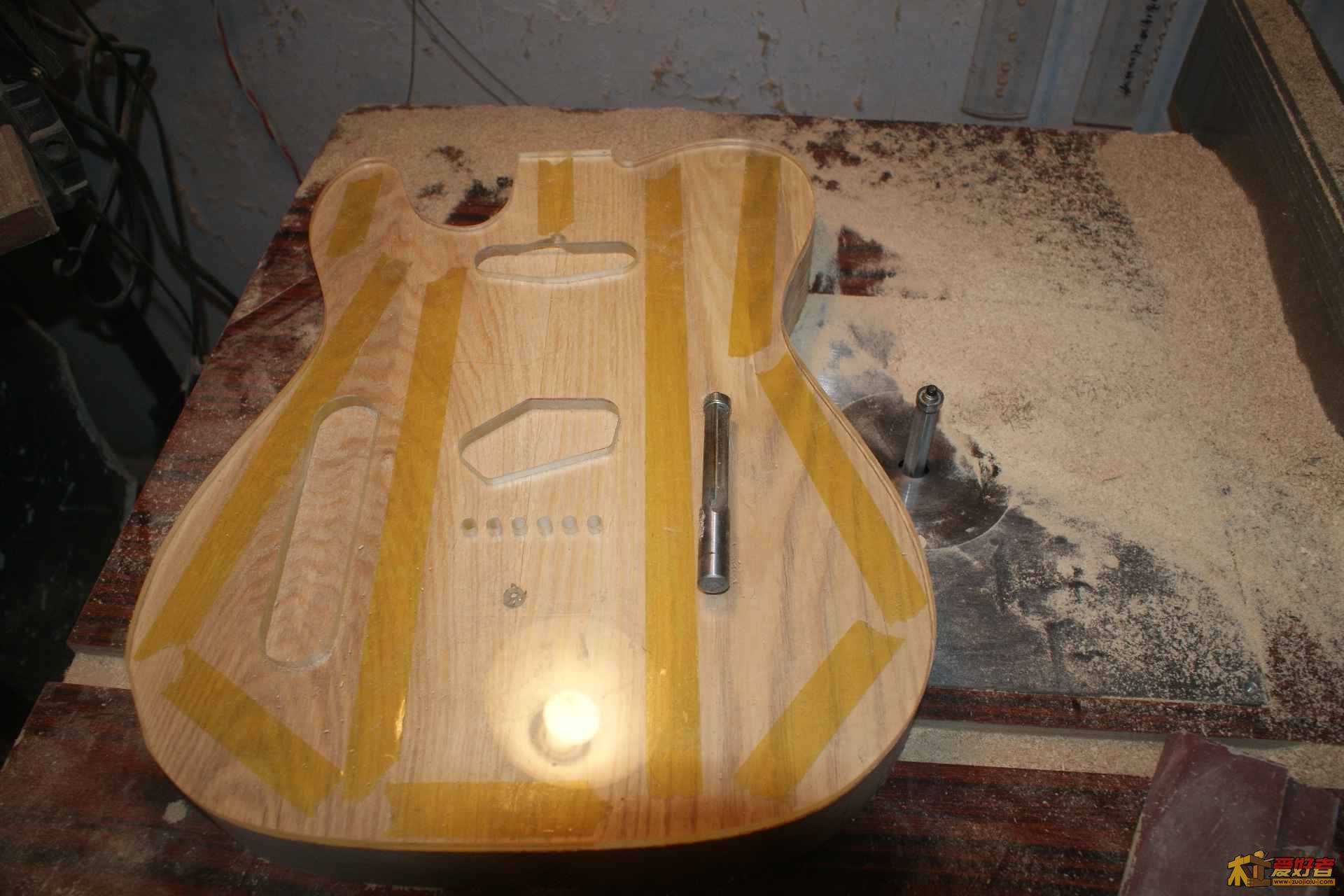

模板这时候还贴在后面 4 \' \0 \, [5 I. \1 j0 P

6 r  @' o' e. u/ \+ e( x明白这意思没？  槽的深度是用 光轴上的限位器控制的  限位器定好以后 使劲踩到低 切削的深度就是槽的深度 这三个槽深度都是一样的
; N' G* y) U0 M5 I( k% a
回复 支持 反对

举报

阿斌
发表于 2011-1-24 19:07:06 | 显示全部楼层
真的是很好的东西，不明白为什么会有人叫嚣，我想知道的是模板该怎么洗呢，拿去CNC吗？4 f+ ~- b! y) p  e+ u& _
回复 支持 反对

举报

jjd1221
发表于 2011-1-24 20:28:50 | 显示全部楼层
真是用心人，有创意
回复 支持 反对

举报

father2007
 楼主| 发表于 2011-1-24 20:41:16 | 显示全部楼层
回复 阿斌 的帖子! x1 q; ?! ?! V: _3 \. ^

& g7 y9 b+ _0 G( r模板是在广告广告公司 用cnc雕刻的  其实模板这东西 有砂带机的话 自己用高密板磨就可以
