参赛！ B组小百得雕刻机正装变镂铣机脚控进刀退刀！！（22楼更新细节照片）

a89931993 · 发表于 2010-11-27 21:06:23

做手工是件光荣的事

xzq2018 · 发表于 2010-11-27 22:20:33

不错，能再上几张细节图吗？

eblueeyes · 发表于 2010-11-27 23:10:22

已经非常不错了，学习中

小侠 · 发表于 2010-11-29 00:38:29

真的十分强大。这样子搞！

qf8901 · 发表于 2010-11-29 08:52:53

很强大，一般人学不了！

zhenruyan · 发表于 2010-11-29 21:25:48

自己动手自力更生

father2007 · 发表于 2010-12-2 00:21:08

本帖最后由 father2007 于 2010-12-2 00:37 编辑

今晚有空又照了一些照片相机不错无奈本人照相没技术可谈拿着单反当傻瓜用哈哈

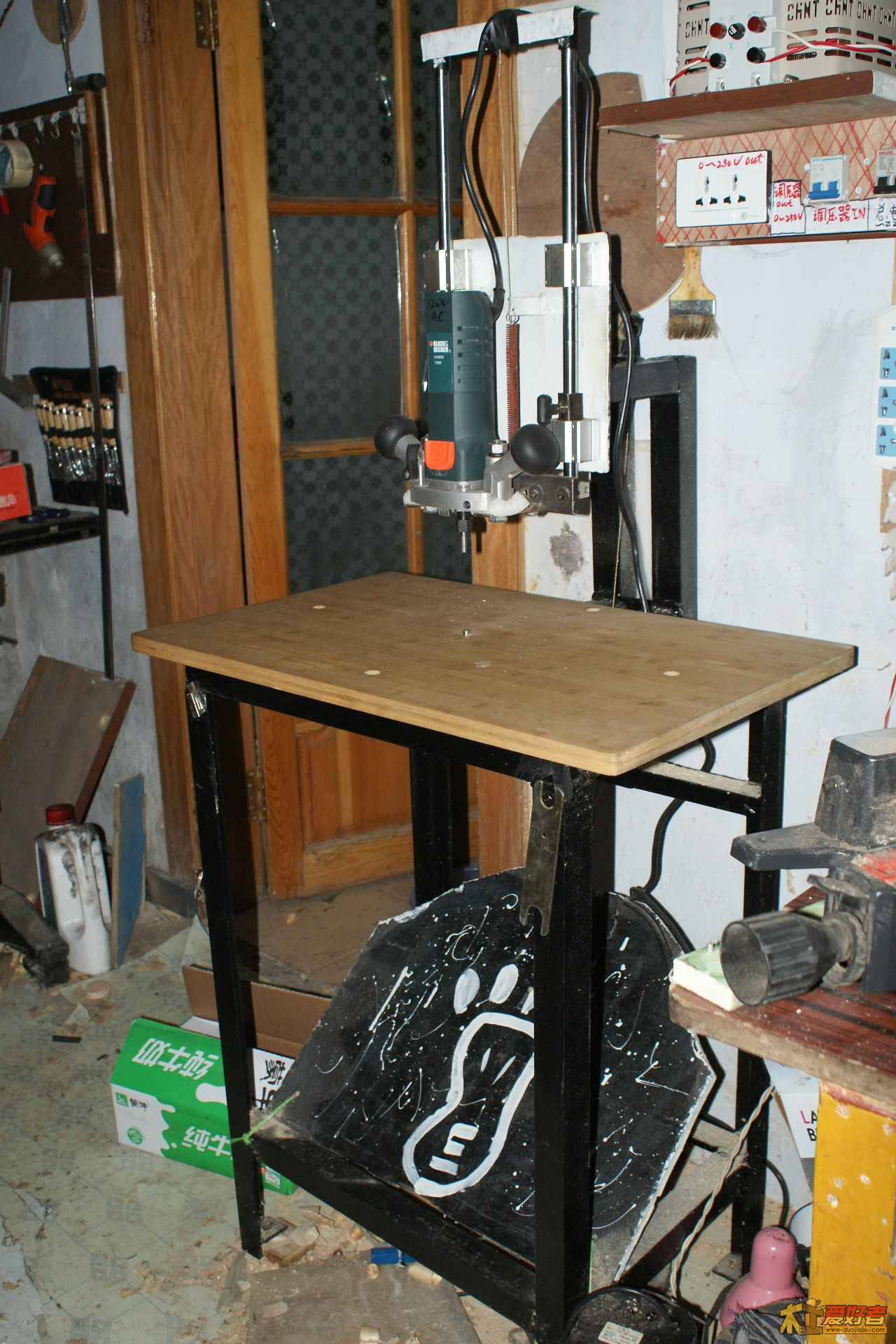

上图来个整体侧面照

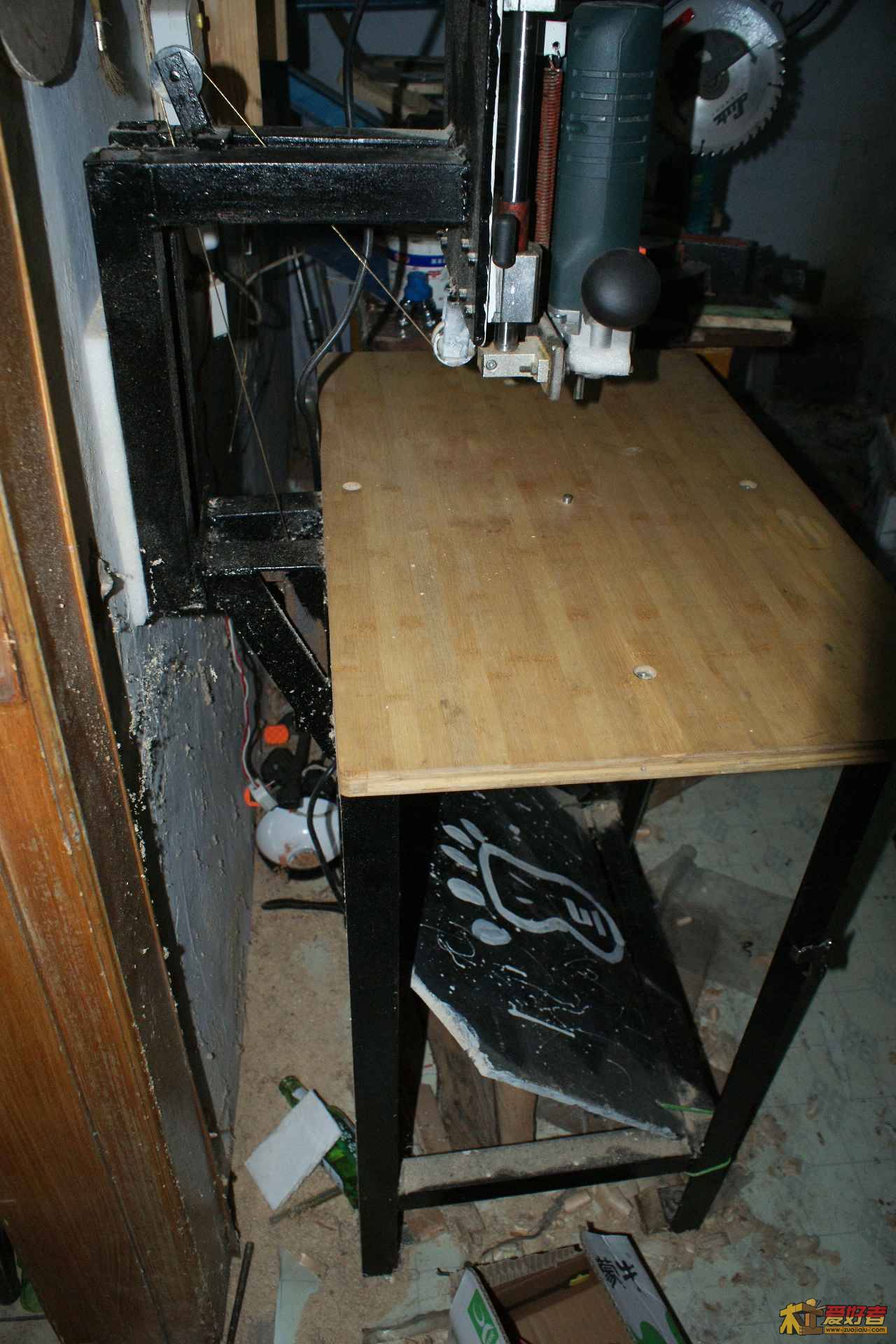

另一侧

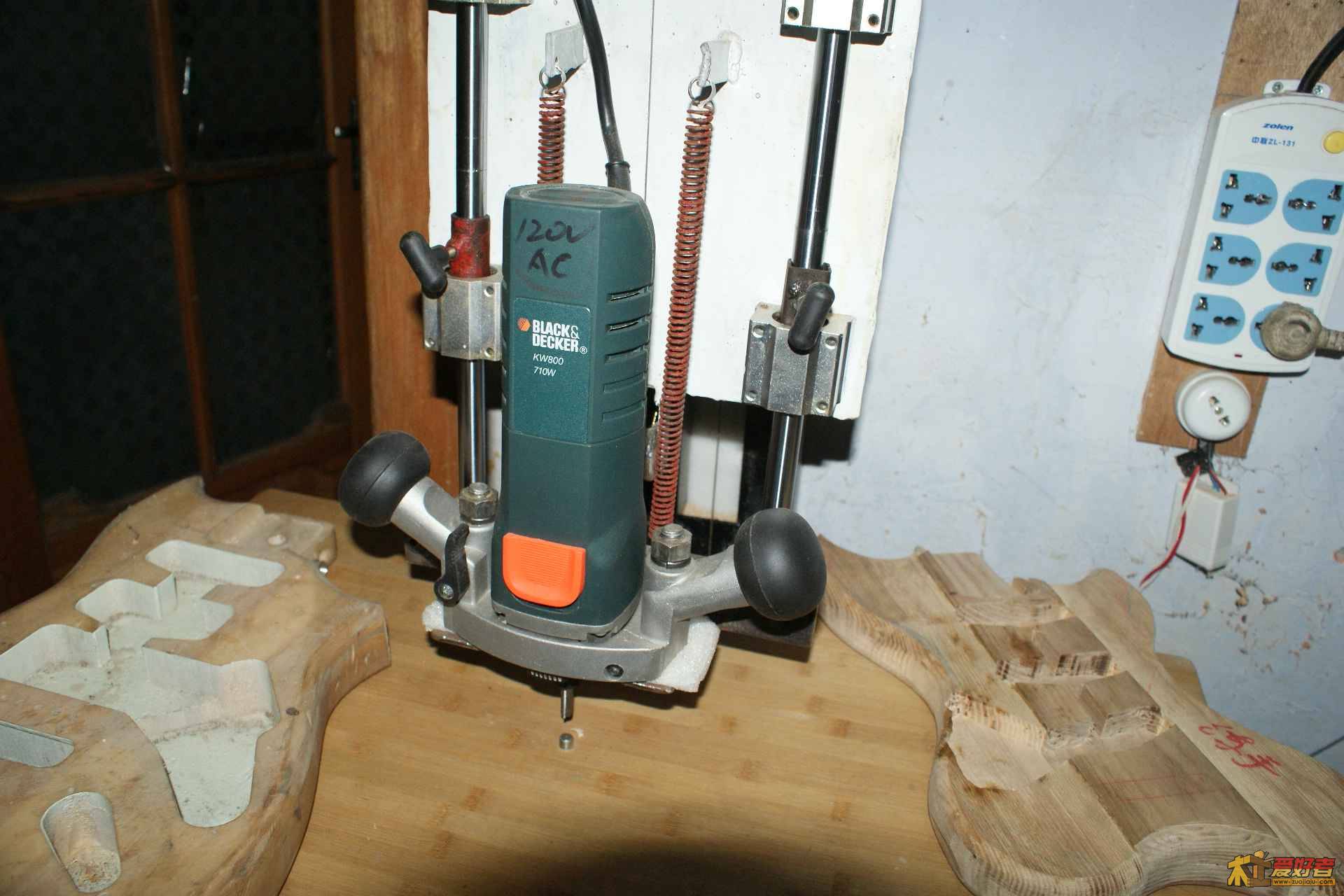

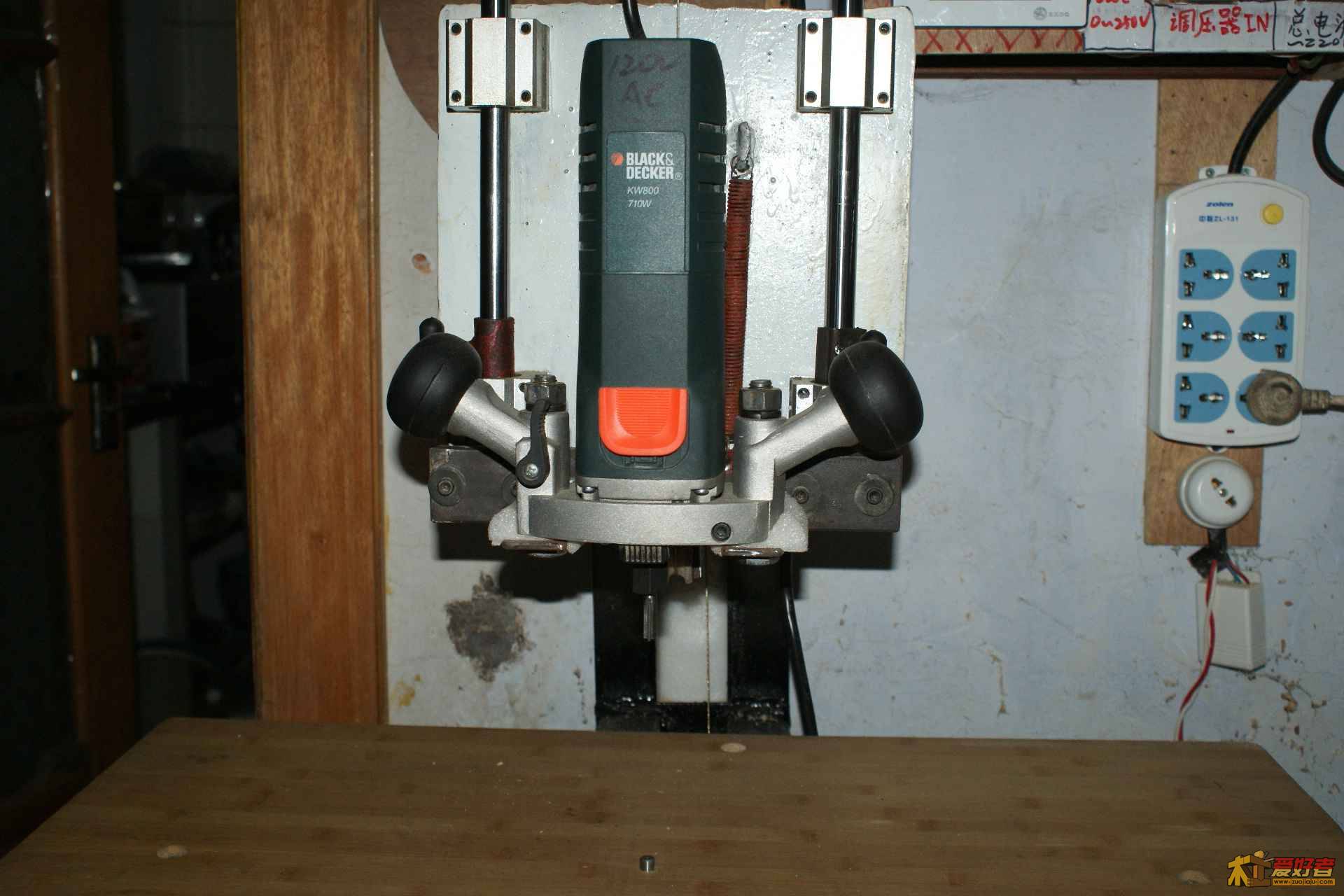

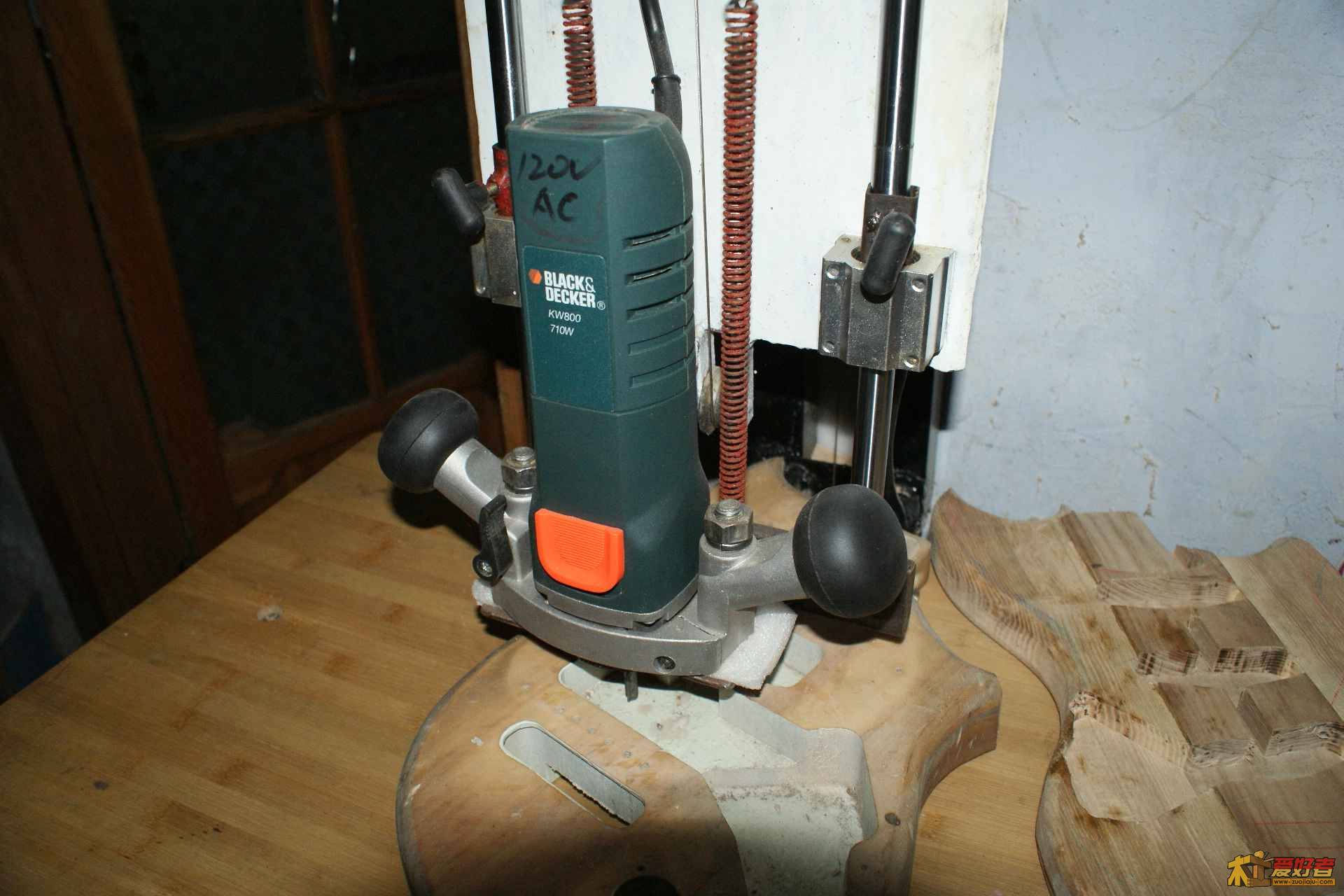

机头正面注意很有用的两旁的黑色塑料钮把手后面长条的钮这个是限位装置可以在光轴上上下滑动通过手拧螺丝杆锁紧（手拧螺丝是坏的闪光灯上拆下的）

定好你想要铣切的深度然后把光轴上的两个限位器滑到最底部锁紧

这样刀的最大行程就被锁定不会出现铣深了或者铣到模板和顶尖的情况

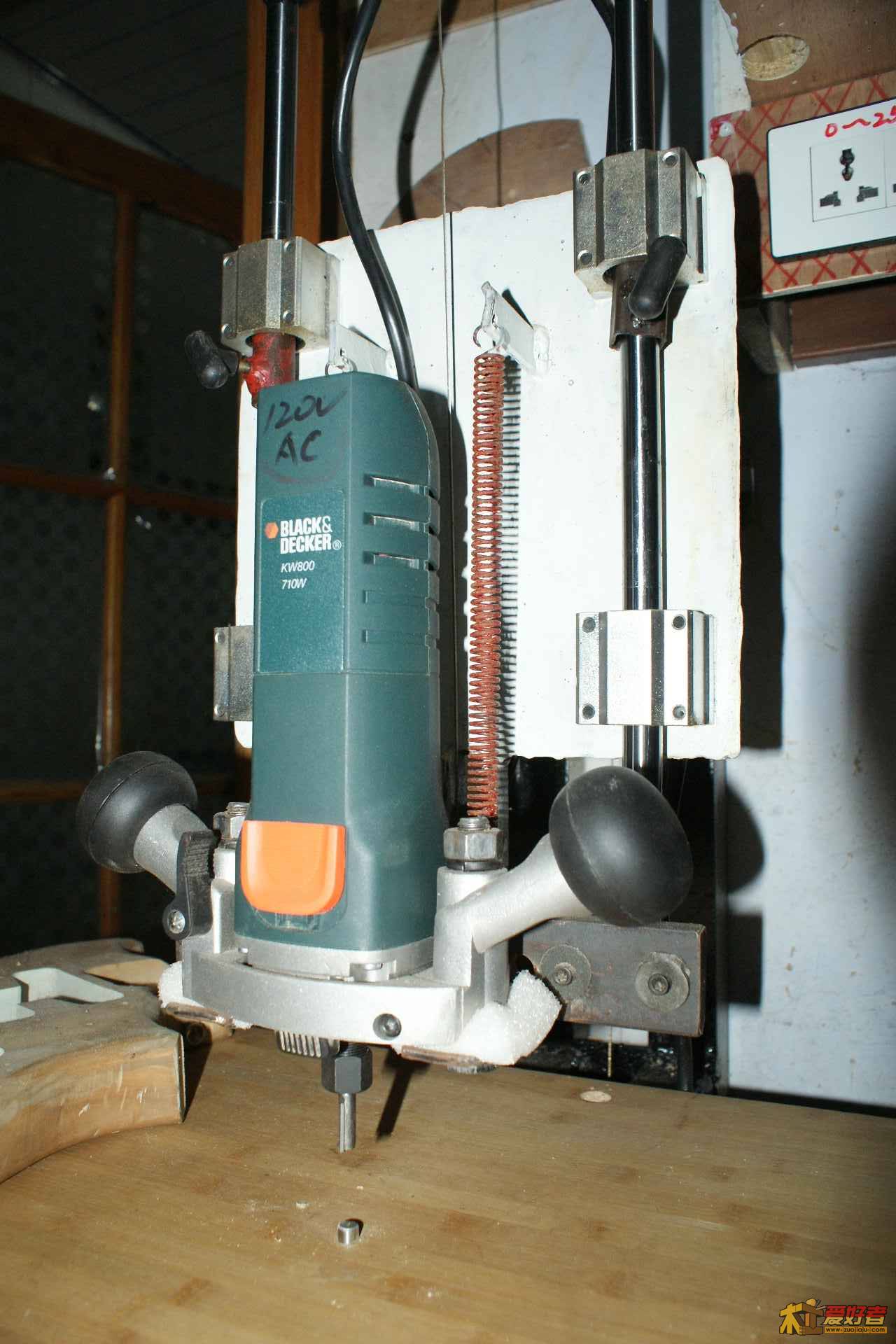

上图的情况主要是用于脚踏控制进刀进刀量根据转速和工件的性质自由掌握好处是退刀方便抬脚即可也增加安全性下图是把两个限位滑块滑到上方锁定适合不用脚踏的时候

下面说说脚踏控制升降系统主要是靠一根钢丝绳 2个滑轮 2根弹簧

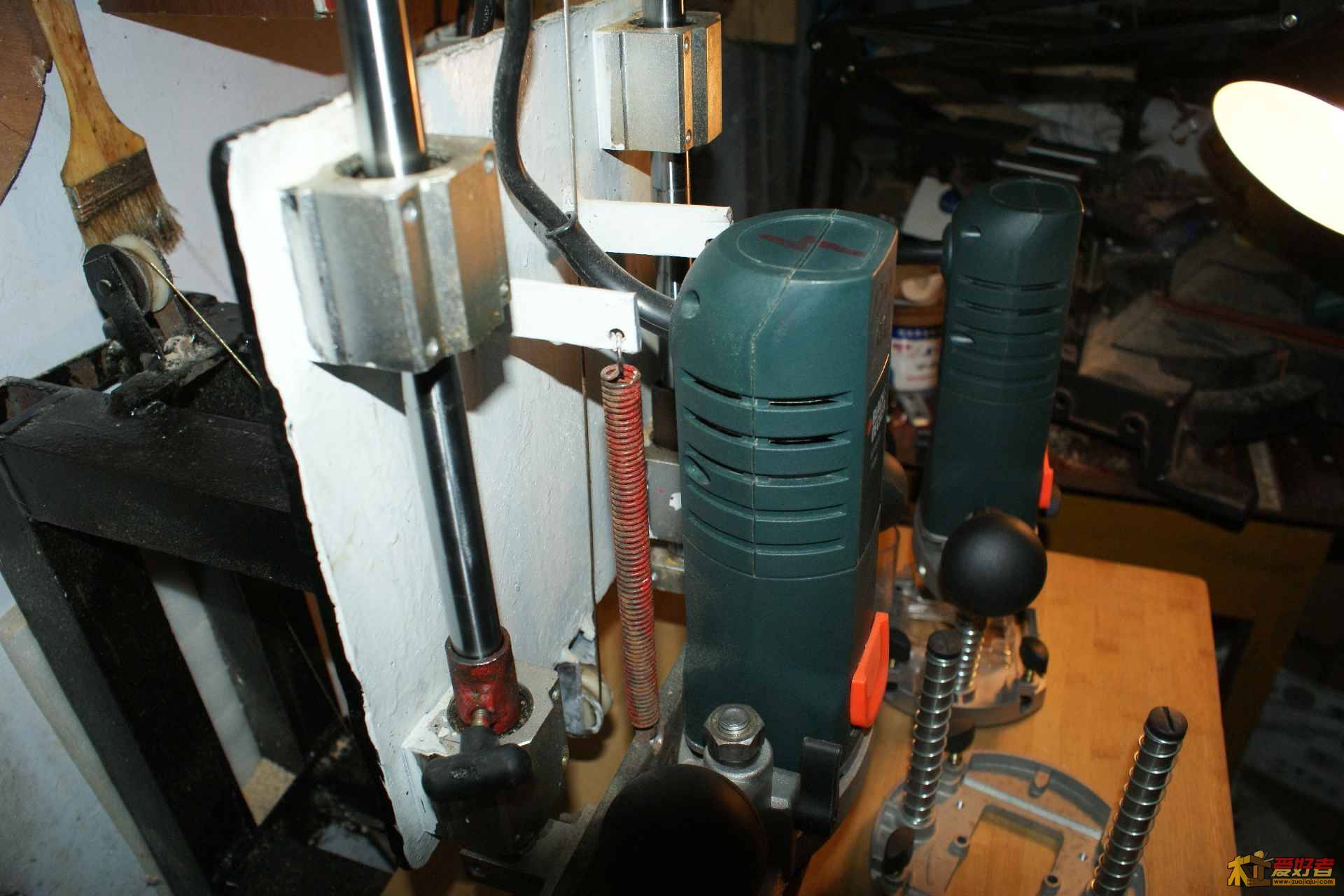

再来张弹簧固定位置

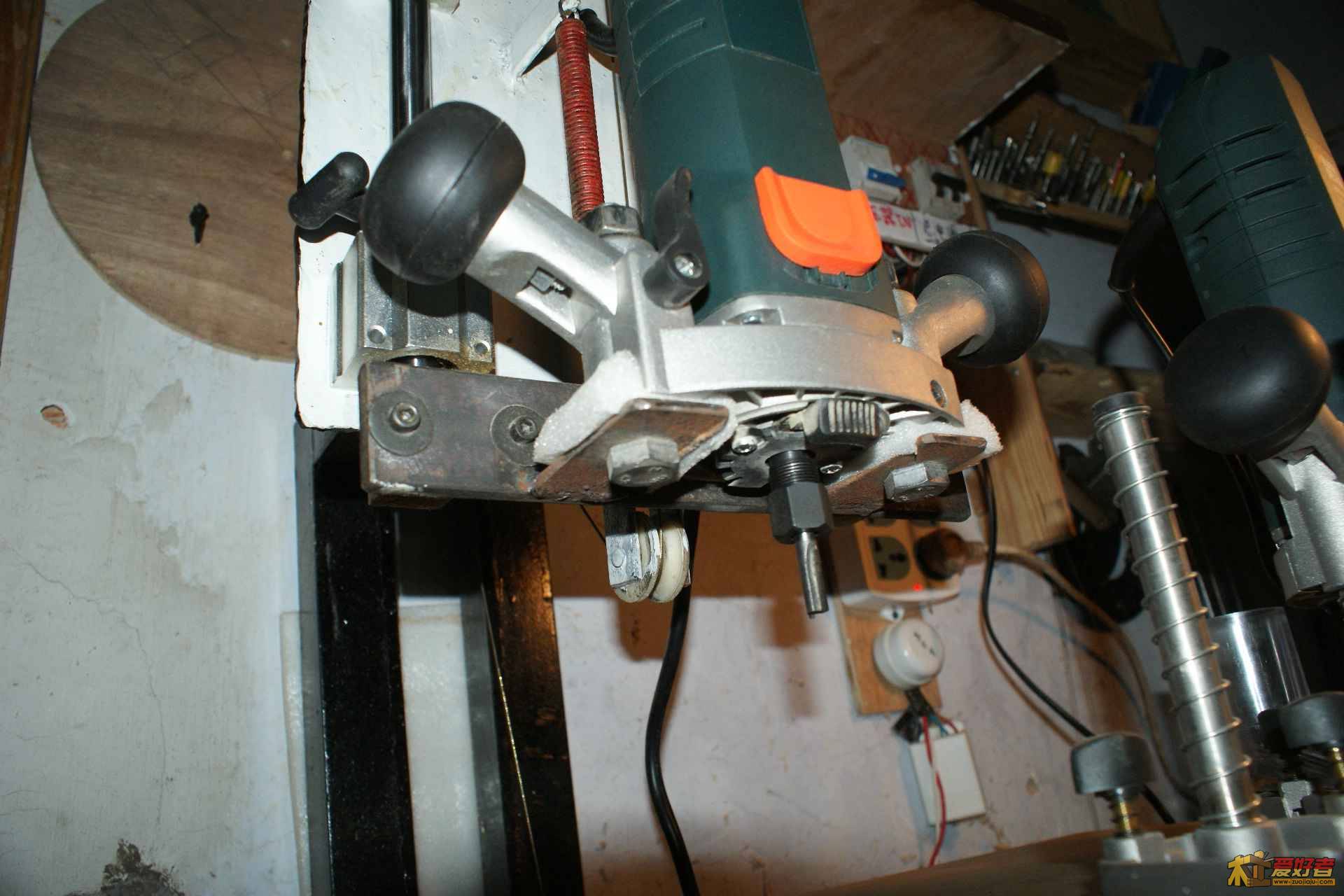

机头是这样固定到铁板上的螺丝孔大可调

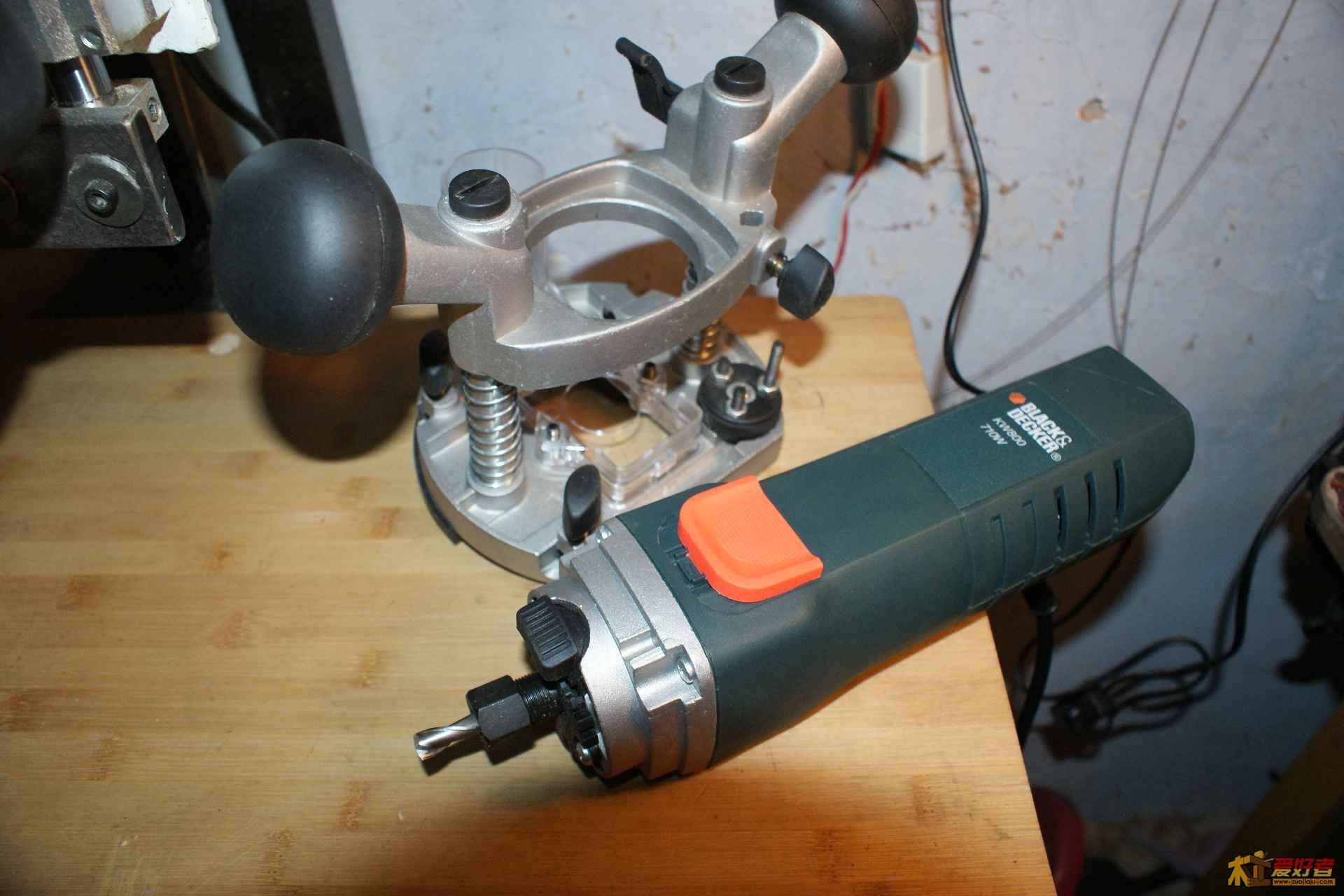

雕刻机可以这样拆卸也可调

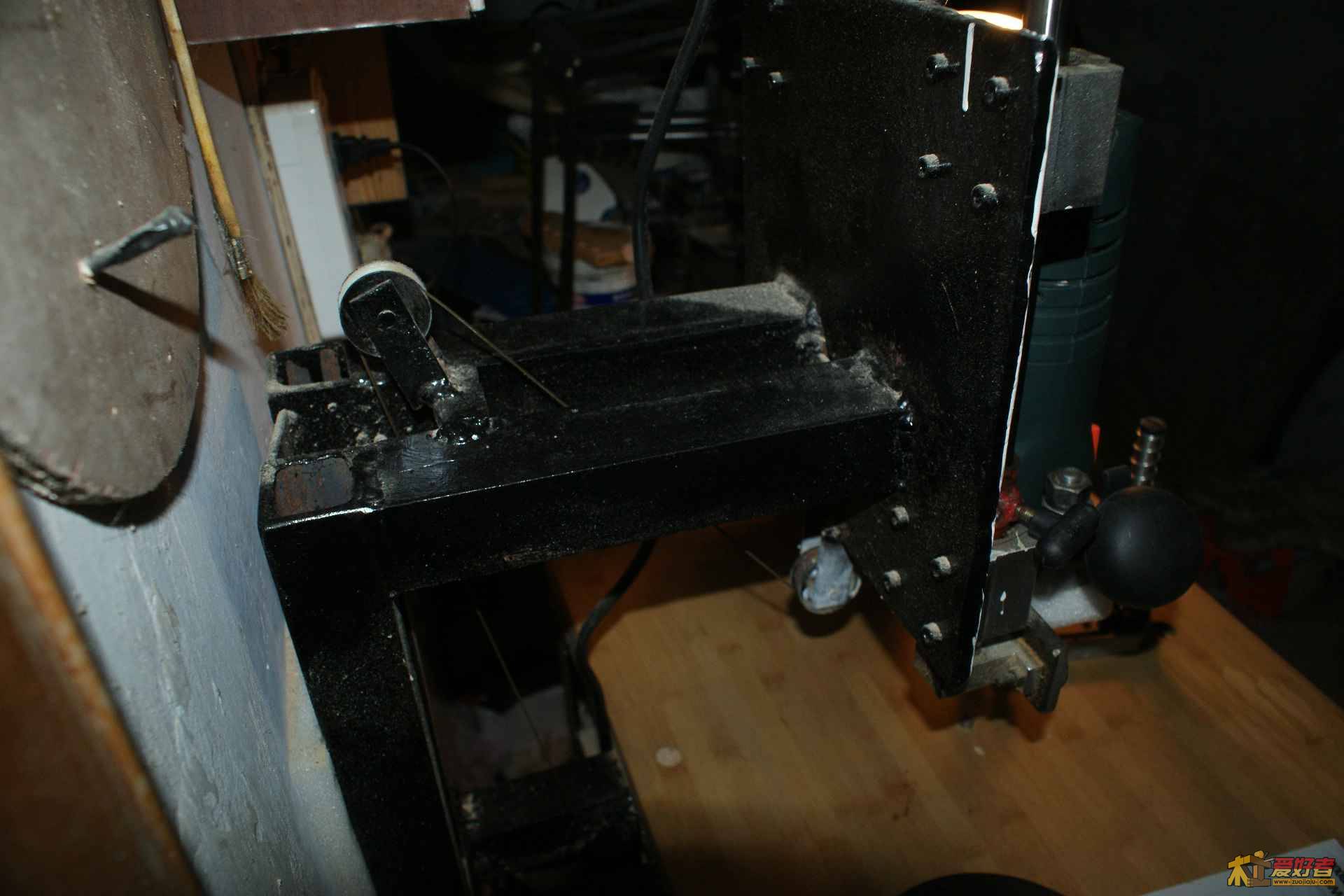

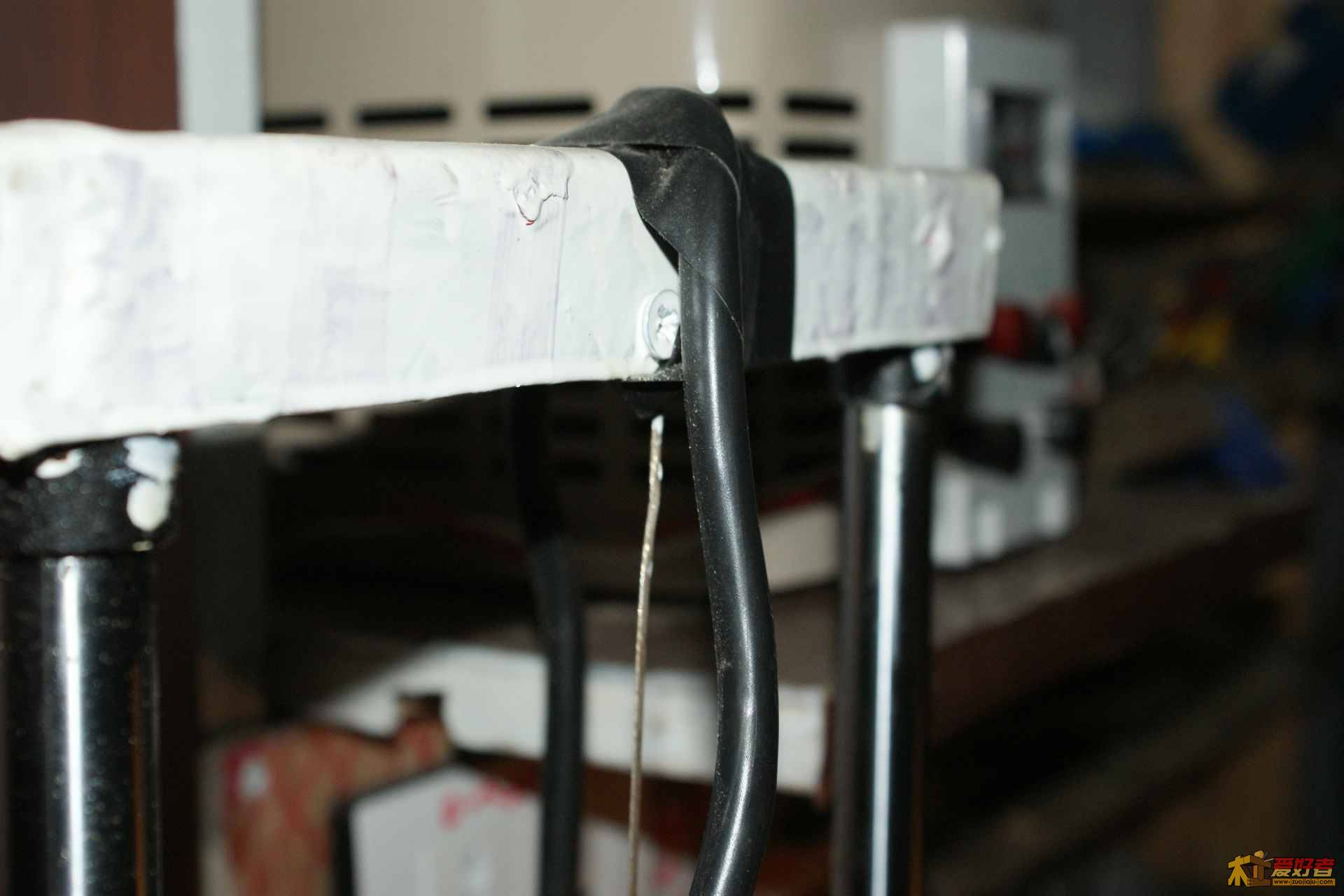

钢丝绳固定在这个位置上通过两个滑轮连接到脚踏板上

很简单精度的调整要有耐心调整好以后就不用再调了遗憾的是机器只能上 6 6.35 8 这三种刀柄的刀上不了 12.7 功率小一些比较深的话要多来几次机器不带调速我用的调压器调速效果也不错这机器自己玩儿做两把琴可以开厂就得买镂铣机了台面动刀头不动的那种价格3000多到6000多刀头可以上下动那种价格7000多到10000多我这个几百块成本的小东西能达到后者的功能很满意嘿嘿

father2007 · 发表于 2010-12-4 23:18:57

方天戟发表于 2010-11-27 10:09
& w6 o y. X6 j/ ?" k5 T( b3 L源自需求的改装都是有意义的

是啊见过你的diy手电钻变雕刻机了佩服佩服{:1_273:} 而且使用效果还真的不错谢谢回帖

father2007 · 发表于 2010-12-4 23:21:21

更新了细节照片了而且还详细讲解了咋没人顶贴了 {:1_197:}

方天戟 · 发表于 2010-12-5 00:06:18

本帖最后由方天戟于 2010-12-5 00:10 编辑

father2007 发表于 2010-12-4 23:18 3 I; R3 X9 _, m9 `
是啊见过你的diy手电钻变雕刻机了佩服佩服而且使用效果还真的不错谢谢回帖

我的设备可远远比不上老兄的哦
我插电的就3个：电圆锯、冲击钻、吸尘器
地盘就阳台
真羡慕老兄宽敞的地方、齐全的设备设施

father2007 · 发表于 2010-12-5 10:58:45

回复方天戟的帖子

谢谢帮顶我地方也不够宽敞工作室只有10多平米没办法要从原木开始弄大家伙事儿都在院子里搭了个简易棚现在天冷东北还大雪

方天戟 · 发表于 2010-12-5 11:48:18

回复 father2007 的帖子

我现在觉得自己的山寨机挺好用的
1.5-13mm柄径的钻头、铣刀无级可调，钻和铣间的转换拿手里换刀就完成了，想怎么换就怎么换
现在我都不拆了，无论钻孔还是铣都给力，用来开卯眼很爽，速度方面从看其他人的帖子里感觉我的还快些，精度么，我感觉足够了，我当初要比真正雕刻机好用的目标看来还真做到了
如果从节省方面看，我的可比不上你的，我才省了半个雕刻机的钱，而你可省了大半个镂铣机，太牛了

659084249 · 发表于 2010-12-7 21:22:32

牛人。。不顶不行。。。。。。。。

黑芝麻 · 发表于 2010-12-9 20:41:23

很强大，一般人学不了！

father2007 · 发表于 2010-12-10 12:54:38

回复黑芝麻的帖子

多简单啊
