参赛! B组 小百得雕刻机正装变镂铣机 脚控进刀退刀!!(22楼更新细节照片)

 火.. [复制链接]
发表于 2010-11-26 23:14:38 | 显示全部楼层 |阅读模式
本帖最后由 father2007 于 2010-12-2 00:45 编辑
# w! D# M' [, `' m) F$ U/ _9 M1 Y1 b( o# o

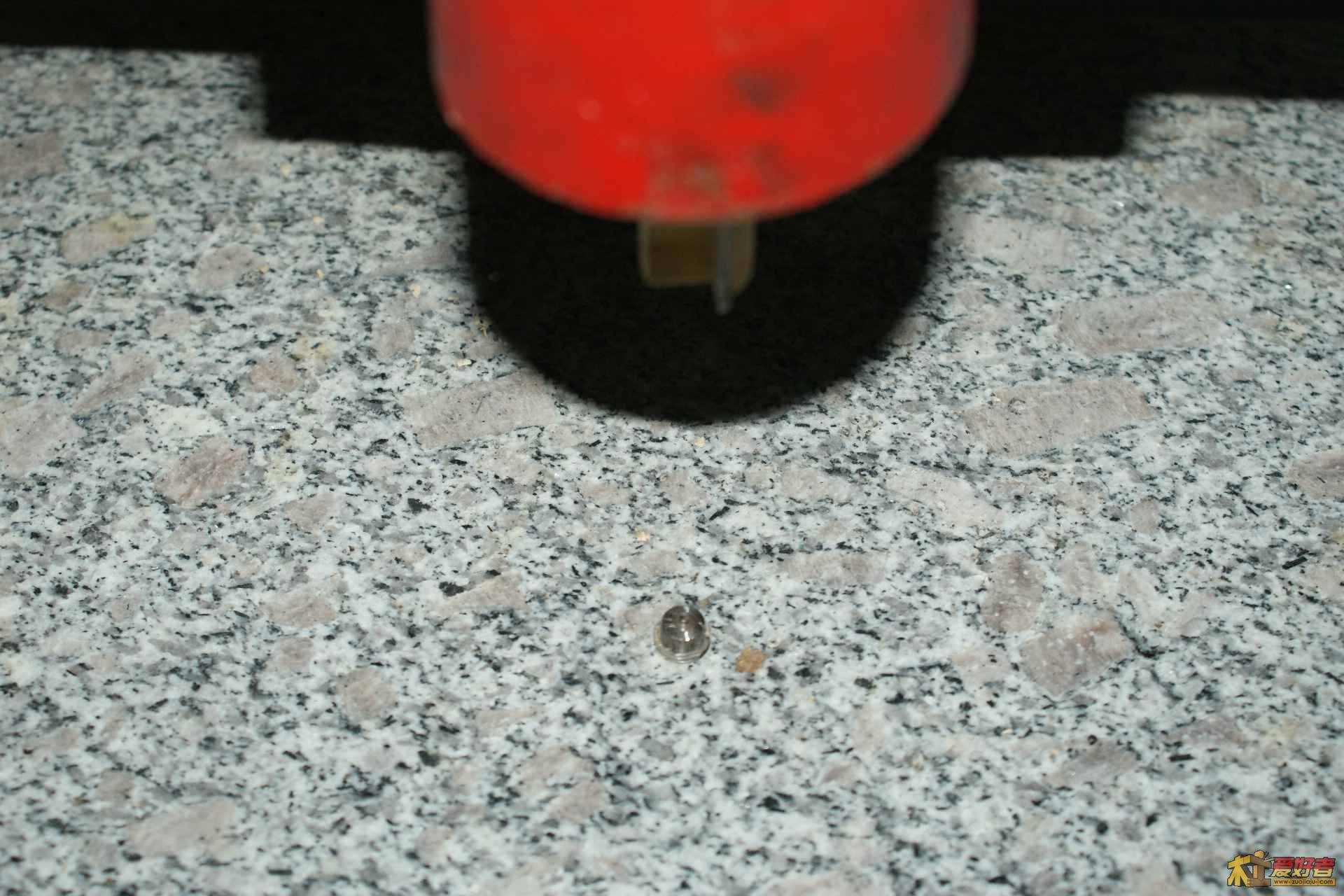

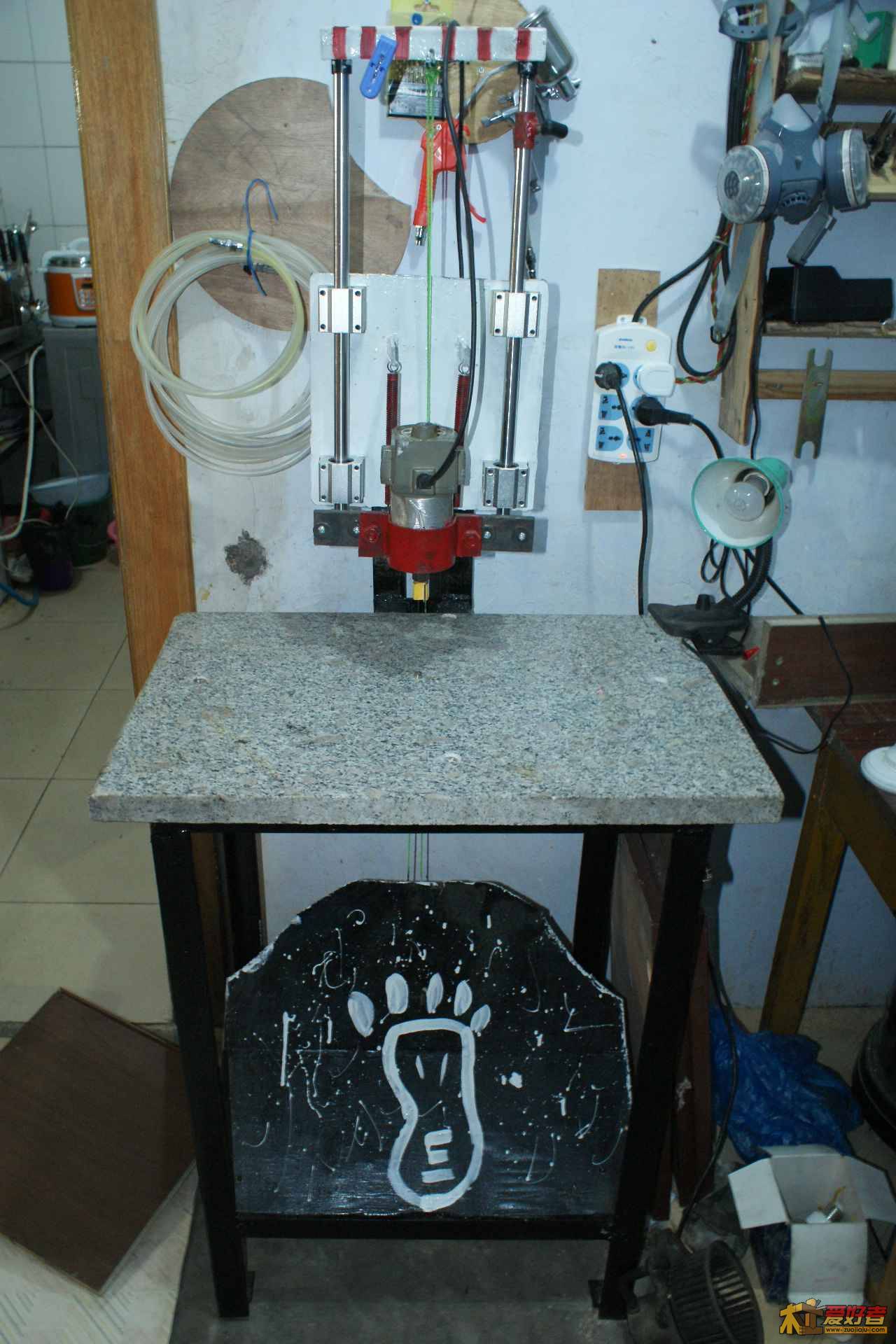

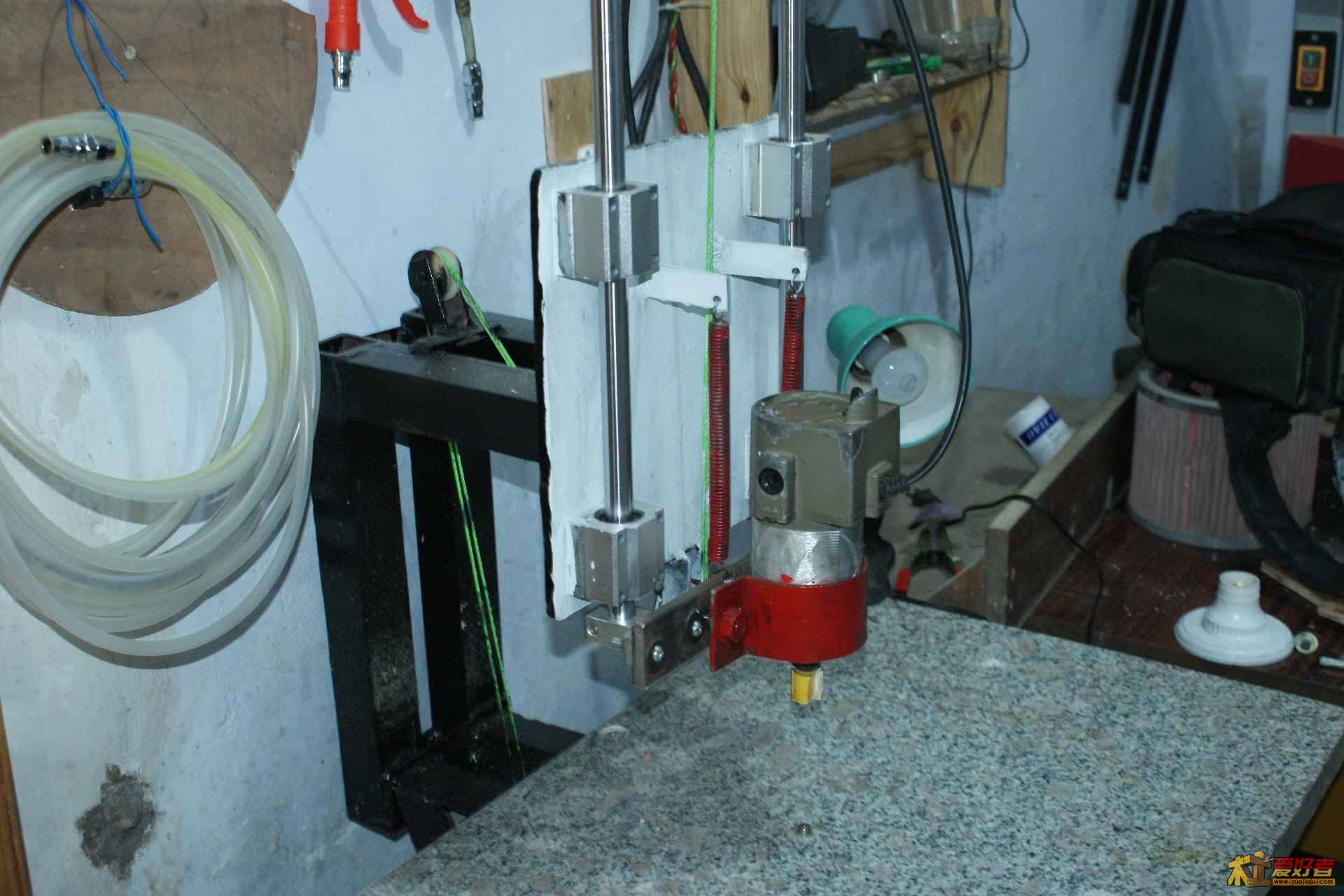

做吉他 镂铣很必要 早就计划做个正装雕刻机 最开始用的修边机 大理石台面     架子用国标4号角钢  焊接   效果不好  9月份时候逐渐完善 机头换成百得小雕刻机 台面换成竹菜板  精度可以 而且可调 这几个月一直忙没空发帖子 现在上图! DSC03792.JPG DSC03794.JPG DSC03799.JPG

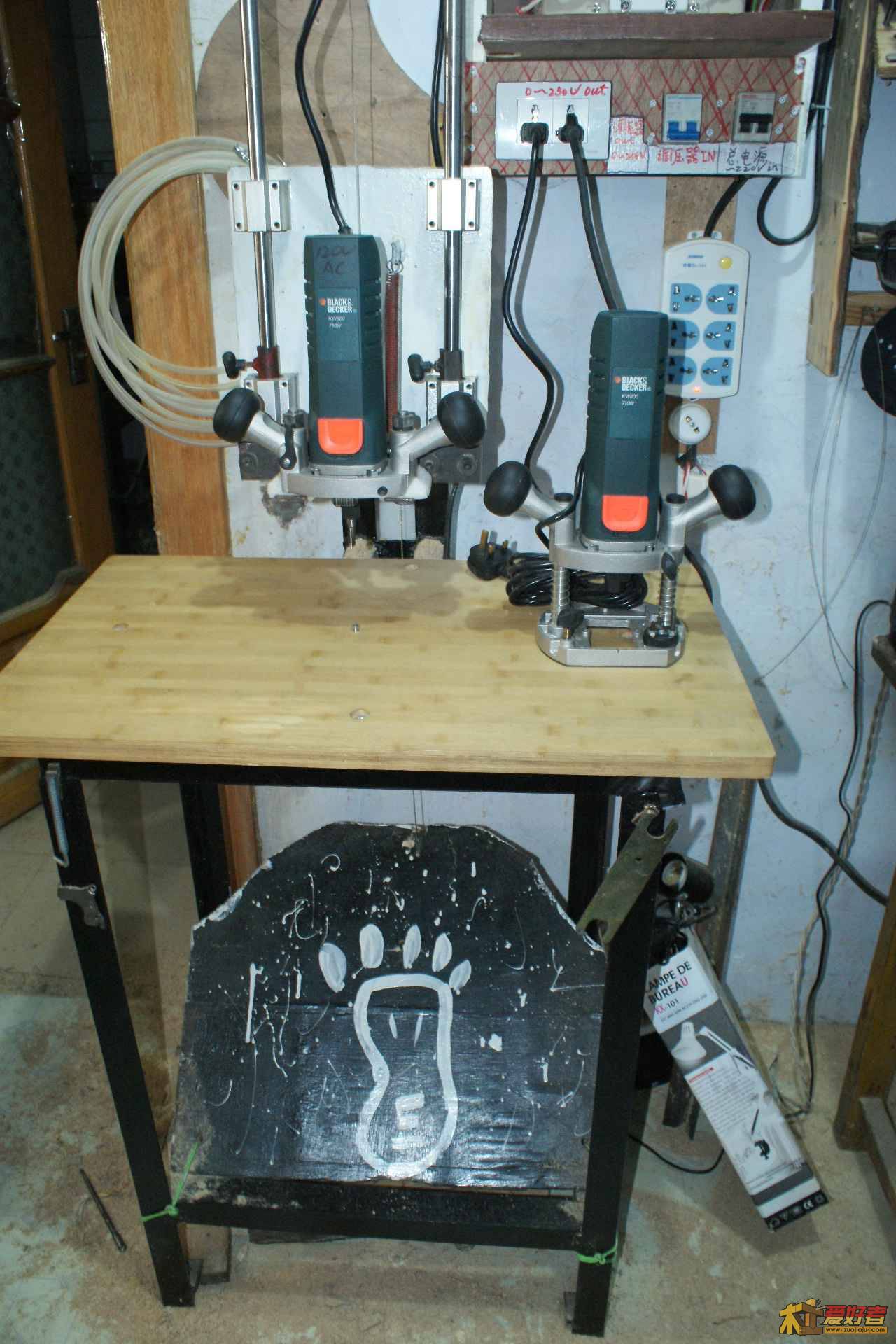

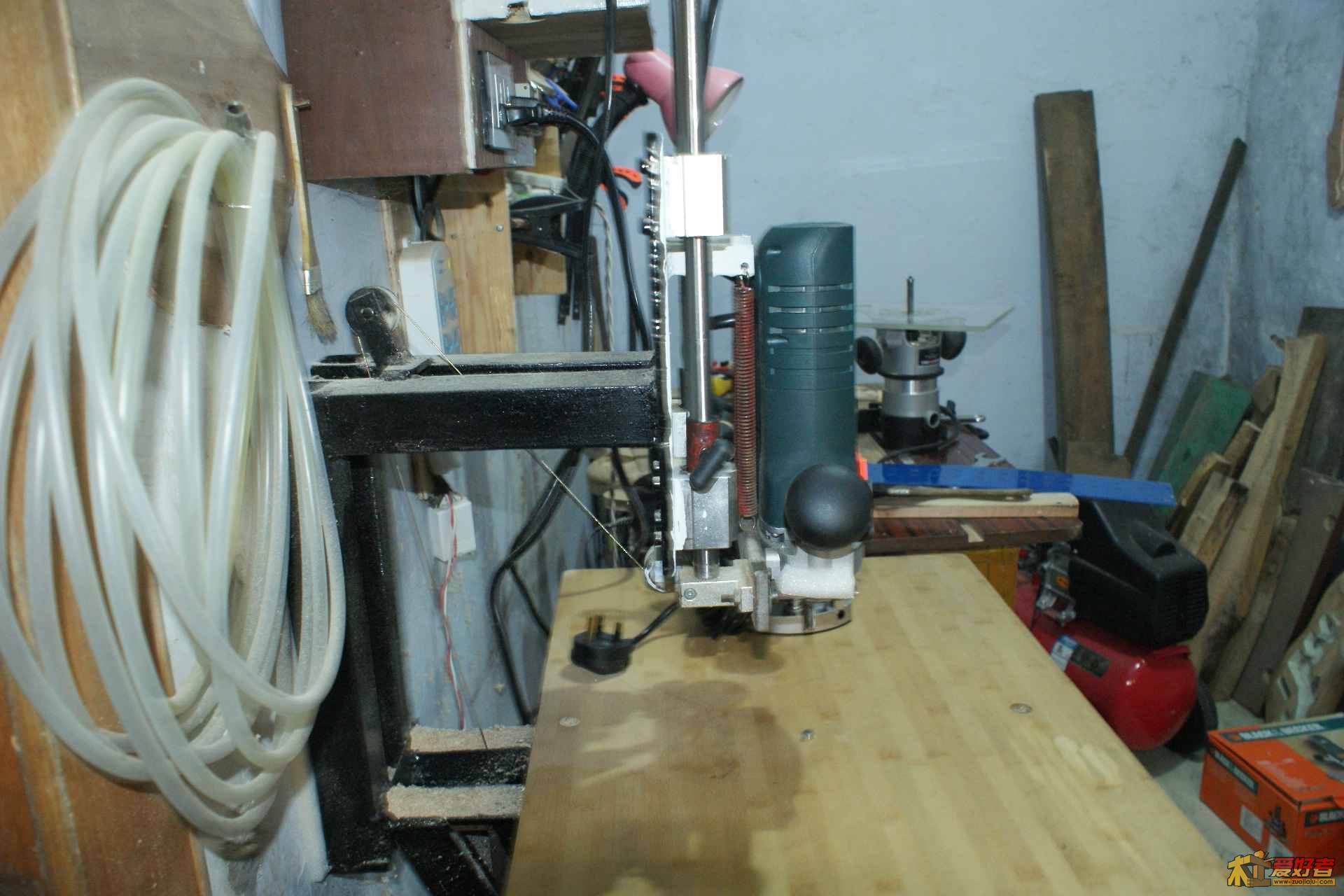

( N" F) q( [1 Z- f" ^这三张是之前的照片  后来的在下面 DSC04473.JPG DSC04474.JPG DSC04466.JPG DSC04465.JPG 9 A# P) T0 r8 X( o5 [3 ~& {8 q. O2 H3 h

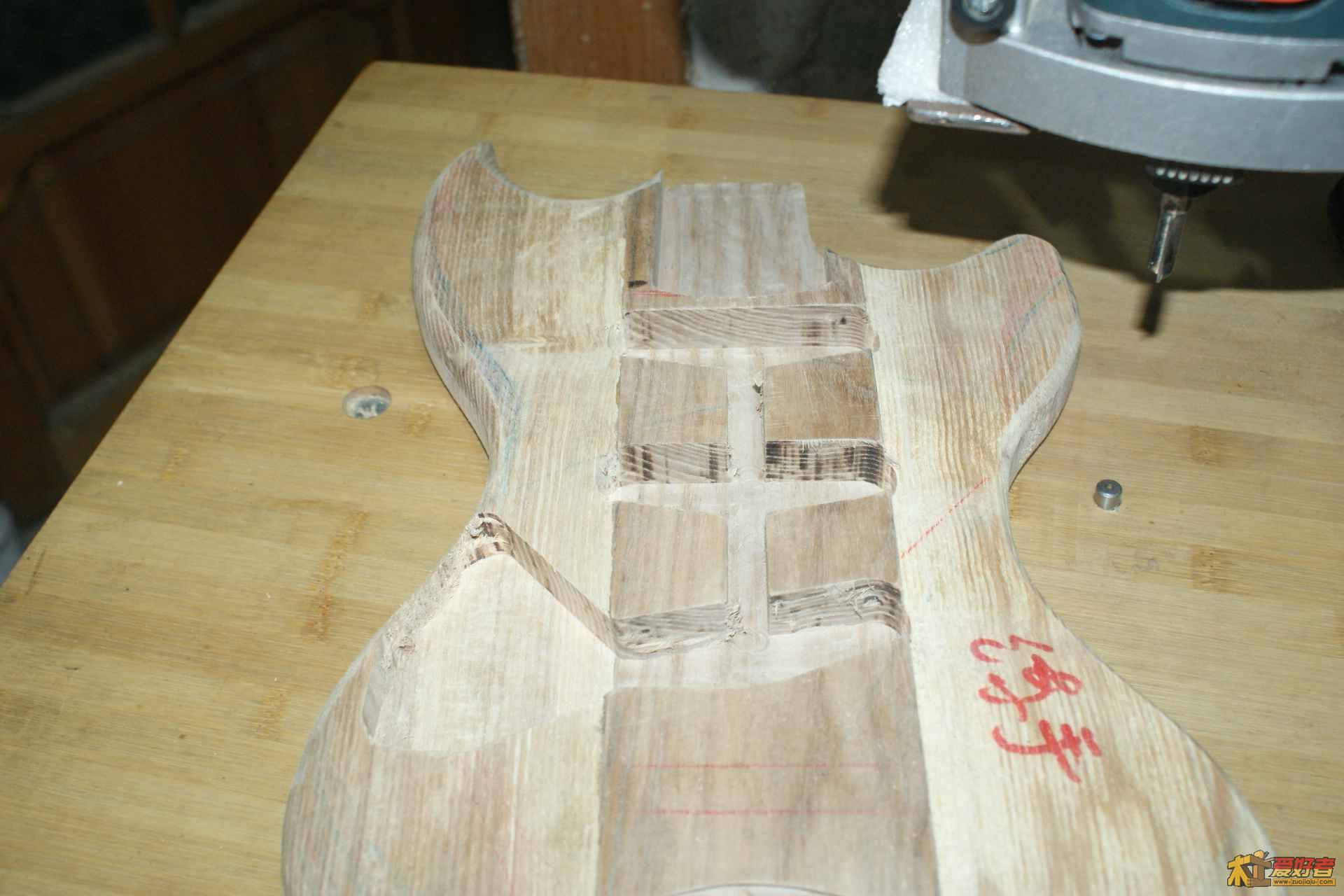

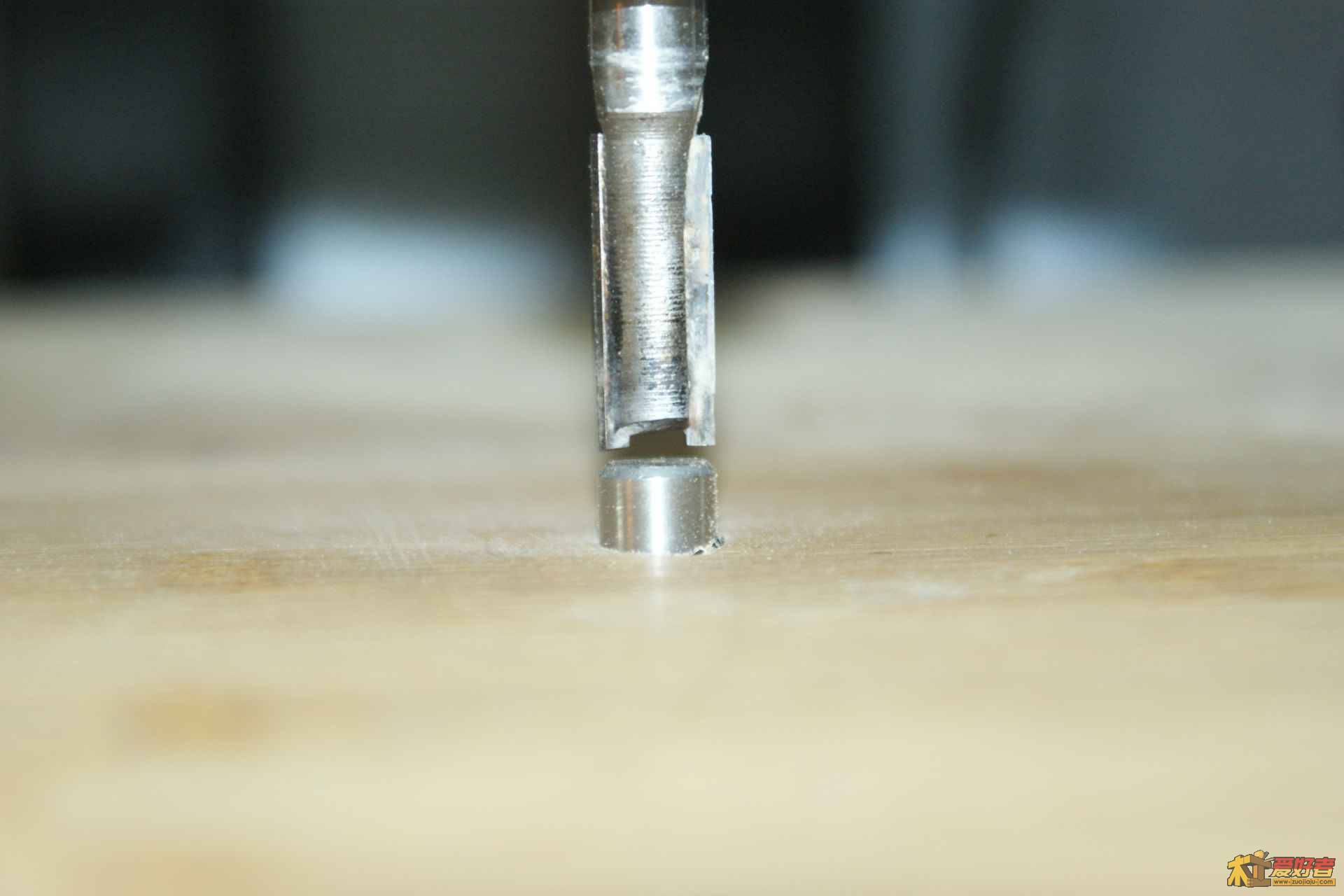

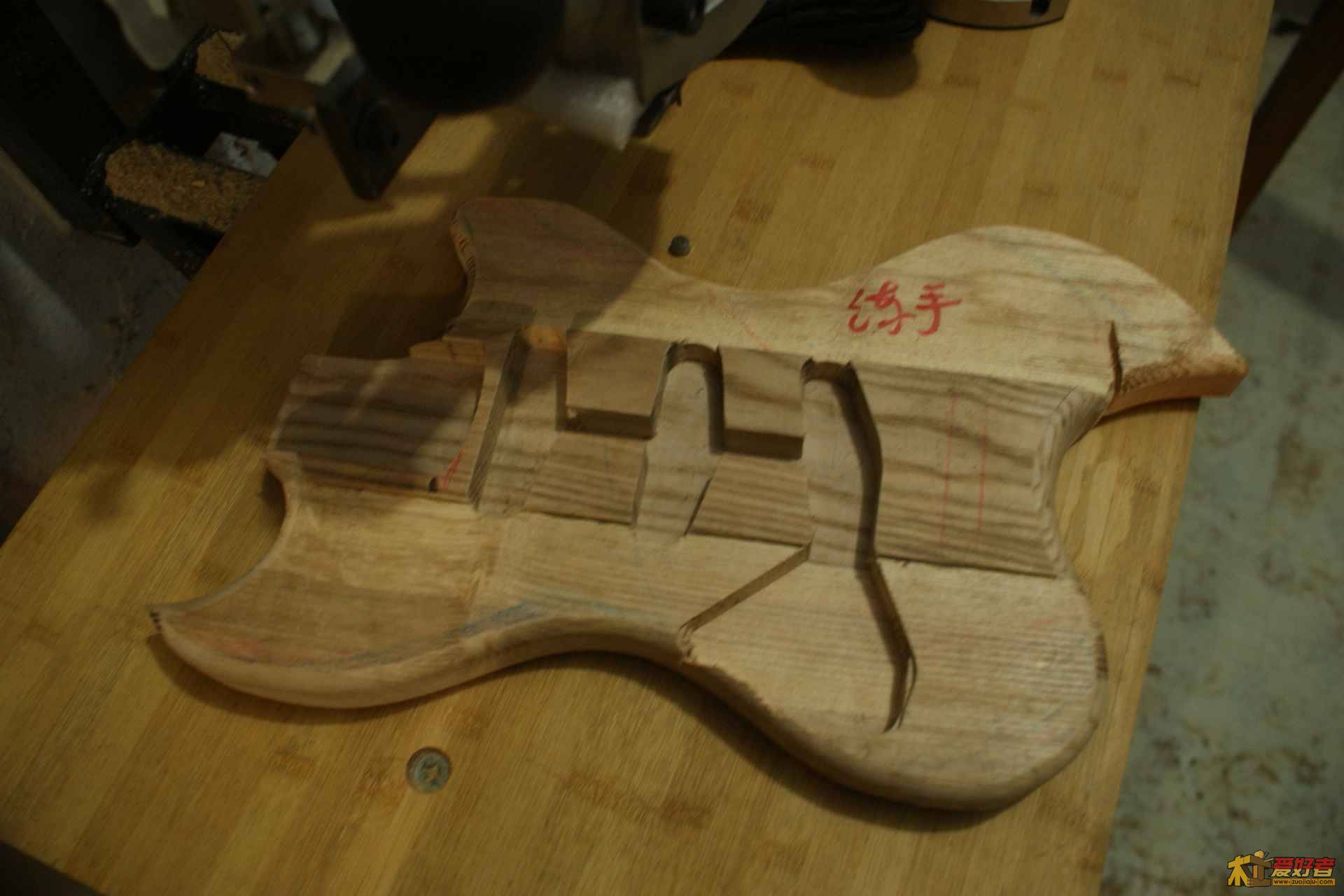

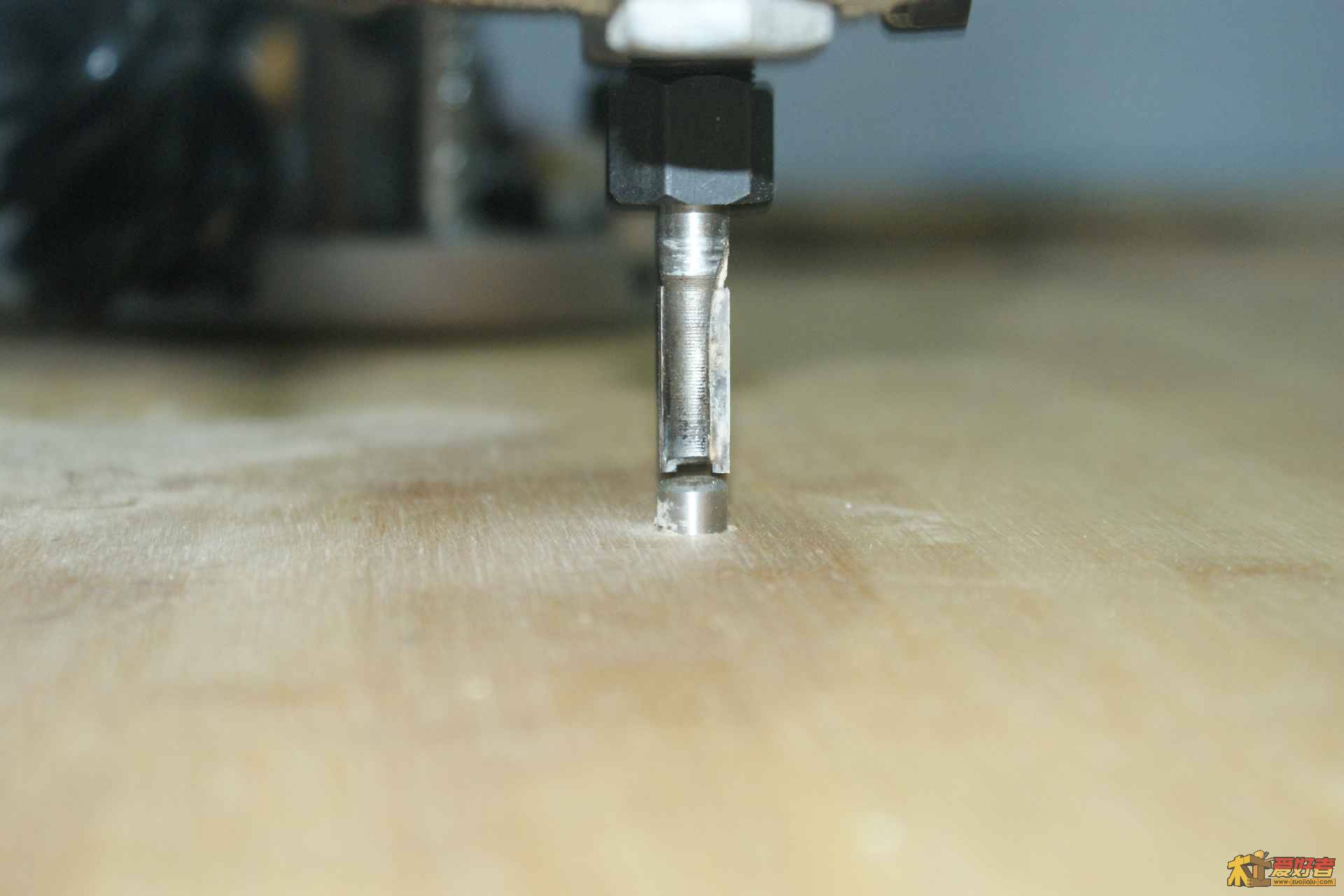

当然跟镂铣机比起来 力量小了很多  刀用的8mm直刀  台面的梢子 是先用铣刀钻出孔 然后插里一截刀屁股 下面画大脚丫的地方是用脚踩的踏板 通过一条自行车钢丝绳,两个尼龙滑轮和两根弹簧实现脚踩控制雕刻机上下  直线滑轨 有两个限位套 可以在行程内固定住雕刻机高度 做好后用它铣了一块边角料拼的 琴体 模板随便放的 外形自己设计的 DSC04479.JPG DSC04477.JPG 哦了 先说这些
  [# }) m4 a/ o- F" G+ W
. y% u9 T- b& l
回复

使用道具 举报

发表于 2010-11-26 23:52:36 | 显示全部楼层
太漂亮了 羡慕
回复 支持 反对

使用道具 举报

发表于 2010-11-26 23:54:36 | 显示全部楼层
我晕死这次三个D镂铣的全是做吉他的人,哈哈哈兄弟我顶你。会金工就是好啊。我等过些时候有钱了我也做个手轮滑台的 或者汽缸滑台升降。主要是不会搞方钢90度焊接
回复 支持 反对

使用道具 举报

发表于 2010-11-26 23:56:58 | 显示全部楼层
本帖最后由 幸运的吉他工匠 于 2010-11-26 23:57 编辑
  `. n6 B' J) X: X  O( T  b7 Y! P; T( i, e. v/ w
那个竹子菜板平整度不行。你去弄块普通玻璃也行啊 价格很便宜 平整度
" B8 K) \) z$ O* Y7 q5 L6 Y4 `好。 搞个20 30厚的7 j8 Q( i! [" i5 \1 P* V
回复 支持 反对

使用道具 举报

发表于 2010-11-27 09:11:42 | 显示全部楼层
不错,原来那大脚印是有实用功能的。
回复 支持 反对

使用道具 举报

发表于 2010-11-27 09:14:45 | 显示全部楼层
竹子菜板怎么会比大理石面好呢?
回复 支持 反对

使用道具 举报

发表于 2010-11-27 09:31:53 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

发表于 2010-11-27 09:31:59 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

发表于 2010-11-27 10:09:39 | 显示全部楼层
源自需求的改装都是有意义的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-27 10:09:53 | 显示全部楼层
回复 幸运的吉他工匠 的帖子
, @! M5 H, `7 P* C; E+ g0 R
- U8 ?6 b$ G7 x) {, @2 H原来用过大理石 太难加工 就4个螺丝的沉孔 我费了 5 6个磨头 这个竹菜板 我用水平尺校过 还行 并且最开始的时候就再上边 涂了3遍废机油 都吸收到菜板里了  用来防止吸潮变形   现在平整度还行   上面盖层后玻璃 应该不错 等不行了 我会采纳你的建议 谢谢哥们儿 {:1_273:}6 s3 ?: I0 I  Y" z5 ]
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-27 10:12:05 | 显示全部楼层
回复 ldf9766 的帖子& e- @+ _5 P4 ^1 w& [- R6 x1 _
, b$ O5 ~* N7 c
大理石太难加工 钻个孔都很费劲  所以放弃      做打磨台面 还是用大理石好
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-27 11:06:14 | 显示全部楼层
回复 幸运的吉他工匠 的帖子
) E  P6 h3 u8 g- Q( ~) g8 T7 P  B1 f9 i" X9 y1 ^7 S% }& Y
我自己没焊接设备啊 买的角钢找人焊接的  焊接90度 很简单的 就是用大的宽坐直角尺顶住两条角钢放在平面上焊接   w7 p2 p7 [/ V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-27 11:07:17 | 显示全部楼层
回复 老马 的帖子2 P' D. z" Z9 t2 P8 p
& _* F5 g+ s+ V4 t) W0 ?8 E) ^
哈哈  当然不是只用来看的 {:1_196:}
回复 支持 反对

使用道具 举报

发表于 2010-11-27 13:50:17 | 显示全部楼层
不错,好像还应该上些细节图
回复 支持 反对

使用道具 举报

发表于 2010-11-27 15:05:07 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报
