我设计的6040龙门雕刻机

darkstar · 发表于 2016-11-14 08:47:34

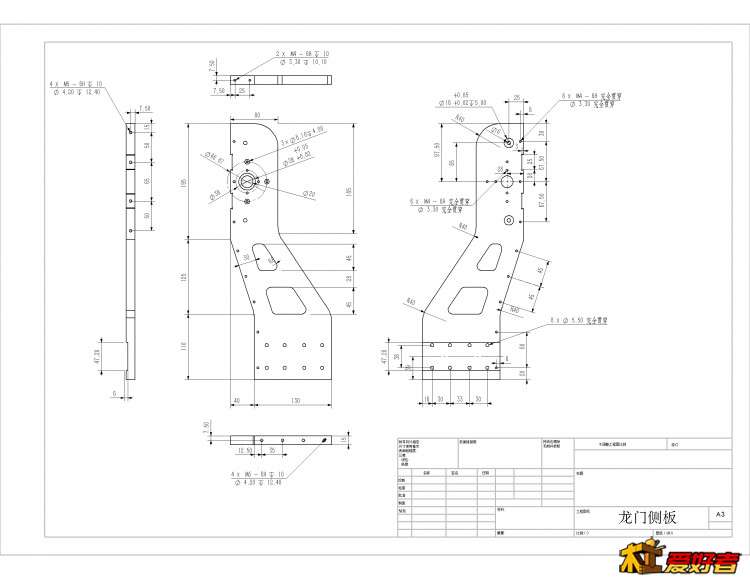

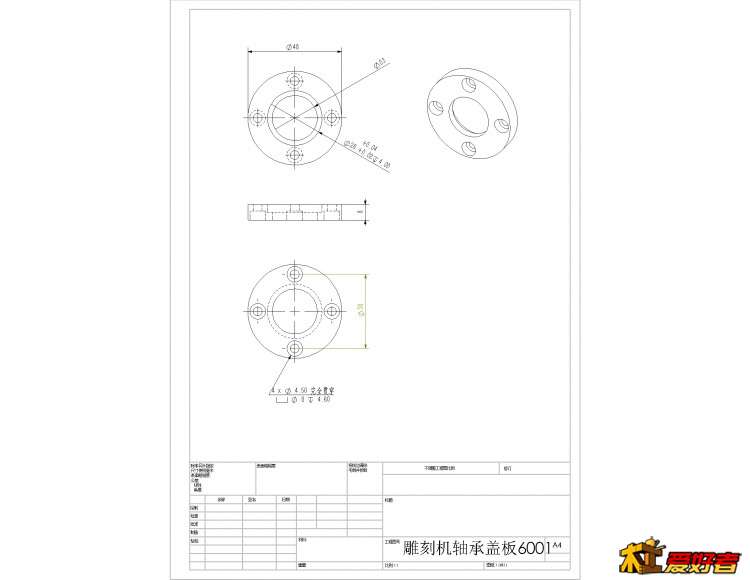

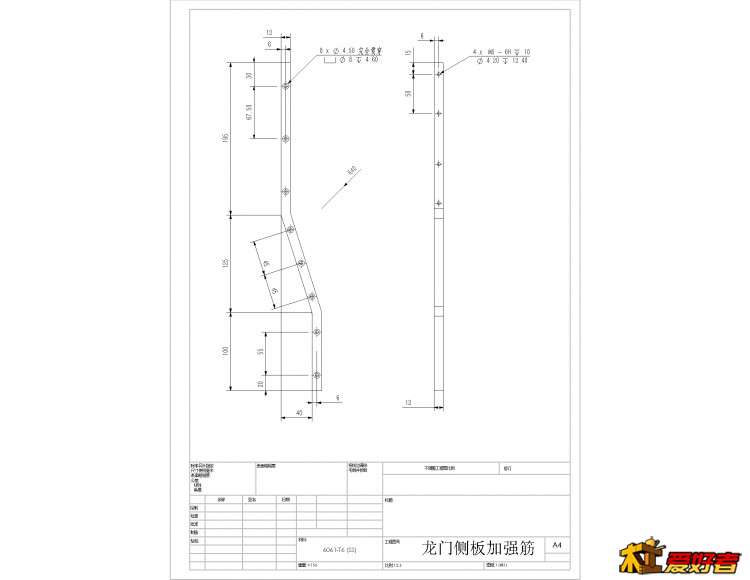

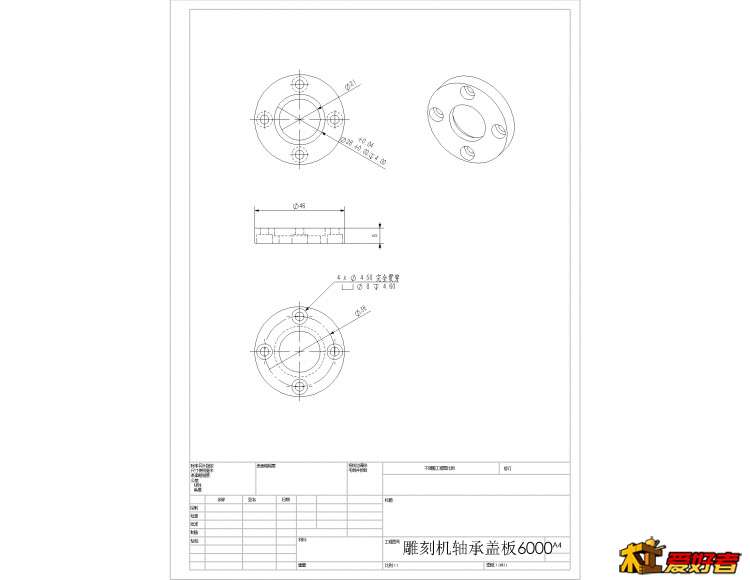

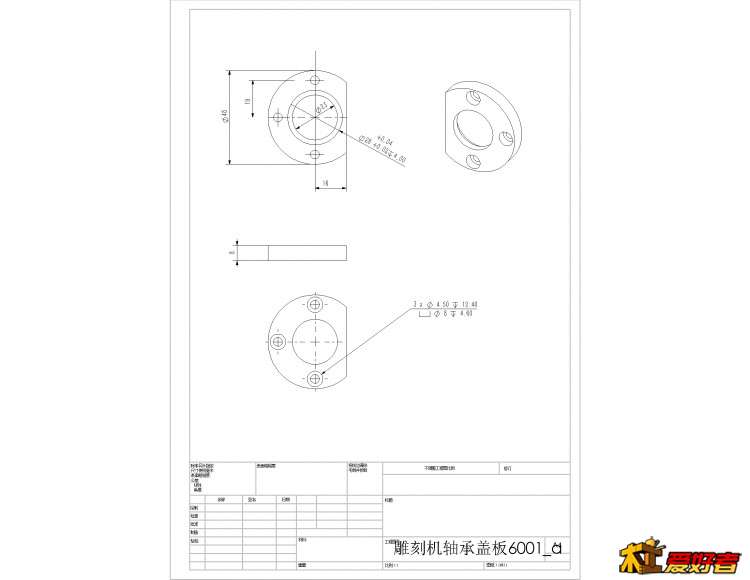

轴承盖板都是两个

darkstar · 发表于 2016-11-14 08:50:16

ahonxxx 发表于 2016-11-12 03:52
+ v. m# W+ V# q6 i3 N铝板在哪里加工的

你的加工费用很合算的，就是底盘部分你要修改一下

darkstar · 发表于 2016-11-15 07:58:18

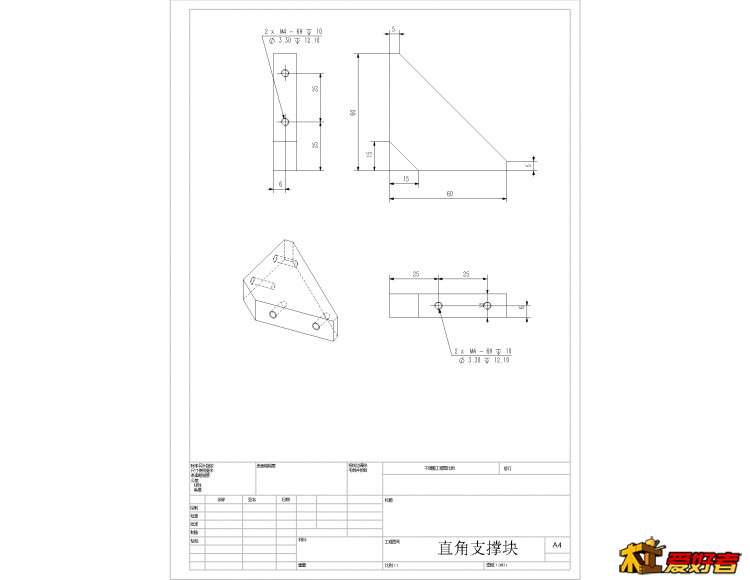

直角支撑块共4块，用于加强底座

darkstar · 发表于 2016-11-15 08:00:20

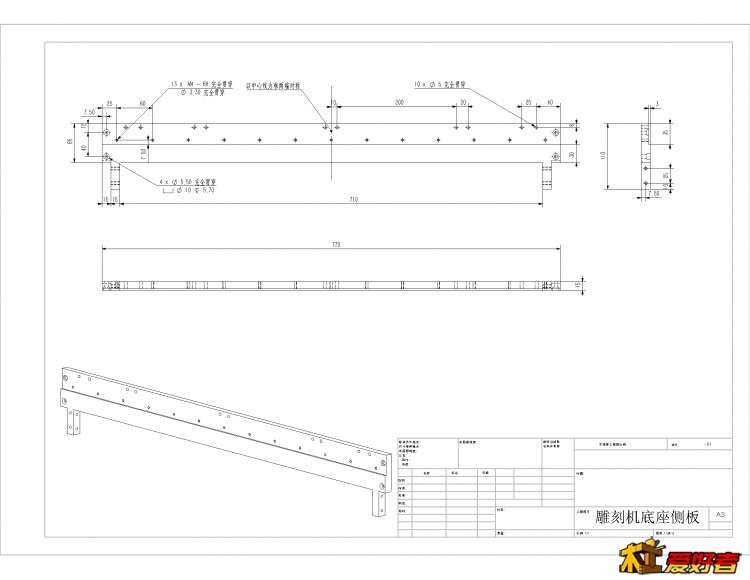

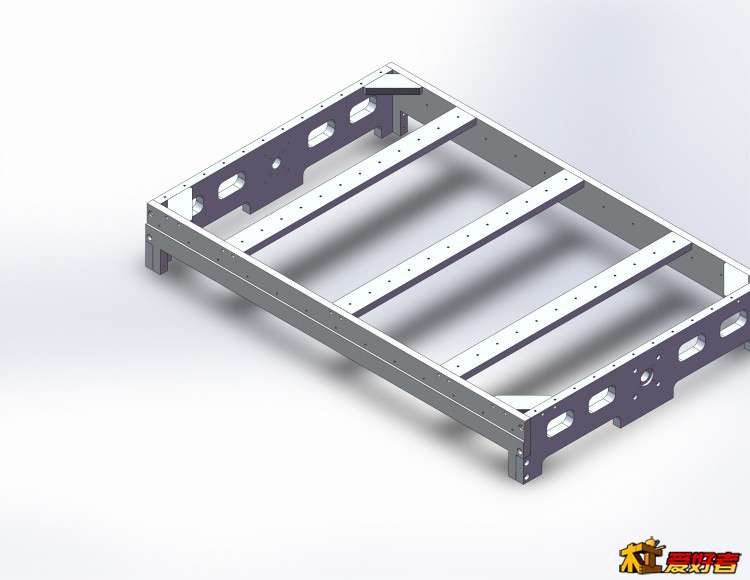

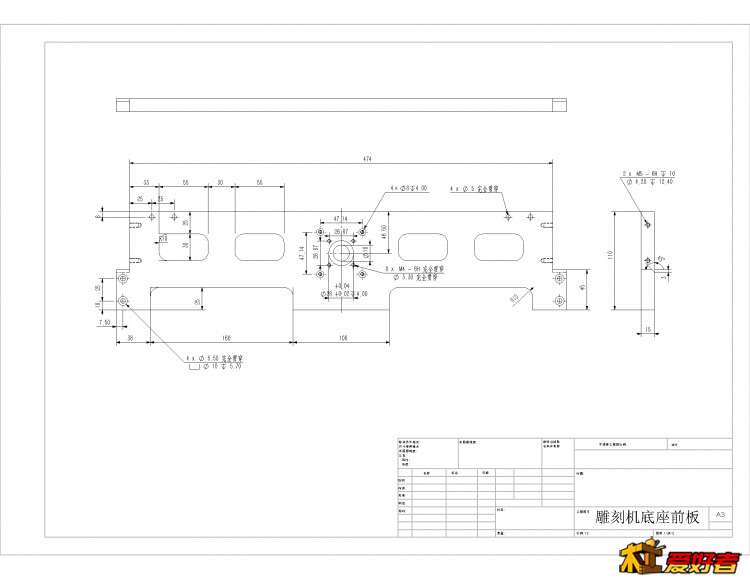

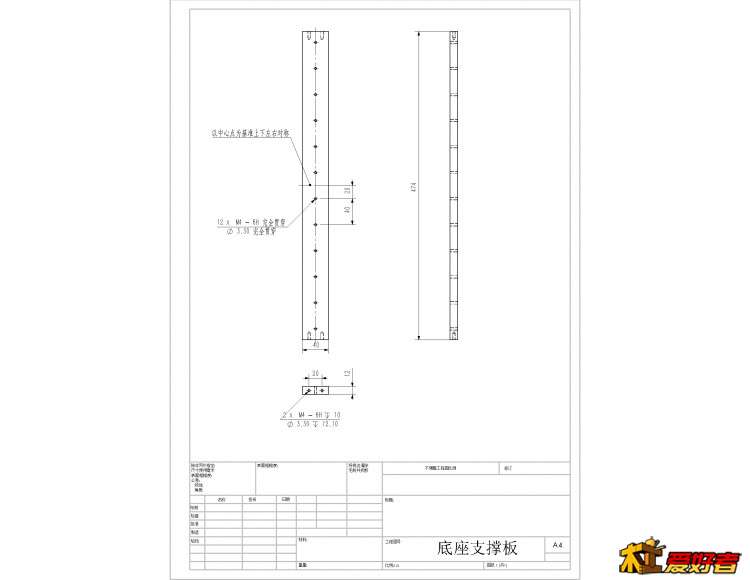

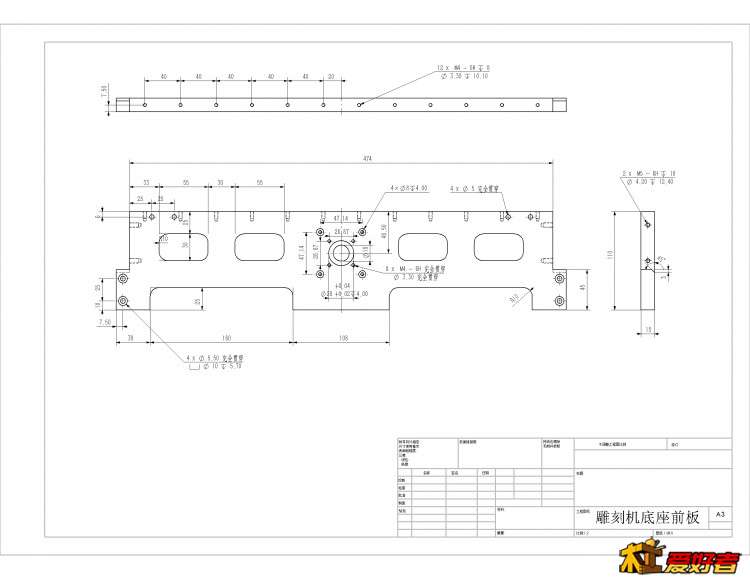

底座部分，均需加工两块。

darkstar · 发表于 2016-11-16 08:57:25


darkstar · 发表于 2016-11-16 09:00:33

不是自己加工的，那些减重孔可以去除，这样可以降低加工成本，自行加工的建议保留减重孔，降低运动惯性。 x轴背板.JPG

darkstar · 发表于 2016-11-16 09:03:05

图纸已全部发完，如有网友按我图纸制作的，请制作完成后在此发图留言。

darkstar · 发表于 2016-11-16 09:44:06

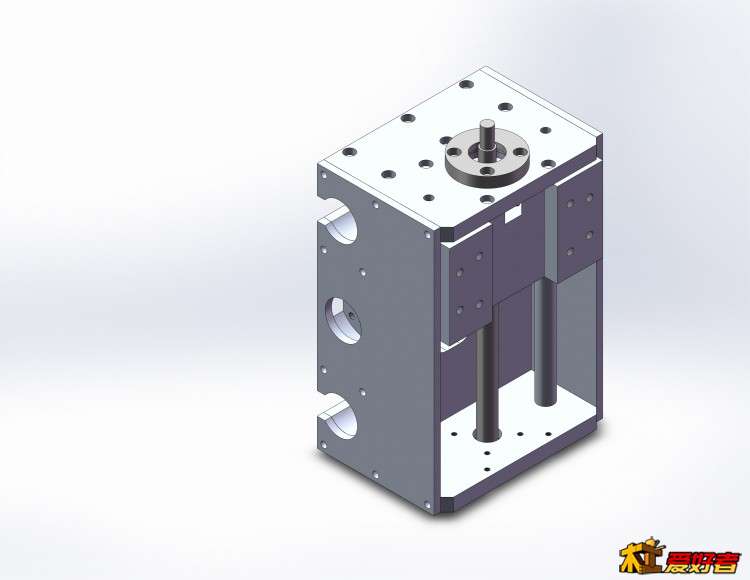

子装配图，供对照图纸装配参考 z轴.JPG

fayhoo99 · 发表于 2016-11-17 00:23:10

darkstar 发表于 2016-11-16 09:03, c8 I; n/ p T8 q
图纸已全部发完，如有网友按我图纸制作的，请制作完成后在此发图留言。

好多图纸上的标注数字都看不清，能发一份数字清楚版的吗？

darkstar · 发表于 2016-11-17 08:58:28

网站把图片压缩了，我在这提供打包下载，大家如果是按我的图纸制作的话，配件也按我前面发的列表说明购买加工，特别注意两套光轴导轨，12mm和16mm的两端都需要攻螺纹孔用于固定，两端的倒角也倒大点，2mm左右，方便装入定位孔。切记！！！

15mm滑轨方案.rar (3.73 MB, 下载次数: 153)

darkstar · 发表于 2016-11-17 09:12:41

我的这份图纸花费了我很多心思，设计了很多小结构来保证装配的方便准确和结构坚固，如果大家有按照这份图纸制作的，请到时候在此贴中发些图片留个纪念，也发些制作和使用感受和建议，供后来者继续完善改进，如果有商家看中这份图纸，拿去仿制的话，也请成功后在此留些感言，或者帮我优惠加工些零件。

fayhoo99 · 发表于 2016-11-18 00:06:52

darkstar 发表于 2016-11-17 08:58
! E$ z8 D9 d- B5 E, T' M/ s网站把图片压缩了，我在这提供打包下载，大家如果是按我的图纸制作的话，配件也按我前面发的列表说明购买加 ...

谢谢图纸分享！

724837233 · 发表于 2016-11-21 14:52:04

能不能发一份图纸？谢谢了！724837233@qq.com

darkstar · 发表于 2016-11-22 10:26:34

724837233 发表于 2016-11-21 06:52
; Y( Z# m5 j( {" O( ~能不能发一份图纸？谢谢了！724837233@qq.com

我已提供压缩包下载了啊

724837233 · 发表于 2016-11-22 12:36:34

darkstar 发表于 2016-11-22 10:26
0 W7 b6 z H0 w我已提供压缩包下载了啊

我新手…不懂在哪里找得到…
