我设计的6040龙门雕刻机

米米号 · 发表于 2016-11-1 12:34:59

能分享一下图纸吗

fayhoo99 · 发表于 2016-11-1 13:16:24

我也想做60X40的，能发给我一份图纸吗？谢谢！！！

darkstar · 发表于 2016-11-1 15:22:02

你们是自己加工还是外委加工？

eiid · 发表于 2016-11-1 15:40:03

好设计，非常棒，哥们加个微信eiid66

eiid · 发表于 2016-11-1 15:50:09

darkstar 发表于 2016-11-1 15:22- M0 e; }3 n/ i
你们是自己加工还是外委加工？

外委加工 eiid@qq.com

sooryou521 · 发表于 2016-11-2 01:17:40

我也想做一个，想要图纸。然后想问一下你这个装四轴多大加工直径？用45#钢板加工有什么改动？x轴z轴为什么不用滑轨？sooryou521@163.com，谢谢你分享图纸。你把邮箱留一下，我也给你个和你这个设计理念一样的图纸你看一下。

darkstar · 发表于 2016-11-3 09:22:01

sooryou521 发表于 2016-11-1 17:17
/ z* I% n- O2 ]3 `, N我也想做一个，想要图纸。然后想问一下你这个装四轴多大加工直径？用45#钢板加工有什么改动？x轴z轴为什么 ...

我这个龙门底到台面空间距离是140mm，如果用45#钢的话，不需要这么大的强度，整个底座以上的部分板材厚度要消减，因为我设计的是用的6061t6的铝合金，我去试装配时，简单测试过，纹丝不动。

darkstar · 发表于 2016-11-3 09:31:28

本帖最后由 darkstar 于 2016-11-3 01:40 编辑

x轴用滑轨的话，因为滑轨高度低，x轴底板要做出两条突起的滑轨座，或者x轴滑块要做的非常厚，这样丝杆的位置才能留出来，这样的话要么这个x轴底板要用很厚的料3d铣削，这样成本太高了，要么x轴滑块变得又大又重，不光成本增加，移动部分重量、惯性大增，受力情况就会变差，所以我用支撑光轴。

至于z轴，这么短的行程，光轴强度完全够了，我用软件模拟计算过，变形量小于c7丝杆的误差。

我这么设计是基于成本，装配难度，使用要求的综合妥协的结果。从我去试装配的的简单测试看，我的龙门侧板15mm还设计厚了，没装加强筋的情况下，侧推大概30公斤，百分表的变形在0.04，我现在觉得配合加强筋的话侧板13mm也够了。

梁成勇 · 发表于 2016-11-3 12:26:30

我在想z轴可以加高点吗，以后好增加a轴！

darkstar · 发表于 2016-11-4 08:51:56

梁成勇发表于 2016-11-3 04:26
- N2 J7 E& \! E$ P1 u我在想z轴可以加高点吗，以后好增加a轴！

你可以自己改图纸啊，加高龙门，只要把龙门侧板的尺寸改一下就可以了

梁成勇 · 发表于 2016-11-4 12:50:50

darkstar 发表于 2016-11-4 08:51 9 V# R( R& X) c- n8 K
你可以自己改图纸啊，加高龙门，只要把龙门侧板的尺寸改一下就可以了

正在买配件，边买边琢磨！谢谢！你做到什么样子了？

梁成勇 · 发表于 2016-11-4 12:51:22

darkstar 发表于 2016-11-4 08:51
3 @8 f3 z5 v T7 y你可以自己改图纸啊，加高龙门，只要把龙门侧板的尺寸改一下就可以了

你的设计图发我一下可以吗，我做参考

fayhoo99 · 发表于 2016-11-4 13:35:37

darkstar 发表于 2016-11-1 15:22; V; T6 S1 ~6 s( X
你们是自己加工还是外委加工？

我准备自己加工，能发份图纸不？5239491@qq.com

sooryou521 · 发表于 2016-11-4 16:25:39

darkstar 发表于 2016-11-3 01:22 8 C6 E2 b2 _# K* v( m Q) {% J8 w2 d
我这个龙门底到台面空间距离是140mm，如果用45#钢的话，不需要这么大的强度，整个底座以上的部分板材厚度 ...

那麻烦你把图纸发一下吧。都用滑轨的设计有吗？

darkstar · 发表于 2016-11-7 09:30:49

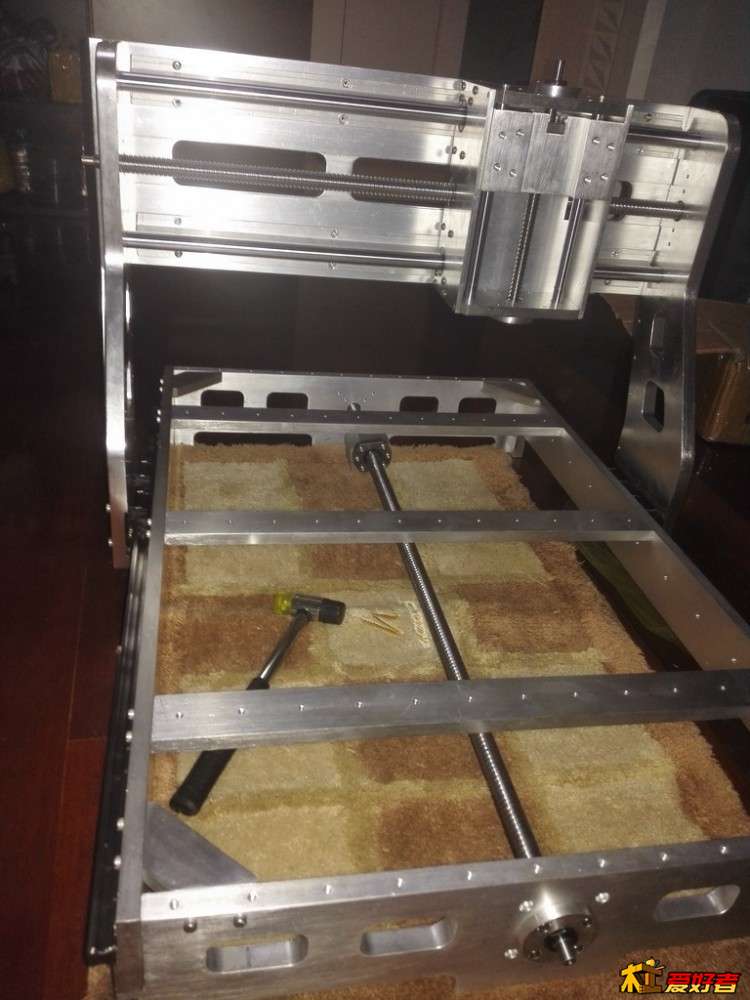

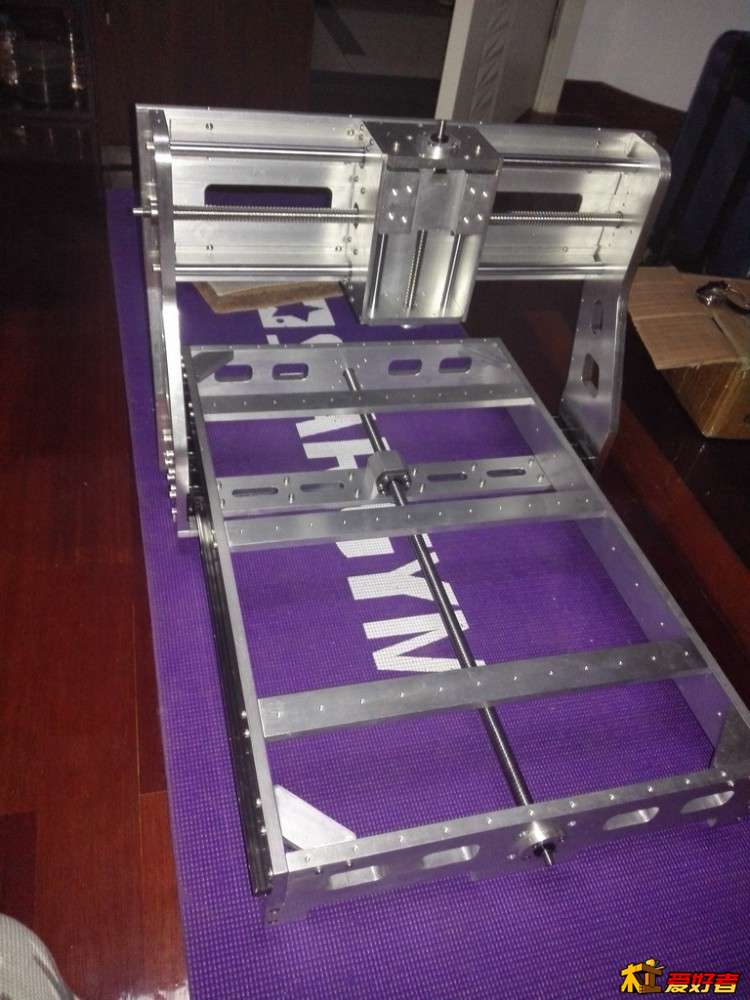

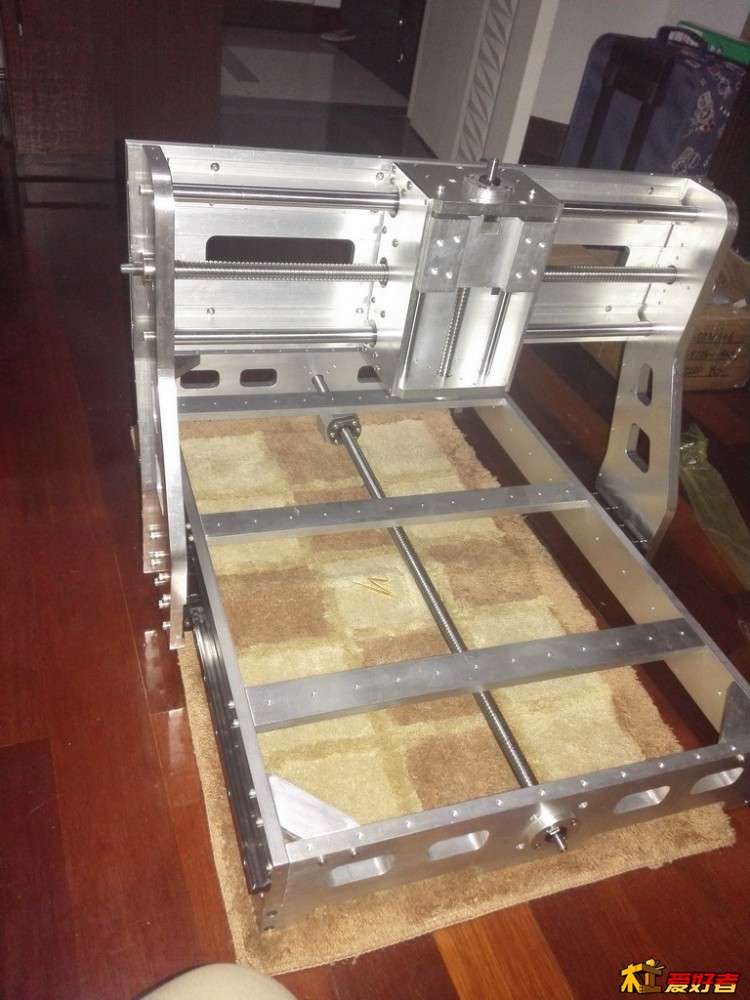

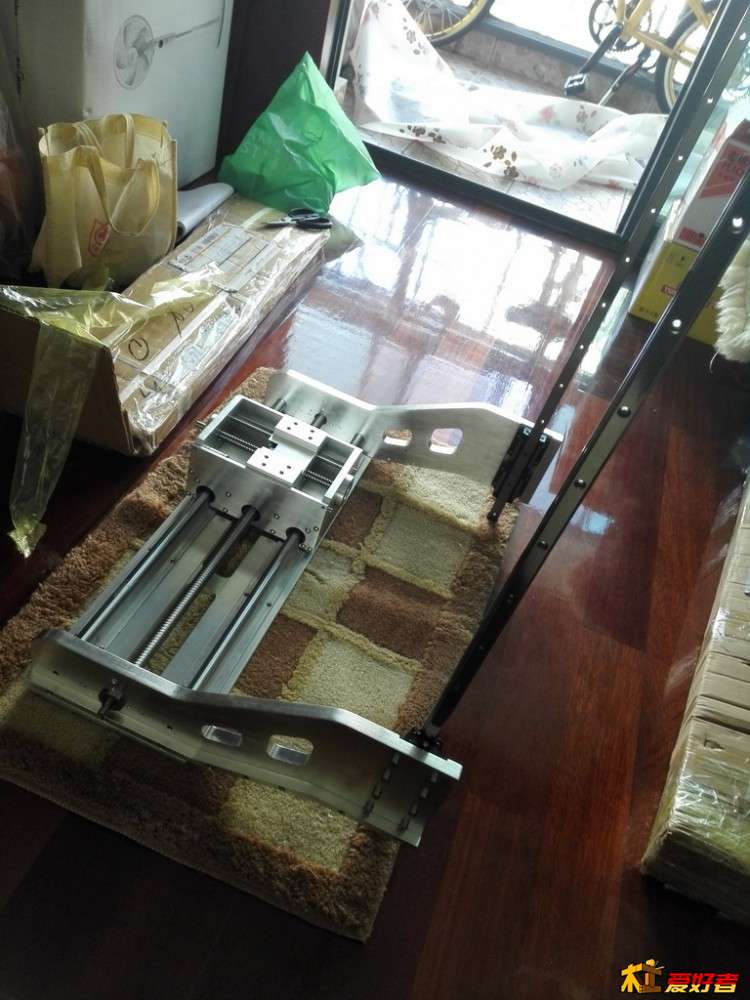

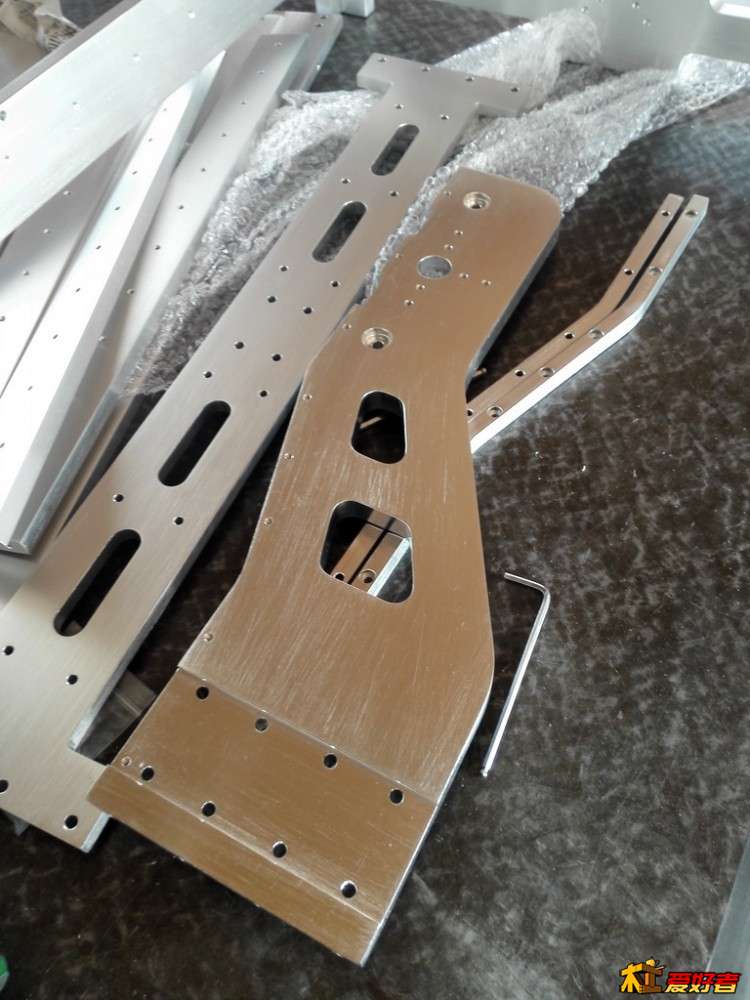

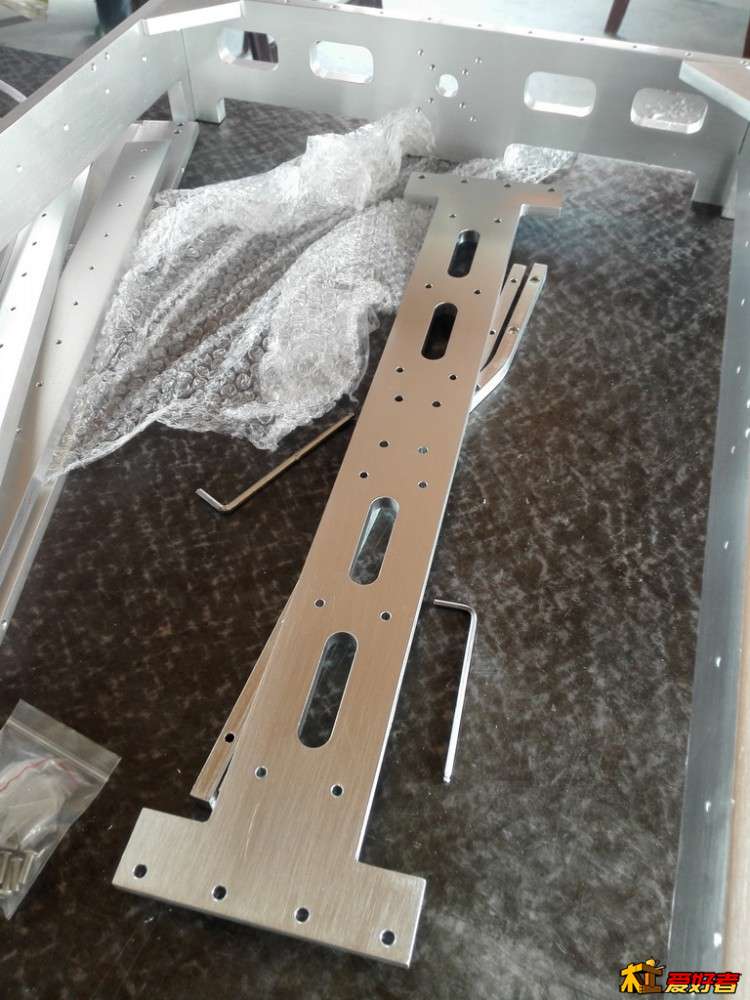

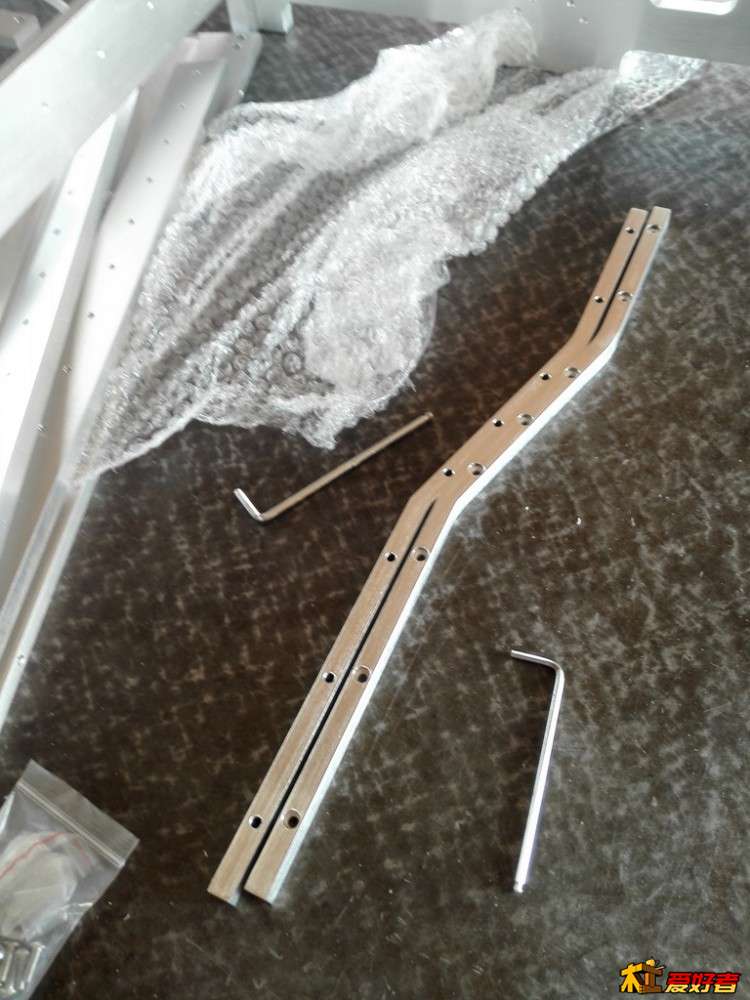

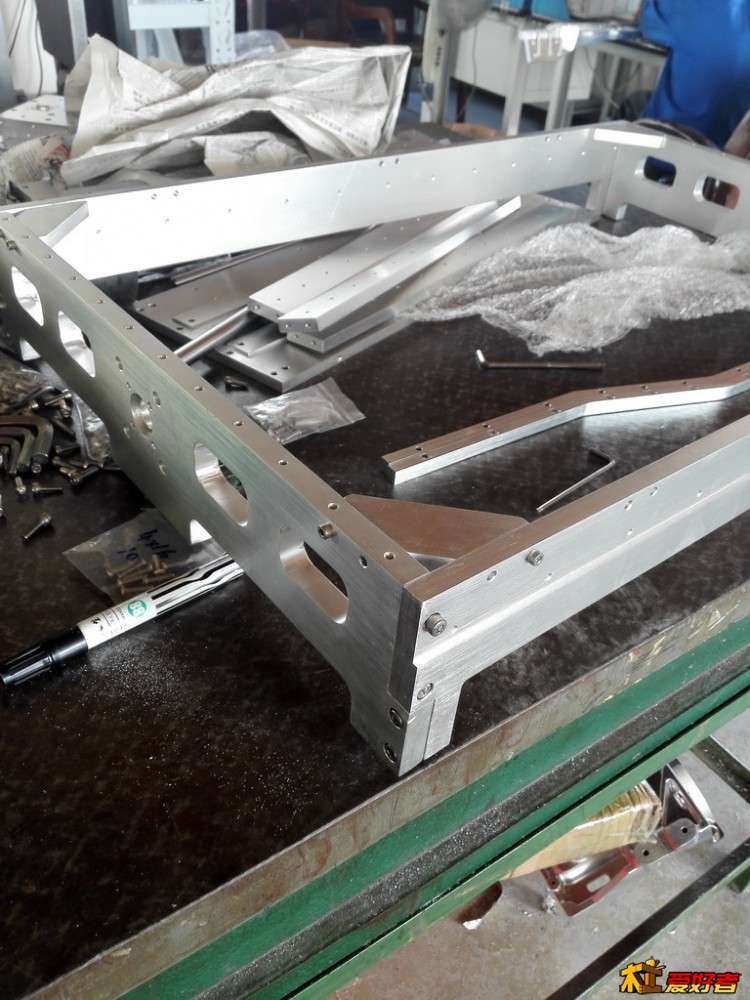

加工好的零件到齐了

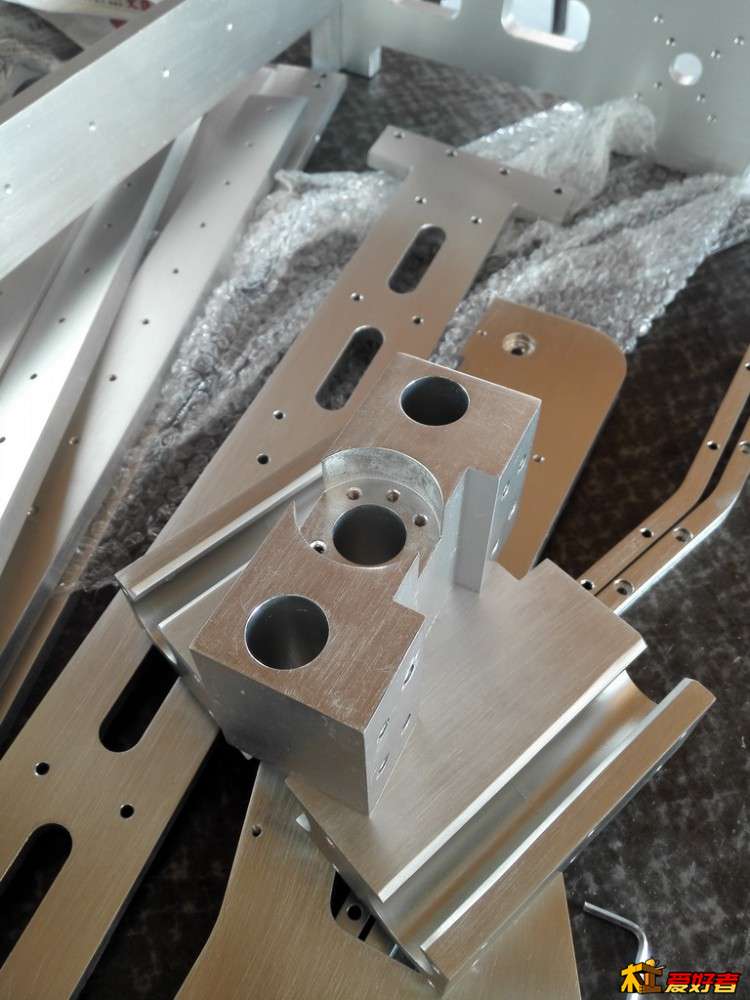

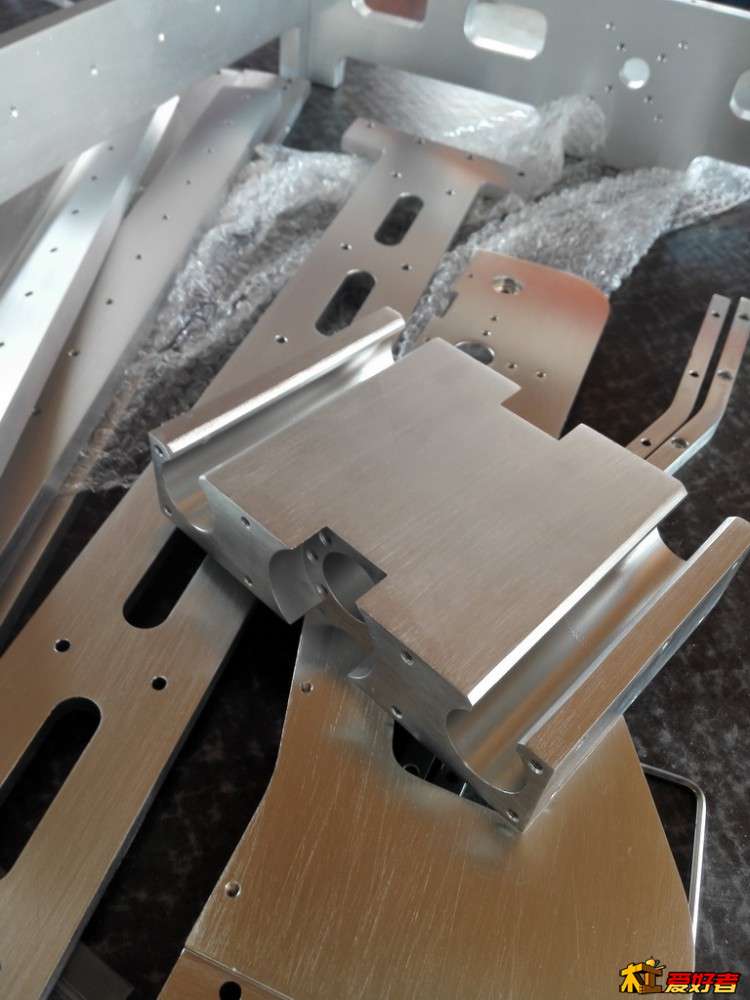

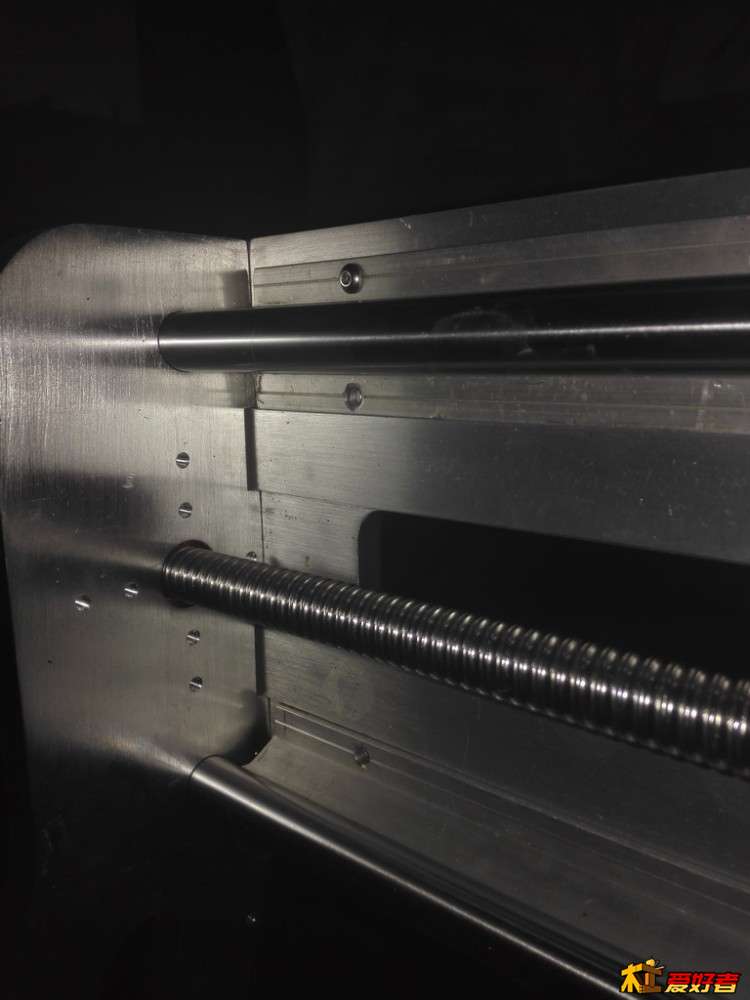

榫卯细节，空隙是退位空隙，防止槽位有圆角导致顶不到位
