我设计的6040龙门雕刻机

淑涵丫头 · 发表于 2016-11-8 21:41:51

请问楼主机架花了多少大洋

五香葱油饼 · 发表于 2016-11-9 04:25:33

能否给份资料最近我也想D一个，做下参考。谢谢！

darkstar · 发表于 2016-11-9 09:45:07

fayhoo99 发表于 2016-11-4 05:352 Q/ {2 x9 g* D! C
我准备自己加工，能发份图纸不？

你是哪里的？

darkstar · 发表于 2016-11-9 09:45:47

淑涵丫头发表于 2016-11-8 13:41
- ? C% w' l$ z. y请问楼主机架花了多少大洋

花了7000元，上海加工的费用比较贵

luwuqing · 发表于 2016-11-9 10:02:02

楼主我也想自己做一台能发个设计图给我吗 1078129281@qq.com

淑涵丫头 · 发表于 2016-11-9 11:57:00

darkstar 发表于 2016-11-9 09:45
/ m2 m+ a7 f# X+ E4 i+ {# F2 M花了7000元，上海加工的费用比较贵

这么贵

五香葱油饼 · 发表于 2016-11-9 19:18:17

谢谢给份图纸我参考下1275274029@qq.com

darkstar · 发表于 2016-11-10 08:32:20

先把外购标准件的清单列出供大家参考

序号	名称	型号	规格	数量	说明

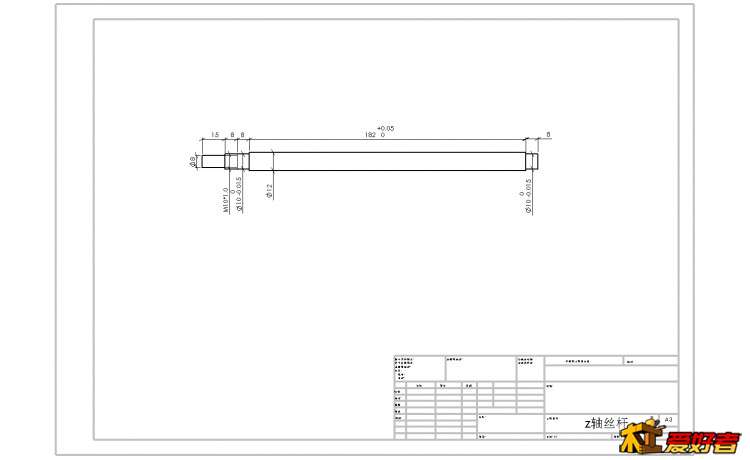

1	滚珠丝杆	1204	221mm	1	具体尺寸和加工参见图纸

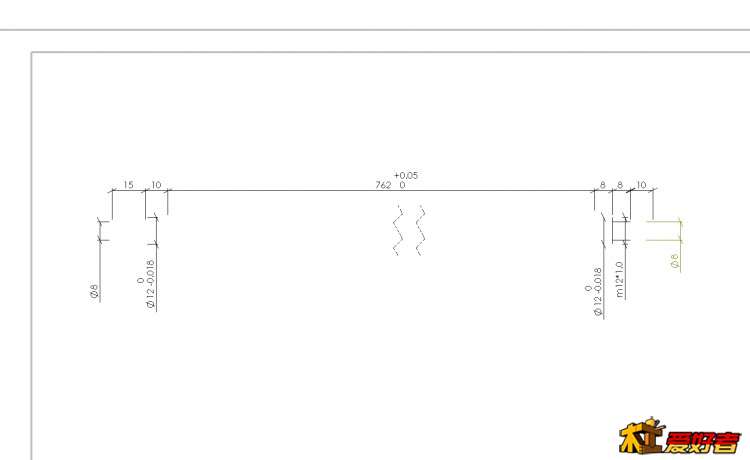

2	滚珠丝杆	1604	803mm	1	具体尺寸和加工参见图纸
3	滚珠丝杆	1604	609mm	1	具体尺寸和加工参见图纸
4	方形锁紧螺母	M12*1.0mm		2	丝杆锁紧
5	方形锁紧螺母	M10*1mm		1	丝杆锁紧
6	直线导轨	HGR15导轨	770mm	2	切割时要保证安装螺孔从尺寸中心向两边对称
7	导轨法兰滑块	HGW15CA		4
8	镀铬带底座光轴	SBR16	550mm±0.05	2	切割时要保证安装螺孔从尺寸中心向两边对称，光轴两端中心加工M5深10螺孔
9	开口直线轴承	LM16UUOP		4
10	镀铬光轴	Φ12mm	178mm±0.05	2	光轴两端中心加工M4深10mm螺孔
11	直线轴承	LM12UU		4
12	80mm铝合金主轴座			1
13	梅花联轴器	XB1-25*30	内孔8mm	3	止付螺丝紧固
