四脚八叉-新人研究出的一些问题

紫小檀 · 发表于 2016-9-28 20:11:17

本帖最后由紫小檀于 2016-9-28 21:30 编辑

leheer 发表于 2016-9-19 11:43
' C, V% ]9 z4 `7 {4 k R8 B; h1 R相应的，四条腿也不可能两个腿子的两个垂直面亮亮共面，只能让一组共面，另一组也有角度，所以横撑也比较困 ...

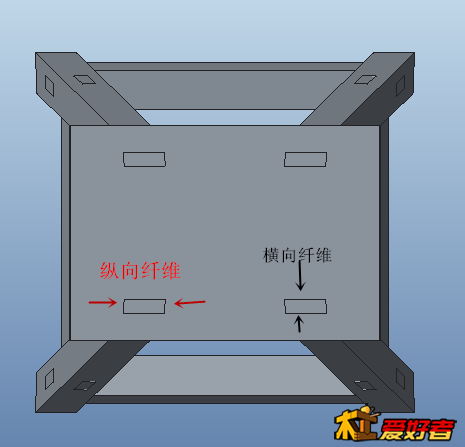

又错，用你的图来说吧凳腿榫，凳面长方形枊孔的宽边，是纵向纤维，其应力，，，是给力的，这根横枨就不需要了，而长边，横向纤维，不得太紧，不然易撕裂，所以得加横枨拉住了

紫小檀 · 发表于 2016-9-28 20:45:20

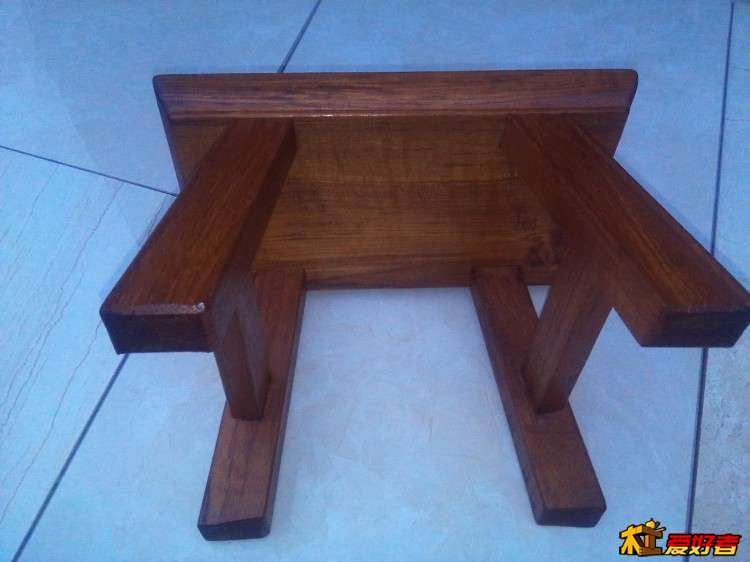

其实，这个小凳子非常之简单，凳面枊孔位置，想想这样一块板上，哪四个受力点最稳当；
腿的斜度，相当于人体站姿，双脚与肩平宽，这腿分开的角度是最稳当的，换算成数字，其比例就是一寸斜二；
横撑垂直线在腿中间；
脚，最好下大上收（扭应力），千万别整成上大下小，不然，来自凳面的扭应力破坏，就象悲催的女士高跟鞋，，，，

　再其实，这凳子，不是出师凳，即使俺介

，，，，，，，，
　　二腿单独竖立（凳面应力在榫肩立木），无胶（绝户榫，咱这叫：胆），四平八稳（任何面倒平），也与出不出师无关，因为出师技术衡量，根本不是介小玩意能代表滴，想想，传统的木匠，都是些严谨的，几乎就是老顽固，哪能用这等儿戏来考试，要不，古时木工也太笨了，这个凳子，需要学三年，又三年，，，，

紫小檀 · 发表于 2016-9-28 21:11:15

本帖最后由紫小檀于 2016-9-28 21:24 编辑

ahyj8888 发表于 2016-9-28 17:452 b! I" q* h3 w/ n# n0 A
师傅你好，等着你开帖，谢谢！

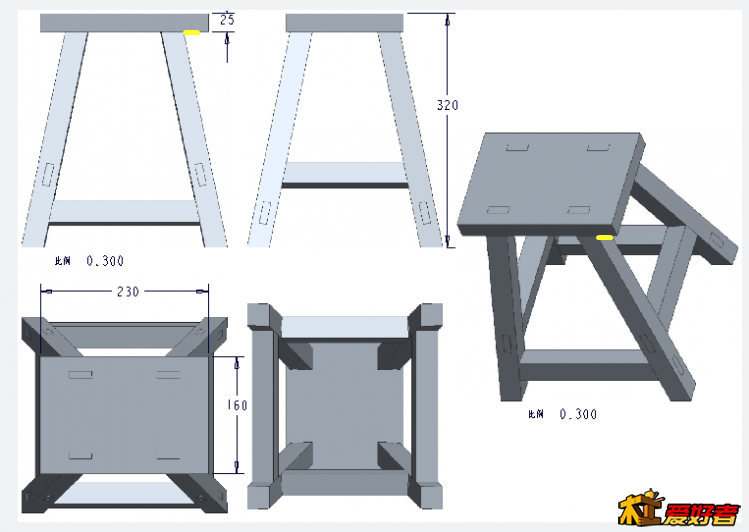

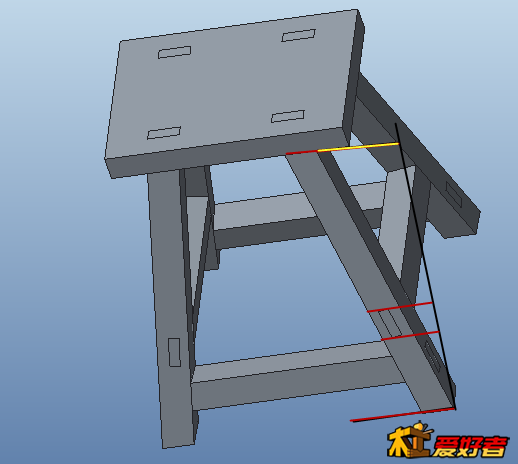

这楼主的图，真的是太棒了，这个就是我说的2，是平面黄色线（这是立体图），其它的，就是三等分、靠边、中心、平行、过线

这黄线，在实凳上，就这么短

绿线（凳宽），就是横枨的绿线（再加二腿的一半），绿线端头，也是横枨枊的中心点
红线一半（凳高），就是横枨位置，（凳面下边，我画高了）

紫小檀 · 发表于 2016-9-28 21:50:57

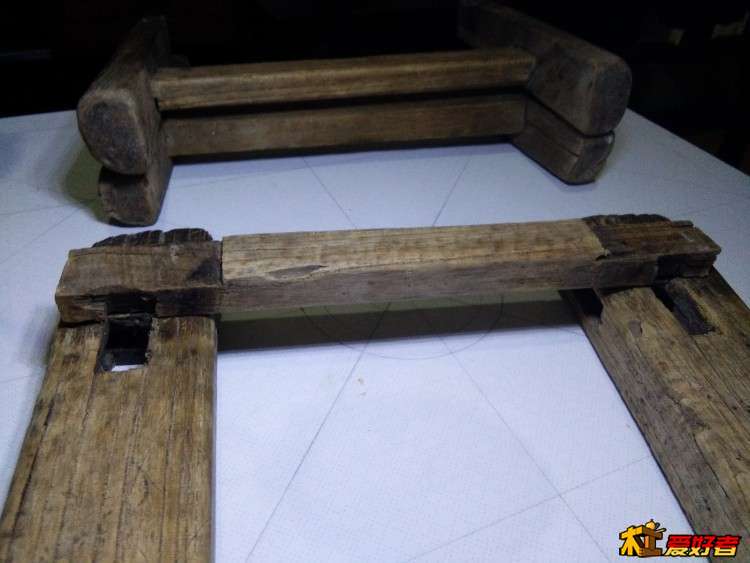

传说中的出师之凳

这凳也只有二横枨，另外俩，在这（凳面框纵向木材互锁）

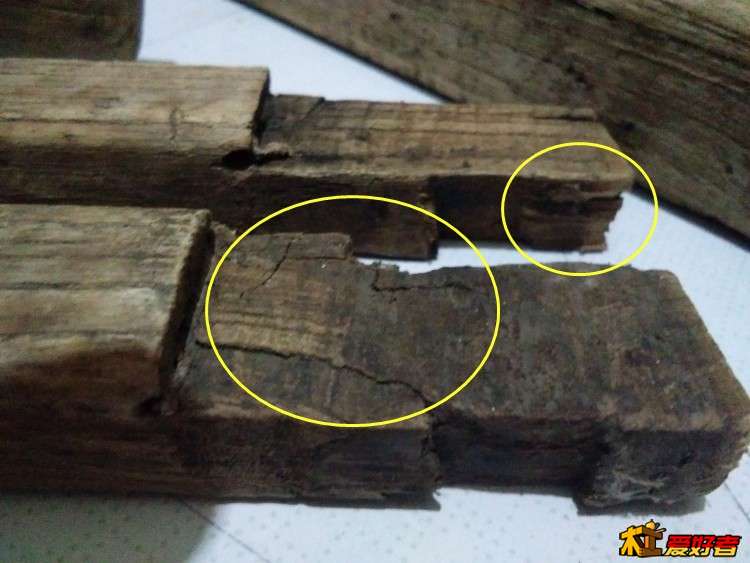

强大的应力，即使纵向，，，，，若仅是枊的横向纤维，早就拉裂了


估计与你这图，想表达的是一个意思

ahyj8888 · 发表于 2016-9-28 21:51:31

紫小檀发表于 2016-9-28 21:11
$ ]2 Y$ N- Y1 @. z, j# I0 Z. s R这楼主的图，真的是太棒了，这个就是我说的2，是平面黄色线（这是立体图），其它的，就是三等分、靠边、 ...

师傅明白你的说的2了，横枨的位置也明白了，但是。三等份、过线是什么意思？谢谢！

无极六兽 · 发表于 2016-9-29 15:23:18

紫小檀发表于 2016-9-28 20:11& c: d" g8 j6 y Q
又错，用你的图来说吧凳腿榫，凳面长方形枊孔的宽边，是纵向纤维，其应力，，，是给力的，这根横枨就不需 ...

学习了

leheer · 发表于 2016-10-7 23:03:39

紫小檀发表于 2016-9-28 15:51
' x5 M/ u, X9 M! i* [* G. V2 A2 V楼主，你的图做的太棒了，不过对凳子的理解，，，，我没看完9 {% r; ]6 {, v
2 n+ ], h8 {8 ^& M- r8 H5 c
如果可以借用你的图，（我不会画），我可以 ...

你尽管拿去用，如果需要更多的图，我能画的，可以帮忙画
