四脚八叉-新人研究出的一些问题

jackmicro · 发表于 2016-9-19 13:24:59

我也用creo画图，思考过这个问题，我的选择是榫眼做菱形截面，并且做半榫

leheer · 发表于 2016-9-19 13:58:08

平平的距离发表于 2016-9-19 12:29
5 e, Z; T; Q- M# x考虑的周密，四腿向上延长交于一点，凳子向下受力最均匀，最稳固。

谢大师傅赐教，这个力学的事情我还是真不知道，我这就去改进图纸

leheer · 发表于 2016-9-19 14:00:43

雨树霖峰发表于 2016-9-19 12:37
4 Z( F5 ?, n6 f6 S9 d, I我觉得吧。。你把简单的东西搞复杂了。。就是个复斜而已。。。。。。。单想象或画图是入不了门的。。最好是 ...

圈椅的我没做过全图，只做过圈的榫卯，靠背椅做过，当时确实是难为死了，现在做这个才发现问题，学东西确实应该由浅入深啊！

leheer · 发表于 2016-9-19 14:02:43

gdyjl 发表于 2016-9-19 12:503 V) D, f. X1 M0 W7 h5 }' H5 M
榫眼与榫头都是矩形柱体，只不过复斜的水平截面是平行四边形，斜放角度越大，四边形角度与90度差得越多，看 ...

谢大师傅赐教，木头玩的确实很少，木性就更不用说了，根本没有概念啊！看来还是要多实践

leheer · 发表于 2016-9-19 14:24:11

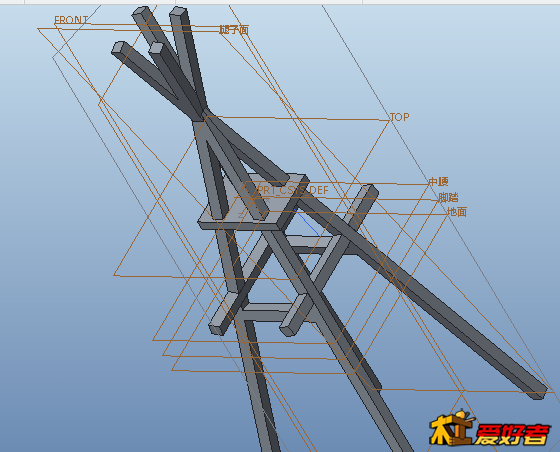

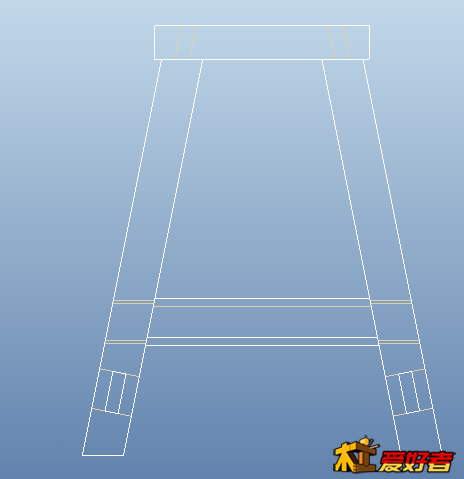

经过 @平平的距离和 @zdsg118 的指点，图纸做了些许改正，四个腿子汇聚于一个点，会比较稳，略调整了四个腿子的位置 QQ截图20160919142321.png

gdyjl · 发表于 2016-9-19 14:42:30

leheer 发表于 2016-9-19 14:02
3 c8 o# t1 w& ^' a% X$ Z$ i, n. T谢大师傅赐教，木头玩的确实很少，木性就更不用说了，根本没有概念啊！看来还是要多实践

大师傅我就不敢当了，只是被楼主的治学态度感动，虚心而有礼，渊博还好学，不久必定有所成就，肯定是位不可多得的高手，值得我们大家去学习

ahyj8888 · 发表于 2016-9-19 15:01:40

学习学习

Sync · 发表于 2016-9-19 15:43:42

不错不错，只有研究才能深入，只有摸索才有经验，学习了。

leheer · 发表于 2016-9-19 22:47:25

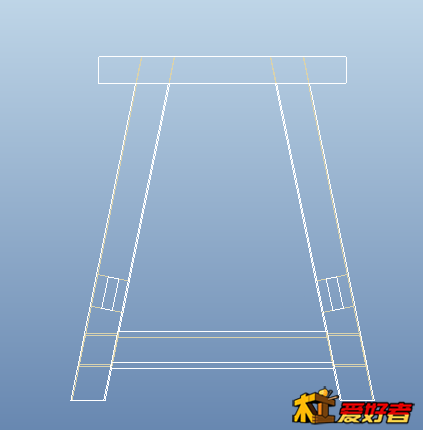

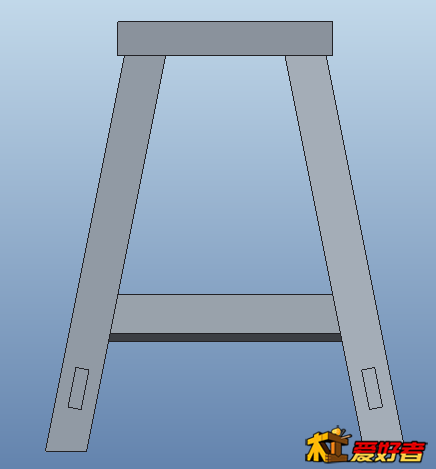

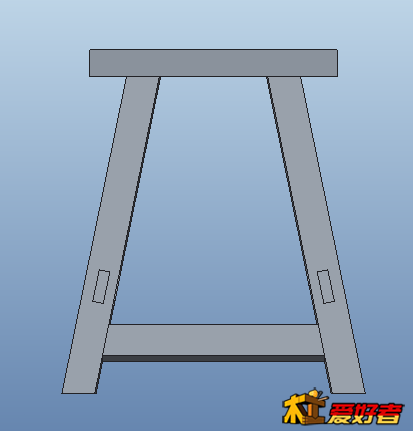

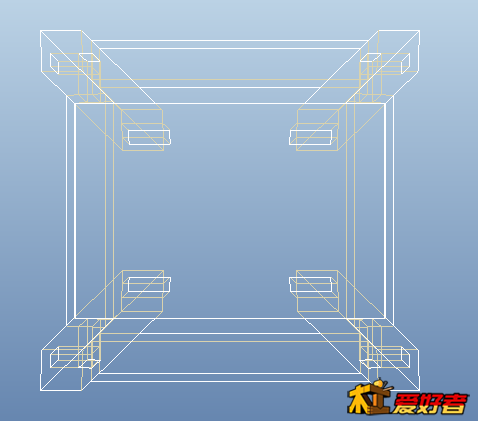

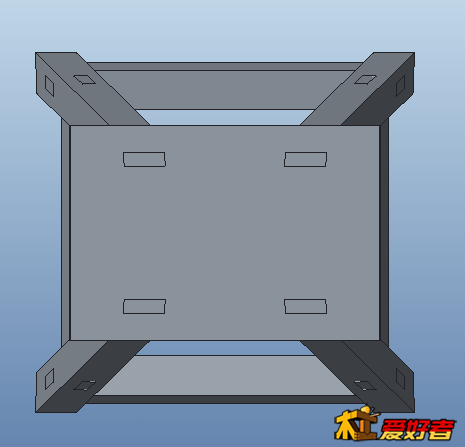

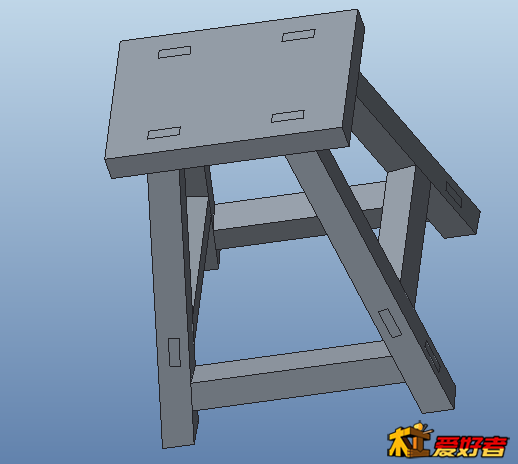

图画完了，请斧正

maye850305 · 发表于 2016-9-19 22:48:34

不画图直接做做一次就懂了

leheer · 发表于 2016-9-20 00:05:14

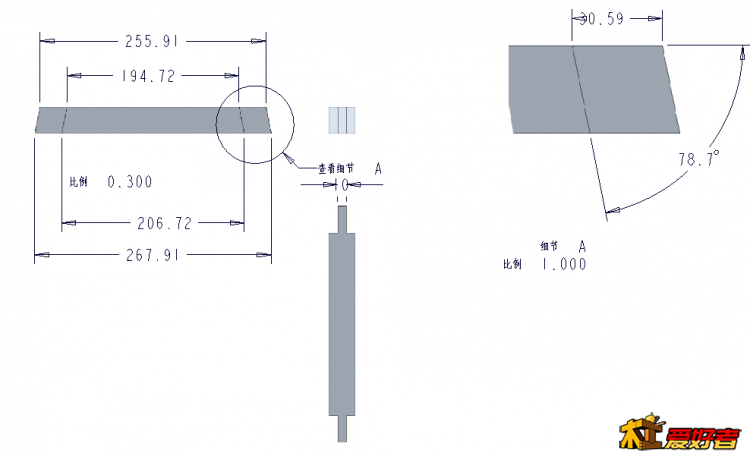

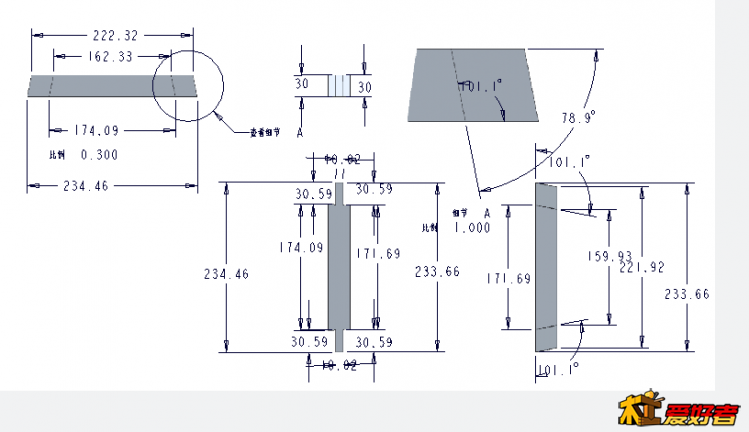

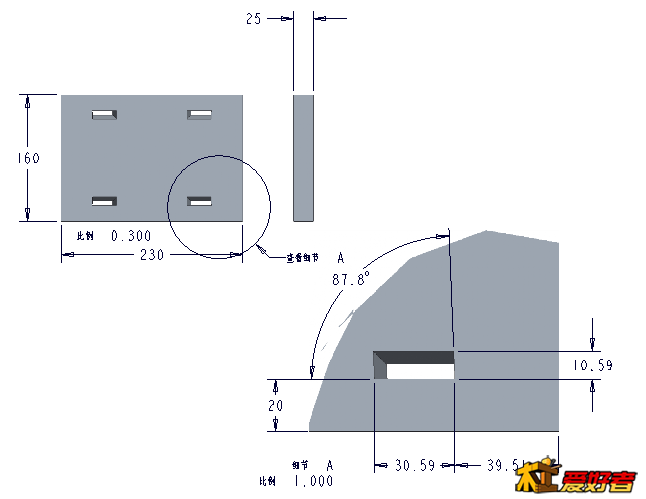

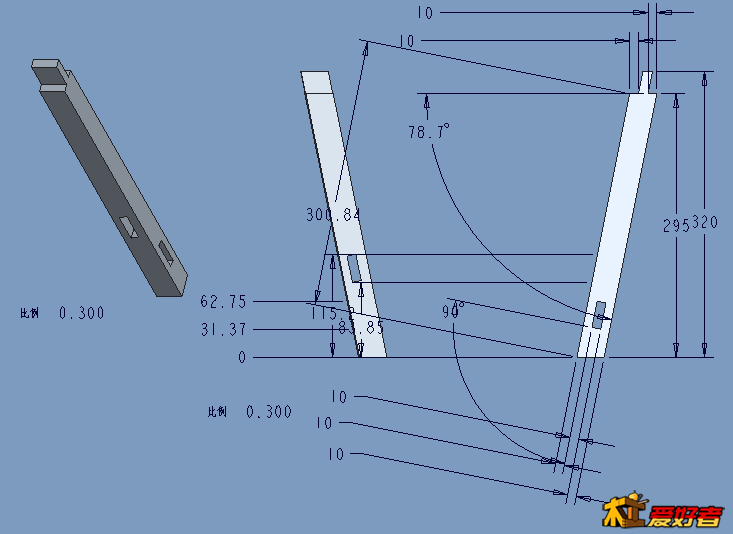

最后尺寸图也出来了注意最后一个横撑的尺寸，左右两面是不一样的

leheer · 发表于 2016-9-20 00:20:51

爱犬叫牛牛 · 发表于 2016-9-20 02:03:10

楼主的立体透视图，对理解四脚八叉很有帮助。尤其是对实际操作时头脑里中各个角度关系概念有帮助。

ahyj8888 · 发表于 2016-9-20 08:03:23

学习学习

小溪兰亭序 · 发表于 2016-9-20 18:59:29

本帖最后由小溪兰亭序于 2016-9-20 19:01 编辑

非常敬佩楼主的精益求精的执着精神！新手能注意到这个问题难能可贵！在40多年前，也是初学木工，给生产队做钉马掌用的小凳.櫈面120mm见方，70mm厚，櫈高350mm，四条腿40mm菱形料，角度可能是1寸倒4分（以上是印象尺寸，时间久了，可能有误差），櫈面四个隼，下面紧靠在四个角，而上面四个孔交在一起啦，成了一个孔！而要组装的时候必须所有的卯都带上，又不能打到位，框架打到位再装面根本就装不上，一点一点同时往里打才行，这个活充分展示了楼主所注意到的问题！
