（附件狂人1）打造史上最牛全不锈钢3mm5mm6mm7mm8mm10mm六合一圆木榫定位器

水晶之石 · 发表于 2010-11-7 07:12:20

路过的。这个貌似小量打孔不会有偏差，量大了精确度就成问题了。感觉还是实心的要好得多。不锈钢方管厚度好像不大。

水晶之石 · 发表于 2010-11-7 07:20:58

回复 sjxsjx 的帖子

这个好像可以一个规格设计一个钻套就可以用。关键是扶正，这个又不是给钢材攻丝。不对请谅解。

sjxsjx · 发表于 2010-11-7 07:30:18

回复 BG6RDD 的帖子

呵呵，开玩笑吗，当然是实心方钢了，怎么会是方管呢，那不是蒙人吗

sjxsjx · 发表于 2010-11-7 07:31:04

回复水晶之石的帖子

不太明白你说的什么意思，请说的明白点

ibmr32 · 发表于 2010-11-7 23:46:21

回复 sjxsjx 的帖子

感谢，sjxsjx 的讲解。明白了

13878445298 · 发表于 2010-11-8 01:13:07

好家伙

胡杨木 · 发表于 2010-11-9 12:53:50

期待中

fengyu116 · 发表于 2010-11-9 15:22:42

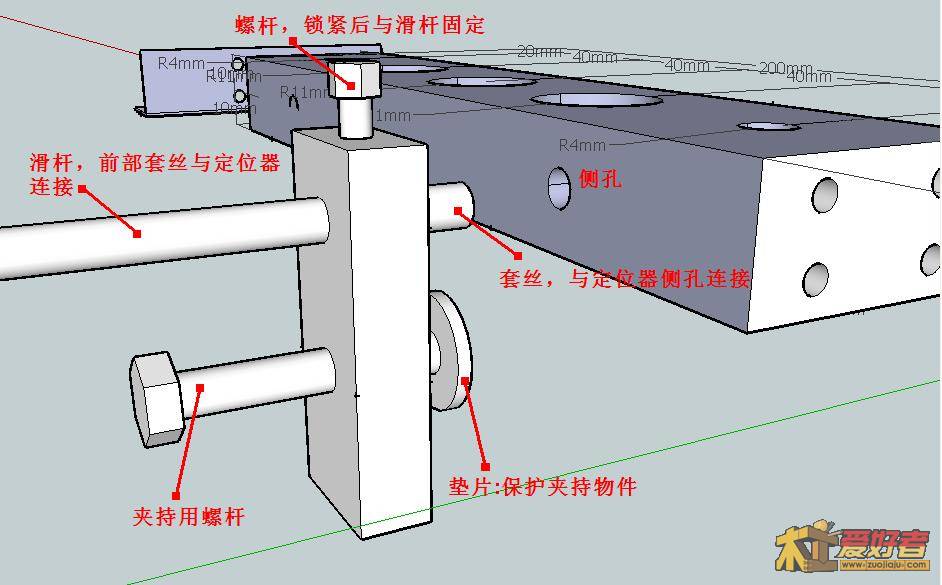

这个定位器设计真不错，全不锈钢，太棒了很喜欢，提个小建议，或许可以让万能挡片部分稍稍改进一点

圆榫定位器

sjxsjx · 发表于 2010-11-9 17:18:54

回复 fengyu116 的帖子

这个可以螺丝调节的台片我也考虑过的，下面的螺丝调节的垫片是个亮点，我也曾经考虑过，但后来否了，原因是不实用。
圆形的垫片和工件接触的面积小了，而且由于是圆形，缺少了左右的稳固程度，那个突出的螺丝也不方便上夹子夹持，其实这个设计是为了代替梯形台的，方便向内调节，我的万能调节挡片单面款最终还是选择了固定方形梯台的设计，更稳固，而且因为采用了螺丝固定垫片，垫片的厚度是根据我定位器的设计加入的，当然了也可以自己加入不同厚度的挡片。这样就保证了稳固和精度，又实现了快捷性！

qf8901 · 发表于 2010-11-11 17:42:30

不错，有空到楼主店里看一看！

sjxsjx · 发表于 2010-11-12 08:06:50

回复旺财的朋友的帖子

说说看，愿闻其详！哪里需要改进！

sjxsjx · 发表于 2010-11-12 09:41:14

回复旺财的朋友的帖子

你说的是这个吗？螺丝调节万能挡片，挡片就是一个正丝一个反丝呀！可以同时向内或者向外

sjxsjx · 发表于 2010-11-12 12:08:34

呵呵当然不介意

jeffz2004 · 发表于 2010-11-18 20:33:47

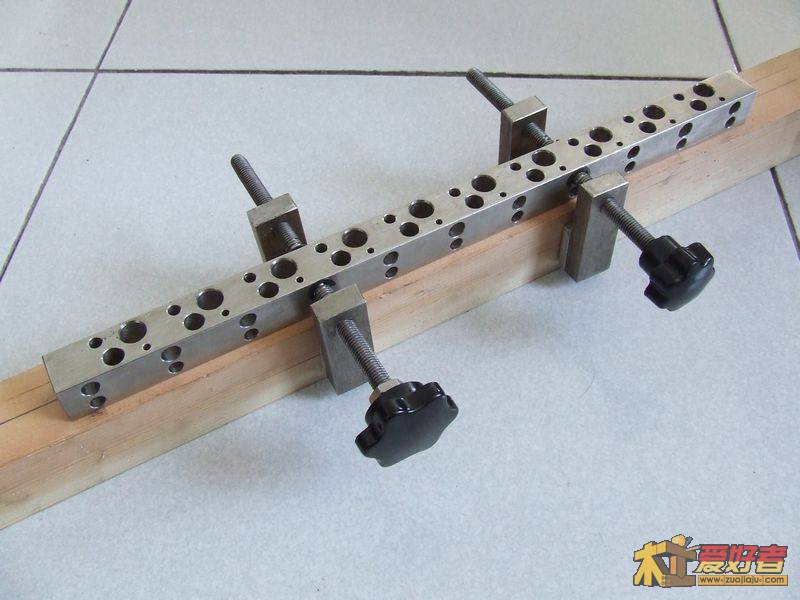

今天和楼主订购的三代长款到了，组装起来，还没开始使用。优点就不说了，不锈钢材料而且组合了这么多尺寸的定位器是没得说的，就说说个人认为需要改进的建议：
1：挡片都太薄。仅1MM和1.5MM厚的不锈钢片，定位器在工作时是需要较大的夹持力固定的，这么薄的挡片很容易给夹子夹变形了。而且因为薄，估计楼主加工的时候是采用冲孔的方式吧？无论是大孔还是小孔的挡片都已经不是1MM和1.5MM的厚度了，孔冲得不是很完美（挡片太薄了）。建议采用3MM和2MM不锈钢板的组合，孔的加工精度再提高一点，可能最终产品会更完美。
2：固定端面挡片的孔的深度还可以，但是攻丝的深度不够，是否只有2-3MM的长度？固定端面挡片是否有所不足？建议固定端面挡片的螺丝不用十字沉头螺丝，改用外六角6*20螺丝。
3：两根6MM的不锈钢丝杆仍偏短，能有50MM长度就更好，便于使用更厚的挡片。
个人看法，仅供参考。因为还没正式使用，说得不对的地方请楼主指正。

sjxsjx · 发表于 2010-11-18 23:34:24

回复 jeffz2004 的帖子

   问题1：挡片都太薄。仅1MM和1.5MM厚的不锈钢片，定位器在工作时是需要较大的夹持力固定的，这么薄的挡片很容易给夹子夹变形了。而且因为薄，估计楼主加工的时候是采用冲孔的方式吧？无论是大孔还是小孔的挡片都已经不是1MM和1.5MM的厚度了，孔冲得不是很完美（挡片太薄了）。建议采用3MM和2MM不锈钢板的组合，孔的加工精度再提高一点，可能最终产品会更完美。
   当片的问题确实有很多木友提出来了，现在附带的当片确实稍显单薄，最重要的原因还是成本的问题，为了能让这套全不锈钢的定位器的价格，真正控制在木友觉得可以接受甚至还觉得超值的范围，不是一件容易的事情，因此尽了最大努力。当片是专门找人定制的2元一片，还不愿给做，如果换成3mm厚度或者更厚的当片，技术上当然没什么问题，但恐怕成本真的是无法接受了。当然为了能让木友更方便使用定位器，我已经研发了两款万能当片，一款单面的，一款双面的，功能非常强劲了，让木友有选择的余地，这样就解决了价格和功能的矛盾，各取所需吧，不能一概而论。

   问题2：固定端面挡片的孔的深度还可以，但是攻丝的深度不够，是否只有2-3MM的长度？固定端面挡片是否有所不足？建议固定端面挡片的螺丝不用十字沉头螺丝，改用外六角6*20螺丝。
    端头固定螺丝是要和一个碟尾螺帽配合使用的，不是单独用来固定当片的，因此不用把螺丝上的很紧，只要拧进去，然后上紧螺帽就行了，是靠螺帽来固定住当片的，之所以这样设计，就是为了不用扳手，全手动调节。丝的深度确实不是很深，因为怕把固定螺丝拧到定位孔中去，影响钻孔。

问题 3：两根6MM的不锈钢丝杆仍偏短，能有50MM长度就更好，便于使用更厚的挡片。
由于是偏心打孔，定位器可调节的范围大大增强了，按照设计木友最多会在50mm厚度的木板中间打定位孔，因此才配的现在长度的丝杆，长了也基本是用不到的，不过既然木友提出来了，争取以后把杆做的长些。

感谢木友的金玉良言，木友的赞扬是对我的认可，木友的建议和批评才是我不断前进的动力，再次感谢！
