本帖最后由 sjxsjx 于 2011-7-30 22:54 编辑
11月14日三代长款上市。11月25日售完！下批三代长款预计12月25日做好！
http://item.taobao.com/item.htm?id=5611184617
11月25日，第二批三代短款上市。
10月15日，万能划线器震撼上市！兼顾划线器、中心线划线器、端头圆木榫定位器、瓷砖切割器等功能。木工必备工具！
简要介绍下三代定位器吧，三代定位器分为长款和短款，其中长款总长度345mm，使用专门定制的特制20*20不锈钢实心方钢制作，孔距32mm全面升级成国际标准，经过精确的设计长款集中了3mm5mm6mm7mm8mm10mm六种规格的孔共计62个（加工难度大得很，费用吓人的很呀），一棒走天下基本可以实现了，可以代替台钻了，其中3mm和5mm的第一孔到端头的距离设计成37mm也是与国际接轨的，7mm的孔其中间隔了8mm的孔，目的有2个，一是为了可以安装我设计的双面螺丝调节万能挡片，二是可以用来做三合一连接件和8mm圆木榫的间隔配合使用；短款总长度150mm，使用特制的25*25的不锈钢方钢制作，孔距20mm，集中了5mm6mm8mm10mm四种规格的孔共计28个，最常用的四个规格都有了，而且可以和将要推出的万能划线器配合使用，在木棱端头开4个8mm的孔，作为端头连接方式代替卯榫连接。
Diy的真谛就是要有一股子“狂”劲，破除思维定势，探索、改进、提高、实用才是硬道理，存在的东西是有一定道理的，但不一定是最佳方案，有这样的思想才能出精品，才能成为标准的制定者，而不是遵守者！简单的一味的仿制，只能是落后再落后！
试想下，我们把定位器设计成一长一短的原因是什么，就是因为尺有所短寸有所长，长短定位器各有优势，为了实现功能最大化，也就是说长有长的用处，短的有短的用，而长短配合使用，只是为了节约成本的折中方案，并不科学！
经过多方论证，吸收木友的意见和建议，以及一代二代积累的经验， 三代的设计理念是长款和短款定位器分别设计，实现各自功能的更加专业化和更多功能化。短款设计成和万能划线器配合，而不是和长款配合，原因如下：
打双排榫眼用长款和短款配合并不科学，比如工件很长，长短定位器配合受限制于短定位器的长度，要挪动好几下，很麻烦；而如果工件在很短小，长定位器又太长太重，用起来很别扭，非常不方便，基于此，我提出的解决方案是，如果非要在长工件上打双排榫眼就用两根长款定位器配合，如果工件短小狭窄，比如木愣端头开双排榫眼，就用短款定位器和万能划线器配合，这样灵活、轻巧、快捷，同时解决了木友，尤其是初级木友端头链接的最大难题，我们完全可以用4个8mm的圆木榫链接代替传统的卯榫了，更快捷，难度更小，这样的做法是最科学的。
长短不一样的孔距也是有原因的，长款定位器主要用来拼版和做板式家具，安装抽屉滑轨等，所以要做成32mm系统；但我们平时做小工件的时候32mm的孔距有时会觉得稍微有点大，比如木愣子的尺寸一般是40-50mm如果打4个8mm的榫眼都是32mm孔距会觉得太宽，因此短款就做成20mm孔距，这样更科学！
木友有其他意见可以都提出来商讨，论证，提高！ 感谢关注!
10月15日，万能划线器震撼上市！兼顾划线器、中心线划线器、端头圆木榫定位器、瓷砖切割器等功能。木工必备工具！
http://item.taobao.com/item.htm?id=7688223287
10月8日，短款已经做好，上市销售了，长款也快了，请再给点耐心！
http://item.taobao.com/item.htm?id=5789059611
9月28日，今天到了厂家给的交货日期了，可是东西还是没做完，上午让同学去车间问了下，短款已经钻孔完毕，正在攻丝，明天去拿回来，30日上市！长款还没做完，估计还要一周左右！
9月16日，今天又找了个同学去运作，终于有了些起色，告知下周日也就是9月26日一定能做好给我，希望再不要拖了！
9月1日，按预计今天应该生产完毕上市的，结果没有做好，给木友个交代吧，在厂子遭遇潜规则了，因为是外活，工人不愿意干，送去后定位的工序一直拖着，今天找了两拨人去运作，应该有所改观，不过发布时间恐怕又要拖上10天左右了，嗨！
8月26日,厂子最近很忙，尤其是线切割基本是昼夜工作，昨天刚刚切割完毕，已送去定位了！
8月10日，从厂家专门定制的材料到货了，材料外观和各项参数有了很大的提升，本周争取送去工厂加工。

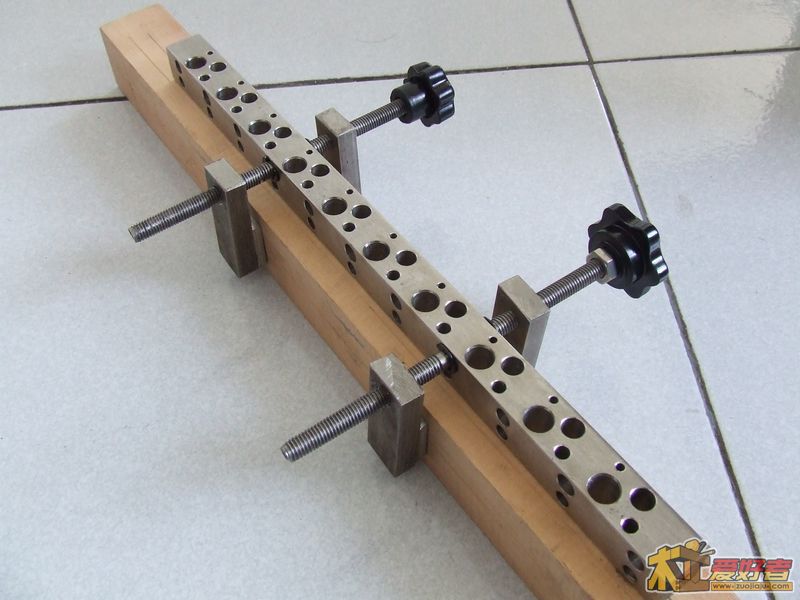

7月29日，从今天起定时通报三代的进度。今天三代图纸定稿，联系厂家定做原料。下面给双面螺丝调节万能挡片做模特的就是三代样品！
7月20日圆木榫定位器 螺丝调节万能挡片（双面款）研制成功！
http://item.taobao.com/item.htm?id=6887783093
7月18日，圆木榫定位器通用万能挡片（单面款）研制成功！

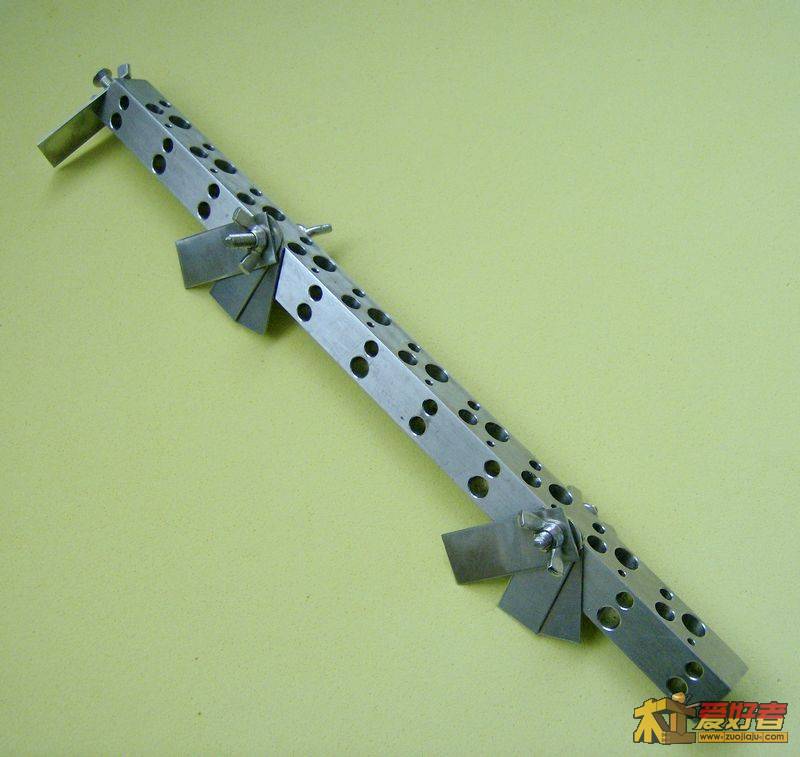

7月5日最新情况：二代全不锈钢定位器已经上市，二代采用线切割，切面更加平直光滑，增加了链接功能，可以和将要推出的划线器配合使用，挡片使用了冲压工艺，更光洁。定位器偏心一面全部6mm连续打孔，孔距更密集！
前传：2010年5月偶尔在不锈钢店里看到有卖25*25的不锈钢实心方钢，永不生锈呀！！！真是做圆木榫定位器的好材料150元一米，买了35cm做一个定位器应该够长了。
参考了坛子里前辈做的定位器，发现市面上卖的定位器太贵了，而且说实在的用着不方便，现在市面上有两种定位器，一种是6mm的和8mm单独的，一种是用转换套的，第一种用着方便但是有些浪费，需要购置两种规格的各一套，第二种虽然可以购置一套通过转换套实现不同规格的打孔，但真正用起来没有一体的方便。
结合以上两中定位器的缺点，自行研制了6mm，8mm一体式定位器，将6mm，8mm间隔打孔(二代产品已经有6mm8mm10mm三合一了），集中在一个定位器上，由于采用工业级设备制作，保证了制作精度，所有中心孔距均是2mm，直线度非常高。使用时如需用6mm孔距就在6mm的孔里间隔打孔，如需8mm就在8mm孔里间隔打孔，非常方便实用。请木友多提宝贵意见！！！
上图
L*W*H 350*25*25，孔距20 优点：
1、全不锈钢制作，所有配件全部采用不锈钢，能用100年绝对不成问题。
2、工业级精度
3、6mm，8mm，10mm三合一
4、性价比超高
5、眼更多，更长，用料更足。
6、全手工调节，不用借助扳手等任何工具。
开贴有人竟然要预定，所以决定凑够5个人预定就去统一制作，六一节当天（至24时为止）预定的木友送6mm 8mm圆木榫各20个！！欢饮大家提建议！！！预定请留下qq或者旺旺或者手机号，方便第一时间联系。。
论坛已经有5人预定了，公布淘宝地址：预定木友不必付款，先拍下就行，满5人马上开工，争取尽快交货！！！
http://item.taobao.com/auction/item_detail.htm?item_num_id=5611184617
木友改进建议及本人改进方案汇总：

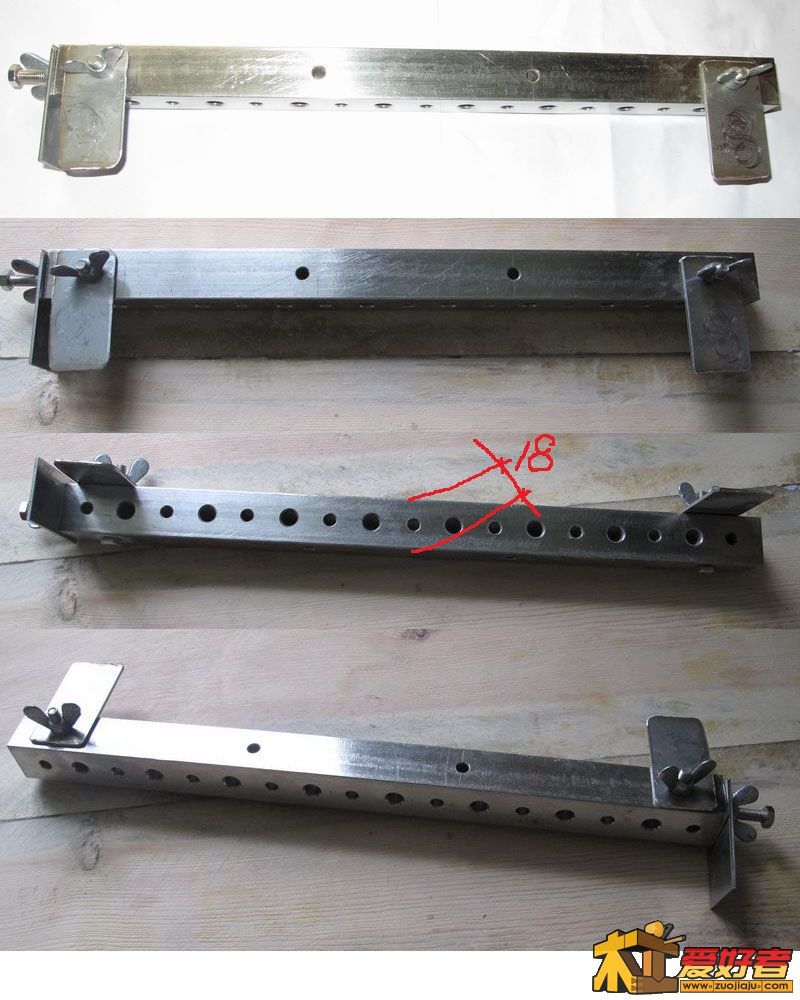

1、由于不锈钢实心方条厚度是25mm，18mm的板材比定位器窄，打孔会偏离中心很多（虽然我个人觉得不必追求打孔的绝对中心化，但实际使用中如果孔打在板子的正中，就不必考虑板子的反正得问题，能大大提高工作效率），解决方案是：首批已经做了几个把孔开的偏向一侧的定位器，就是中心孔距距一边9mm，距另一边16mm，这样就解决了这个问题，而且增加了18mm和32mm两个规格的板子。
2、有木友提出在侧面钻6mm和10mm的空就可以实现6mm ，8mm，10mm的通吃三合一了，但是成本肯定要增加了！！第一批已经做出了一侧是6mm和8mm，一侧是6mm和10mm的定位器，但由于孔太大，只好把孔距改为25mm，在保证效果的同时尽量多的打孔是木友喜欢的但成本是惊人的，您知道在不锈钢上钻孔是多么的难呀！
3、木友反映固定挡片的螺丝容易连轴转，没法拧紧，定制了蝶形螺帽的螺丝代替普通六角螺丝，这样两面都是蝶形的螺丝，拧起来就肯定不会连轴转了，但现实是残酷的，不锈钢螺丝没有这种，只能定制，价格不低，但为了木友我决定不差这壶醋钱了，因为这个螺丝肯定会大大提高工作效率！
4、虽然没有木友反映如果购买一长一短两个定位器的话来回换上面的螺丝挡片非常麻烦，但我替大家想好了，决定小的定位器照样配置全规格豪华附件含挡片7个，定制螺丝2个，顶头螺丝1个全部采用不锈钢。
我会每天向预定的木友通报工程进度：
6月2日工程进度（图）
下午去买了不锈钢条，本来想多去几家问问有没有这个规格的方条，但是很失望，空心不锈钢管子很多，但实心的都是圆形的，还有三角铁，根本就没有方条实心不锈钢，没办法只好又回到以前买的那家，看来只有他家有货了，没办法，只好去硬着头皮砍价，以为这次买多一点会便宜些，没想到差点被多收了加工费，因为这个不锈钢方条十分的难切。最终还是按以前的价格没多也没少，2。2米一共要了330元钱。切了350mm的5根，150mm的三根。上图！！
6月3日工程进度：要加工不同的圆木榫定位器，研发新产品，上午下载了草图大师，争取下午画好图给工厂加工。
上午用电子称称了下重量 350mm的不锈钢方钢条1.7公斤 也就是说4.86公斤/米 这是没钻眼之前的重量！！
6月4日工程进度通报11:00把料送到工厂了，厂子很大，上次是同学帮忙交给师傅的，这次送进去看到了给我加工的师傅，也看到了各种各样的大型装备，嗨！羡慕呀，一个钻床就上百万，看来自己买是不现实了，不过间接的用用也是可以的，吼吼！和师傅详细的交代了制作的要求并送上自绘的图纸，师傅一看就乐了，看来没什么学问，没见过这么专业的图纸！！！师傅说最近忙，但是会尽快给我做好！！估计3天左右吧！！
下午4：00师傅给我打了电话询问详细的几个细节，呵呵，好现象呀！说明他开始干了！好事成双呀，不锈钢垫片已经从料场（只卖料不加工，好说歹说才答应赶着有空给裁出来）送来了，直接送到我的B（我亲戚的小五金厂）加工厂了，明天要出差，后天我就去亲自上阵钻孔，倒角，图片只有后天再上了！明天可能不能更新工程进度了，请木友谅解！
6月6日工程进度通报 今天起了大早到B工厂开工了，先做了个附件方便定位钻眼的，钻眼没什么技术含量，但才真正体会出不锈钢真的很难加工，钻头一会就烧掉3个，然后磨边角去毛刺很麻烦，干了一天，累的真要命，本来打算每个配4片垫片，但咬咬牙，还是给木友配上6个垫片，自己辛苦点就辛苦点吧。
傍晚回家路过一家专门经营不锈钢的店，进去询问了一下关于是否可以给加工那个小垫片的问题，才了解到加工不锈钢片是按照“刀”算手工费用的，刀的意思就是这个工件要几刀才能切出来，因为裁不锈钢的设备价值几十万，开动起来非常耗电，本地的价格是每刀1元不论长短，这个小垫片需要2刀，就是光裁出来要花2元再加上本身的成本和打眼磨边倒角的钱不会低于3元，吓了一跳，真的接受不了呀！
其实我去店里的主要目的是去买几个不锈钢螺丝的，就是用来固定垫片的那个螺丝，记得以前有木友反映这个螺丝在拧的时候容易连轴转，没法拧紧，我就想可以用那种头上不是六塄而是蝶形的螺丝代替普通螺丝，这样两面都是蝶形的螺丝拧起来就肯定不会连轴转了，但现实是残酷的，不锈钢螺丝没有这种，但老板说可以给定制，价格不低，但为了木友我决定不差这壶醋钱了，等量好尺寸就定一些，这个螺丝肯定会大大提高工作效率！
请木友放心，我发布加工过程是为了让木友了解工作的进程，最好能从中发现问题好马上建议改进，至于提到的这些零件的价格大家大可不必担心，我不会增加成品的价格的！！
6月7日工程进度
今天周一上班，事情比较多，利用中午的时间去B工厂又做了20个垫片，很辛苦呀，因为前些天计算错误，做的垫片少了，为了方便木友朋友，决定15cm短的定位器也配齐所有配件，包括7个挡片和2个特制的双蝶形螺丝！！！首批定位器马上要出炉了，敬请关注！！谢谢，
有预定的朋友请到淘宝直接拍下就行了，不必付款，我会按照拍的顺序给大家发货，为了方便木友，首批货我做了6个版本，等东西来了会发布大量图片及每种定位器的详细介绍，这样第二批货木友就可以随意的选择了，还可以根据自己的需要和爱好做稍微的改动。就像上面的兄弟就可以给您做特殊规格的定位器，但我还是觉得您应该想想办法买些标准的圆木榫才好，不嫌麻烦我店里也有的，要的多可以给您发物流，反正我觉得您想用绝对没问题！！！
6月7日晚上工程进度
定位器完工了，刚拿回来！！！
小的定位器三个规格：
3个6mm ，3个8mm连续中心孔单面小 1个
6mm，8mm交叉双面中心孔二合一双面小 2个
4个8mm，2个6mm连续中心孔 3个8mm 4个6mm连续偏心孔双面小 1个
大的定位器四个规格：
6mm，8mm间隔中心孔单面大 1个
6mm，8mm间隔中心孔双面大 3个
6mm，10mm间隔中心孔双面大 1个
6mm，8mm偏心，6mm，10mm中心孔双面大 1个
明天（6月8日）上午发照片，下午去定制蝶形头不锈钢螺丝，晚上组装并按照淘宝拍下的顺序询问木友需要的款式，6月9日（周三）开始打包发货！
6月12日首批定位器全部售完了，正在重新设计图纸，二代产品进行改进。 |
