升级下以前自已 DIY 电动钢丝锯电动拉花锯

东方v · 发表于 2016-4-13 11:20:33

牛人顶一个

liuwenzheng · 发表于 2016-4-13 15:08:18

linxg 发表于 2016-4-8 07:28 G) G: e. w! h- p$ z8 O
这么大行程的线锯机应该在千元以上吧，X宝上那些500元下的都小130锯条那种，能锯个二三厘米厚就算不错。谢 ...

圆周运动变成上下往复运动，左边的支架里面改成光轴，或者导轨，里面上轴承，减少锯条上下运动的偏移度呢？我感觉你这个设计就很好，两条摆臂互相平行，锯条上下运动，误差可以接受，锯出来成品看起来已经很不错了，后期还要抛光的
你可以借鉴成品机器的设计

linxg · 发表于 2016-4-13 15:20:11

liuwenzheng 发表于 2016-4-13 15:08
! s* w A1 t8 U' i圆周运动变成上下往复运动，左边的支架里面改成光轴，或者导轨，里面上轴承，减少锯条上下运动的偏移度呢 ...

我没有用过成品机，不过做之前也是有参考过成品机的一些参数的，做出来虽然在美观上不是很少工夫，但性能上，自己已很满足。

liuwenzheng · 发表于 2016-4-13 15:30:56

linxg 发表于 2016-4-13 15:20
( J3 a3 d9 _' x. R3 V- X; G" K2 S我没有用过成品机，不过做之前也是有参考过成品机的一些参数的，做出来虽然在美观上不是很少工夫，但性能 ...

自己喜欢就好
diy乐趣就在这里了

支羽 · 发表于 2016-4-13 21:26:54

牛人啊，机器都自己做，发现现在的爱好者太牛了

小玩一玩 · 发表于 2016-4-17 22:41:10

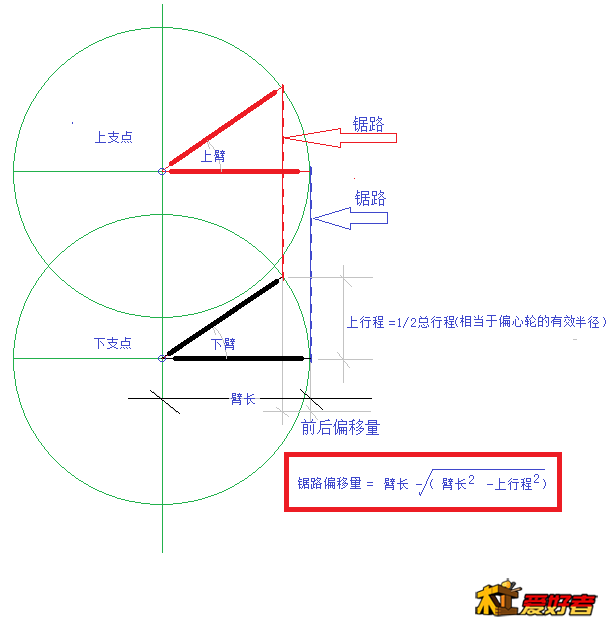

画个图，说明一下，这种结构的线锯锯路前后偏移的距离的计算

举例：臂长50cm 上行程（即偏心轮的有效半径）3cm。那么锯路的前后偏移量为0.90081cm

不知道这样算对不对，数学好的指正一下

linxg · 发表于 2016-4-18 08:54:19

本帖最后由 linxg 于 2016-4-18 09:17 编辑

小玩一玩发表于 2016-4-17 22:41
+ ~% R' @: o5 f9 T) f画个图，说明一下，这种结构的线锯锯路前后偏移的距离的计算0 K% v# x3 l1 w

$ x- X- o8 d5 ?7 ~& G, c举例：臂长50cm 上行程（即偏心轮的有效半 ...

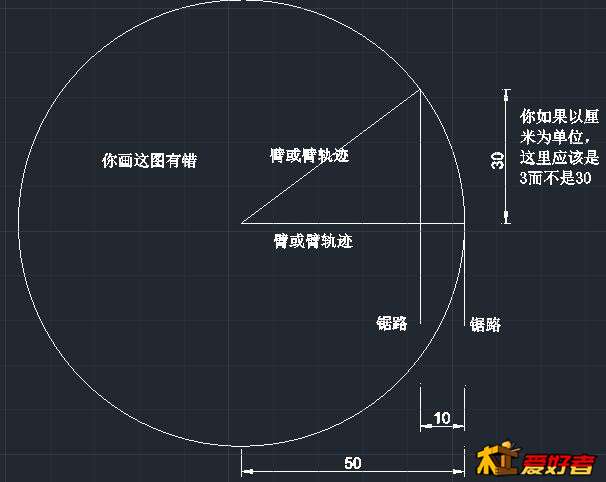

你理解错误，图也画错，算出来的数据当然也错误。第一点错误：首先锯条的上下行程不等于偏心轮的直径，上行程当然也不等于偏心轮的半径，应该说是等于偏心轮中二条轴作圆周运动时圆轨迹的直径。第二点错误：我是说锯行程大概3-4cm，而不是30cm。如果你是没看错错的话，那就是你参与计算的单位有错误。你只画锯条上行程，当然也就只有1点多厘米而已啦。第三点，数也算错，如果按照你所用的参数和公式去计算的话，应该是0.0900811462cm,少写了个“0”,约等于0.9mm。第四点，我的臂长实际也不止50cm,整部机都有一张台面那么大（看图就知道），挺大的...，有机会如果有闲的话我发个视频出来给大家看看讨论下。

小玩一玩 · 发表于 2016-4-18 09:52:29

linxg 发表于 2016-4-18 08:54
* e7 i# C8 x6 C2 c你理解错误，图也画错，算出来的数据当然也错误。第一点错误：首先锯条的上下行程不等于偏心轮的直径，上 ...

谢谢大师的指正

是0.9mm，我单位错了。我说的偏心轮的有效半径实际指的就是偏心轮上俩轴间距离，呵呵

小玩一玩 · 发表于 2016-4-18 10:10:08

linxg 发表于 2016-4-18 08:54
: S5 X! {, h$ a8 J, t9 Q6 P你理解错误，图也画错，算出来的数据当然也错误。第一点错误：首先锯条的上下行程不等于偏心轮的直径，上 ...

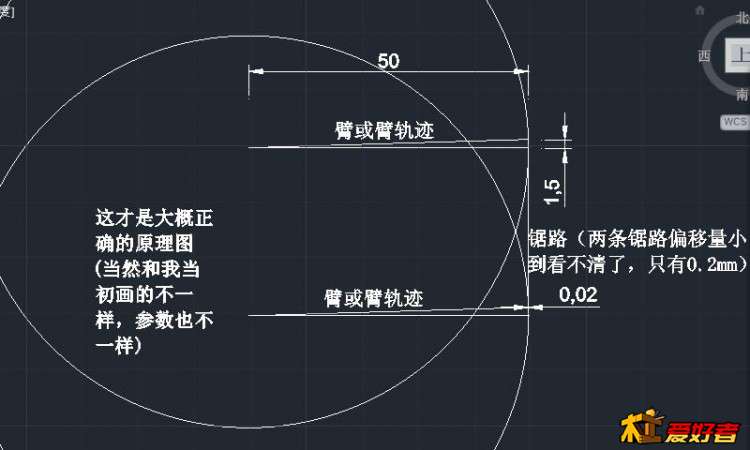

呵呵，算了下你图上的参数，臂长50cm,偏心轮半径1.5cm(俩轴间距)，按我的公式计算偏移量是0.225mm。基本和你图上标的相符。真的可以说肉眼看不出。但这个行程感觉太小了点，前后偏移不超过1mm,我觉得可以接受。

linxg · 发表于 2016-4-18 11:49:54

大师我可不敢当。前段时间看了一些成品线锯机的参数，那种配130锯条的线锯，大多数行程只有18到19mm，300锯条那些线锯机好多行程是8cm（看好多网友评价振动大，这些机都有一二百斤到二三百斤重还振动大，自己DIY的不建议这么大行程，要不然会振动到自己″跑路”的，线锯机因为要涨紧锯条，所以两臂大多时候也只是近似平行，所以锯条也只是近似垂直，你如果细心点你也会发现我上次画的那张设计图中二条臂之间也是不完全平行的，我考滤了涨紧后两臂不平行得到的一些参数、如果要准确用心计算是很复杂的，不只是简单的三角函数计算，建议用CAD直接画图后标注会简单很多。
