升级下以前自已 DIY 电动钢丝锯 电动拉花锯

醒狮

自己玩着高兴就好，剩钱是另外一说

linxg

破网之鱼 发表于 2016-4-8 21:56
楼主是机械制造专业的吗？

我呀，业余爱好而已，是前年、去年才开始玩木、专业是建筑材料和室内设计专业
3 V5 H# q9 Z4 ?# [

保定木工坊

不错看似简单，，要用心

linxg

做这机器时，在百度上也看过一部分木友做出来效果不好的原因，1．好多做出来的臂单薄平行度不好，都能看出晃动，2、传动结构也过薄，且加工过程 孔垂直度不行、3．传动比例和重要部件设计不合理

linxg

保定木工坊 发表于 2016-4-8 22:48
不错看似简单，，要用心

是呀，看似简单，但在设备有限的条件下，还真不易，我自己的设备就是一例子
+ C# F, w/ \% ]2 y% S8 Z  ?

老吴NO1

DIY的精髓和乐趣，就是乐在其中，过程和结果一样重要，不是花钱买台机器放在家里可以比拟的。

你说的对

这个还是自制的好  呵呵  DIY就是乐趣  我喜欢 顶你楼主

dsl1962

楼主太强大！必须顶！
2 O# z* A( T5 j/ C, ]5 M& q8 t能锯60mm厚的拉花锯，德国黑格尔11000多，加拿大将军只能锯50多毫米还5000。当然，DIY的乐趣和目的并不是为了省银子！

linxg

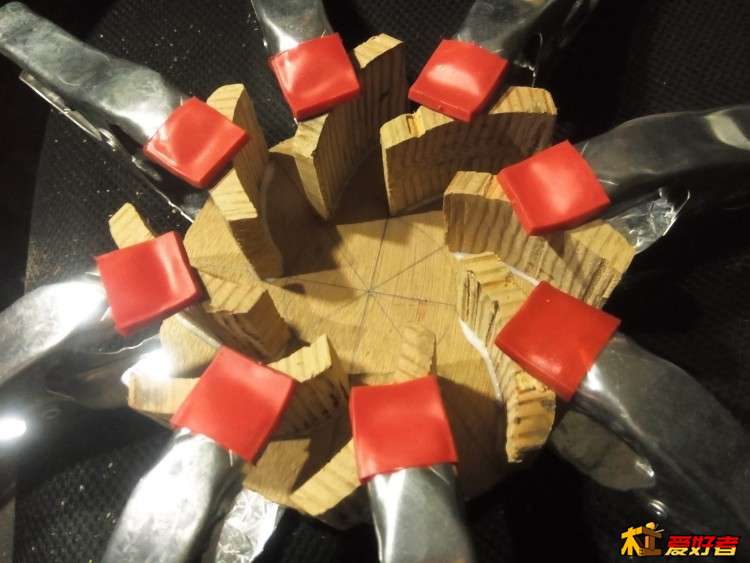

( n" J( e& D' W# }0 o+ ?前些天做风机的风叶时，就用此锯真正体验下锯厚料，能锯，但锯得无比慢，慢的速度不是成倍倍增长，但动力又不卡锯，动力还很好，尝试调查下原因，刚开始怀凝是不是锯条涨得不够紧（因为锯的时候，我用心观察下，锯条很难入肉），所以就又再张得更紧锯条，但效果不明显，我也搞不清楚，就想 如果像带锯机一样增加一导向锯条用的轴承，让锯条在拉动的过程中弯曲小点  会不会好一点，请哪位大师给指点一下。所以开厚料拉花锯机能锯，但还是不太靠谱，建议锯厚料还是带锯机好。
- E* U- g5 b4 U% K

ctxuliang1

学习了，佩服！

小玩一玩

不考虑左右摇摆的话，这种结构的锯工作时，应该不是垂直的吧，不知道前后摇摆大概有多少毫米的样子

linxg

8 p, a5 R+ y. Y7 N8 s/ d

小玩一玩 发表于 2016-4-12 17:09
+ E" w( q2 J: {1 P) G: v0 x不考虑左右摇摆的话，这种结构的锯工作时，应该不是垂直的吧，不知道前后摇摆大概有多少毫米的样子

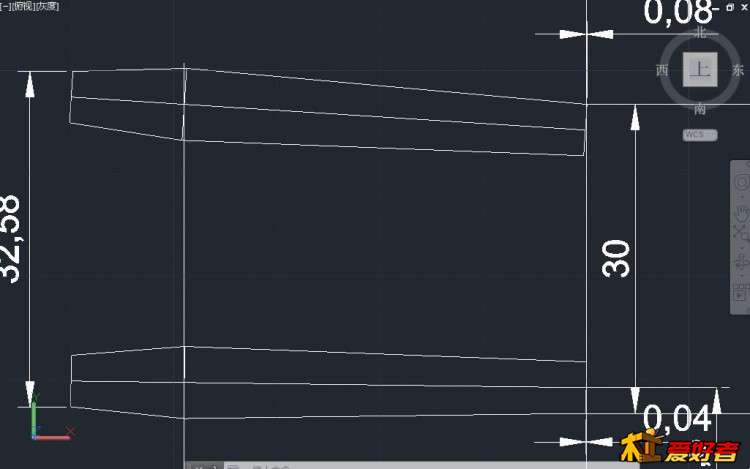

基本垂直，臂围圆心摆动，因此锯条一定会前后移动，设计时就很认真考滤这方面，这方面也很用心做，反正静止检测大概0.1-0.3MM左右，运行时基本上肉眼看不出偏移，左右摆动也很小，我加了二块挡板限制了摆动，所以也肉眼看不出摆出。这是设计时大概摆动的量，锯缝也不大，看看那羽毛板就知道了

小玩一玩

请教楼主

linxg

4 @7 s" R* W8 I2 l

小玩一玩 发表于 2016-4-13 00:16
  `5 [0 i! w. ^6 Z/ W. `% W4 U请教楼主

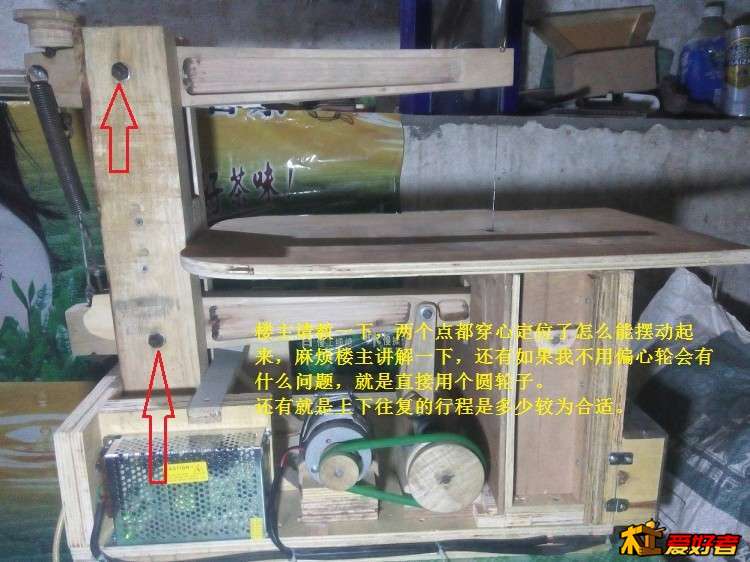

& ~# Q- _- y  x+ ~* K”二点都穿心定位怎么还能摆动起来？“  你这是要考倒我的节凑（开个玩笑），这个我能理解，但是很难用语言跟你怎么解释，不知道你还记得读书时学过的几何图形：菱形 吗，你就把它想象成一个菱形吧，你固定住菱形相邻的二个点，另外二个点还是可以摆动的。这么说能理解吗，如果还理解不了，你就用纸板剪个菱形实验一下就明白了。至于偏心轮的问题，你把它做成圆的，它同样可以转动，只不过在相同的条件下，可能振动会相对会大点，至于大多少，那你看你的设计了，你可以根据公式：F=mw^2r   和   P=mv  简单地判断（我也没有确切去计算，只是大概粗略估一下）你要做成什么样，我把它做成一半重点，一半轻点，当轴转动的速度一定时（恒定时），半径和质量（指偏心轮二半质量的差）越大，离心力越大，而臂等 你可以近似看成是一个上下运重的物体，质量和速度越大，贯性越大，振动就越大，而臂运动的速度又跟轴的转速和偏心轮的二个轴的轴距有关，额定时间内转动一周，二个轴距越大，速度就越大，贯性就越大，振动就越大。所以把离心力和贯性想象成二个互相抵消的力，就可以减轻振动。你以你的锯条行程我也无法跟你说一定要多少，没有固定值，得看你那锯的臂长度，臂的质量和轮等等参数想做得多大才行。我的好像是大概3到4厘米左右，以前量的忘了。我只能给你点小建议，要是锯小，就别太大行程，否则振动加大和精度都会降低（锯条会偏移的量等，当然太小也不行，效率降低，磨损会加大，锯条发热等等.....）.以上解释用的语句可能不够严谨，请勿咬文嚼字，就只是意思说一下而已，高手和专家和高材生等等请无视

A简单A

强，高！未必要有好的工具，有创作的心，加上手巧，一样出好作品！
