升级下以前自已 DIY 电动钢丝锯电动拉花锯

linxg · 发表于 2016-4-8 01:44:23

本帖最后由 linxg 于 2016-4-8 17:48 编辑

看到老外D的一个电动钢丝锯后，一直心痒痒，于是年前就仿了一个，考滤自已的理解和需要，做了部分的修改和更进。
近期觉得有些不够理想又重新做了下升级。
先来几张图再慢慢细说。
材料：
1 木材：都是以前留下来或捡来的边角料，最好的料我拿去做二支臂和立柱了。

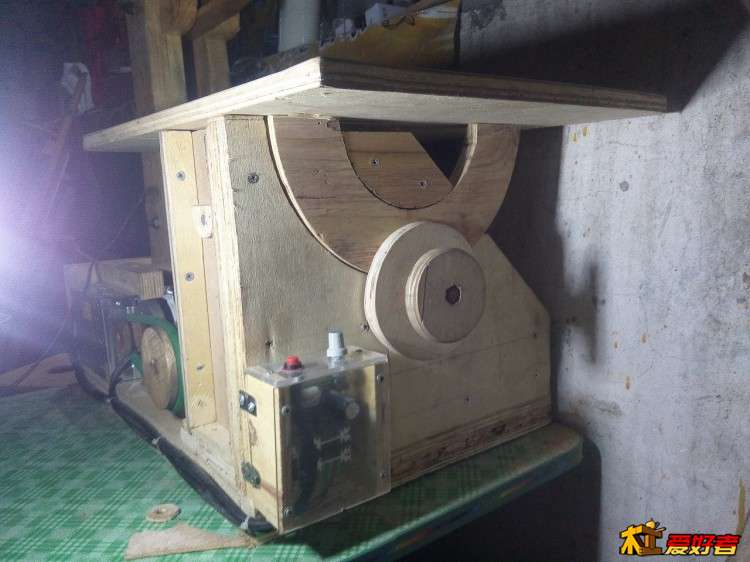

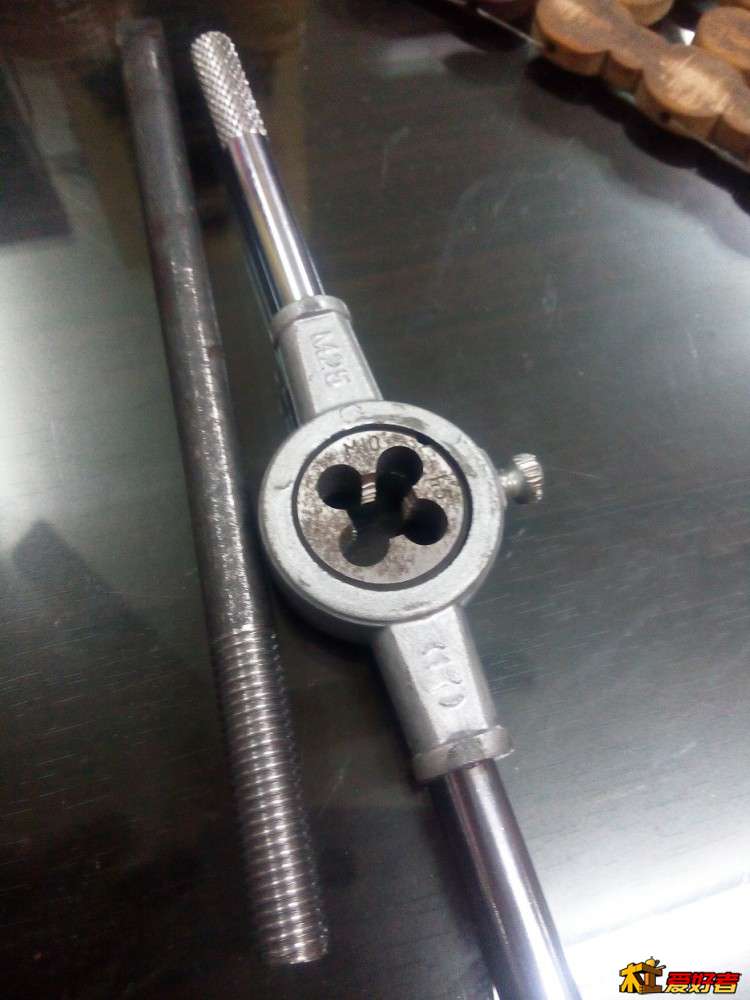

2 轴:部用钢筋磨制（没金工车床，只能靠磨），部分用螺丝，传动轴用光轴
3 轴承：10内孔4只，带座10内孔的2只，6内孔4只
4 螺丝螺铨：自功螺丝长短各一些，螺铨M5-M10及对应螺母
5 电方面：12V直流电机100W，10A开关电源，无极调速板，开关，电线..
性能和参数:

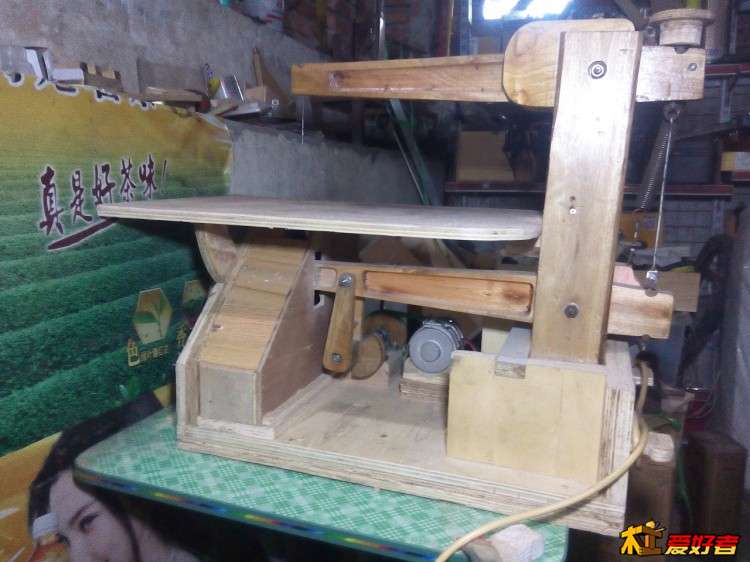

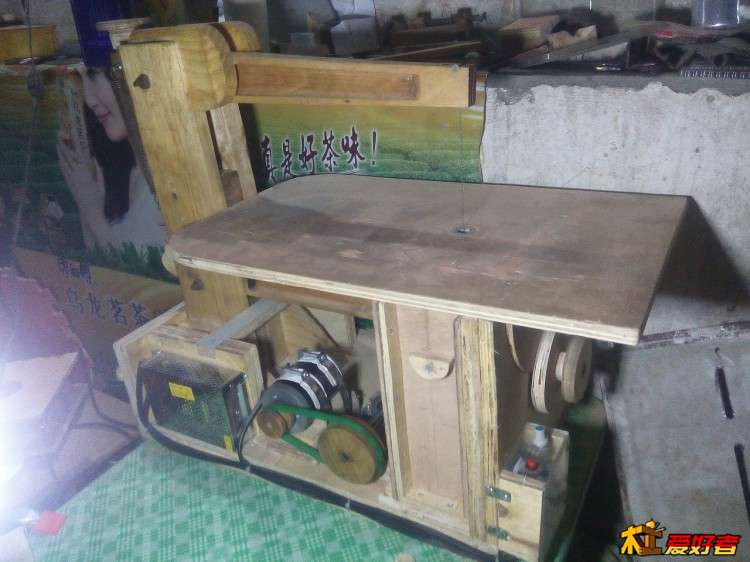

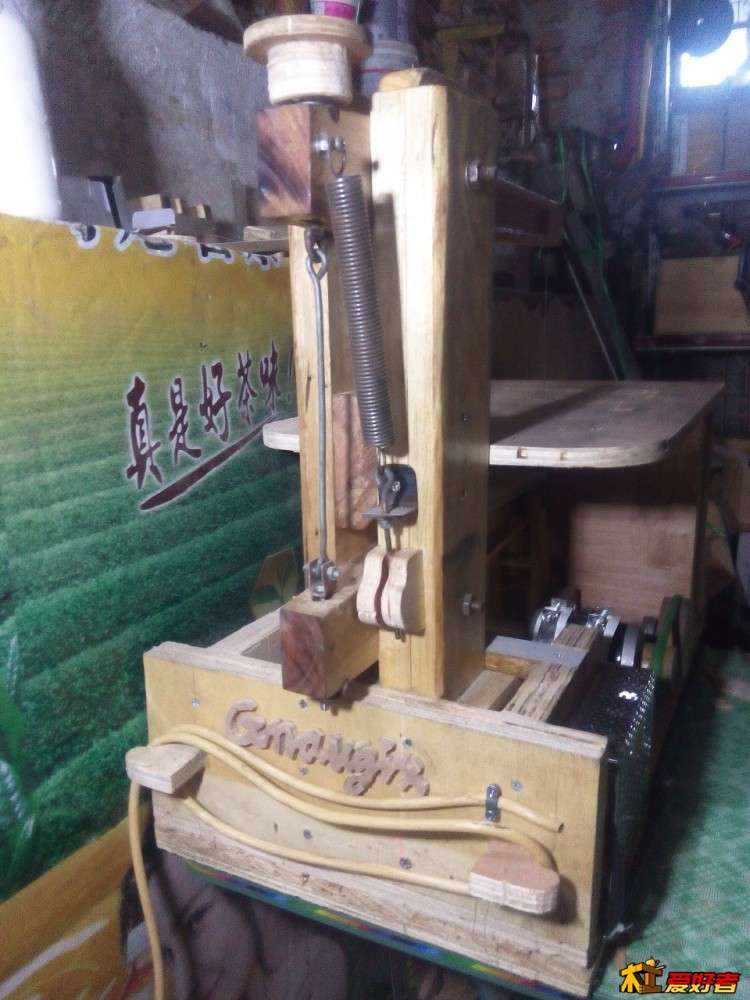

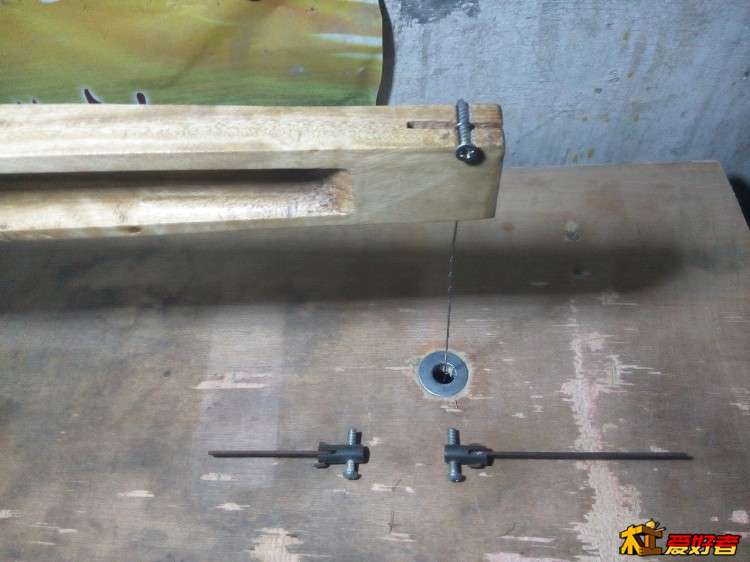

   能装配300MM钢线锯条或钢锯条或加配件装130MM拉花锯条.
   最大切锯厚度大概100MM左右(太厚的料锯得太慢).

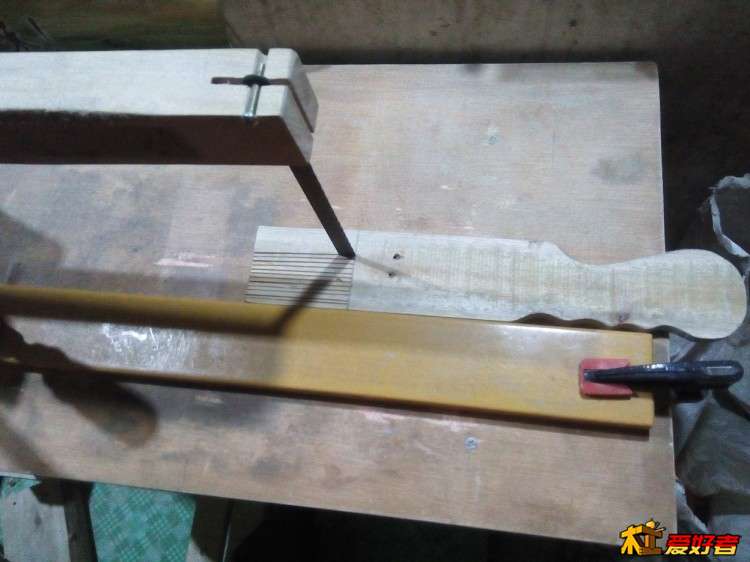

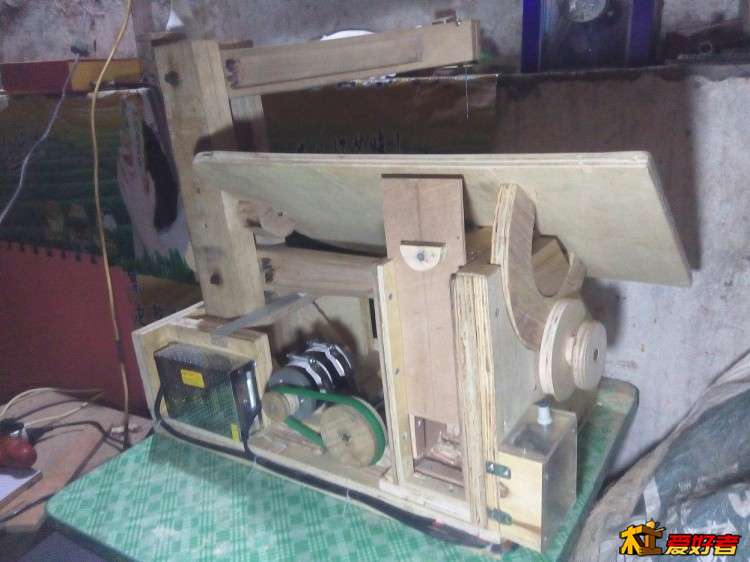

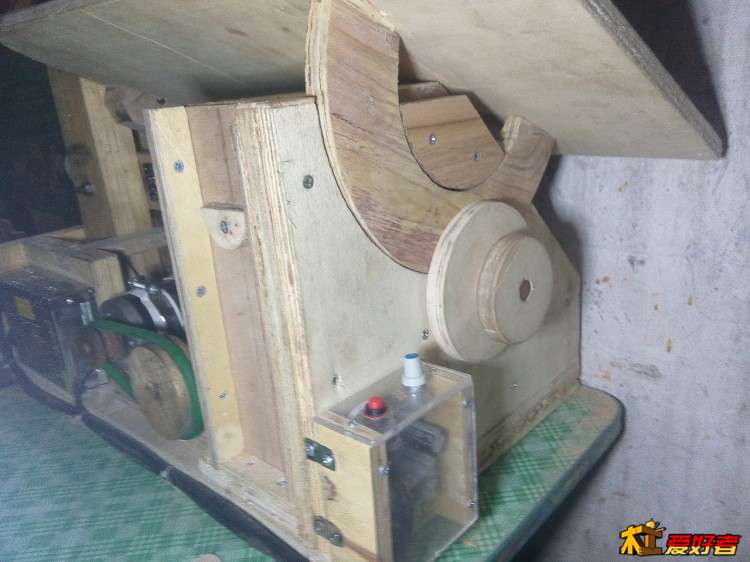

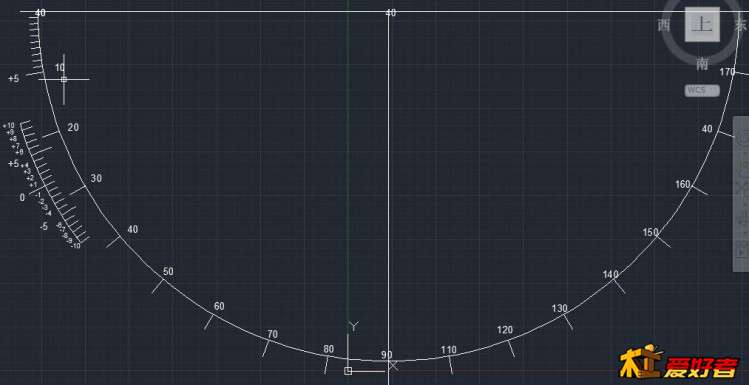

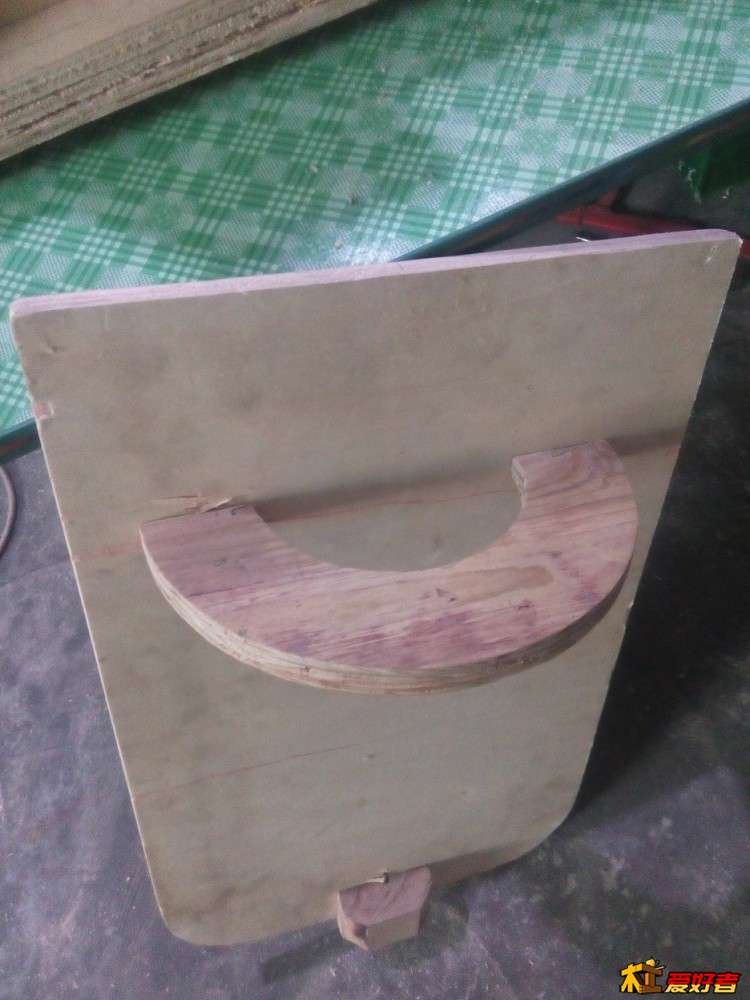

   倾斜锯切角度0-45度.
   电机最大转速:3500转左右,无极调速
   传动比例
   锯条锯幅度
   臂长
对比和改动升级的地方：

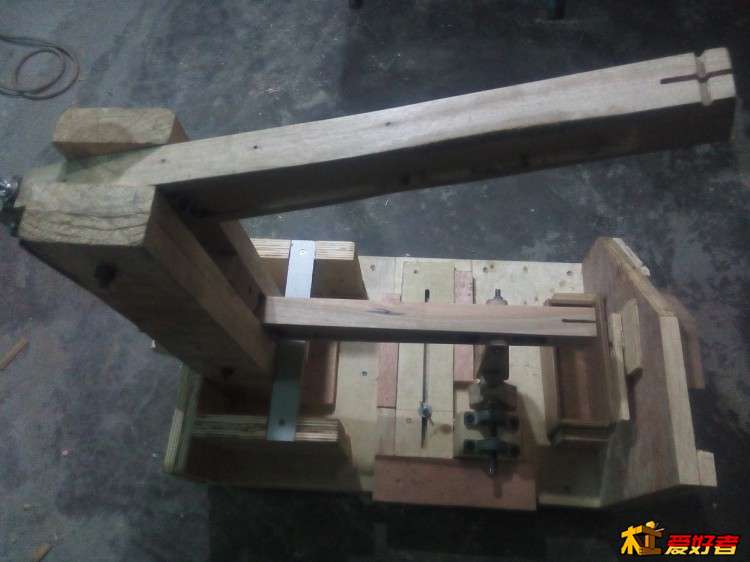

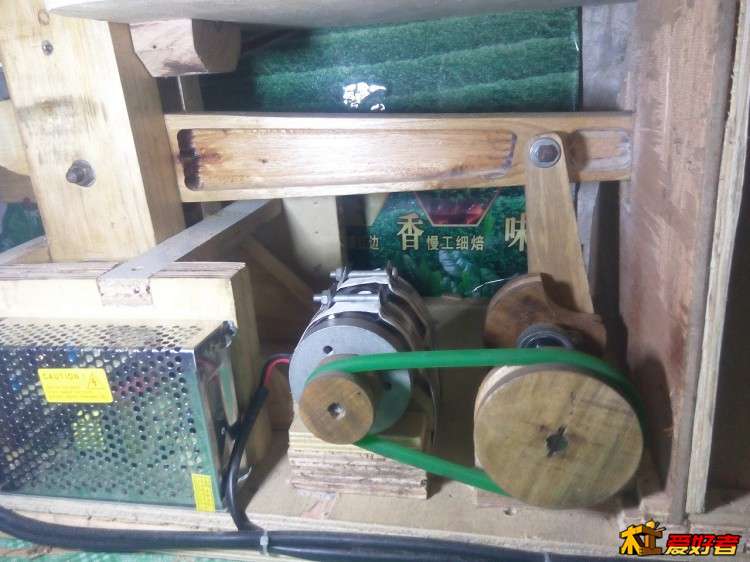

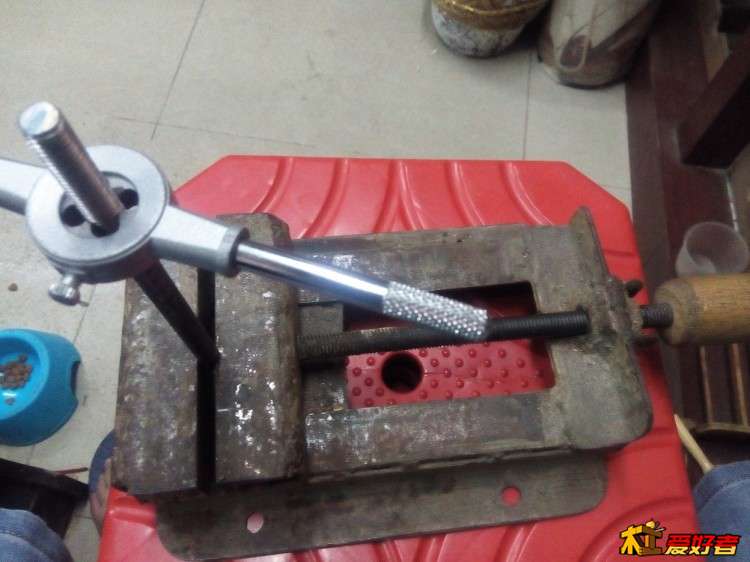

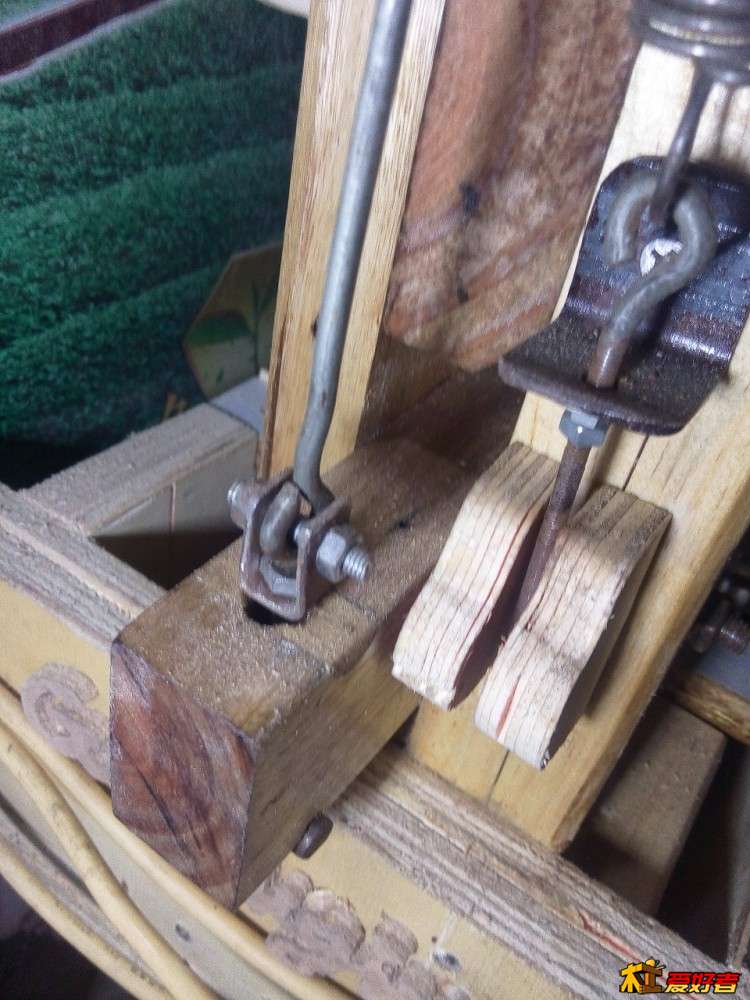

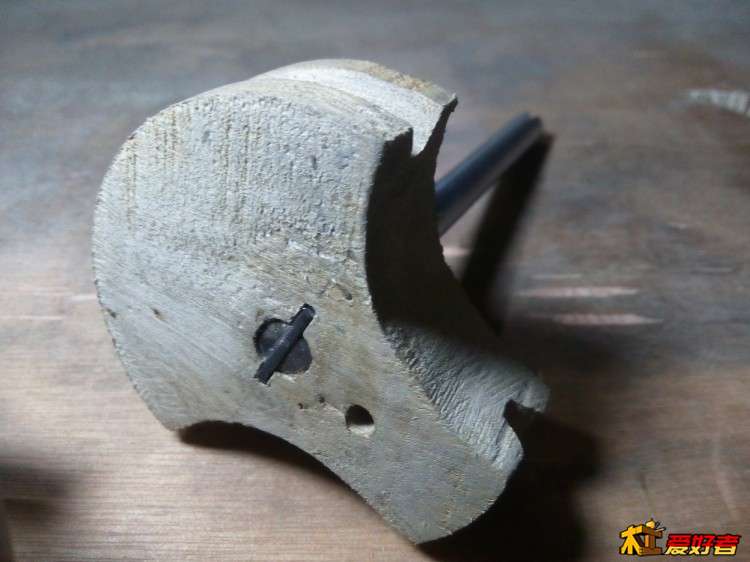

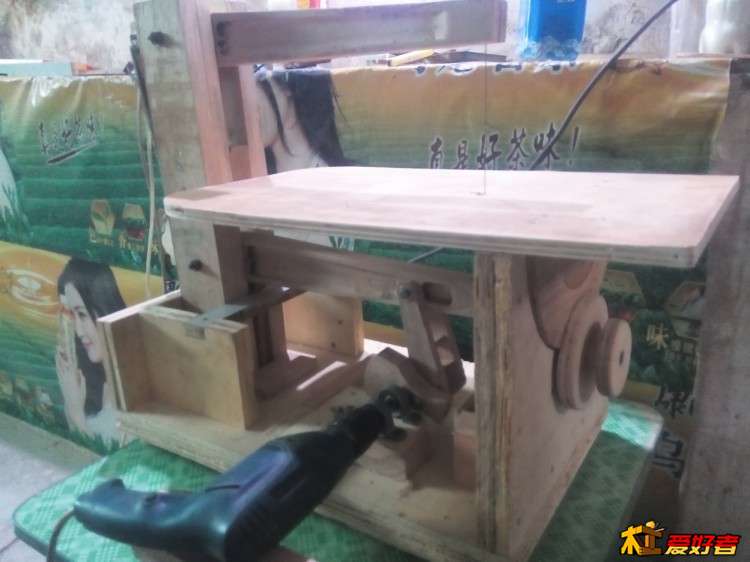

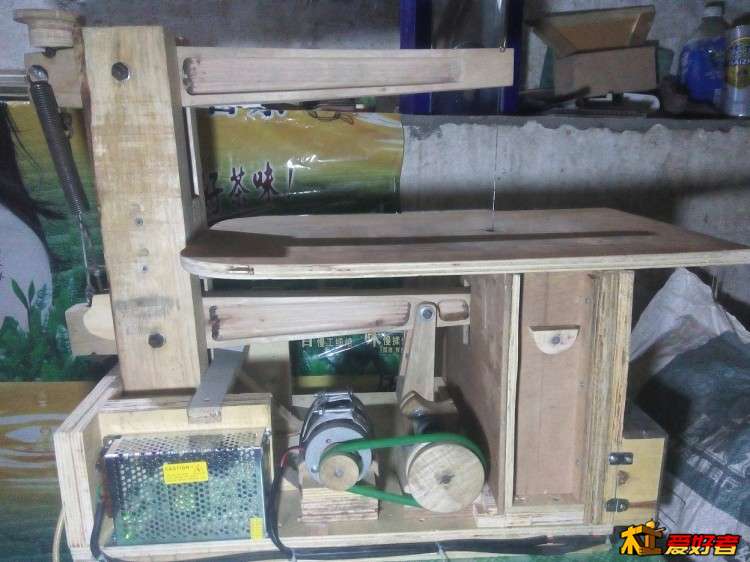

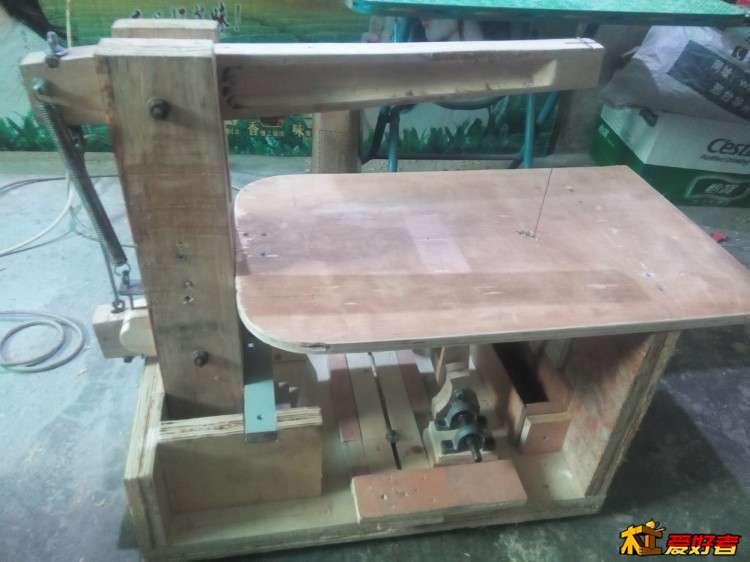

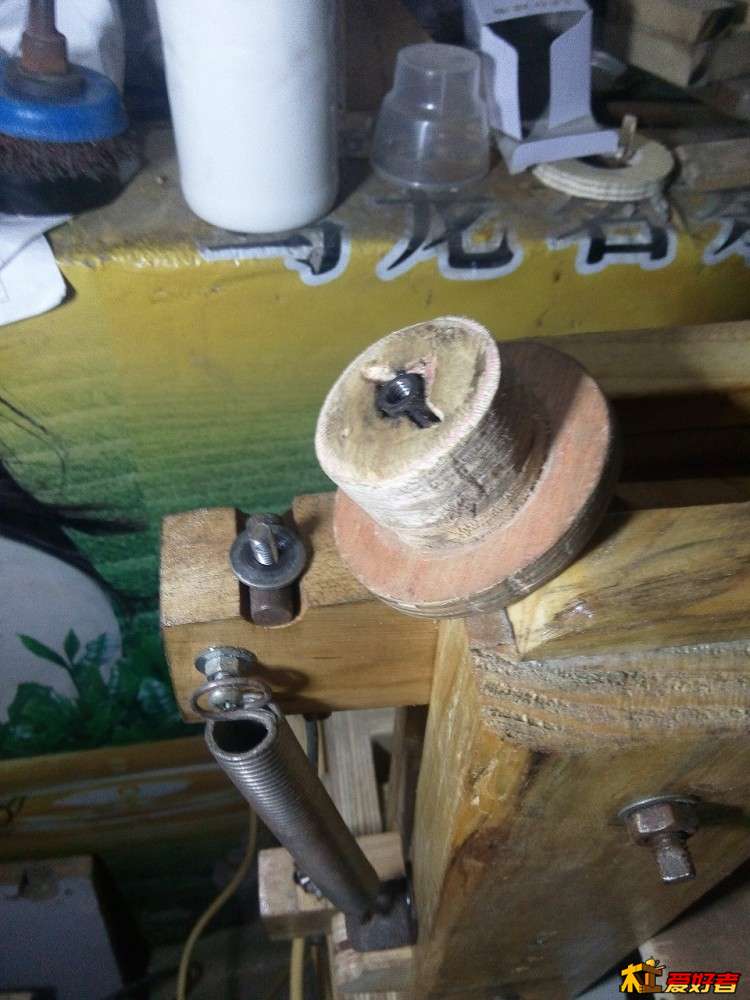

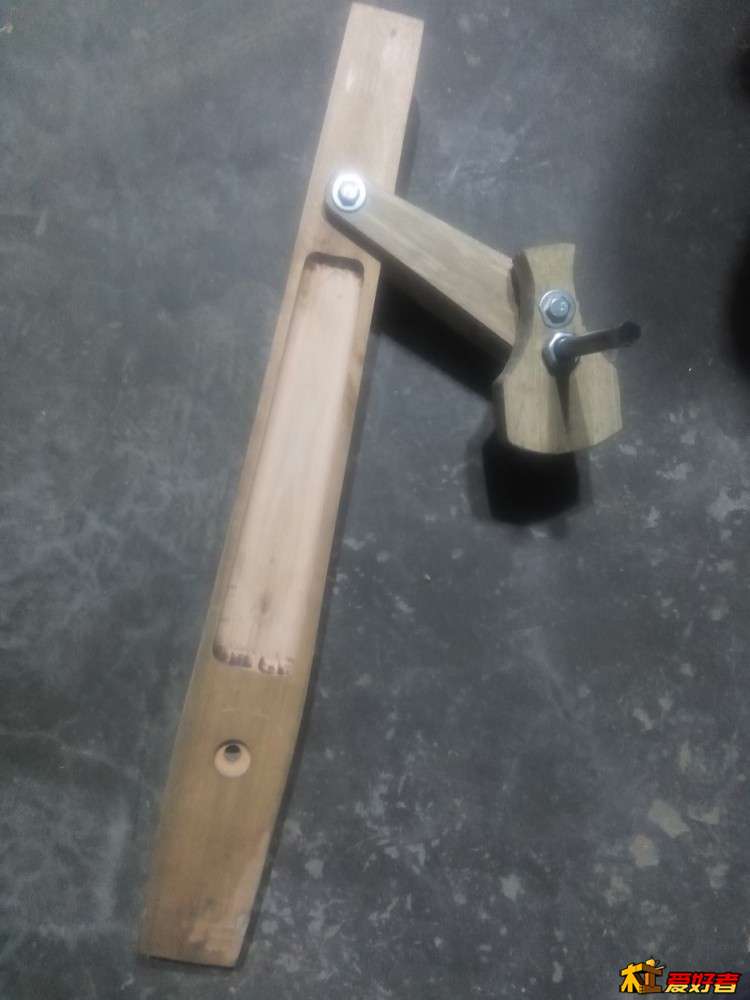

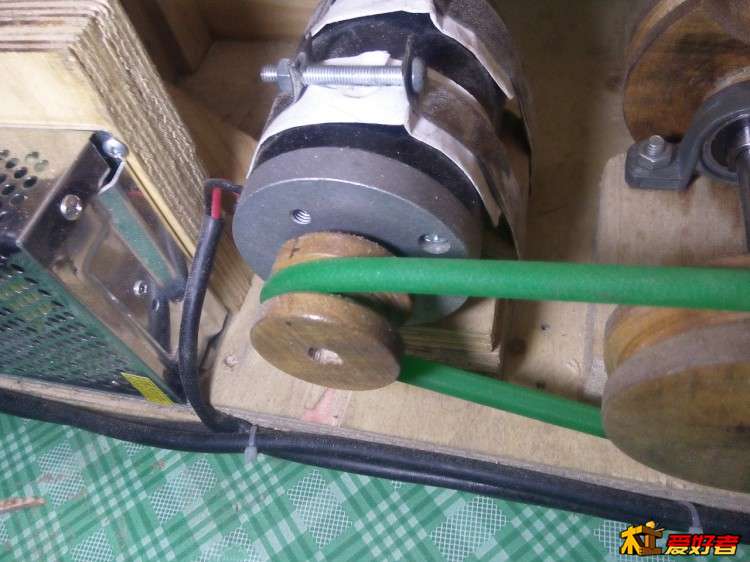

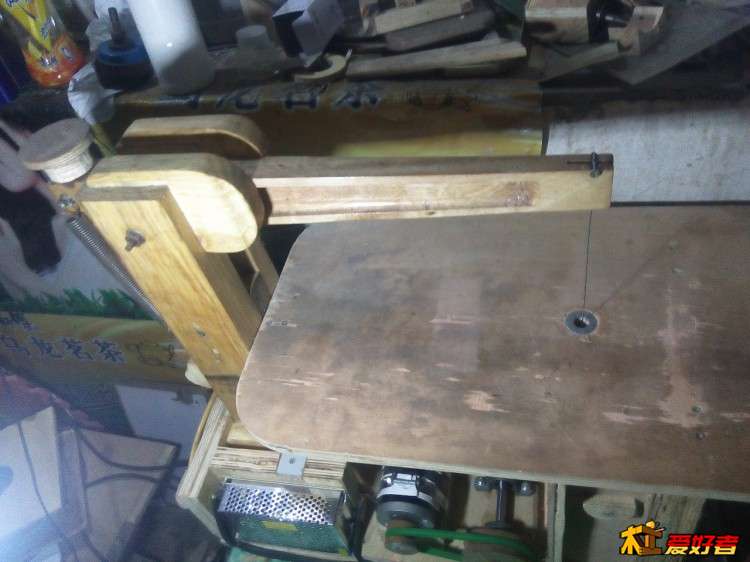

   上次用电钻直接做动力，这次用电机带皮带，上次用螺铨做轴，这次用光轴，传动机构等重做，整机再做加固，也重了不少，估计有几十斤了。涨紧螺母用市面上的普通螺母，太薄，这次自已功牙制作。

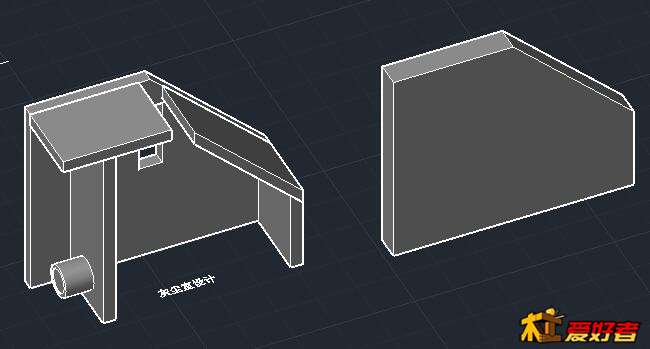

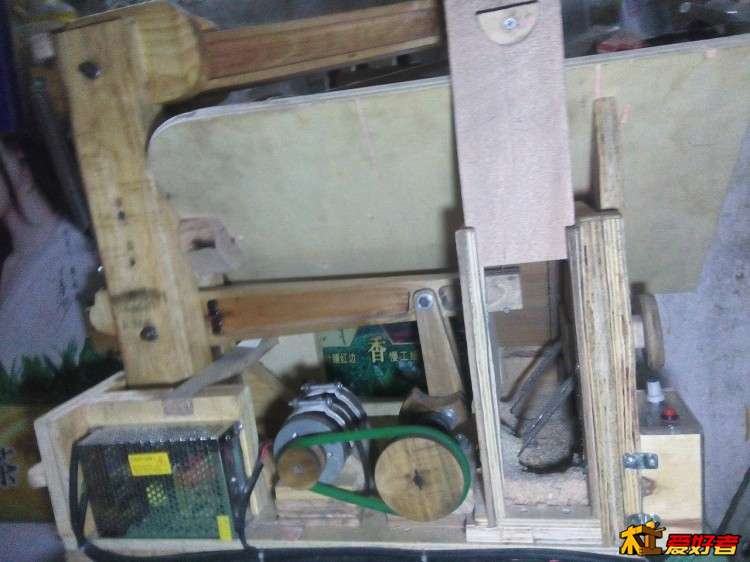

加装防尘集尘室，灰尘集中收集(还没开吸尘器用吸尘孔，以后再开，隔尘还差二个小小部件没做没装上去，以后再慢慢来)。
动力方面更强劲，低速时更有力，厚厚（60MM厚以上）的木板没有一点卡锯或拖泥带水的感觉。

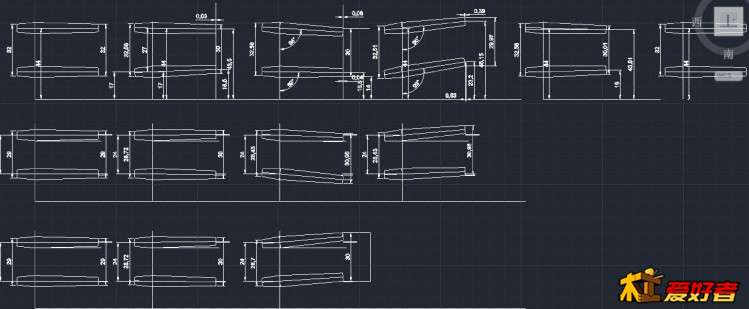

更令我惊喜的是振动更小得多，比我预想还要小。锯条锯动时偏移量更小，锯切更准确，锯切速度更快。
上次没上油或漆，每到阴雨天等潮湿天气时，木材吸湿澎涨总卡得紧，要松下螺母才能转得更顺畅，这次关键部位上木蜡油，相对好点。还有一次零零散散的改动，这里就不说了。
费用：
   这次升级费用：电机42元+调速板18+电源25+一部份螺丝光轴等算15元=100元，工力和电费不计
   整机费用：大概超不过150元。
希望各位木友赐教，多多交流下，并多多支持下，能多多顶得高一点的，到时再发一些大概尺寸，或细节部位等等，图片太多，就先发这些。

linxg · 发表于 2016-4-8 02:04:25

以后再加个吹尘机，装配集尘的二个小部件，或许会换好点的台面

黄金战舰 · 发表于 2016-4-8 04:01:56

好牛逼啊

linxg · 发表于 2016-4-8 04:11:45

谢谢，制作设备很有限，目前暂时只能这样

岁月如歌1989 · 发表于 2016-4-8 05:09:39

真不错

luckyforest · 发表于 2016-4-8 05:51:24

买一台线锯才多少钱？人力成本太不划算，而且机械传动的结构一定是要用金属的！木头表面不光滑，冷缩热涨系数大，而且加润滑脂效果不好，用铝合金板做效果好很多，加工难度和木材差不多，就省了一点材料钱而已，买一台更好，不玩了还可以卖

linxg · 发表于 2016-4-8 07:28:40

本帖最后由 linxg 于 2016-4-8 08:33 编辑

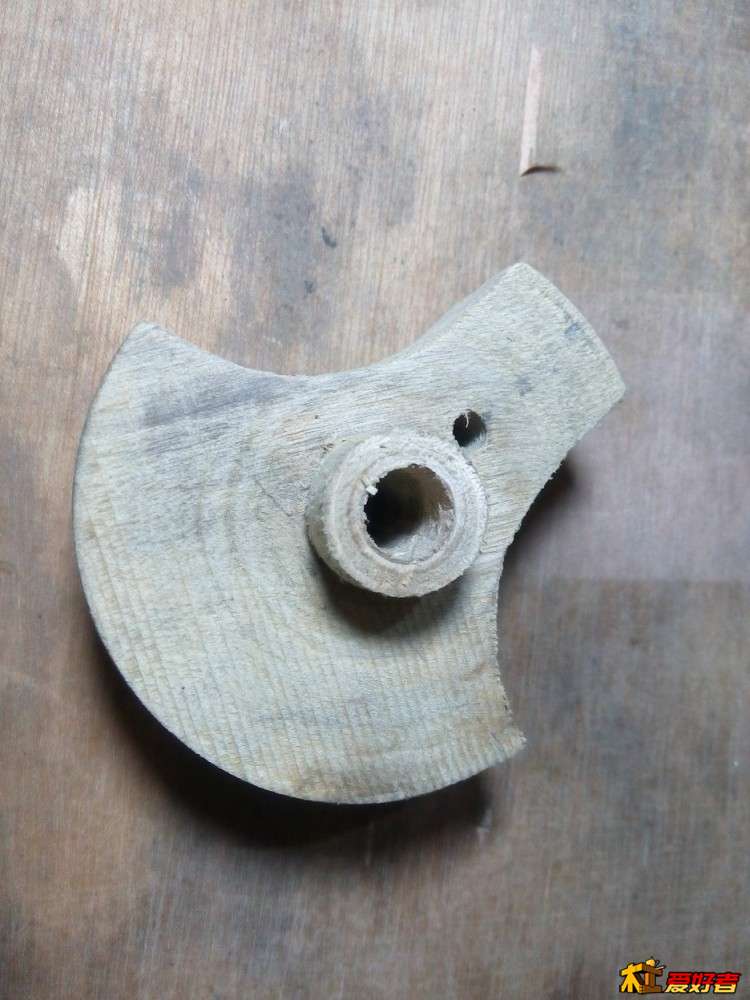

这么大行程的线锯机应该在千元以上吧，X宝上那些500元下的都小130锯条那种，能锯个二三厘米厚就算不错。谢谢你的建议，我会参考，不过有些观点我倒与你有小小不同的见解。我觉得这机器光滑度倒是次要的，因为我每个传动件都是用轴承连接的，没有面与面接触。还有热涨冷缩也不是很明显，因为温差不明显，可以忽略，反而湿度对木材有更大的影响，因为没有上漆的木材本身就会呼吸，体积变化也大。不过用金属件可以提高加工精度，还更好做动平衡，这点不错。线锯机的最大弱大之一就是振动，臂上下运动的贯性和偏心轮的离心力都是造成振动的很大原因，要使这二种力尽可能互相抵消才能更好减轻振动，所以臂的质量和偏心轮的质量和设计都很重要。我前面为了尽可能减轻臂的质量还特意去买了把电子称，目的就是为了更小的振动。。。不知分析得对吗，各位木友，请多多指教：怎样做动平衡，怎样让振动最小化？
