用密度板 DIY 开榫机~~~~

   火... [复制链接]
 楼主| 发表于 2009-11-26 20:23:42 | 显示全部楼层

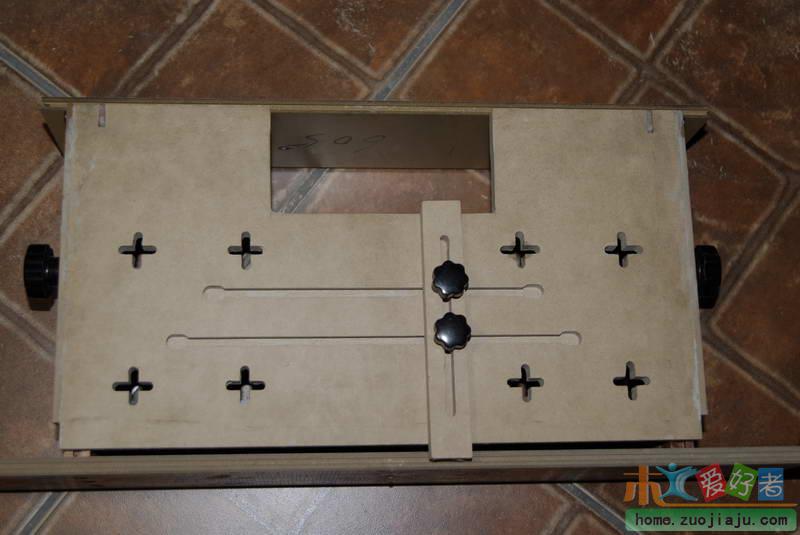

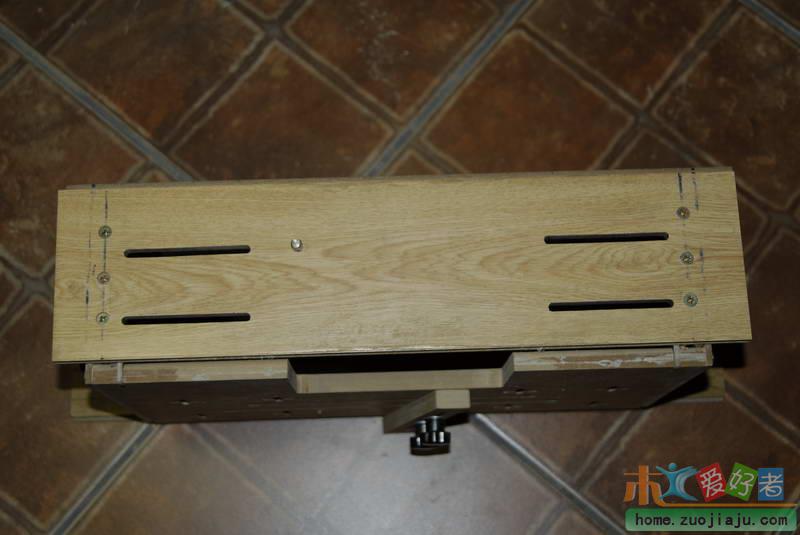

第三张板正面和反面一样
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2009-11-26 20:25:17 | 显示全部楼层

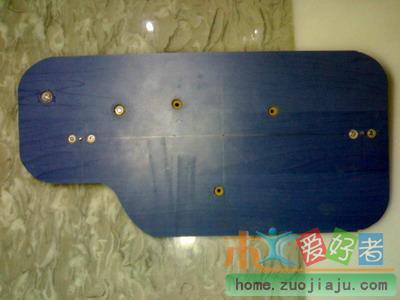

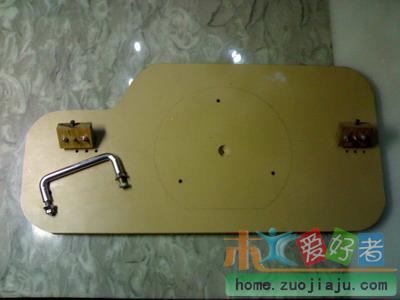

面板
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2009-11-26 20:26:10 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2009-11-26 20:29:35 | 显示全部楼层

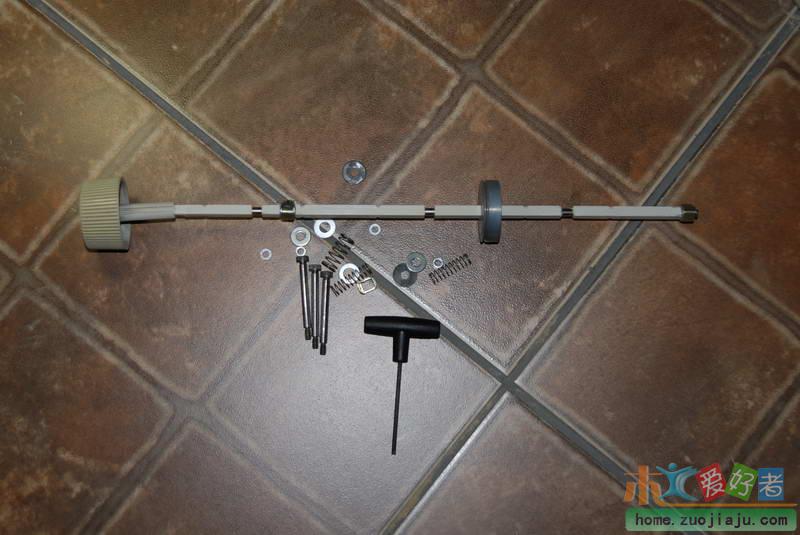

配件
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 20:32:36 | 显示全部楼层

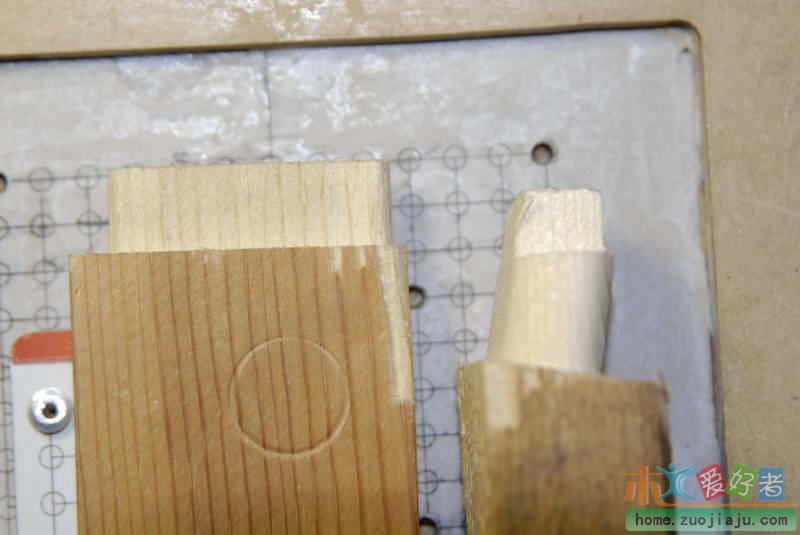

刚开的几个榫,模板的精度很重要~~~~~~~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 20:34:27 | 显示全部楼层

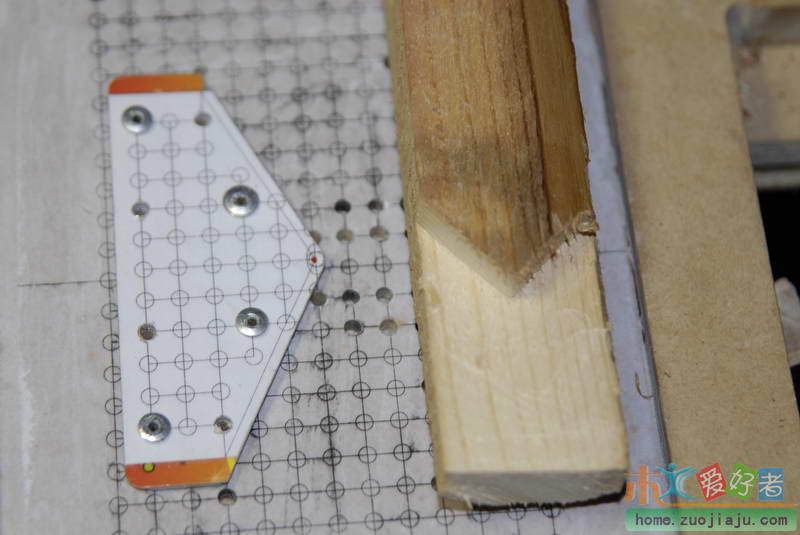

第二个模板计算有误,变成尖角 ,应该是圆的,这样才能和母的那边接好
回复 支持 反对

使用道具 举报

发表于 2009-11-26 20:37:00 | 显示全部楼层
不错!期待最终定型品应该是铝合金的吧!
回复 支持 反对

使用道具 举报

发表于 2009-11-26 20:38:41 | 显示全部楼层
第一个佩服的!I服了YOU
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 20:39:02 | 显示全部楼层
照片的显的很脏.是因为我怕密度板不耐磨,面上刷了一层速干胶,硬度有确增加了,但是显得很脏~~~~~~~~~
回复 支持 反对

使用道具 举报

发表于 2009-11-26 20:43:29 | 显示全部楼层
本帖最后由 大米饭 于 2009-11-26 20:44 编辑
7 ^6 {+ h* ], r/ X- h+ T4 k9 T  ?- X* U- q( [
量产推广,值得模仿。9 G/ ]. Q4 D  P3 @/ b) H% V1 ~
感谢奉献,感谢分享!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 20:46:49 | 显示全部楼层
面上第一层和第二层的相对移动是为了做双榫吗?下面那条横着的长螺杆何用?  I* t/ d5 `1 M, L$ S7 _
lby111 发表于 2009-11-26 11:50
, S; I; t0 q# P1 L; p

+ L1 R( m1 L5 d- s" L$ v; s: ]+ ~3 f. @/ [0 }, m
    定位,也可以作双榫,一次最多做四个,我不知道你说的是哪个长螺丝,横着的是根铁棍,是为了定好位置夹紧用的,竖着的是三个塞打螺丝,定位兼滑动
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 20:49:20 | 显示全部楼层
楼主好牛呀,这个能开明式粽角榫?: u1 t5 s0 [+ u- w  u8 y5 x# f
leonlinking8800 发表于 2009-11-26 10:26
, [5 c; V4 l. r7 {1 |. k8 a
8 H3 h# U+ w- n/ D, \0 G/ P/ ^; v
% L& }1 m: F, r
    有这个想法,不然也就不做这么宽了,正在设计模板,但这么长的铣刀只有找到1/2的,想用1/4的先试试但长度好像不够.也不知道五金王那有没有
回复 支持 反对

使用道具 举报

发表于 2009-11-26 21:08:11 | 显示全部楼层
同学的力量是非常强大的!
回复 支持 反对

使用道具 举报

发表于 2009-11-26 21:31:44 | 显示全部楼层
是否挖槽的时候,槽的宽度只能是铣刀的直径??
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 21:39:27 | 显示全部楼层
是否挖槽的时候,槽的宽度只能是铣刀的直径??% Z. H) b- ^9 c3 d: ^+ d7 a( [
xlpot 发表于 2009-11-26 21:31
9 M- c6 d0 y' i, G. Z

' N1 x* n$ z/ |4 W4 d2 ^! Q% ^( A" P& F! @+ c0 i' s  g# ^
    可以比铣刀直径大,但不能小
回复 支持 反对

使用道具 举报
