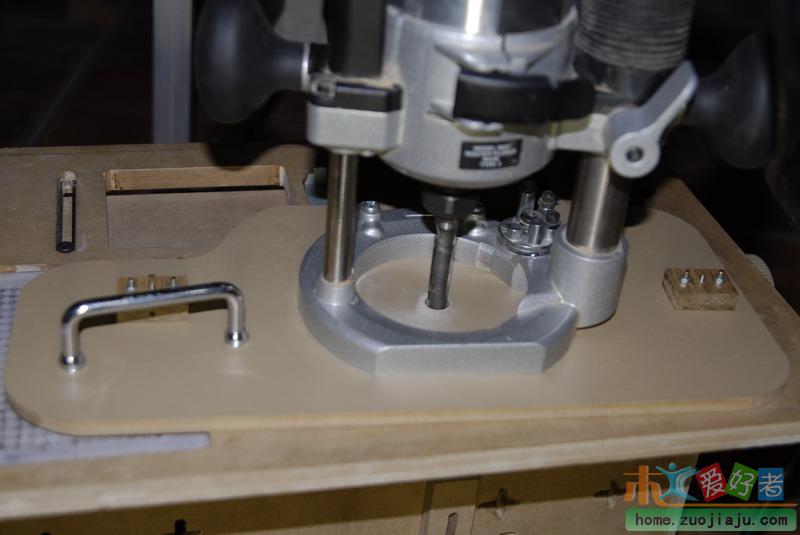

用密度板 DIY 开榫机~~~~

tjshbx

tjshbx

回复 4# 严丝合缝
- s5 ~8 j2 m( h" R5 }
+ A1 B. e# Y5 x* Z  P) X' I
草图大师弄不好,就用visio画的,很乱{:1_215:},没在这台机器上,一会拷过来,

严丝合缝

回复  严丝合缝

7 U! ~3 G3 L& K% T
' X- A5 I: D* v# Z9 M草图大师弄不好,就用visio画的,很乱,没在这台机器上,一会拷过来,
& c& Q% j9 |, e" r% Ltjshbx 发表于 2009-11-25 22:52

' p$ q' b3 [% Y: p' j# Y) b

    我有visio， 快给我们抄袭一下吧 都是手工做的？ 开始我还以为是用CNC加工的呢

tjshbx

回复 13# oyeah8088
# u& a, m: @4 o' {
) _9 T& Q0 j  V4 v; X
    把F夹最下面的突起挫平就行了

long1898

越看越眼花,发原理图！

严丝合缝

2 X4 }& F/ Q% p) ]

越看越眼花,发原理图！
) ~/ B& L; q9 q; |* Blong1898 发表于 2009-11-25 22:56

4 m' z. `. D( G( m: V4 d( _    Leigh FMT jig 原理 google一下自己看

刚中毒

我有visio， 快给我们抄袭一下吧  都是手工做的？ 开始我还以为是用CNC加工的呢
严丝合缝 发表于 2009-11-25 22:54

# ^6 w9 e" S8 Y% T2 E% G1 t
8 w4 q  s8 B0 y4 `) jCNC是什么啊，中国网通？

捞仔

难得的强帖

和尚爱潘婷

牛啊！期待！

tjshbx

再说一回.许看不许笑~~ 制做模版.rar (208.52 KB, 下载次数: 1632)

2009-11-25 23:25 上传

点击文件名下载附件

tjshbx

制做模版样板.rar (176.98 KB, 下载次数: 1128)

2009-11-25 23:27 上传

点击文件名下载附件

tjshbx

制榫计算.rar (96.82 KB, 下载次数: 960)

2009-11-25 23:28 上传

点击文件名下载附件

tjshbx

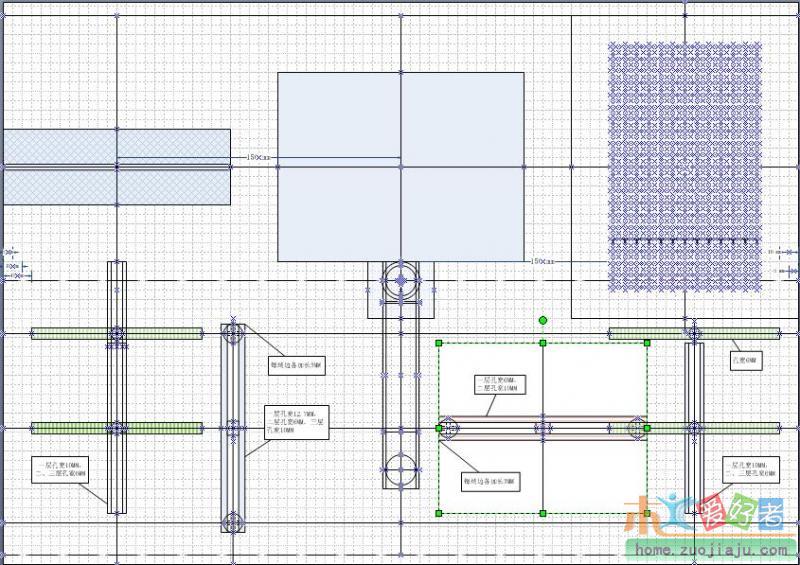

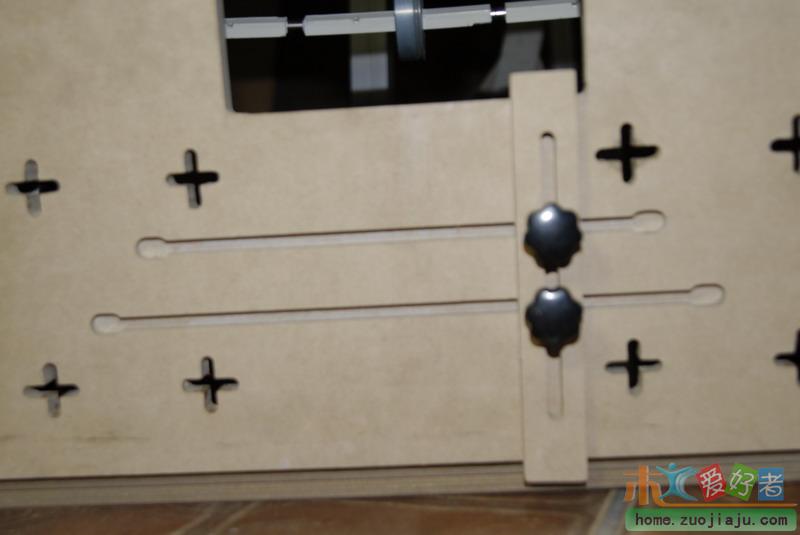

制作模板的图说明一下,这张图实际是三层,整个是第一层,粉色横线的是第二层,绿色竖线的是第三层
第一层是用三块5MM的密度板粘起来的,上面标的尺寸是指这第一层的三块板子,第二层是用两块密度板粘起来的,第三块直接用的复合地板,这三块板子用三条塞打螺丝穿在一起,受力的地方,就是第一层中间加了钢片
4 V/ e$ O0 f/ _+ n反正比较乱,也不知道明不明白{:1_215:}

tjshbx

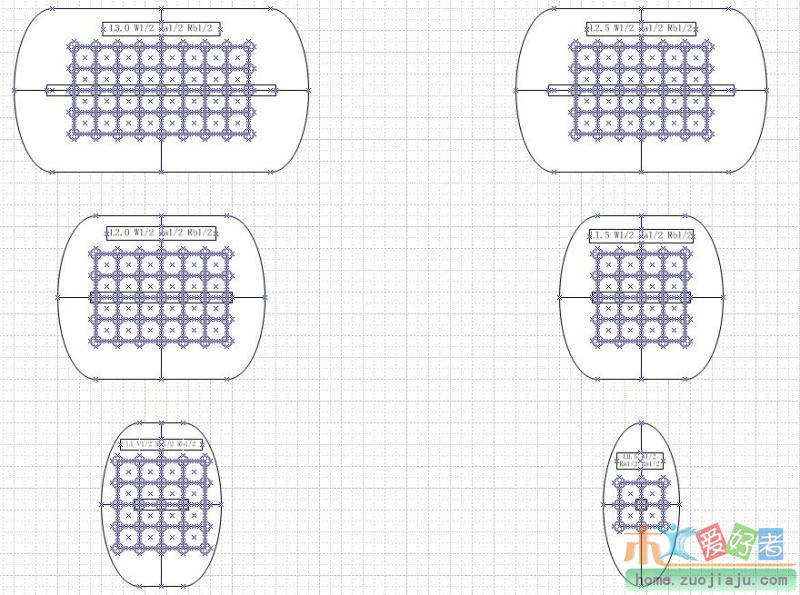

第二张图就是做榫的模板,也是用VISIO画的,因为我这的铣刀都是英制的,为了好计算都用英制的了

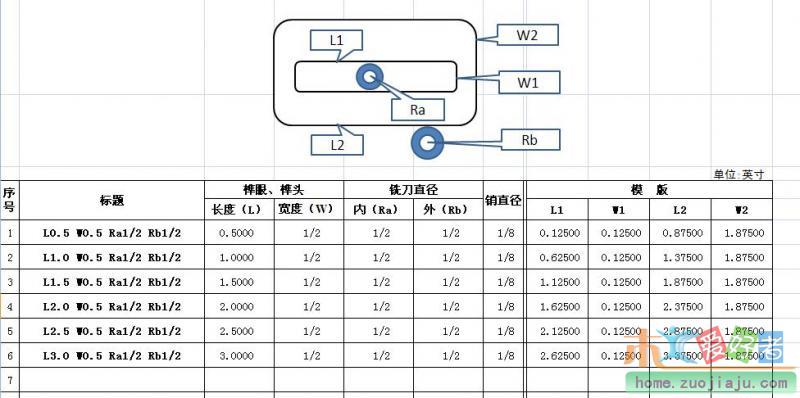

第三张是EXCEL的,是计算的公式,也是用英寸为单位

sunscape

看第三图明白了L1的道理，L2还要研读，。原来像棋盘的图二是visio的制榫图，先加分
