用密度板 DIY 开榫机~~~~

fnwlq · 发表于 2009-12-2 21:44:48

我下载不了啊

fnwlq · 发表于 2009-12-2 22:11:34

每看动啊

fnwlq · 发表于 2009-12-2 22:35:43

我的刨花被抠了了，但是不能下在啊啊

qianmin77 · 发表于 2009-12-3 15:30:32

记个地方。。。有时间再来研究

liuoyie · 发表于 2009-12-3 17:51:43

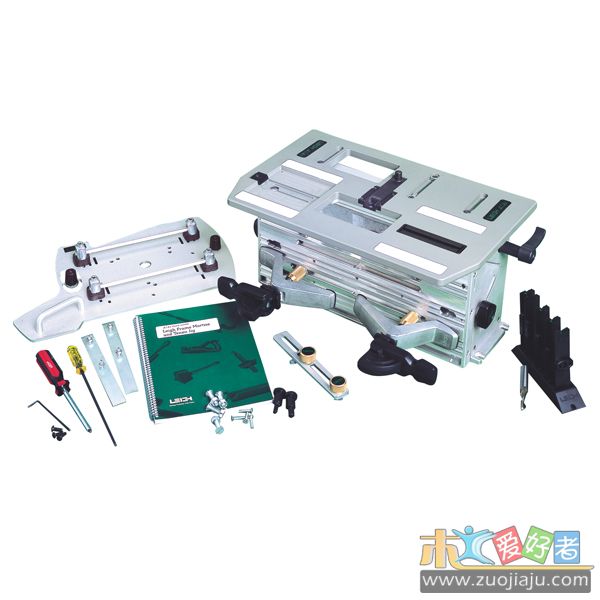

高实在是高，下一步有没有升级计划？可尝试山寨一下高级版的开榫机

tjshbx · 发表于 2009-12-3 18:52:31

回复 103# baishuilhs

不好意思，出差刚回来。
原本也想用SU来画，怎奈水平有限，画不好。感谢baishuilhs
实际上尺寸大小可根据自己的情况来确定，我是因为用A3纸来打印所以是按照这个尺寸来设计的。那几条滑道的宽度是根据买到的螺丝来确定的，我用的是6MM的塞打螺丝（帽是10MM），定位用的也是用的6MM螺丝（帽12MM母10MM），铣刀用了6MM，10MM，12.7MM等几种。

tjshbx · 发表于 2009-12-3 18:59:22

回复 100# 求求

我觉得如果这样设计的话主要有两个问：
1、要有两块一模一样的模板
2、感觉操作时不方便，两支手都要掌握好才行，按照老外的设计左手掌握方向，右手掌握平衡
我也没经过实践，仅是想法，现在用的时候感觉还比较好操作。就是模板不太好弄，有CNC的是方便了

fnwlq · 发表于 2009-12-3 19:03:04

我为啥下载不了啊

tjshbx · 发表于 2009-12-3 19:09:48

回复 102# 少年天真

1、那个方孔的作用是什么？方孔下面的螺丝是做什么用的？
答：方孔是为了露出下面的板子上的定位螺丝，就是你所说的方孔下面的螺丝。
方孔下面的螺丝是为了定位用的可以定一次位横向铣出二个榫。
2、2、3、4长槽都是控制这个版面前后移动的吗？为什么需要三条？为什么长度不同？
答：2、4是控制前后移动的，3和方孔下面的螺丝功能一样只不过是纵向的，这样定一次位可以铣出2X2=4个榫
本来2和4是一样大小的但因为是手工制作，又是密度板，不是铝合金的感觉精度不好控制，就把4加大了，用两条螺丝来保证精度，2是空间不够了，所以没加大。
3、那个金属条是用来对刀头的吗？如何工作？
答：是，在木头上确定好中心点，把金属条推出，用前面的小孔对准。
4、这个旋钮的作用是什么？
答：定好位，固定板子，使其在工作中不移动
