木工凿子，贴钢的好还是全高速钢的好？

机械师学木工

村西老张 发表于 2016-12-20 23:20
1 B7 A# i. p+ T- r3 i我钳工技师也不算高手，找骂!发个中级钳工的也高手

别吹，把你的高级拿出来看看
5 a& V9 {5 @, S) @: U1 ]9 I1 U1 d  F

机械师学木工

村西老张 发表于 2016-12-20 23:33
平台都这样了，还能用，真是高手。

& S+ p3 \/ G) U& s8 D( T6 J别装了，看得懂吗？国家一级检测平台。
+ U( j4 V; y" A2 L

紫小檀

机械师学木工 发表于 2016-12-20 21:10
实在不想和你讨论这一问题，整半天，完全绕回去了，上面清楚的写明“复合材料制作的刨刀”你可以认为贴钢 ...

依呀呀，机械师傅，看你说话，我急，咋介不接地气来
　说你不懂吧，你大部头书都能把柜压死，上面清楚的写明“复合材料制作的刨刀”　这应该指的是刀体基层的复合钢性质，这没人稀罕知道这玩意，有本事，你弄个不复合的，看变不变形，，，，，就好像标个以人为本，人性化的啥啥啥滴，，，，，废话，人用的，难道还猪性化不成。

6 e* {1 j8 q6 g2 d+ e
贴钢，复合钢，关键是强调刨刀刃的性质，而不是贴钢的基层，就像大米一样，你种子是东北也好，还是泰国也罢，那怕是火星的，谁稀罕知道这玩意，关键强调产地，苏北种的大米，那怕种子、水、化肥、农药、害虫、种植人员都是黑龙江来的，袋子特大号黑粗体：东北大米，除了书呆子，没人认为这是东北大米。
- p9 W& M$ A9 W# P- b

村西老张

. K6 I+ U- I! `8 ?

机械师学木工 发表于 2016-12-20 23:37
别装了，看得懂吗？国家一级检测平台。

不用装，看得懂，自己在家玩有画线，检测两个小平台。在网上发的量具检具全是自家的。还有好多没发过。

# a( `* B/ S3 m4 A计量级的，检测小平台。

& u0 N$ ^0 _3 i# t0 \' ?3 Q
" T( Q8 i3 _  U, |7 ~% `: i
0 E: ~  Z) O0 y+ T, `$ O

小白看海

村西老张 发表于 2016-12-20 22:40
懂钢不知优于T10A钢的CrWMn

8 K' a8 w" H3 o+ W这个铬钨锰别说比t10a了，就算与白纸和青纸抛去综合能力在一些方面适应性上还要好。还是那个话做东西要选用最合适的钢。并且这种钢能进行传统的贴钢工艺。碳钢合金含量少的可能综合能力上就要逊色
6 X9 \# ]( q1 ~8 d8 _* u

小白看海

机械师学木工 发表于 2016-12-20 23:34
看得懂这些性能吗代表什么吗？这些性能相对于切削木材与T10A好在那呢？具体说说，理论讲不出来的话，搞点 ...

4 P  J: L+ D, X  N! a7 s2 H5 F- n8 S我觉得还是从元素出发，从工艺兼容性和适应出发，毕竟钢的元素是基础热处理技术是升华。现在不能说好坏只能说适用性个实用性。您看看合适对比一下元素和工艺。还有变形率和淬透性来分析看看。当然还有善用用这种的也有善于用那种的个人条件也不一样

小白看海

机械师学木工 发表于 2016-12-20 23:36
3 ^7 a! v4 ^* k, ?  F别吹，把你的高级拿出来看看

几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才是大家盼望想听想看的。

小白看海

紫小檀 发表于 2016-12-20 23:41
依呀呀，机械师傅，看你说话，我急，咋介不接地气来
) G0 e$ ?+ E5 ]! Q  w' B$ a　说你不懂吧，你大部头书都能把柜压死，上面清楚的 ...

  n2 ^: J4 R. }' E几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才是大家盼望想听想看的。
' ]$ J  p' q9 g* N

小白看海

村西老张 发表于 2016-12-21 00:02
" h0 u' q% _# y  a5 ?7 I- v不用装，看得懂，自己在家玩有画线，检测两个小平台。在网上发的量具检具全是自家的。还有好多没发过。
  w5 L) L, }% q6 [2 x7 t ...

/ G/ V! g- g" N5 @7 {9 C) [几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才是大家盼望想听想看的。

小白看海

红土地1 发表于 2016-12-20 23:26
真心给个建议。
真喜欢木工的话，重新注册个帐号来玩算了。

几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才是大家盼望想听想看的。
, l' g9 N0 v: ]1 Z( N! _9 r

小白看海

ywyx1 发表于 2016-12-19 22:13
观点一致！

, f7 y  |( g& q' X7 u& s# b' Y几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才是大家盼望想听想看的。

ywyx1

# O) H  R0 P& ?5 |: b0 }

村西老张 发表于 2016-12-20 11:20
4 {5 H7 n3 R+ F' n0 b# N贴钢标准？你都没有看明白标准，还是你看不懂标准？
凿与刨刀都有不同的贴钢标准，用途不同，标准也不同 ...

老张师傅，您拿出的这张图片太有用了，不但让大家明确了贴钢凿子刨刃的工艺标准，也从侧面印证了人们所说的贴钢原本就是金属复合材料，其基本原理根本就是一致的！没想到您拿出这张图片了机械师还会胡搅蛮缠，缠杂不清。
5 c0 O2 q0 F  O# q因为机械师同学根本不明白事物的命名方式有两种，一种是强制命名或规定性命名，还有一种是约定性命名，也就是所谓的俗称，就像之前人们可有名，还可以有字、号，就像毛泽东还可以叫毛润之，贴钢原本就是金属复合工艺在木工和刃具领域的俗称！！这也充分证明了这个冒充机械师的无知！因为他不知道像金马、金兔刨刃这种他所谓的金属复合材料在木工、刃具领域被称为“贴钢”已经几十年了！
1 K1 d* A" |9 A; x8 s- B& p1 a
不过我很高兴的看到，绝大多数的木友没有受到他的蛊惑，还是很清楚到底是怎么回事的，您也别跟他一般见识，我已经弄明白他的问题所在，会在下一个回复里最终扒光他的伪装！
, |! @  `9 `2 K, |! d' c

ywyx1

小白看海 发表于 2016-12-21 01:37
几位师傅重新开贴吧这个楼太高了。再说名称也不合适了。与其这样大家不如讨论讨论钢，和热处理工艺。这才 ...

+ p/ u3 o5 d" ?; Q% j. s
+ ?5 u; S( W4 V8 i

对机械师的不懂装懂、胡搅蛮缠有些生气，过后看话说得有些过火，有点超出交流的范围了，相信他自己也看明白怎么回事了，所以编辑掉了。

andrew_pest

机械师学木工 发表于 2016-10-7 23:45
6 l4 U) r% p. F8 y7 r你家现在还用贴钢的菜刀吗？

事实上，国外顶级厨师日式四大、三叉或者双人大马很多……这类国外论坛很多……
国内是碳钢夹钢或者定制，最少也是十八子三合……

) J6 E8 b8 a3 b+ z. ~5 d) F厨师工作和木工类似，工具的首要是顺手，次要则是易修复……至于保持性，在极度锋利阶段，再好的钢材也会氧化，会在与砧板冲击过程微断裂，变成次级锋利，但是在大量使用过程中，依旧会变钝，无非是一天磨三次还是磨一次的区别，但是复磨效率就成了关键，是五分钟复磨完成还是半小时复磨完成，这个区别就很大了，从时间成本来看，过于追求保持性得不偿失，所以在选择工具的时候，保持性不在首要……

总的来说，专业厨刀使用者夹钢刀占多说，传统碳钢占多数……这和普通人家的选择略有不同……无论哪个圈子，追求最高性能、个性化，追求传统，盖无例外，不论中外古今……
; W! v" j0 E8 z, Y: {3 A
4 f1 [) I" ~- g3 n  n& u# }, c2 @

andrew_pest

小白看海 发表于 2016-10-14 17:14
这个没有成分含量，是不是保密的？没成分含量不知道能不能贴

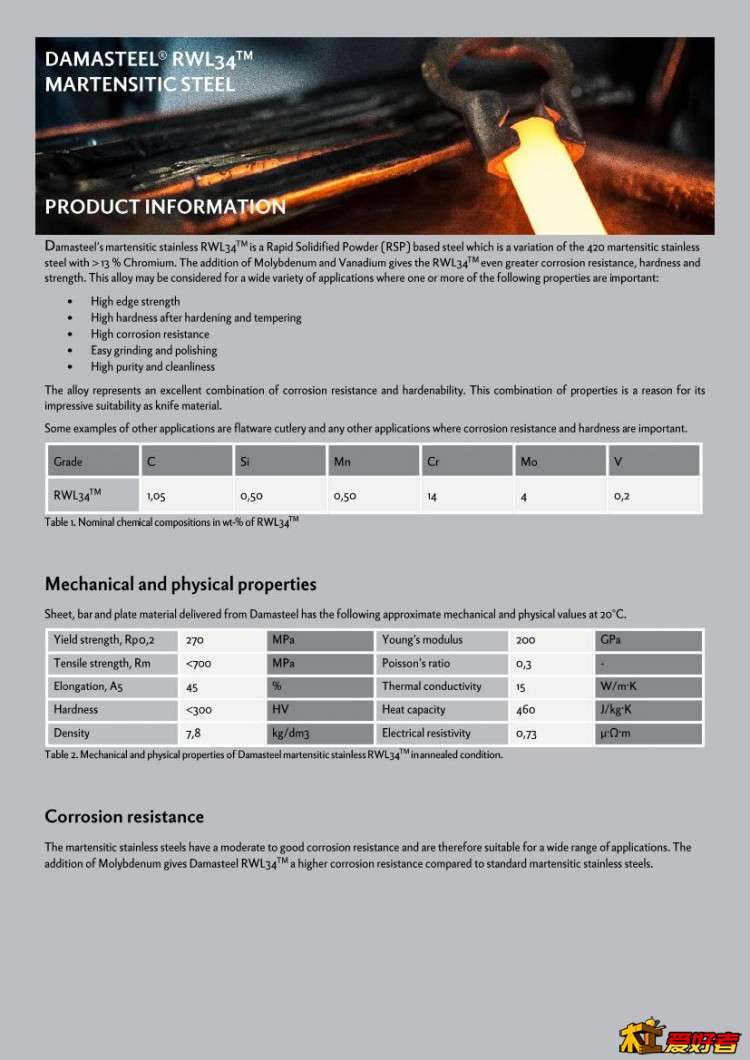

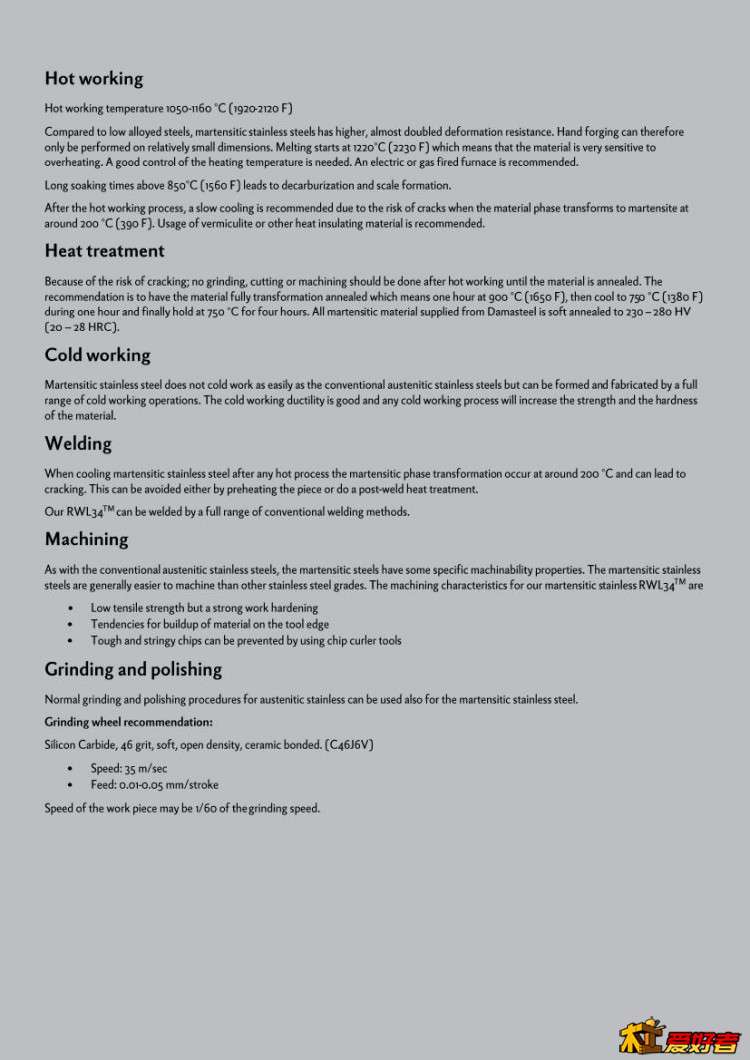

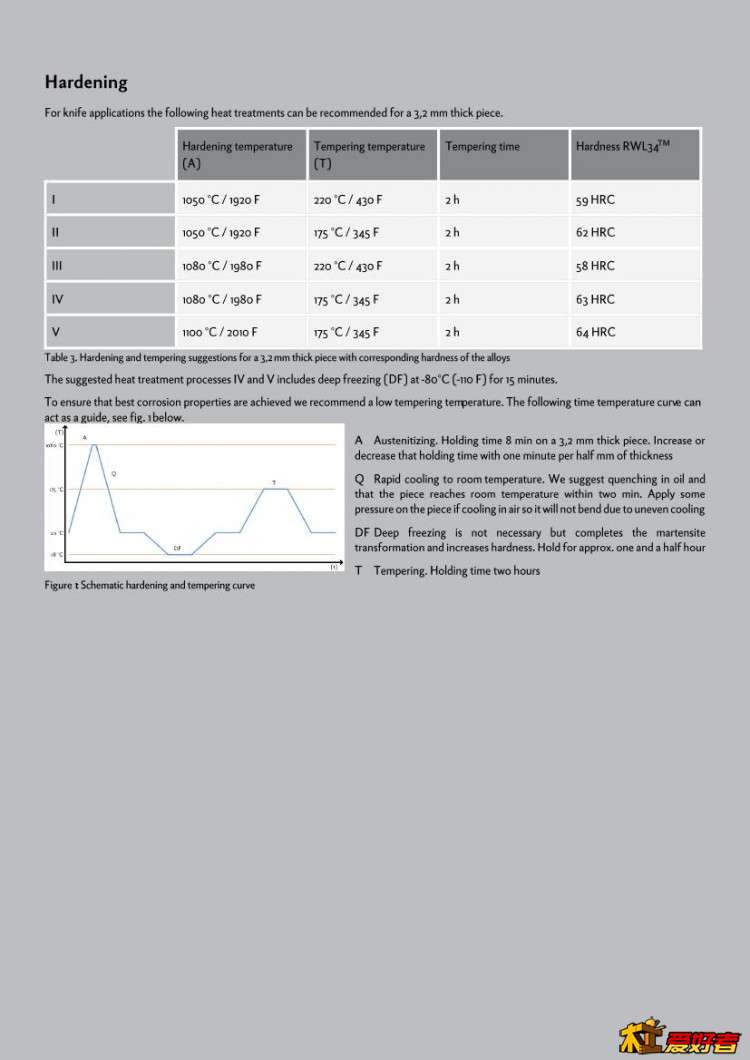

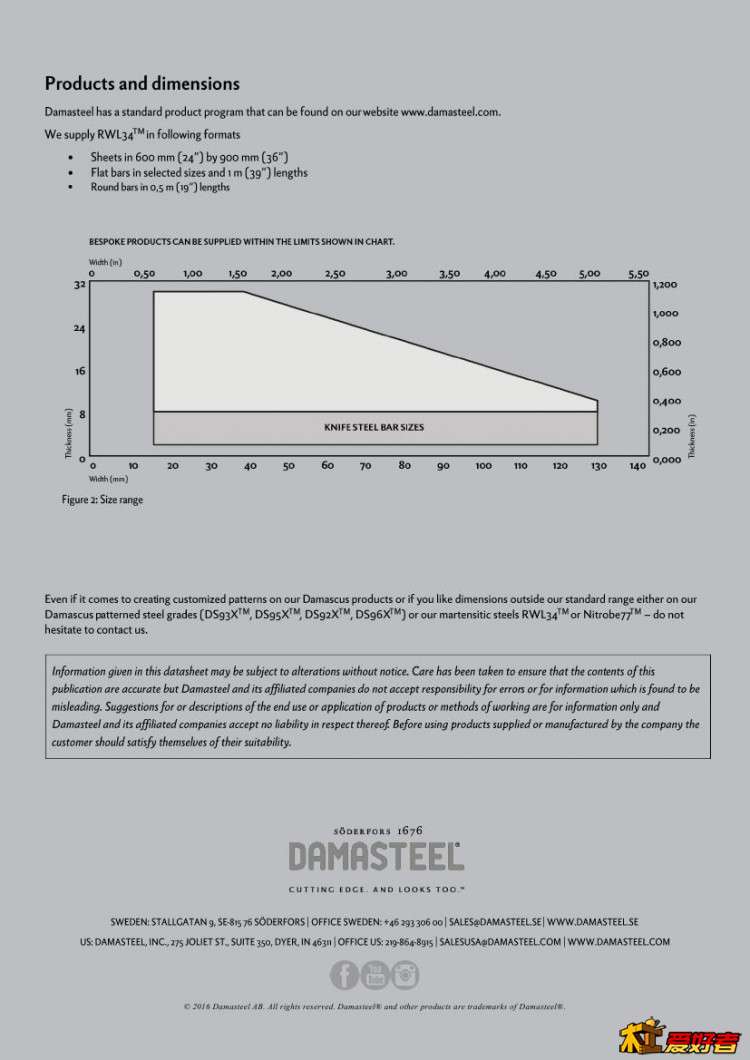

如果是真RWL34的话，没有保密吧：http://damasteel.se/patterns/downloadpdf/
( ?: ]( Y: v3 Y- n% Z! ]
