从零开始——线轨小钢机，D机过程（有图有真相）

samgge

楼主继续，对新手有很大的帮助！

甄瑾

本来为了省钱就准备用tb6560的，结果看了许多帖子，发现单雕木头，tb6560还行，如果加工金属就不太给力了，以前我是玩印章的，所以要经常篆刻铜件，还有玉石。tb6560就不大吃的消了。所以咬咬牙上雷塞驱动了。

甄瑾

9 @, F! V; A/ \+ e- Q8 ]+ d

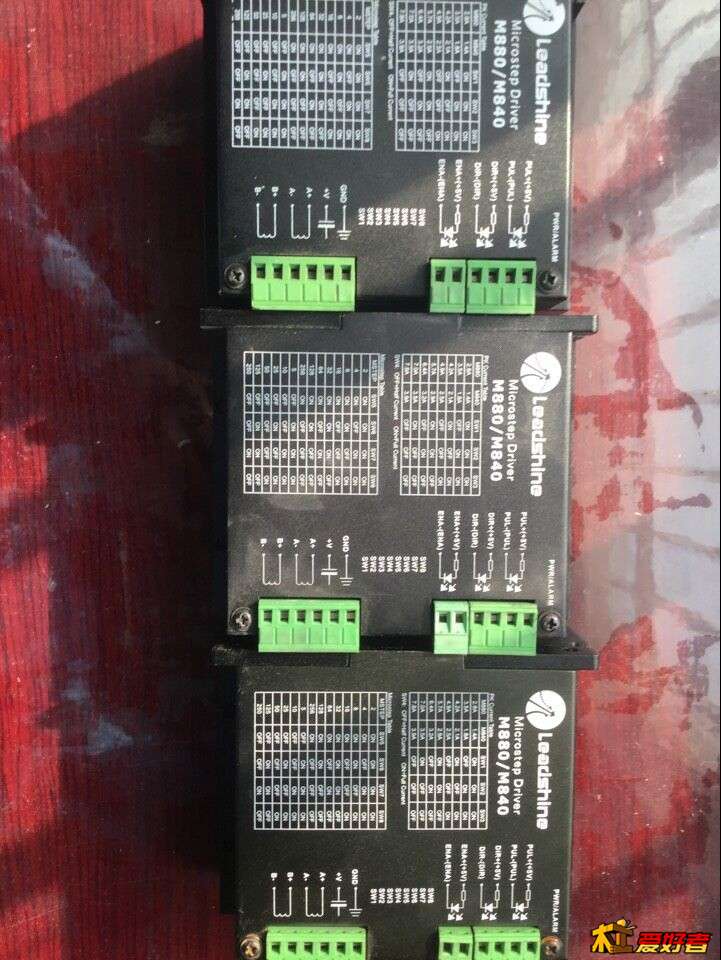

所以就咬牙上了个雷塞的M880/M840，大家对这块评价还都不错。所以只能忍痛了。
( N6 W: h. g% L- g+ |) E1 l
预算就又多了300了

都市猎人

请教一下，丝杠的长度怎么计算？我需要买三个轴的丝杠，不会算。做的是4040的机器

甄瑾

都市猎人 发表于 2015-11-30 15:08
请教一下，丝杠的长度怎么计算？我需要买三个轴的丝杠，不会算。做的是4040的机器

, i- |: E! B) e, R; a. N400+50+60，总长510mm左右，丝杆的螺纹长450mm，两端流出bf和bk支撑座的长度。
, m- L: R, A) E! H( ^) d

都市猎人

甄瑾 发表于 2015-11-30 15:32
400+50+60，总长510mm左右，丝杆的螺纹长450mm，两端流出bf和bk支撑座的长度。

% q/ Y+ I1 o, O3 V谢谢，回工厂测测。
. x+ s; i) {% f! A' q( z% B' L

甄瑾

都市猎人 发表于 2015-11-30 15:53
谢谢，回工厂测测。

有公家的拿正是爽啊！！
' [* s9 C: v5 t; G  g; y

q1251542554

甄瑾 发表于 2015-11-29 10:54
1 B: O& p* E. ~" G$ W( b开始买57步进电机，开始想省钱，洋货就不选择了，万恶的资本主义。只能选国产的了，准备买国产的，50-70块 ...

' P9 }3 y( C; s! v' V国产不进不行是胡说，
$ d* @2 i% t% z' l( T) D9 z76长的57步进80元左右，很好用
- f4 g8 n! j$ ]( R3 D
; y! y) e+ b, U( E2 P: R3 x
( N) G& _0 w- R

WWL1215

联轴器买了吗？

生命NG

好机不省钱，省钱没好机。
要想刀路好，就得精度高，线轨，混合步进，研磨丝杆、低抖动的主轴、铸铁机架，屏蔽线、好的控制器。
我也在造机中，THK的25线规准备了（都是设备上拆下来的，抖动20丝。）混合步进看了几家，还没定。

生命NG

A轴还是用直连的谐波减速器加混合步进，精度高无抖动。

Mr.阿木木

甄瑾 发表于 2015-11-29 21:34
  U( U4 Z7 m8 L) T0 k我也是小白，现在才稍微了解一点，电器应该有 步进驱动、开关电源、控制板、这是最简单的了，复杂点的在 ...

thankyou！期待楼主作品

甄瑾

生命NG 发表于 2015-11-30 22:53
; O5 {  H1 R/ m" }6 i7 Q8 ^好机不省钱，省钱没好机。
0 X0 N8 @( m; z7 p& U/ {要想刀路好，就得精度高，线轨，混合步进，研磨丝杆、低抖动的主轴、铸铁机架， ...

确实省不了啊，只能勒紧裤腰带了。

甄瑾

生命NG 发表于 2015-11-30 23:00
A轴还是用直连的谐波减速器加混合步进，精度高无抖动。

/ W- s- x! ]& R越搞，花费就越多啊，有银子直接上伺服就爽了！
1 S" X% P4 C' J5 |+ V

甄瑾

q1251542554 发表于 2015-11-30 20:36
0 l6 {( S9 k/ D- i+ u' E% P  s) u% ~国产不进不行是胡说，
9 o# i) t7 \+ `& o" K& r2 f* Z76长的57步进80元左右，很好用

看到好多人说不行，三人成虎，吓到我了哇！
