楼主: 甄瑾

从零开始——线轨小钢机,D机过程(有图有真相)

  [复制链接]
 楼主| 发表于 2015-11-29 10:58:50 | 显示全部楼层
等待了3天,终于收到了,4 U# {' s1 q# ], |- q9 I
开包,发现卖家包的好严实啊,用泡沫纸包了好几圈,每个步进都分开包好,看到这个,果断好评,就冲这个包装,打开一看,还不错,至少有8成新。应该没用多长时间,) O" a  [; j- W

: K$ e5 r# S. D: y; j* W0 B 1.jpg
, I; ^: W9 k" z# z/ j: n# q3 R' P0 U2 a

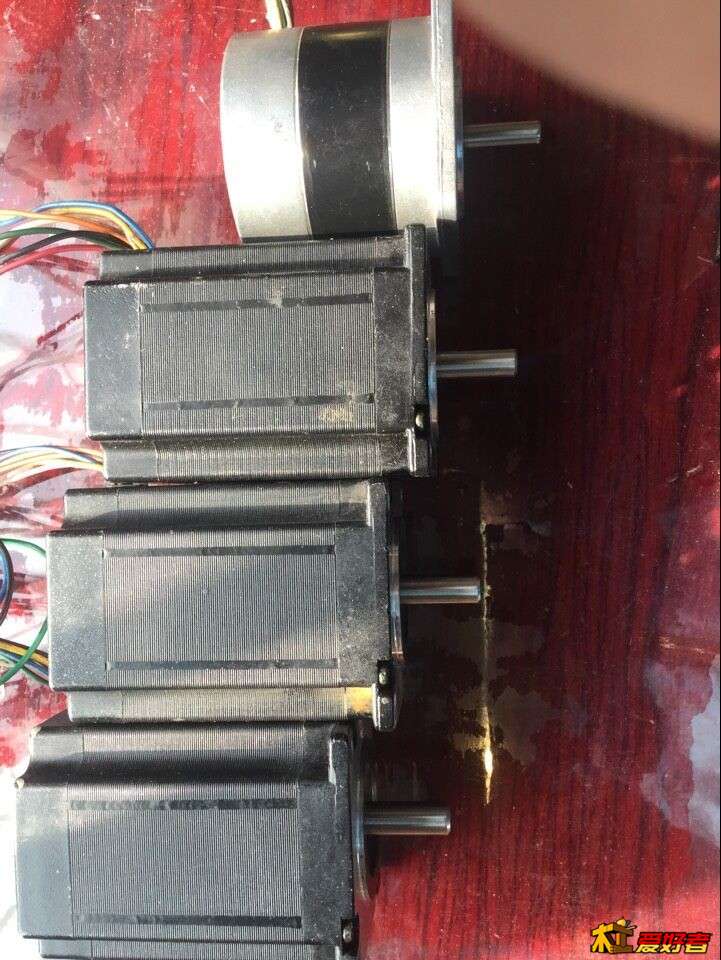

3个长的,1个短的,长的是3.9a的,短的是1.2a的。专门多买了一个,以后做A轴。
2 X$ R: R" J5 @: c% ]' F2 [4 A/ I
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-29 11:04:41 | 显示全部楼层
       现在开始买步进驱动了,为了荷包,买便宜的,听说好多人都用tb1650的,一查价格,还不错,价格挺满意的,只要20块1个,3个才60.准备下单,结果看了评价,好多都说有各种问题,有说烧了板子的,有说刀纹严重的,有说干扰大,吓了我又不敢买了,然后到论坛,看看前辈们的帖子,发现也没说的那么吓人,有人就用的很好,说用了2年都没问题,也有人说有问题,但是总体是好的多。
回复 支持 反对

使用道具 举报

发表于 2015-11-29 15:21:12 | 显示全部楼层
挺详细的,楼主继续,成品满意的话,我也依葫芦画瓢,搞一个,呵呵
回复 支持 反对

使用道具 举报

发表于 2015-11-29 15:59:42 | 显示全部楼层
楼主威武!小白对控制电路不是太懂。楼主能否简单介绍下电路需要哪些硬件
回复 支持 反对

使用道具 举报

发表于 2015-11-29 16:52:42 | 显示全部楼层
驱动买二手的雷塞M840吧
回复 支持 反对

使用道具 举报

发表于 2015-11-29 16:59:12 | 显示全部楼层
你这个行程多大,底板一般磨床磨不了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-29 21:23:51 | 显示全部楼层
WWL1215 发表于 2015-11-29 16:52* l& `+ E6 r2 S" o$ w1 r
驱动买二手的雷塞M840吧

' y1 x# F0 j4 K+ Z! G雷塞的荷包又受不了了,最便宜的2手都要100块1个,比tb6560贵多了,能买3个tb6560还有的多,9 m- I. l" B& t. S- b& [! |
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-29 21:34:16 | 显示全部楼层
Mr.阿木木 发表于 2015-11-29 15:590 p) U* w2 I+ R
楼主威武!小白对控制电路不是太懂。楼主能否简单介绍下电路需要哪些硬件
6 X; ^$ I/ W5 S+ M1 W) W$ S
我也是小白,现在才稍微了解一点,电器应该有 步进驱动、开关电源、控制板、这是最简单的了,复杂点的在加上变压器,水冷主轴的话要加变频器,还有限位开关,急停开关,对刀,手轮等吧,我就知道这么多了,
6 D/ E' b. w6 [: F% _
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-29 21:36:11 | 显示全部楼层
WWL1215 发表于 2015-11-29 16:592 z. @- a% b7 v8 c- N# {7 a
你这个行程多大,底板一般磨床磨不了。

+ Y% ?  n% h# P- ^我这个行程小的,300*200.底板只有380*460mm的
' s' d9 w+ m. {4 c, w: e. Y
回复 支持 反对

使用道具 举报

发表于 2015-11-29 22:16:57 | 显示全部楼层
本帖最后由 WWL1215 于 2015-11-29 22:22 编辑
! c; A- n1 p  u4 A. x7 K0 r9 M) W4 r& j* `+ `  D" w  h
300*200好搞,我的结构类似,不过我线轨是反装的,滑块装底板。电机哪里买的给个链接。
回复 支持 反对

使用道具 举报

发表于 2015-11-29 23:55:03 | 显示全部楼层
Z轴行程小了,门架低了加轴费劲
回复 支持 反对

使用道具 举报

发表于 2015-11-30 09:26:15 | 显示全部楼层
加油期待成本~!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-30 10:43:26 | 显示全部楼层
yuxueyou 发表于 2015-11-30 09:26
8 Y* {( W! ?2 d. F加油期待成本~!

2 I, I) a, o/ p谢谢,成本尽量压缩在压缩,但有的真省不了。% ^# a, l* J  s. d6 W- U. [( _
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-30 10:46:48 | 显示全部楼层
770k 发表于 2015-11-29 23:55
6 r. W  I% l8 T8 Q7 uZ轴行程小了,门架低了加轴费劲
9 i6 T  z% Y$ q. t- u& l
z轴是90mm的行程,专门设计低点,重心低了,稳! 加A轴也不费劲的,当然不是那种大的a轴。专门买了电机,做a轴,配60的卡盘。  e# ~, @5 s- d  z7 c8 T
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-30 12:13:21 | 显示全部楼层
WWL1215 发表于 2015-11-29 22:16
* l* B) ?" E& P  J2 w300*200好搞,我的结构类似,不过我线轨是反装的,滑块装底板。电机哪里买的给个链接。

7 X7 y, O$ B% Z% H" G连接就不发了,会被怀疑做广告,淘宝直接搜二手57加长电机,就可以了
& B% B0 y& g6 @$ |0 d* u/ X4 O9 s
回复 支持 反对

使用道具 举报
