从零开始——线轨小钢机，D机过程（有图有真相）

甄瑾

3 L: J0 M  ^5 u: d. b% C
      自从上了论坛，就一直对雕刻有兴趣。看了论坛许多前辈的帖子，搞的非常好，羡慕中！
, t$ b& Y) d1 `% R' S. w      于是乎，买了刻刀，木料，砂纸，一大堆。 学习了几个月，没办法，手残。没艺术细胞。搞的难看死了，都不好意思上来发图，至今也没有一个像样的作品。
/ Z/ ?3 m9 Y+ l6 ^$ P, n
% f4 E4 q4 Q6 r0 Z* p$ M0 C$ S
       以前都听人说机器雕刻，但是都是机器雕不行，没手工好，各种差！所以也没有D机的念头，直到前段时间看了cnc栏目，发现许多机器雕的也不错啊，至少比我手工搞的好看多了，由于本人也没艺术细胞，也看不出来和手工的区别。说什么神韵的，这种有点玄学，我是搞不清楚。就想中国的水墨画，那种意境，我也看不懂，粗人一个。但是还是羡慕那些大师们。

0 _$ ?3 s% @! w       手工搞的不好，所以想起了机器，开始想买个成品的，于是乎，逛论坛。发现好点的机子都上万，钱包受不了啊！便宜的机子，都说精度差，不稳定什么的。不敢下手。于是，想起了自己D个机器。但是什么都不懂，怎么办，万事不决，上论坛吗，所以，最近狂上论坛，学习前辈们的经验。但是发现好多大师们贴子写的都不详细，对于老手来说没什么。对于我这种新手就有难度了。所以就只能一直默默的学习。没银子，只能这样了。
. M( }; w) W7 S. L0 n* v5 [
. C2 E/ I9 m, ^6 T' _$ i+ \; v0 p1 f        前段时间，终于下定决心，开始D机。第一步就开始找图纸，在论坛发现好多帖子，但是都没图纸，可能时间久了吧，问了也没人回复，无奈中...... 只能看图片中的样子，自己想办法画图纸了，尺寸什么的都要自己设计。可是，发现最重要的一点，连cad都不会怎么办，遇到我这种小白，真是没办法，看到好多前辈都说solidworks不错，所以下了软件，摸索了一下，发现比cad简单多了，cad要什么命令，搞不会，solidworks就不用，方便多了，软件摸索了1天，开始尝试着画图。
        开始想着省钱，设计成铝板加光轴的，图纸画好了，一算成本也要2000多，成品机便宜也不过3000多，贵的6000多的我就没仔细看。那还不如买个3000的机子，还省事儿多了。所以改图纸，上线轨，加钢板。
8 w; J7 D! N0 K9 i. j  C  k! ~
        先把帖子发出去，喝口水先！

甄瑾

啰嗦了半天，开始进入主题了，首先设计图纸。

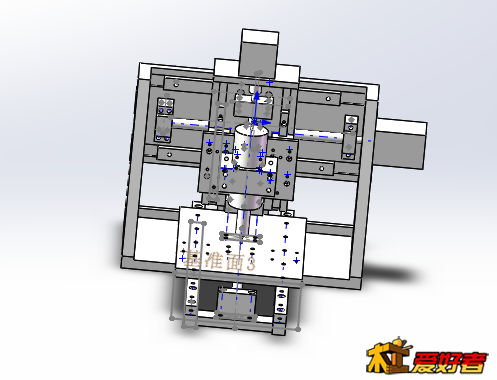

5 M" i0 p2 P4 Y6 s  }第一次画图，很多不成熟的地方 ，准备找地方加工，发现榫铆处不大好加工，太小了，切割不了，磨床也磨不了，底板也太大了，于是改了下图纸

- ]  H' @6 o  j' K这是第2版的
$ Q0 N$ B# I  Q

8 O( |. s6 q9 f' s2 Y' g6 \! z

甄瑾

底板虽然改小了，但是怕精度不够，2个龙门也太单薄了，要加强，所以再次修改。
4 W& ~1 l1 a' O; u5 w; a
第三版：

  f% \7 t1 C- `6 ~$ w9 G

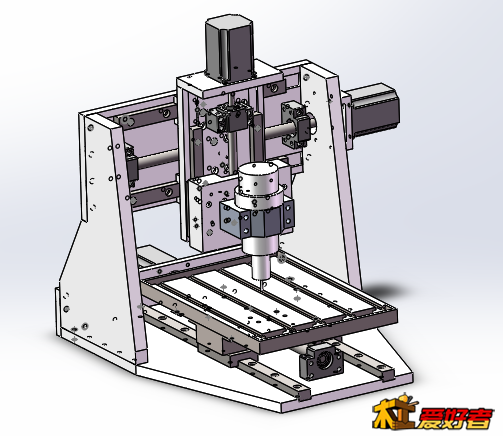

       再次修改了底板，加强了龙门 。丝杆2端本来设计的是2个轴承，但是怕精度不够，于是全部设计成bf和bk12的支撑座。xy丝杆用1605的滚珠丝杆 ，z轴用1205的滚珠丝杆。x和y轴用thk 20的线轨。z轴用的15的线轨。步进电机用的57 3.9a的，8mm出轴的电机
' }, Y4 L- y( R, M8 v. r

甄瑾

这样一来预算立马上涨了，单丝杆支撑座就贵了300，线轨比光轴又贵了500，滚珠丝杆比t型螺杆又贵了400.这样一来价格果断上涨1200了 荷包难过中！

q1251542554

加油。
楼主这个设计不是很好，成本略高哦

甄瑾

q1251542554 发表于 2015-11-28 19:59
- W! @# ^. n  \" {9 p" |3 G$ W加油。
5 X7 W* j5 @& I6 A+ r1 m楼主这个设计不是很好，成本略高哦

- t- d0 a5 r* i& {  X  S( k一开始就想便宜点的机子，结果成本越来越高。

甄瑾

q1251542554 发表于 2015-11-28 19:59
加油。
楼主这个设计不是很好，成本略高哦

: u# q+ C0 z8 ?: b5 f1 p) M( b  B还有就是看了您所有的帖子，发现您做的非常棒，羡慕中啊，所以第2板的图纸，底板就借鉴了您的设计，改成2个钢柱竖起来，结果发现，我没那个安装手艺，百分表也不会用，看您帖子安装那么复杂，安装精度我是没办法装的那么精准，于是设计成1大块底板，开2个20的方槽，放线轨，这样安装就方便了。只要线轨槽加工的精准，安装的就会非常准。

iyoulan

感觉外观很好看，赞一个

甄瑾

图纸画好了，开始买材料了，先买线轨。

samt

关注，加油

甄瑾

9 P/ u+ j. S( K# ~
# B- R6 C+ @! Y" |) D咬咬牙上线轨。 3副线轨 xy是20的 ，z是15的 荷包瞬间瘪了

了然拓

厉害

甄瑾

继续去买滚珠丝杆，这个也省不了哇
% `6 B1 N8 @2 P5 w! ]5 |! [$ s
没办法，为了小机，继续上。
/ \) j7 e+ C' N4 V5 W0 P/ Y

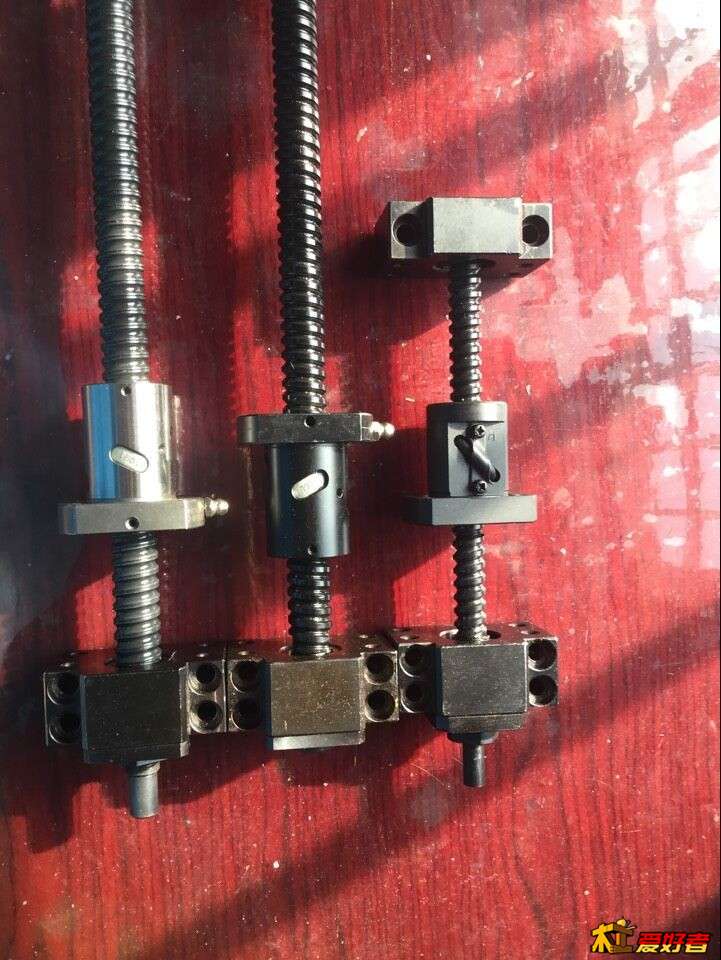

2根1605的 1根1205的，买回来后，发现一个严重的问题，为是我丝杆的3个螺母直径都是30mm的?

9 Y: [% k! O: x! ]0 X( ^1 D' J准备到淘宝买螺母座的，发现直径都是28mm的， ，这是为什么啊！

( p! n( T) \: P3 x, t5 ]1 x0 X3 ]专门上论坛来问了各位大侠，有说是用30的光轴滑块改，我去一看，发现光轴滑块太高了，装不上，
: d2 g9 O0 |% |& ^6 w: Z+ ^
8 y& ]* f6 m) D2 j* I然后又有大侠说用光轴座改，我一看，发现更高了，有70mm ，丝杆总共才高22mm ，一切 成薄片了。

还有说直接用28mm的螺母座改，把28mm的孔扩成30mm的。也不靠谱，首先没30的钻头，也没台钻。还有就是淘宝上的成品螺母座，螺纹孔也不配，他是6个螺纹孔，我的是4个，位置也不对，重新打孔攻丝，其余的6个孔会打破1半，结果这个方案还是不行。

最后实在没办法了，丝杆都买回来了，螺母座只能定做了。首先问买成品座的店，可不可以加工30mm的，问了10几家店，都说不加工，然后找了一家专做零件的店，我画好图纸，结果他报价80块1个， 瞬间泪奔啊，淘宝上28mm的成品螺母座才十几块1个，这个80一个，3个就要240，也太宰人了吧，果断放弃，另外找了几家，报价都50-100不等，，找了2天终于找了1个靠谱的店30一个，还行，不算宰，比成品就贵1半，总比80,100的划算多了。

1 Z6 }  W+ d( z- b最后说一下的是，买丝杆的时候千万要问清楚螺母是多大的，尺寸不和成品座1个规格千万不要买，要不然非常麻烦！！！
: n! f" q) }  }( d: a! \. G

甄瑾

了然拓 发表于 2015-11-29 10:28
+ C  Y- G& ~) ~- Y厉害

! ?5 b* Z; p2 E" {3 [$ v2 q+ j* D多谢观看，我是新手，厉害根本算不上。还有许多不足之处。
/ b' ^9 j  V+ X+ ^+ C6 l! I: {! v" C

甄瑾

开始买57步进电机，开始想省钱，洋货就不选择了，万恶的资本主义。只能选国产的了，准备买国产的，50-70块左右一个的，结果发现论坛上好多人多说国产步进各种不行，结果吓怕了，
! s; m* G6 U, d1 v/ O, i选了3个洋二。希望没用多久。赶紧下单中......
