刚刚完成的电机恒功率调速/稳速板设计

  [复制链接]
 楼主| 发表于 2009-9-16 00:50:59 | 显示全部楼层
主要是看调速器功率多大,还有就是在低速时电机的输出功率改变了吗?这从电机的旋转是否有力上可以看的出来。现在市面上很多调速器都是在电机低速时输出功率不够、造成电机低速旋转无力。大功率调速器对功率小一点的 ...
2 d) z2 O  _) c- n$ a% Y锯子 发表于 2009-9-15 17:15

# i" _4 u% [8 Z; u2 ^- Y( s, B* \0 q- X* Q
    这个调速器在空载的情况下运转,与别的可控硅调速器并没有任何不同,在低速下看起来不会很有力的样子,关键是带负载后,能根据负载的轻重自动进行调整(也不是非常精准的,因为没有速度反馈环节,只能在一定程度上进行补偿)。如果需要低速下增大力矩,恐怕只有齿轮一类的变速机构才可以,这与恒功率调速补偿有根本的区别。
. X0 ?  v& K9 d2 j1 }    这种调速板,一般是根据特定的电机进行设计,其中的元件参数需要根据电机特性进行调整。例如过载保护点的设置、补偿曲线等。我的这个板子在上面有调整的可调电阻,一般的电机可以覆盖到这个调整范围。本身驱动2000w以内的电机没有问题。3 \+ ^. f; m& ~: g( S9 {
$ q: K8 t& S/ K' a- V
    “caiyc2003”网友,这个板子是热转印制作的,样板只能这么搞了,制版费太高了。
发表于 2009-9-16 23:39:20 | 显示全部楼层
这个可以等。。。。。。。
发表于 2009-9-17 00:02:12 | 显示全部楼层
我也预定一台,
6 ^( @# R4 S/ k2 ^* |另外问一句,看你的输入,是不是一定要火线零线分清啊& N# ^! W- `: F& x9 q" n, q
老房子可都是两孔插座啊,是不是使用时要注意?
 楼主| 发表于 2009-9-17 00:51:12 | 显示全部楼层
这个输入是不用区分火线、零线的。我制作的本意,就是要简单可靠,并且能更安全的使用电动工具。当然,从成本的考虑,不得不去掉一些功能。
; `5 U5 }  v; }5 Y) F   因为内部的元件没有与市电隔离,因此,除了散热片之外,触摸板上的任何元件均有触电的可能。当然,这种外壳密封的比较好,一般的情况也不会触摸到。由于要开散热孔,因此不能防水。这种外壳我觉得质量还行,改天试一下跌落试验。
) Z3 E1 L/ z2 i& K# Y! R* O  Z    今天重新换了家外壳商家定几只外壳,散热片也重新从别处购买。等待的时间真是心烦啊。
8 U9 ?) n8 f4 x$ i( T1 |- Y    前几天某位网友给我短消息,说能不能弄个集尘系统的自动开机电路,打开电动工具就自动打开集尘系统,关闭工具后,集尘系统延时30-60秒后自动关闭。这个电路我已经在考虑了,一些元件已经顺便购买了。电路上并不难,基本思路就是用lm358检测线路上的电流,然后驱动继电器控制集尘系统的开关。电流检测可以用电阻来取样,也可以用电流互感器。考虑到这个控制盒可能需要密封,而且从可靠性考虑,尽量减少内部发热量,我觉得使用电流互感器应该比较好点吧。特别是,电动工具的功率也许从数十瓦到数千瓦之间变化,用电阻取样的话,适应性就差了点。当接入的电动工具有2-3千瓦时,这个取样电阻的发热量就需要慎重考虑了。喜欢玩电子的木友也很多,可以共同探讨一下。
发表于 2009-9-17 08:16:16 | 显示全部楼层
技术贴,虽然看不太懂,也要顶一下~~
发表于 2009-9-17 19:09:43 | 显示全部楼层
咋样了楼主 俺还很期待你的杰作呢
 楼主| 发表于 2009-9-23 14:26:32 | 显示全部楼层
本帖最后由 xpxp 于 2009-9-23 14:28 编辑
. [  ]. D: A& n7 K
/ U& O9 S. ]8 n  g3 m完成了3个的安装。剩下的第4个不知道还有没有耐心去完成。太累人了。而且第4个外壳开错了一个安装柱的孔,被淘汰了。 这三个,我会联系以上跟帖的朋友,看有没有需要的。其他朋友也不用预定了,因为如果没有50个以上的量,不值得去制版,而且各个元件的运费太贵了。当然了,即使是50个的量,成本也是比较高的,对比10几元的其他调速电路,不是每个朋友都能接受的。4 ]  Z- w: i: _0 f$ \. T6 {' `( q7 r  U! M
      目前的调速板,也不是100%完成状态的。没有安装插座和电源线。需要自己配电源线和插座。而且插座也必须自己开孔。因为我不知道插座的尺寸标准,怕开错了。需要自己去测量及加工、安装。电源线及输出插座的位置,在调速板上已经印刷有,输入的电源,可以不区分零线及相线。如果手上有电烙铁,可以把保险丝的线焊接上。不接保险,问题也不大,这个可以自己掌握了。更详细些的说明,将打印出来随板提供。 板上有两个可调电位器,一个是“补偿”,另一个是“过流”。补偿电位器,简单讲,就是电机带上不同的负载时,能提供多大比例的补偿。这个我根据我的摸索来调整好了,一般不用动,否则,如果调到一头的极端,有可能电机稍微带点负载就会全压补偿。当然,如果你不满意这个补偿的曲线,也可以去调,但是要有电机突然加速的心理准备,并有足够的安全措施。过流电位器就是调整电机过电流的保护点的。一般我是调整在1300W左右,当达到1300W左右时发光二极管会发光指示已经高功率运行,如果超过1300w,调速板就会切断输出。这个电位器可以根据自己电机的功率来调整,比较自由和简单,详细说明随板提供。 # E4 h, [9 W+ p5 D4 C
    需要注意的是,此调速板只能用在220V的串励电机工具上,不允许使用110v工具。而且,除了散热片是绝缘的,板上的元件没有与电网隔离,接触板上的元件有触电的危险(接触散热片没有问题。散热片与可控硅之间能耐3500V的绝缘电压)。
' M% n7 O) \: Y# ^2 \* U" P4 K% ?; A& g1 {" |, _- b9 H
     这个板子拖得时间久了点,对不住关注的朋友们,抱歉了。0 n& y+ O5 R: h! J
     稍后的一两天内我会一一短信联系,谢谢。

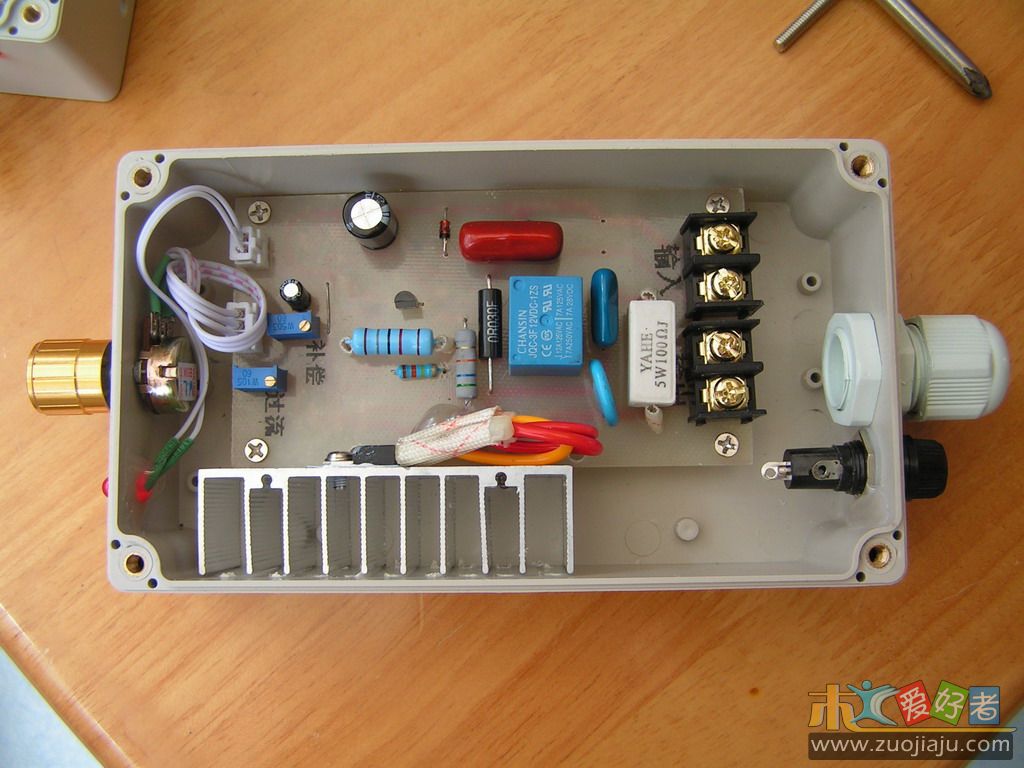

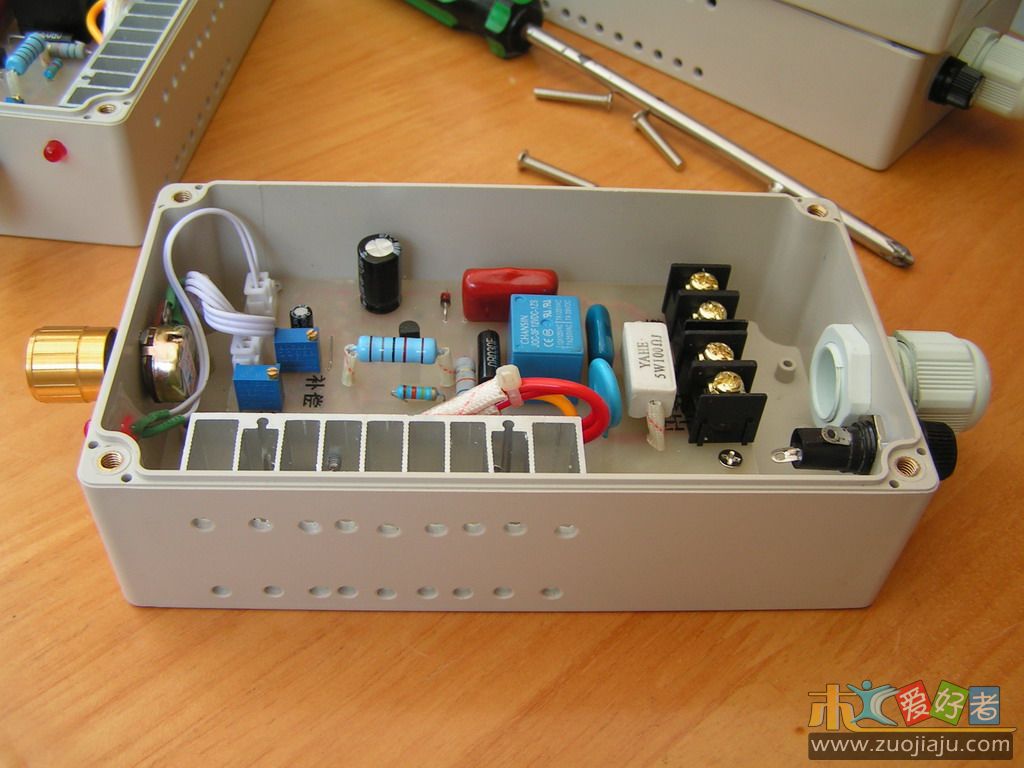

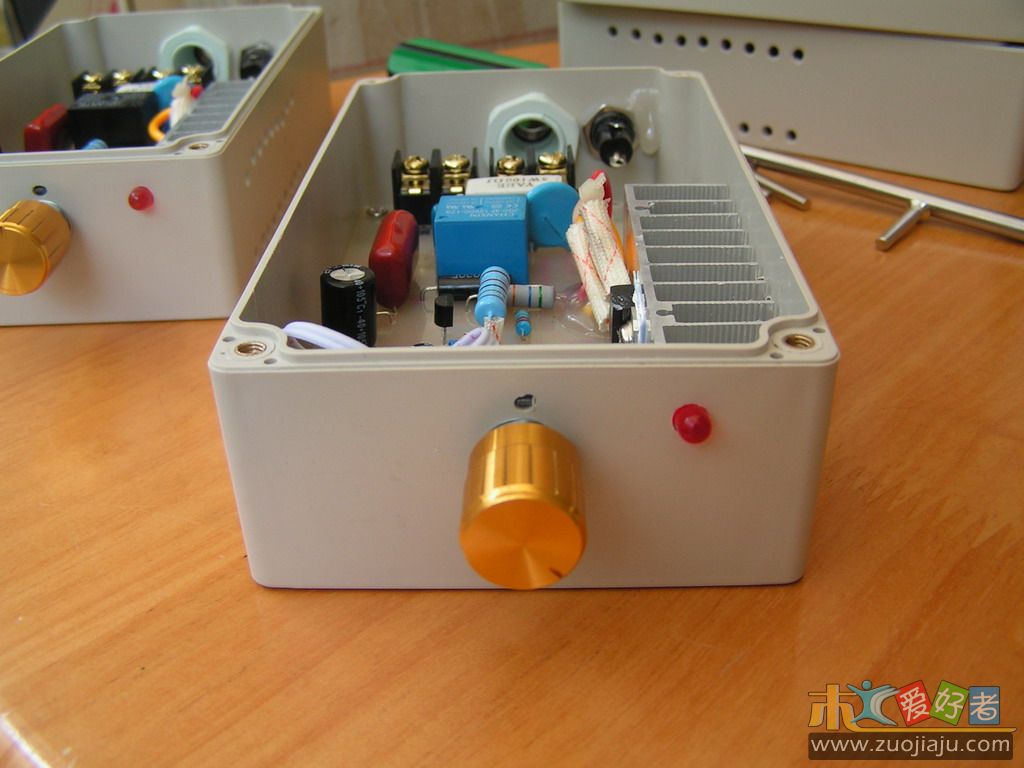

" y9 ]1 ^9 k" ^! i' N PICT0505.JPG PICT0506.JPG PICT0507.JPG PICT0508.JPG
 楼主| 发表于 2009-9-23 14:32:05 | 显示全部楼层
本帖最后由 xpxp 于 2009-9-23 14:35 编辑 / b9 ]) v; d2 t' s9 H1 g, L& t
7 A2 H9 l/ K$ B7 O+ B

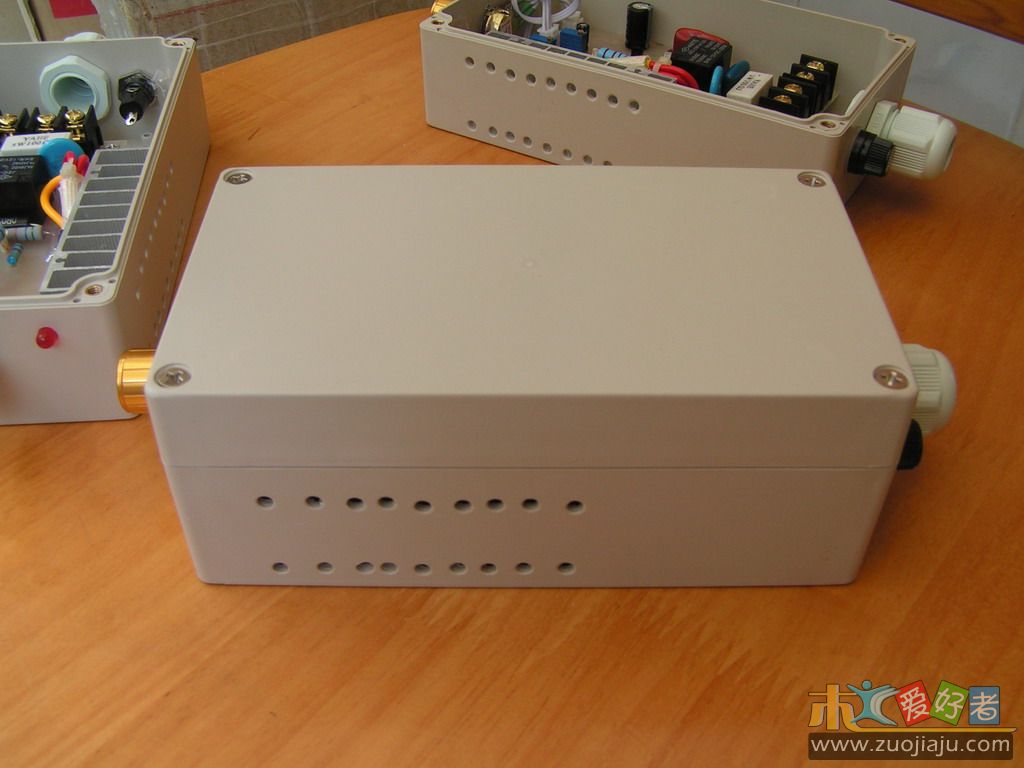

PICT0510.JPG 提供的状态。外壳的尺寸大约为长158毫米,宽度90毫米(刚好是一个面板插座的宽度),高度是60毫米。插座开孔的位置最好靠近电源线的位置,参见我已经开好的效果。尼龙扎线和套管随板提供,不需要去找了。
发表于 2009-9-23 20:07:12 | 显示全部楼层
怎么?楼主不准备继续下去了?
发表于 2009-10-3 21:10:01 | 显示全部楼层
我还想要呢啊
发表于 2009-10-12 15:20:45 | 显示全部楼层
好东西啊!我现在用麦太保云石机开大板就是用转接110V来降低转速的.可觉得不够快担心过热伤机...1 n" J$ W3 B9 H$ j' Y. e
看了楼主的发明想要又没了...可惜!{:1_206:}
发表于 2009-10-12 21:40:30 | 显示全部楼层
本坛木友 发烧狂人 也玩这个。
发表于 2009-12-4 21:27:16 | 显示全部楼层
很强,高人,支持
发表于 2010-1-26 17:31:34 | 显示全部楼层
搞个变频控制吧,低传速扭拒不变,还省电
发表于 2010-4-6 10:52:26 | 显示全部楼层
楼主还有货吗?我要一个
