刚刚完成的电机恒功率调速/稳速板设计

xpxp · 发表于 2009-9-9 19:40:22

个人意见：主通道的复铜线太细，过大电流比较悬。
5 H& n" Z- ]& x R5 R ^0 ?gztv008 发表于 2009-9-9 14:41

谢谢gztv008朋友的提醒，我注意到了。原设计是在上面镀锡加厚的，现在为了更稳妥些，已经加大线宽了。

xpxp · 发表于 2009-9-11 00:49:32

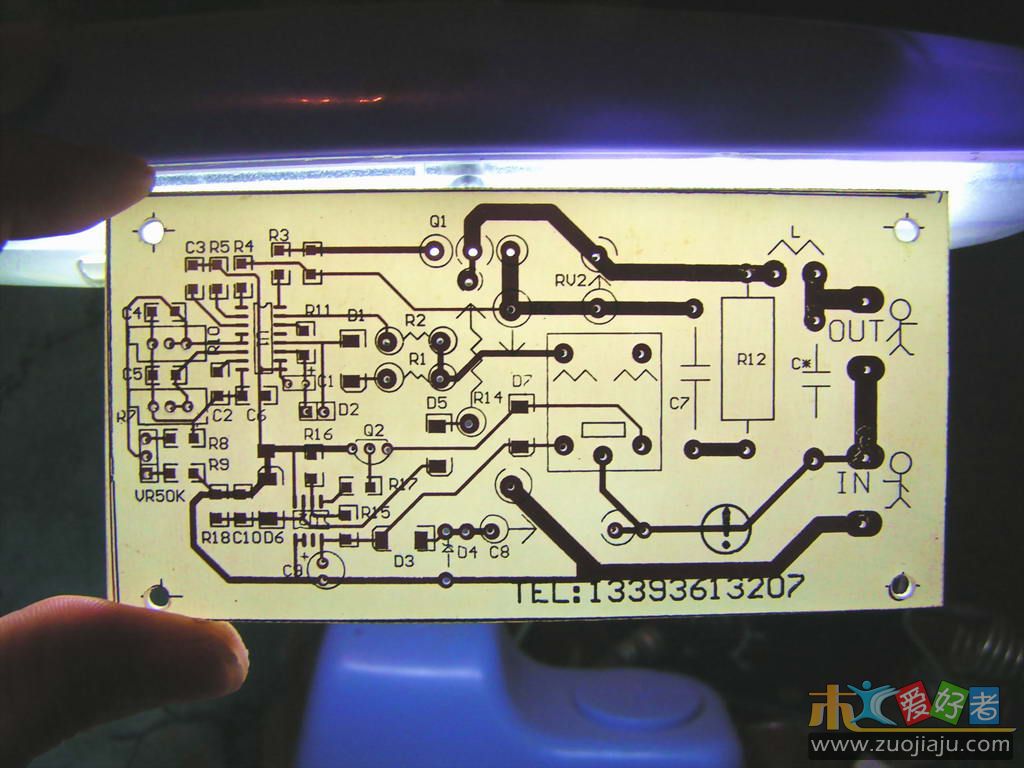

花了一个多小时，自己做了块电路板，感觉还可以。就等着元件到家组装了。

闲云孤鹤 · 发表于 2009-9-13 15:34:02

期待楼主的成品。。。。。。。。。

合成胶 · 发表于 2009-9-13 16:08:40

好样的

gengyun135 · 发表于 2009-9-13 16:58:42

对大多数（包括我本人）木友来说，最理想的是一个类似插线板一样的东东，简单价廉好用。

亚文 · 发表于 2009-9-13 17:09:19

顶楼上的....

xiaomaozi · 发表于 2009-9-14 00:08:41

希望简单价廉好用

小疯 · 发表于 2009-9-14 07:55:48

我是"业外人士"(某业内人氏说的),就想偷偷问一下:

你这个电路,是打算用来调速的还是用来做保护的??

xpxp · 发表于 2009-9-15 14:48:54

谢谢各位的关注。谢谢。
由于元件还是没能完全到家，特别是订购的散热片，因厂家没有库存了，一直在等着消息。还有外壳的厂家，也发错了数量，本来是购买5个的，结果只发来了2个。

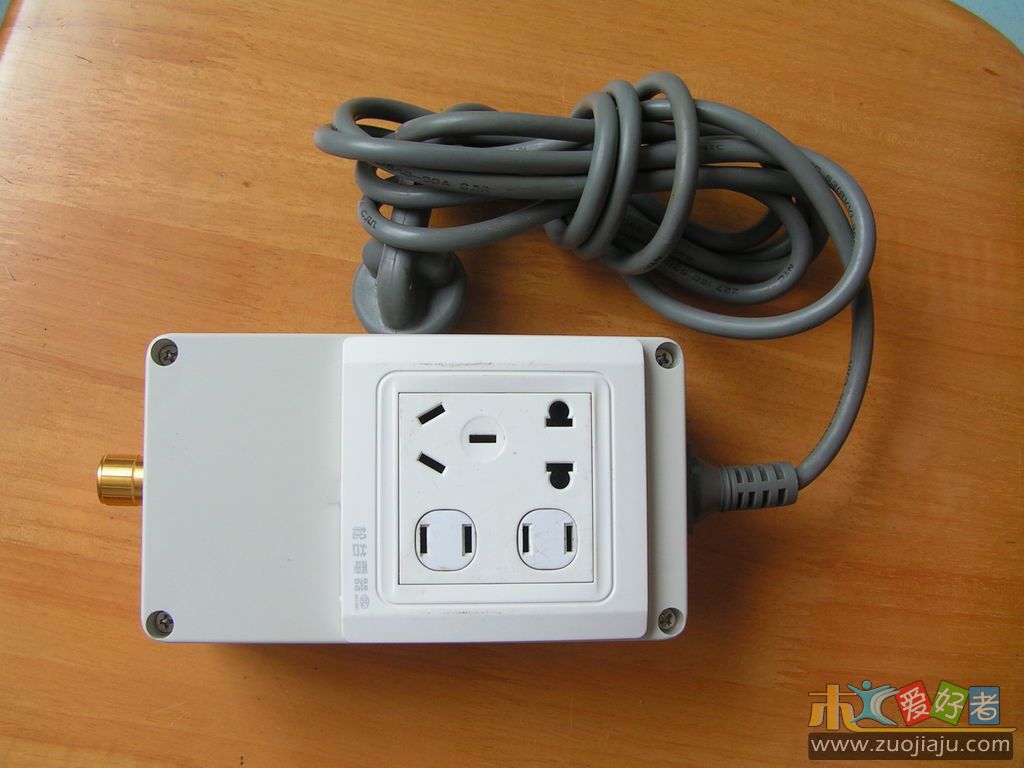

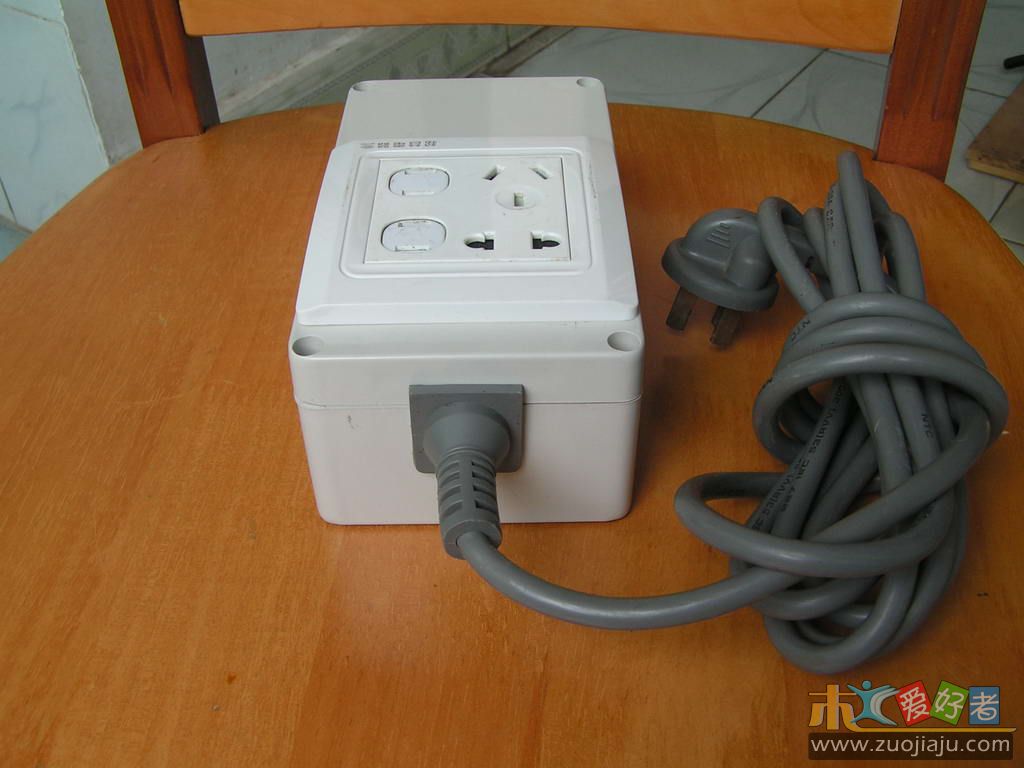

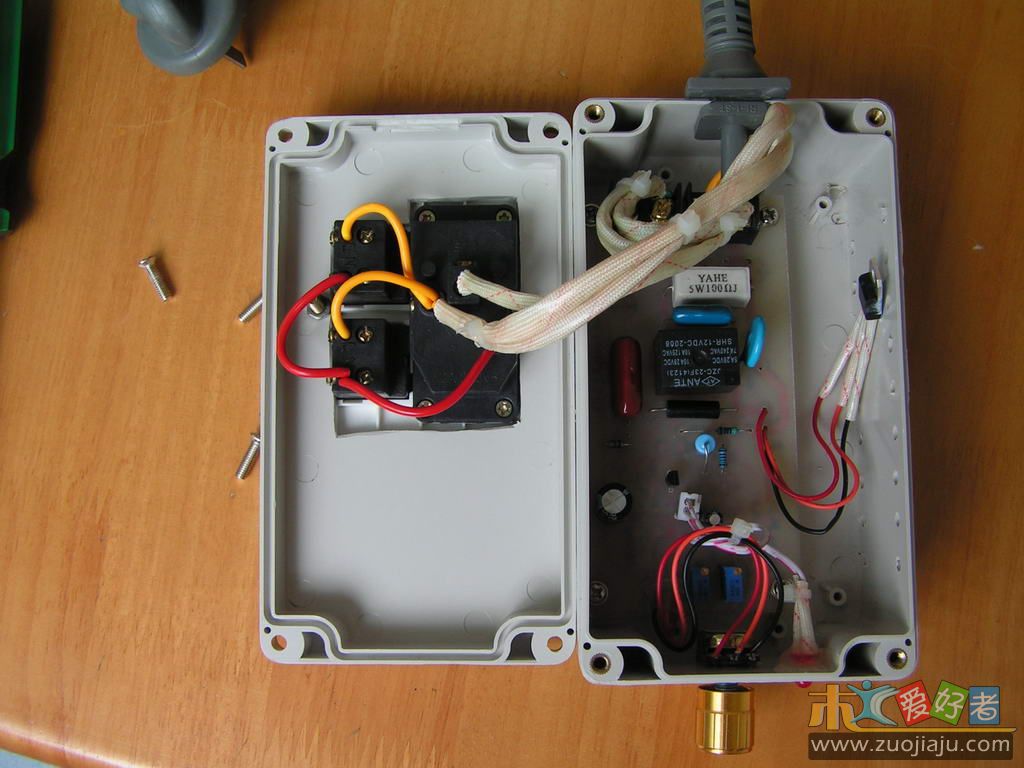

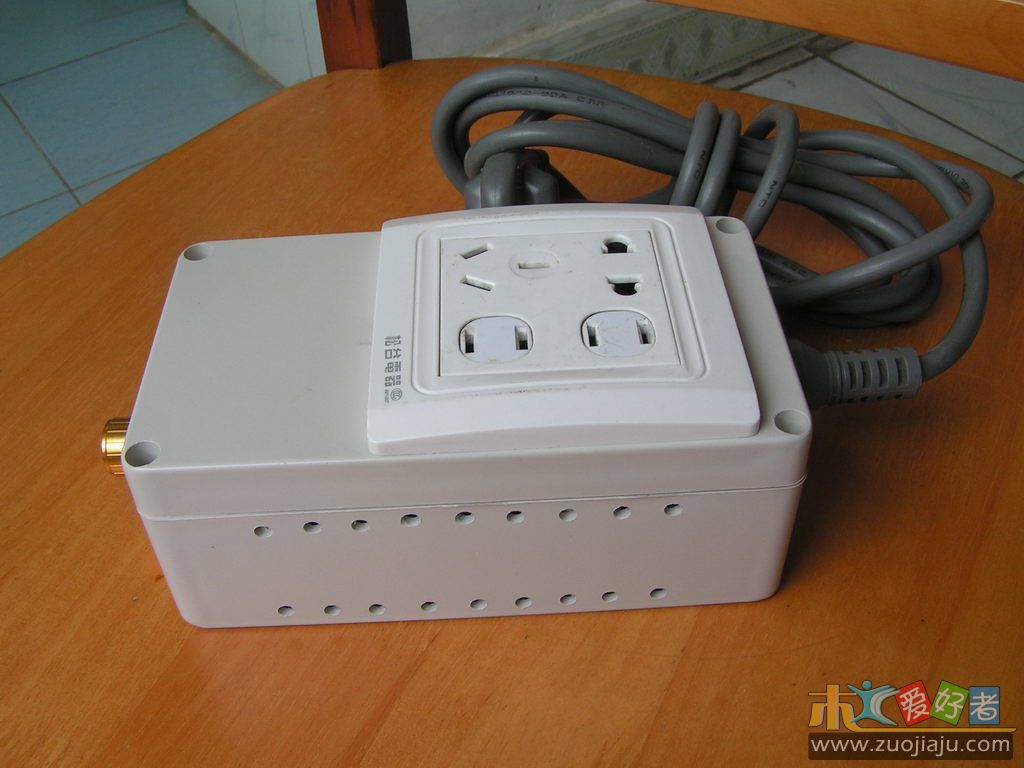

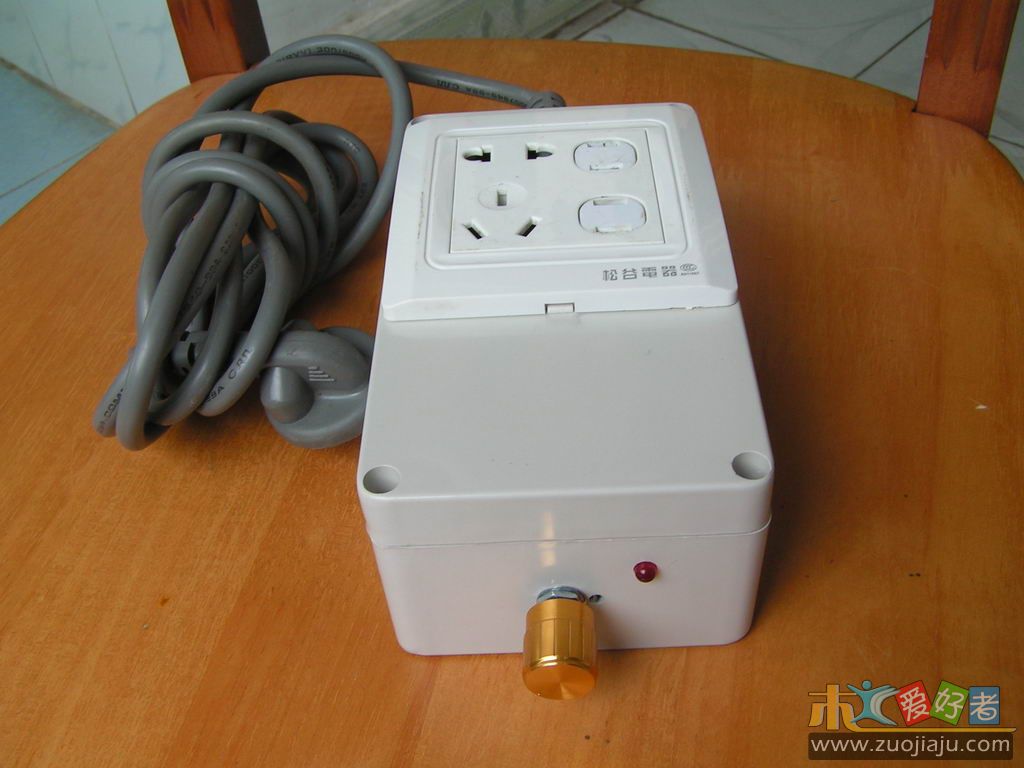

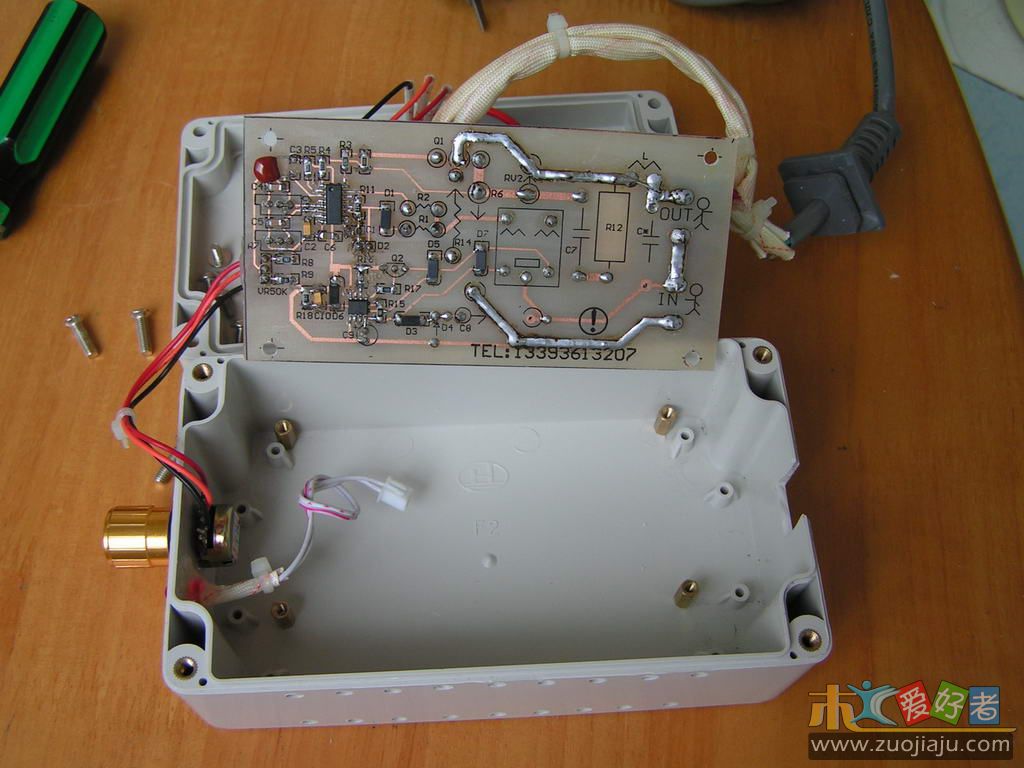

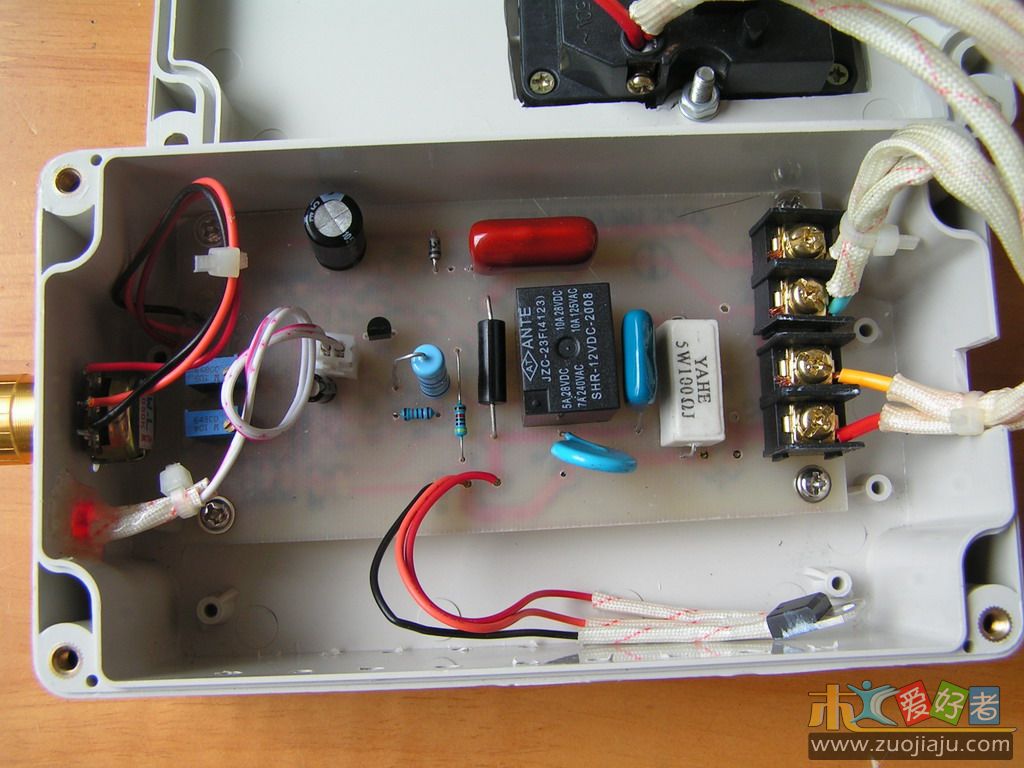

今天，我把手上收到的元件进行了组装，个别元件使用了替代品，大致能工作了。由于没有合适的散热片，因此可控硅是“裸奔”工作的。
短时间测试表明，整个电路是没有问题的，软启动功能完全正常，负载检测动作灵敏、干净，无拖泥带水。当按下云石机开关时，云石机从静止状态逐步加速，大约经过4秒的加速过程，达到调速电位器所设定的转速。调速部分也正常，从低速到高速，电机（我手上的只有一台日立的云石机）的转速能跟随电位器的调整而同步改变。改变过流保护可调电阻的设置点，过流保护动作也正常。当电机电流达到过流保护的设置点时，过流指示发光二极管点亮，调速板关闭输出，功能正常。当把已经打开开关的云石机插入插座，然后把调速板的电源接上时，调速板没有输出，云石机没有任何反应，此保护功能也正常。
至于负载补偿的曲线，由于没有散热片，这边的小区也不好切割板材试验，暂时只是做了个另一种状态的验证。当我把一个500w的电烫斗插入插座，调整转速电位器，把输出电压调整到150伏，然后再把一个300w的电热丝接入，此时可以看到输出的电压上升到180伏，证明调速板已经自动调整了输出电压以调整功率。从这个试验，可以侧面看出，如果使用云石机进行切割，当负载加重时，转速降低，调速板能自动调整输出电压，以保持转速的稳定。
更多的特性，还有待进行试验和摸索、调整。
