精度演绎，钳工基础之小型零件垂直度的做法

木头木脑木性情 · 发表于 2015-7-9 21:25:35

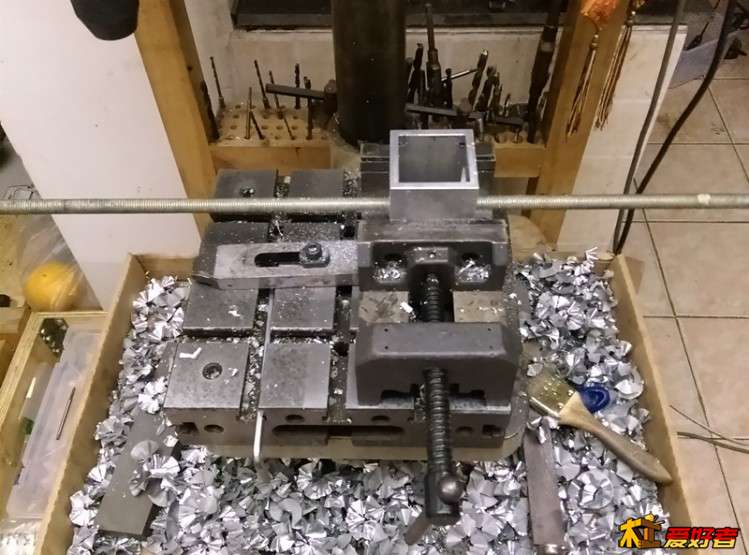

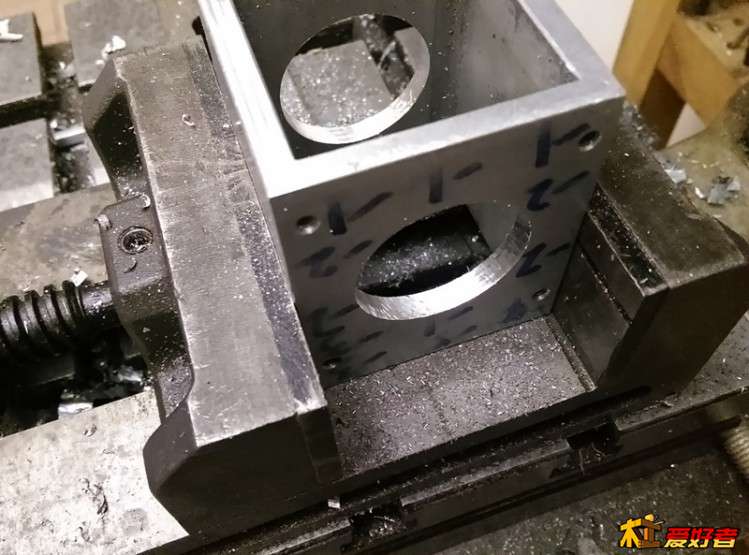

还有个环节要处理下，钻的孔是35毫米，要扩到36毫米+才行，铝材扩孔利器就是丝杆，什么锉子也没丝杆好用，下肉快，加工出来圆度还好

木头木脑木性情 · 发表于 2015-7-9 21:32:08

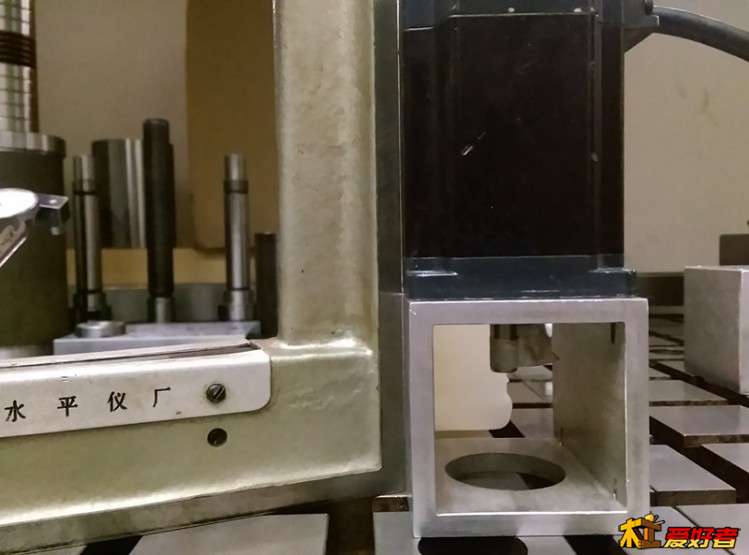

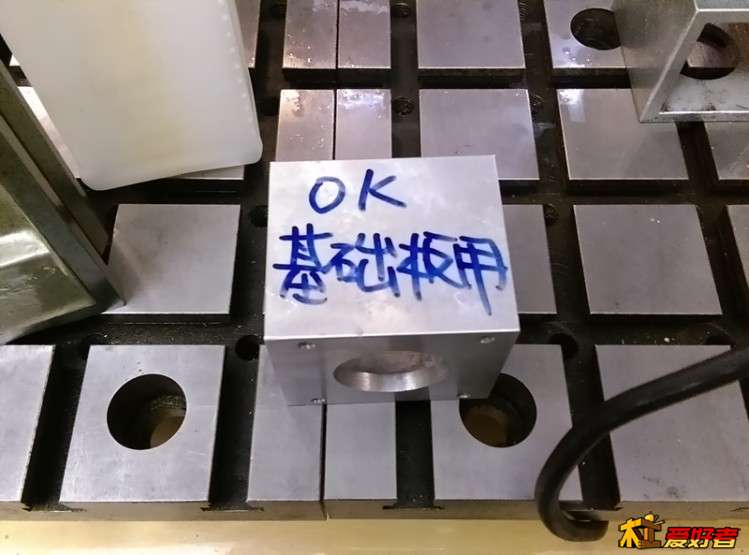

孔不能扩得太大，要不大不小正正好，怎么才能保证孔的大小和位置刚刚好呢，感觉是第一位的，当然钳工不是靠感觉吃饭的，要检验，检测，第一个孔的大小和位置不是很理想，一线天也有问题，这个电机座只能用在基础板上

木头木脑木性情 · 发表于 2015-7-9 21:37:16

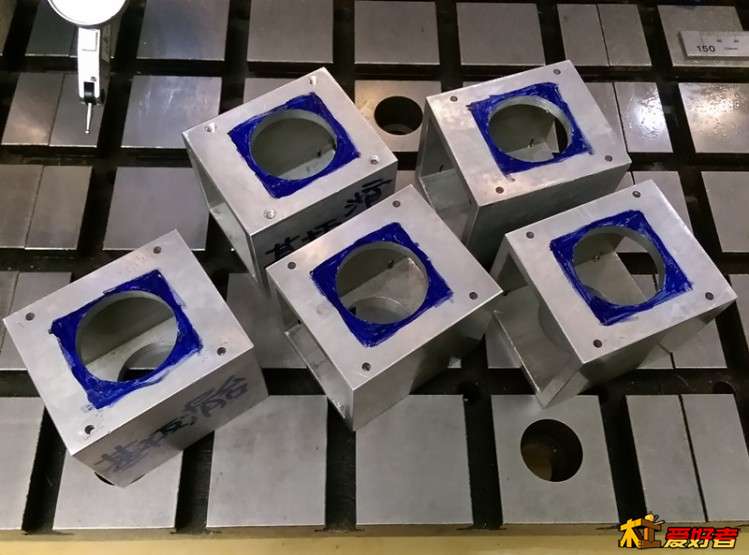

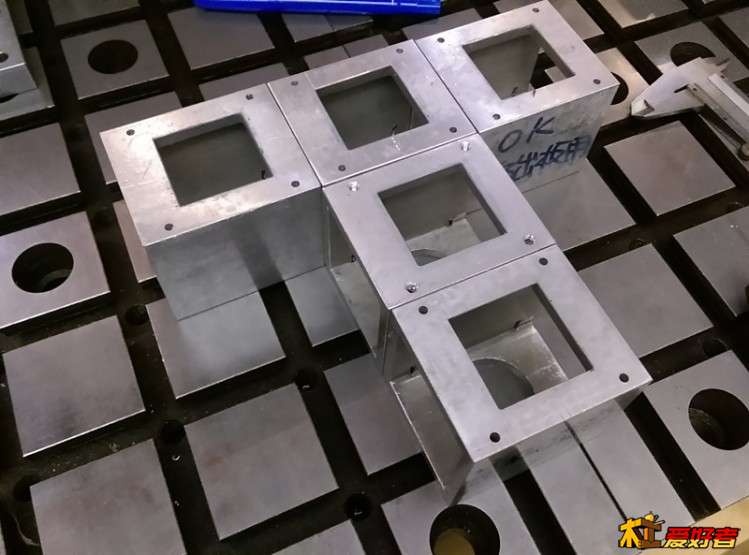

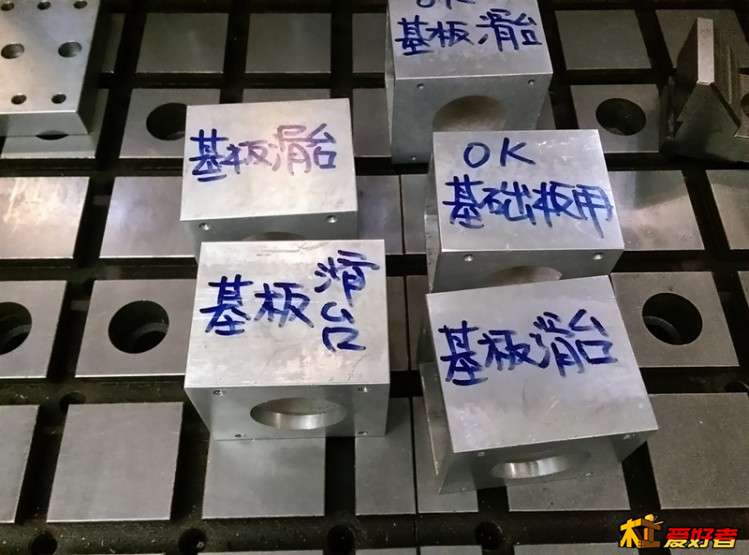

第一个不是很理想，主要是加工的面数不够多，四面都加工就不会有这个问题，测完第一个有点灰心，但是剩余的几个出奇的好，笔直的一线天和完全闭合的接触面，基板和滑台都能用，这样还不算是成品，因为不晓得将来干什么用，具体安装孔还没打，等到要用的时候再打安装孔吧

木头木脑木性情 · 发表于 2015-7-9 22:05:11

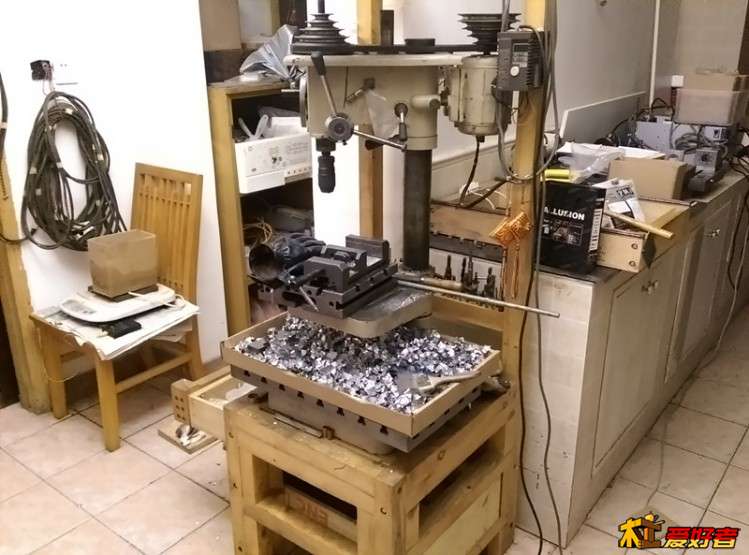

最后展示下完成这些制作的主力工具，世界第二的台钻，这回碎屑管理很成功，没有出现一地铝屑的情况，大量的研磨工具和材料在本帖中没有做详细说明，磨的学问很多，有时间系统性的讲一下

花落丛间醉想春 · 发表于 2015-7-9 22:42:04

木头木脑木性情发表于 2015-7-9 09:242 J. R5 b2 e6 p/ p) [
钳工怕的和大家一样，丝锥断了，螺丝断了，滑丝了这些跟螺丝相关的操作失误

哈哈，跟楼主开个玩笑，是车工怕车杆、钳工怕打眼，其实我挺佩服钳工的，上边我也说了钳工是制造业的基础，钳工干出来的活就是不一样，楼上的好多童鞋也说了，自动化的车、铣、磨一走又快又省事，其实我有点不认同，纸上谈兵！一动真格的就完了，钳工是一门手艺，再往深一点说还能磨练意志和提高修养，就像木工，你弄了一堆车床、铣床、带锯、台刨，那倒是又快又省事、还漂亮、精度还不错，那又说回来了，你的手艺呢，都让机器给你干了，一离开机器也锯不直了，离开台刨也刨不平了，离开方榫机不会凿眼了，那是不行的，哦，扯远了，好像触及到某些爱好机器的热情了，不喜勿喷！

木头木脑木性情 · 发表于 2015-7-10 09:16:39

花落丛间醉想春发表于 2015-7-9 22:42
4 l* f: X W1 d哈哈，跟楼主开个玩笑，是车工怕车杆、钳工怕打眼，其实我挺佩服钳工的，上边我也说了钳工是制造业的基础 ...

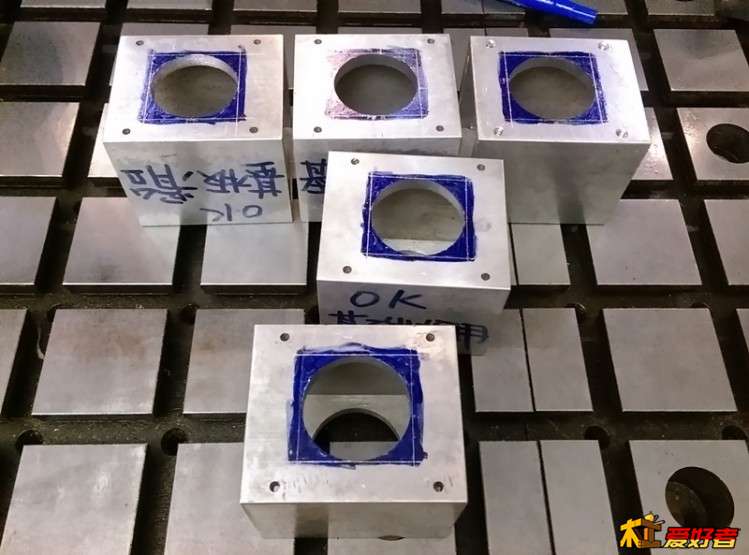

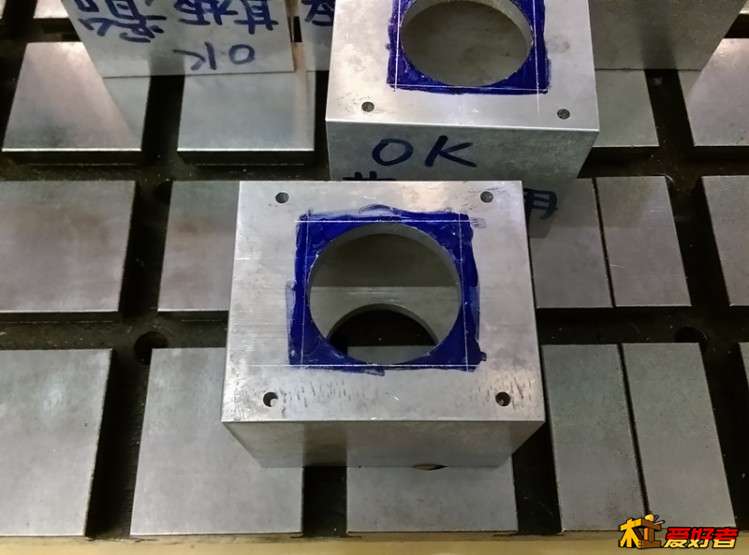

方榫机。。。。其实正常的孔加工难度都不算大（特殊孔除外），主要是蹩手蹩脚的孔不好办，钳工没有搞不定的加工，无非是时间多寡，精力投入多大，下面就是蹩手蹩脚的方孔加工过程，非基准面的圆孔扩改36.5毫米的正方孔，误差0.5毫米就可以

木头木脑木性情 · 发表于 2015-7-10 09:20:22

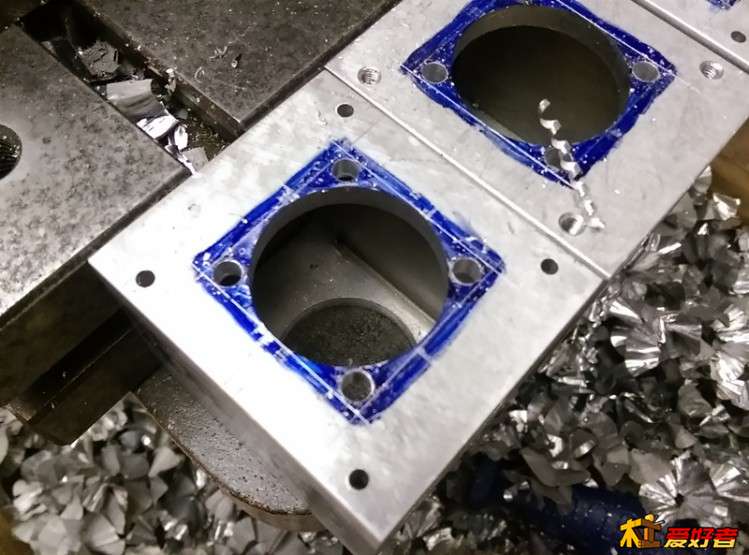

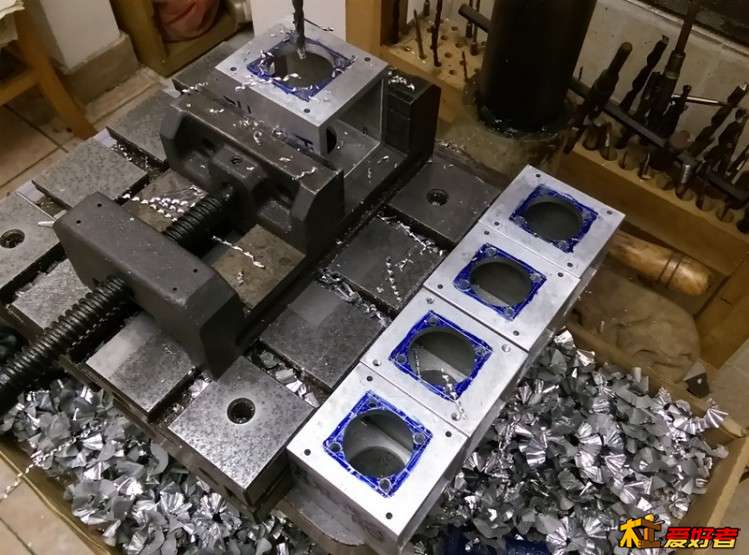

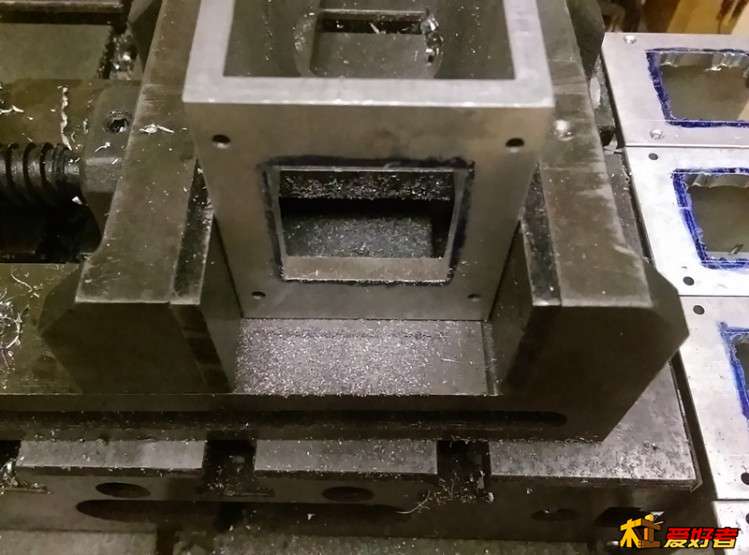

钻圈孔扩孔是钳工的专利，钳工是怎么钻的呢

木头木脑木性情 · 发表于 2015-7-10 09:22:39

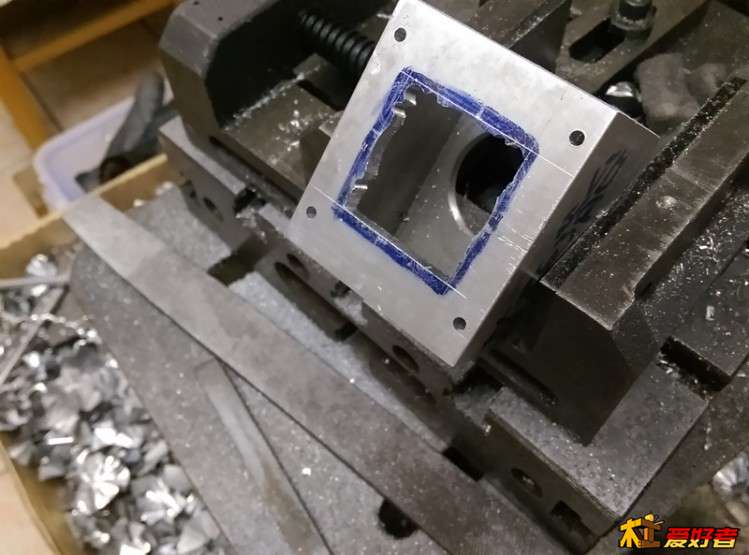

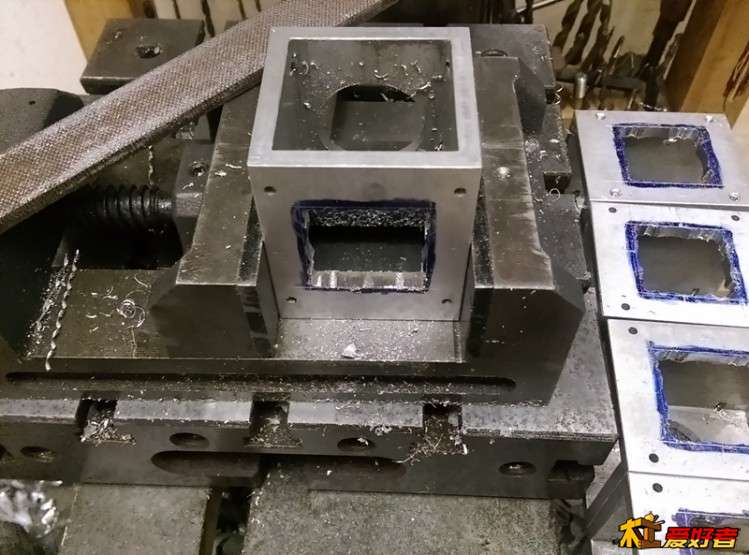

锉了几下就想罢工，实在干不下去

木头木脑木性情 · 发表于 2015-7-10 10:12:52

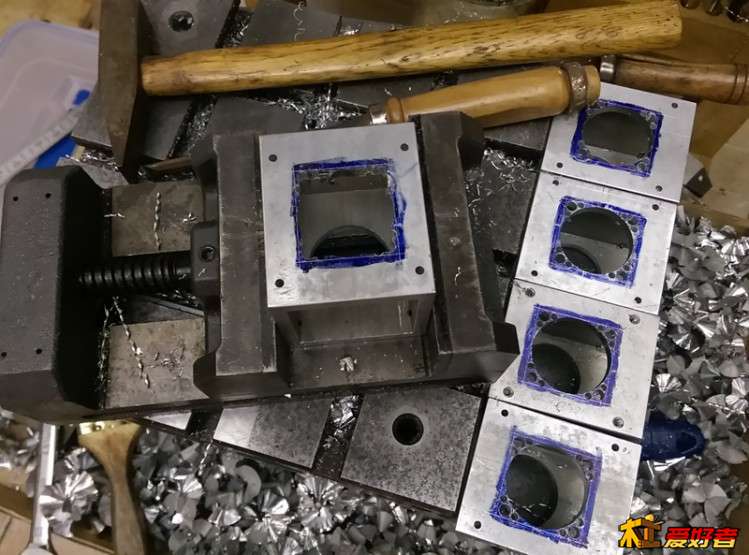

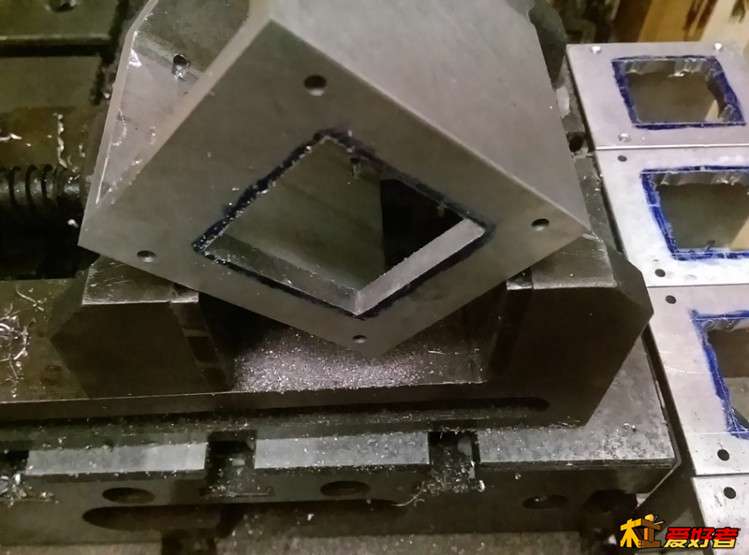

稳定了下情绪，再难也得上，半小时后功课完成

木头木脑木性情 · 发表于 2015-7-10 10:18:58

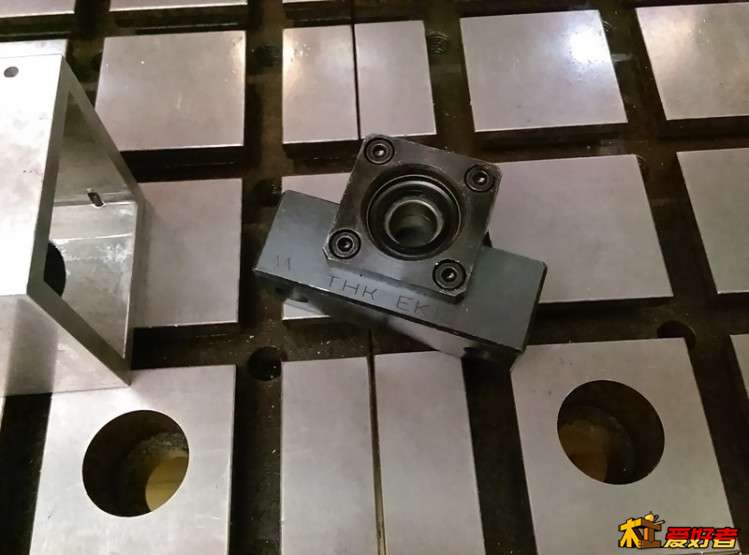

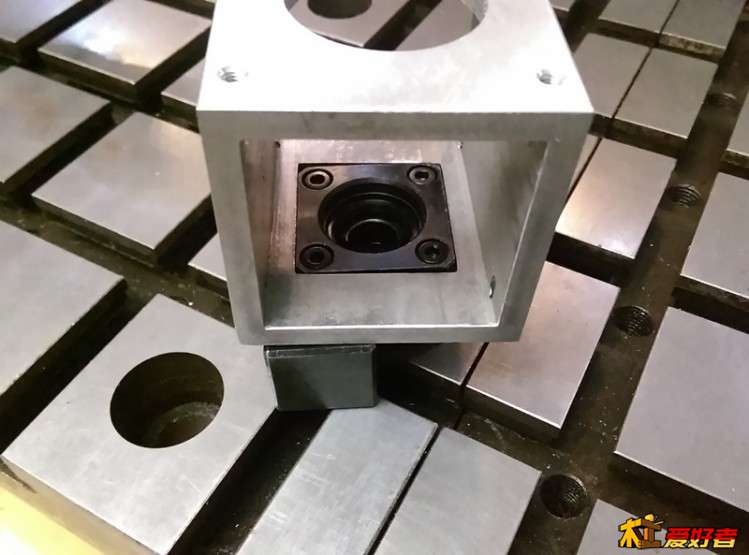

为什么要花点力气做这个方孔呢，看看丝杆座的结构就明白了，60步进一般只能配16毫米粗丝杆再粗的不大好推，16毫米丝杆相应丝杆支撑座就是BK12，EK12之类，做这个方孔的目的是让丝杆座出轴和电机出轴稍微靠近些，联轴器把持能力好一些，还有另外一个作用，仅仅对BK12有效，就是BK12可以通过他特有的水平固定螺孔加固在丝杆座上，这样整体刚性更强些

木头木脑木性情 · 发表于 2015-7-10 16:12:05

第一个确实有畏难情绪在里面，导致误差较大，产生了一毫米左右误差，情绪稳定下里就越做越好，到最后一个误差也就10来丝了，在憋手蹩脚还要追求一定的效率情况下，相当精准了

socier · 发表于 2015-7-10 19:15:42

以前在学校的时候老师向我们展示了他磨制的两块方钢，贴在一起用手掰不开，里面是真空的，#14级的平面研磨精度，不过当时我的感觉用现在的一个字来表达就是：装
后来我又想起来，那个东西叫块轨
再后来我发现那时的经历对我蛮重要的，至少我现在打磨平面很自信，而且我喜欢用大板锉，感觉一刀下去掉多少，心里大概有个数，当然帆布也是用的最多的了
不过我是不会搞到多高的精度，镜面的感觉还是要找找

花落丛间醉想春 · 发表于 2015-7-10 22:47:23

看了楼主这活我还是比较认可的，有些童鞋说了，你说这话好像你挺NB的，其实我这活怎么说呢，二把刀，没有经过系统的学习过，但你别小看任何一个人，我也是国营大厂的职工，没干过我还没见过，紧车工、慢钳工、溜溜达达是电工，对了，我是电工，我们这的电工可不是你想象的接个线、换个灯泡那么简单，简单说我们厂是一个近60年历史的集各行各业技术密集型企业，好了扯远了，再说就露馅了，
就说楼主这活还行，却扯了这么多，好了明儿再聊

木头木脑木性情 · 发表于 2015-7-11 13:40:00

花落丛间醉想春发表于 2015-7-10 22:47
, i6 _9 D% i' `( w2 ]; s看了楼主这活我还是比较认可的，有些童鞋说了，你说这话好像你挺NB的，其实我这活怎么说呢，二把刀，没有经 ...

电工。。。。=小半个钳工，我毕业后也考了电工执照，合法电工，玩电的话我是依法工作，奉命行事，这些在金属板上开孔扩孔的事电工常做只是做的没有钳工规矩，电工家伙也全，开墙孔的话钳工就望尘莫及了，总不能不能抱个台钻手钻上去开

ak99519 · 发表于 2015-7-12 08:21:50

成功后，狗屁都是经验
失败后，经验都是狗屁
