精度演绎，钳工基础之小型零件垂直度的做法

菜刀崽

这才是一个初学者所应该具备的，想玩CNC就要懂得一定的钳工知识。

阿余

村西老张 发表于 2015-7-7 17:44
3 m0 X0 I/ @5 W5 q有本钳工证，正在论坛里混的帮顶。

我实习过一个月钳工,    一榔头把左手虎口砸个大口子, 现在都还有点点印,   当时的口号是: 只要指头还在手上, 就不能停下.  涂点红药水继续修理铁块.
  `* J& x+ V* }& `/ O) t8 o" k7 g

阿余

楼主在这说钳工, 你的大锉端得如何? 钳工基础, 就是锯锉,  能把大锉端好了, 再谈其它. 能不能演示一个你端大锉的本事 ?

阿余

myairforce 发表于 2015-7-7 17:47
刮研 确实是钳工基本功

$ q% F  y" S4 F$ ?2 d最基础的基础是端大锉.

newjonni

我还是信CNC加工中心，大型数控研磨 ~真的   挺崇拜钳工

木头木脑木性情

阿余 发表于 2015-7-8 00:55
楼主在这说钳工, 你的大锉端得如何? 钳工基础, 就是锯锉,  能把大锉端好了, 再谈其它. 能不能演示一个你端 ...

        不是职业钳工，水平也不赖，有图为证，一点失误的操作都没有，按预定的目标精确达成，垂直度和平面度一把头做出来，

2 u' a8 I& G' z1 u, i$ z
1 F2 |% Q; e3 ]# ~) m" M

木头木脑木性情

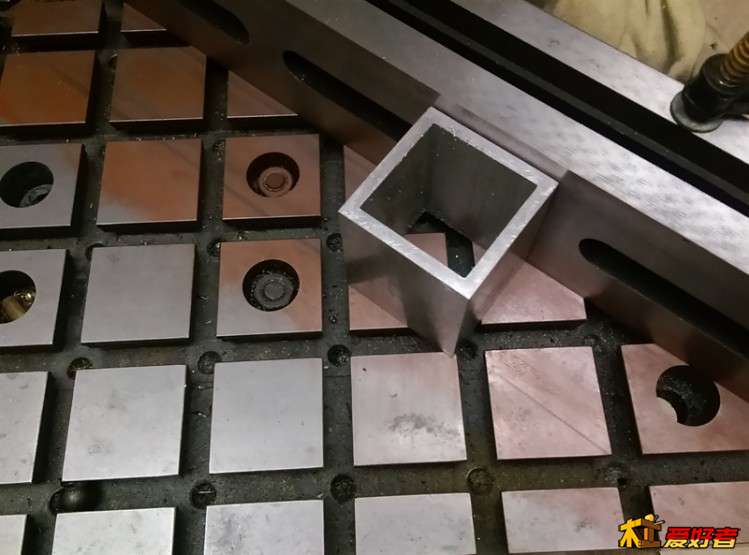

        正规点的机械类大厂钳工工作台都会有各种类型方箱方筒用来校验，修理和加工与垂直度关联的零件，一般都是耐磨铸铁件操作平台，磨损了的话钳工自己去加工把精度找回来，当然淬硬的合金钢计量用的方箱方尺只有在超级工厂和计量局才会有，一般厂消费不起也没必要，像作案现场展示的中实合金钢制基础平板和合金钢垂直度平行度靠山也很难找到，如果想练习下按正规钳工教程操作，采购点耐磨铸铁操作设备就行，我这里操作原理跟常规一样，方式方法有些区别，同途异径，目标只有一个

木头木脑木性情

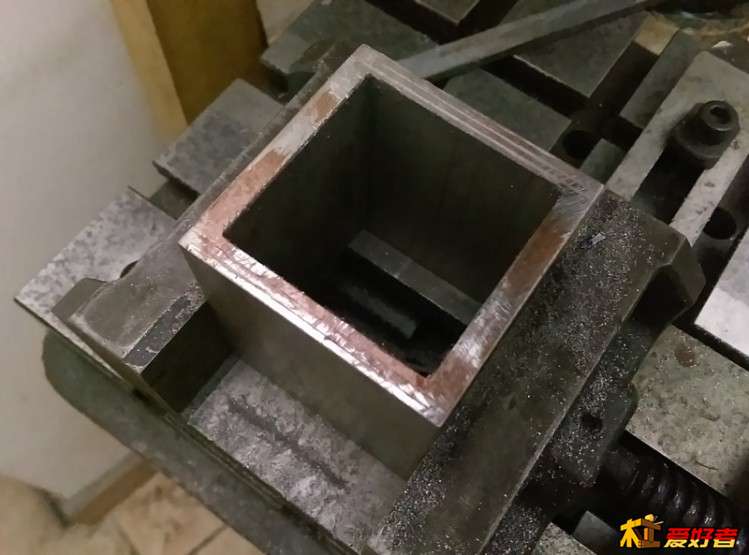

         为什么上面阿余大师说大板锉最能体现钳工水准，因为大板锉都是不平的，不平度大约在0.5到1毫米，也就是50丝到100丝，每个钳工都有属于自己的专用大板锉，他知道这把锉子哪里高，哪里低，哪里平，哪里的高低变化剧烈，就像自己身上的一块肉或者一只手或心中的一杆秤，面对不同工件不同工况熟练灵活去规划，评估，操作，检验，下图就是一个复杂点的例子，遇到了这种工况还是比较伤脑筋的


% y; M, J! C/ q3 N

木头木脑木性情

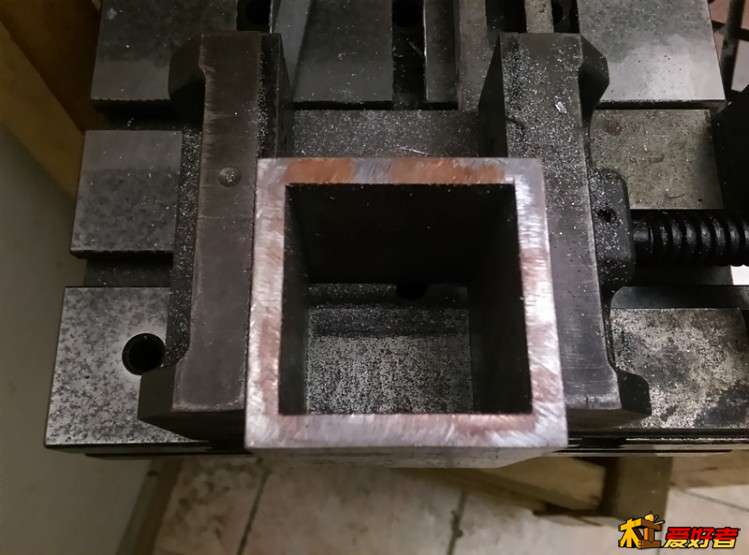

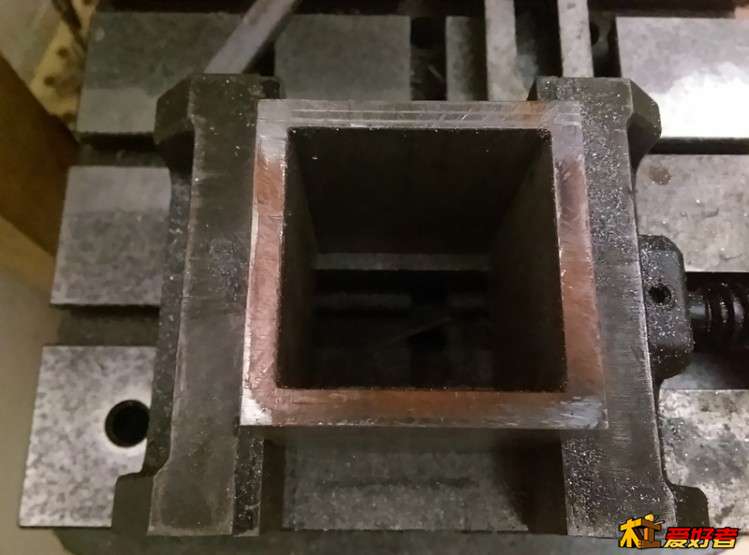

        操作大板锉时因为工件不平度厉害，所以研的次数很多，采取了粗研的办法，就是在研具上上色，锉完就上研具蹭一下，所以跟之前的显色是倒过来的，红色越多越接近目标

3 p% j- {% H/ P4 H- p. q, x

木头木脑木性情

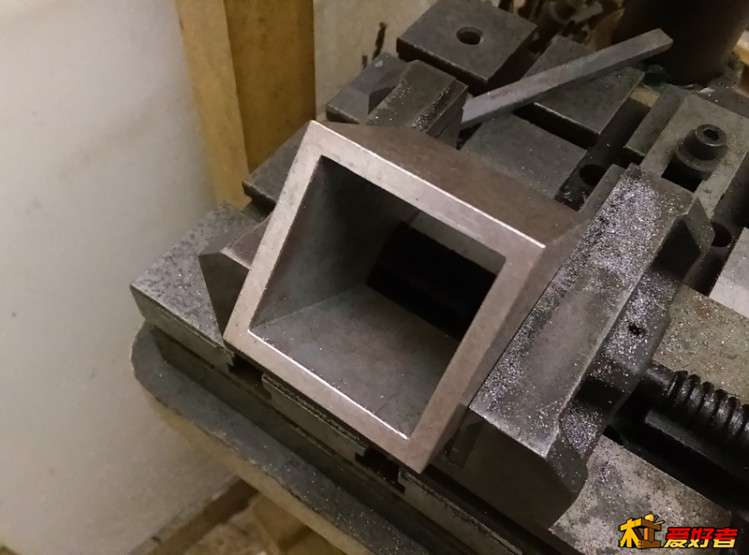

        这个端面垂直度要求在两个方向和已经做好的垂直面都垂直，当然零件要求不高，只要求2-3丝的精度，所以用研两次的办法来操作，精准点的还需要一个垂直度基准来操作，一次性研好，那样也很烦，没必要

成都知树

；好贴，一个。
2 F6 X5 ^, b! Y    首先说明，我学过钳工，但只是皮毛。。高级钳工的技术，另人佩服。

木头木脑木性情

        用研的办法来检验和指示锉削策略比较少用，因为锉削加工量还是比较大的，研的次数会非常多，研锉在钳工基础功课中通常都是一带而过，研是重点，材料去除用得方法太多了，这个端面用锉是最快的，精度也能勉强达到要求，一小时一个，单面半小时
8 k% z* y9 b: n' g# `- _

木头木脑木性情

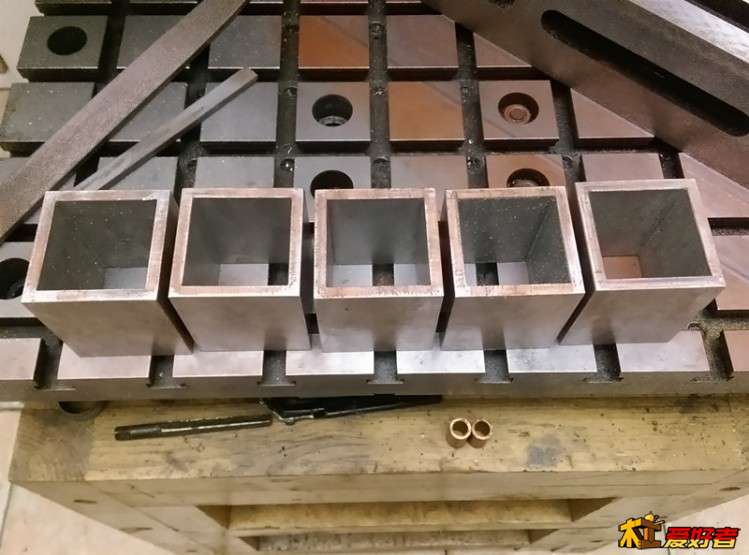

        需要大量材料去除的时候，现在的钳工都会使用电动气动工具，偷懒省力气，锉削就变成材料去除的辅助角色，最有用的地方就是倒角了，16条边，倒起来那个速度不亚于CNC，很有效率
5 m" Y7 F2 E' h( H6 l+ o

村西老张

木头木脑木性情 发表于 2015-7-7 23:10
* w" ^5 @8 T- |5 b除了磨，还有N多办法去除材料，锉是一种有效的材料去除办法，大板锉也可以锉出一丝的精度，端面垂 ...

8 L- p% _9 k% J( s) e) `0 p有铣不用，用大板锉。
" x3 b4 S* R* c& y' n4 R

marco_ou

除了钳工，车铣刨磨电艺术感等都掌握些才对，作为爱好者眼界要宽这些知识都为创意服务。
