精度演绎，钳工基础之小型零件垂直度的做法

zqh19812004 · 发表于 2015-7-8 15:06:02

一切不懂的都值得虚心学习，一切明白的都要学会谦虚教授

木头木脑木性情 · 发表于 2015-7-8 15:30:20

村西老张发表于 2015-7-8 12:35) |9 {) Y( ]% e
有铣不用，用大板锉。

有加工中心我也不用，因为我这几天比较闲

『悟思吾心』 · 发表于 2015-7-8 15:33:16

好贴！重新温习一遍钳工基础技能！以前学过机修钳工，机器大修的一项主要内容就是轨道找平面，采取的就是刮研

木头木脑木性情 · 发表于 2015-7-8 15:35:10

marco_ou 发表于 2015-7-8 13:40 c, D8 p- t4 c# i ^( K% ]
除了钳工，车铣刨磨电艺术感等都掌握些才对，作为爱好者眼界要宽这些知识都为创意服务。

钳工实际上都是万能工，什么床都能开，但是大都开不好，术业有专攻嘛，钳工开的最好的机床也必须要开好的就是钻床，我的钻床开的很溜，一流的，铝材我最大能钻50毫米孔，木材我能钻250毫米孔，是用台钻哦，不是立钻摇臂钻也不是钻铣床，钻个35毫米孔很轻松的

木头木脑木性情 · 发表于 2015-7-8 19:05:10

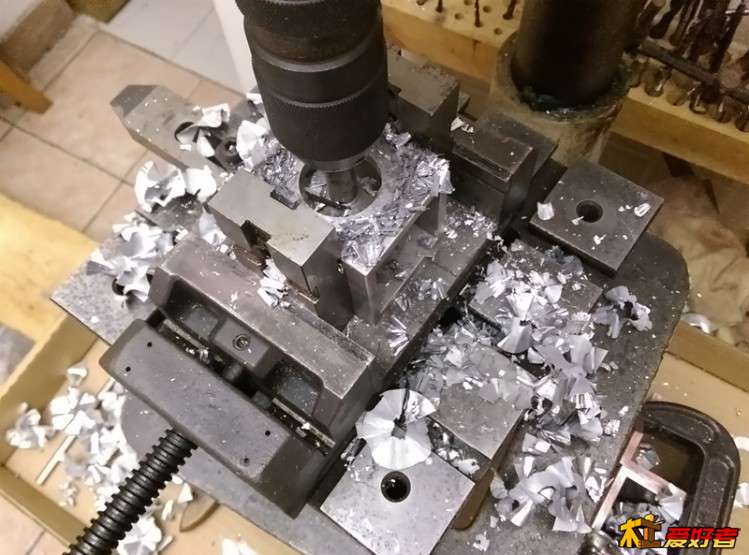

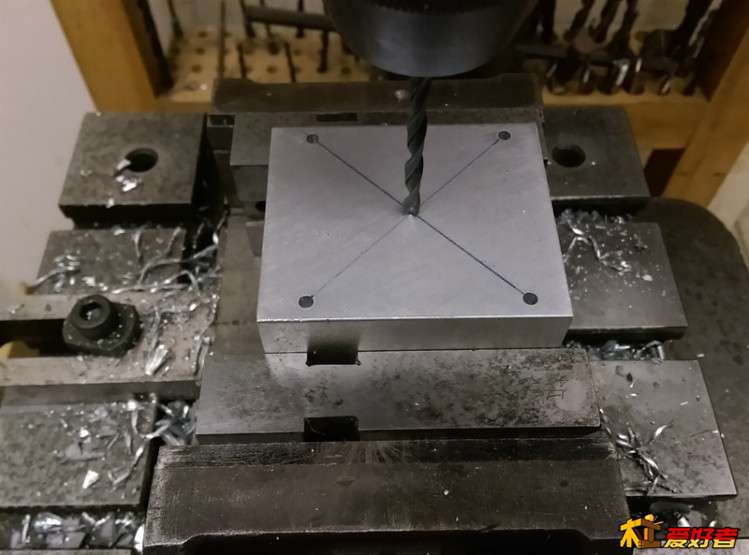

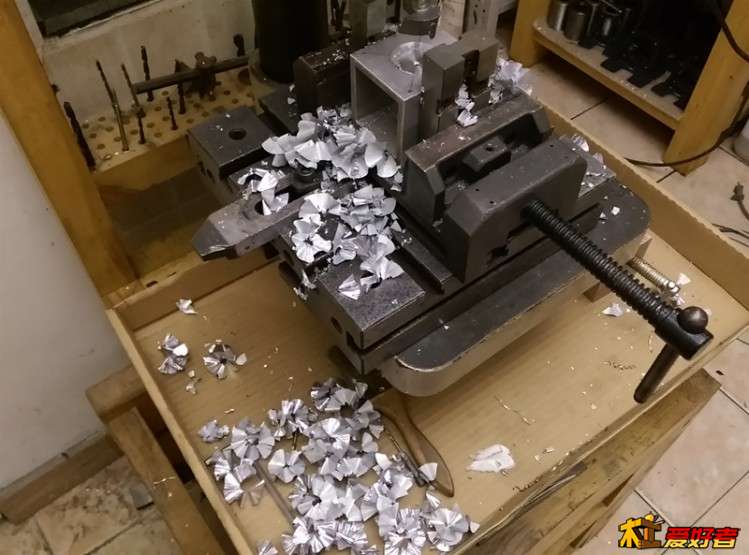

上面两个孔是属于试钻，试钻主要是用来确定工作参数，只是在粗坯面试了下，感受下给进的力度和转速的关系，大致确定下来就正式开钻，这回重点在半精和精加工的表面加工，当然其余粗坯面还是要钻的

蟑螂. · 发表于 2015-7-8 23:00:23

木头木脑木性情发表于 2015-7-7 18:33, {. V0 |+ P5 k( l
看不明白就对了，第一图看明白的毕竟是极少数，放个视频，测试下有几个能看懂的

这种平面的东西用磨床分分钟的事内圈线割用得着这么麻烦么就是用CNC换把新刀也就搞定了

花落丛间醉想春 · 发表于 2015-7-9 00:27:56

钳工是很多工种的基础，干木工虽然精度要求不如钳工，但在某些方面也是不次的，楼主用了大量篇幅讲述了平面与垂直度，锉削、刮削、研磨，那么楼主钳工最怕什么

木头木脑木性情 · 发表于 2015-7-9 09:24:47

花落丛间醉想春发表于 2015-7-9 00:274 w. L. {& a7 L( E2 K; ~" w
钳工是很多工种的基础，干木工虽然精度要求不如钳工，但在某些方面也是不次的，楼主用了大量篇幅讲述了平面 ...

钳工怕的和大家一样，丝锥断了，螺丝断了，滑丝了这些跟螺丝相关的操作失误

木头木脑木性情 · 发表于 2015-7-9 11:11:38

上面哪个人很讨厌哎，逼我说最不想说的，被逼自摆乌龙，丝锥断了，这回有人笑了

木头木脑木性情 · 发表于 2015-7-9 11:14:55

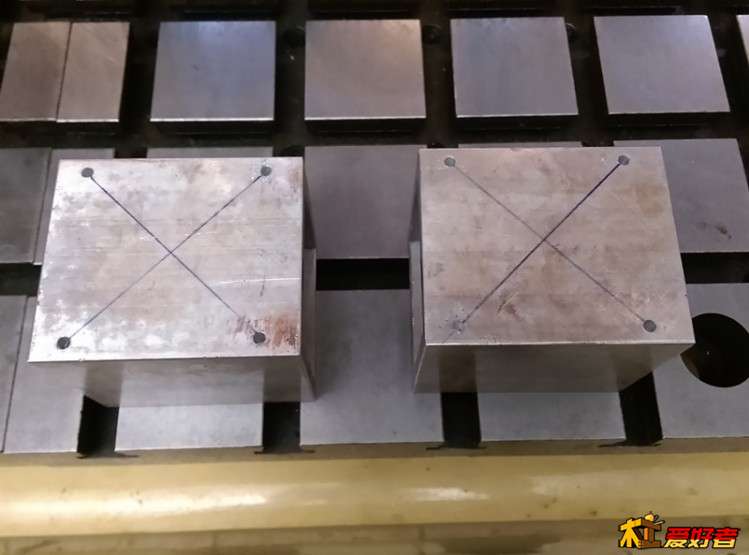

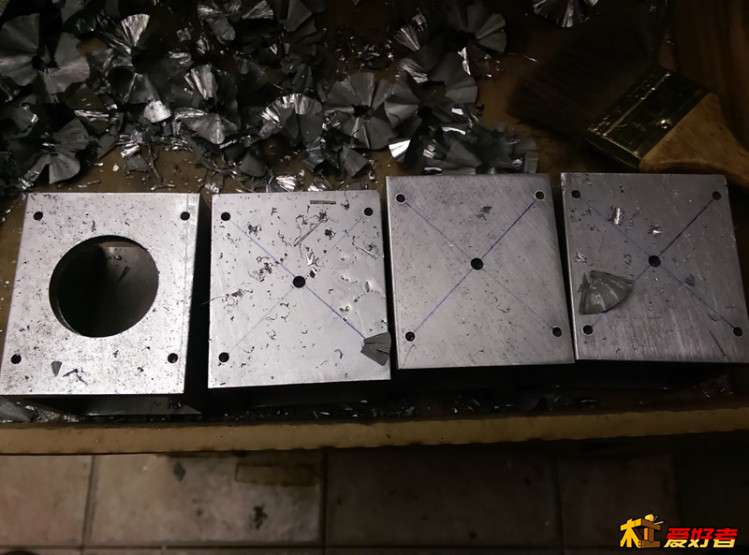

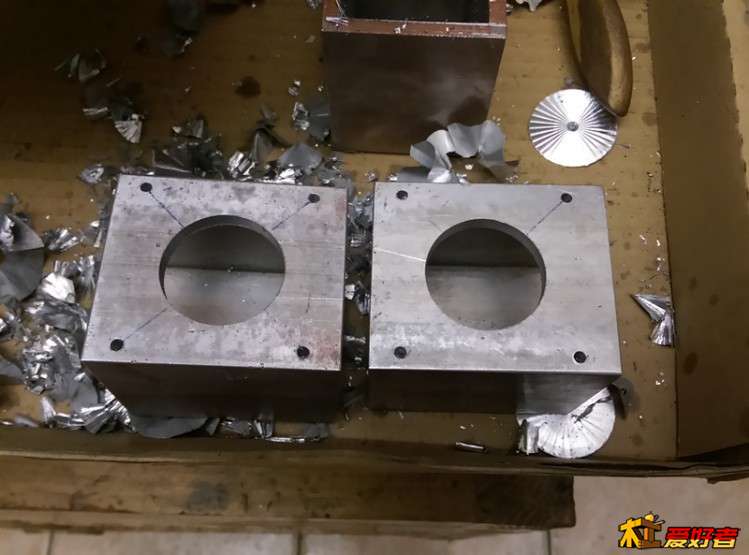

不过我也不会哭，很有预见性的设计了这么个玩意，粗坯面跟精加工面是镜像对称完全一致，粗坯面四个孔正常情况下只是定位大孔圆心用，没实际安装作用，现在可以发挥用处了。。。

木头木脑木性情 · 发表于 2015-7-9 11:19:38

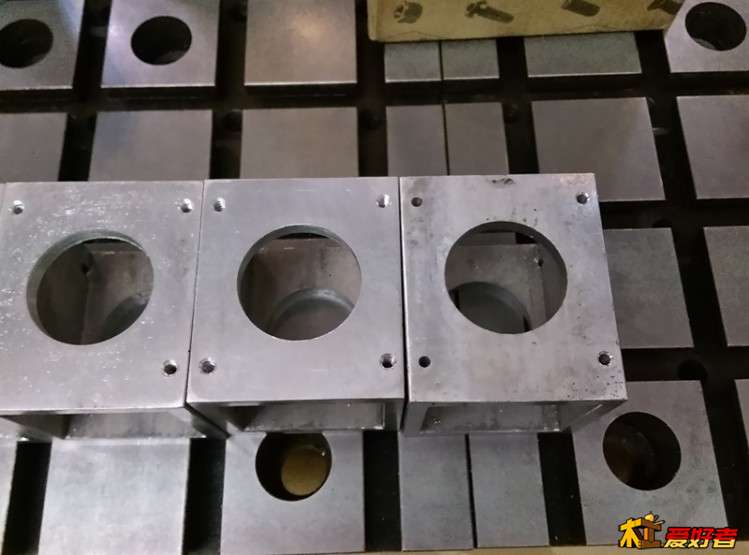

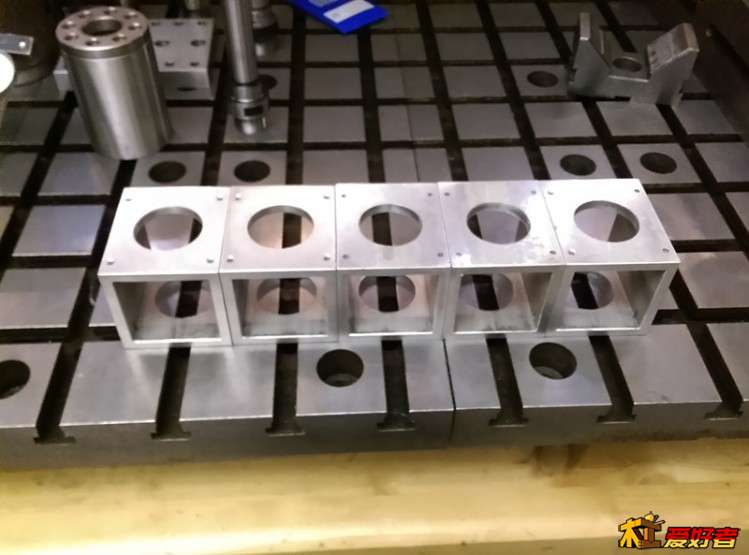

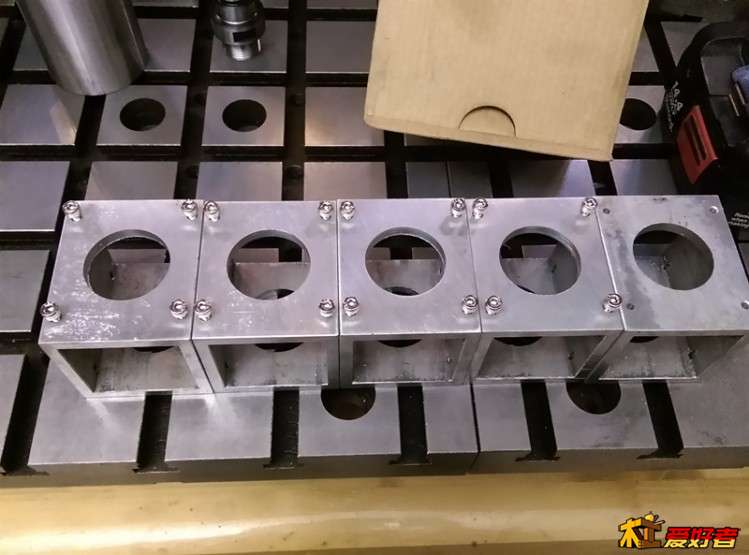

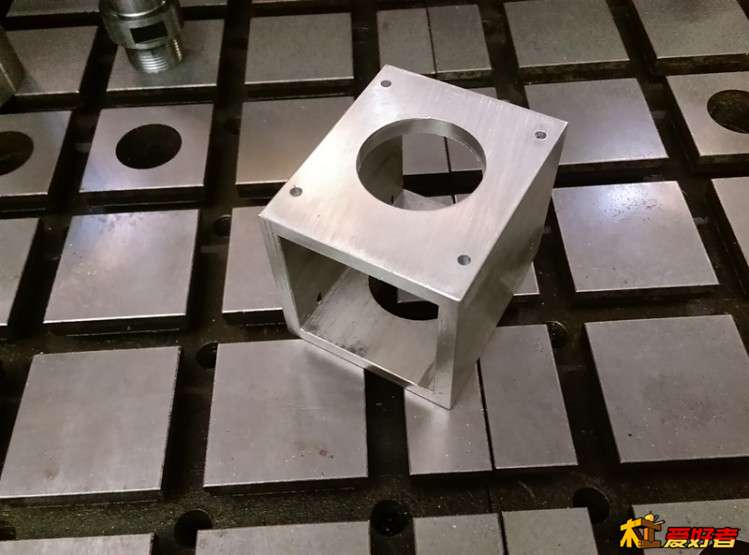

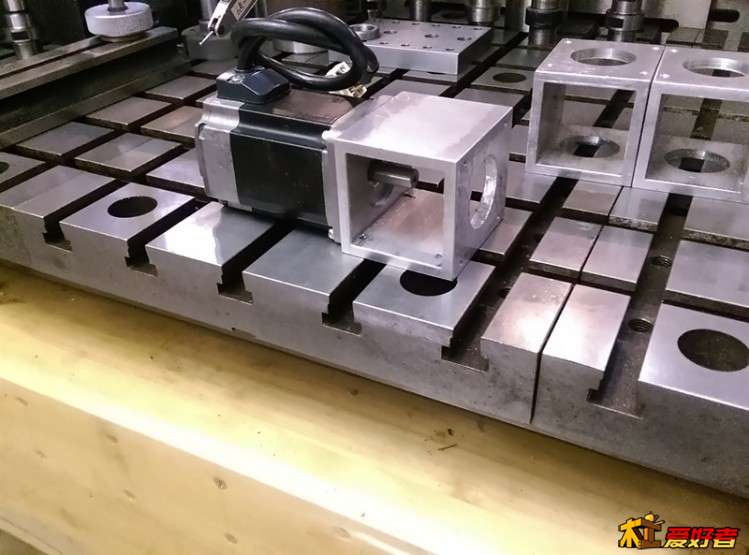

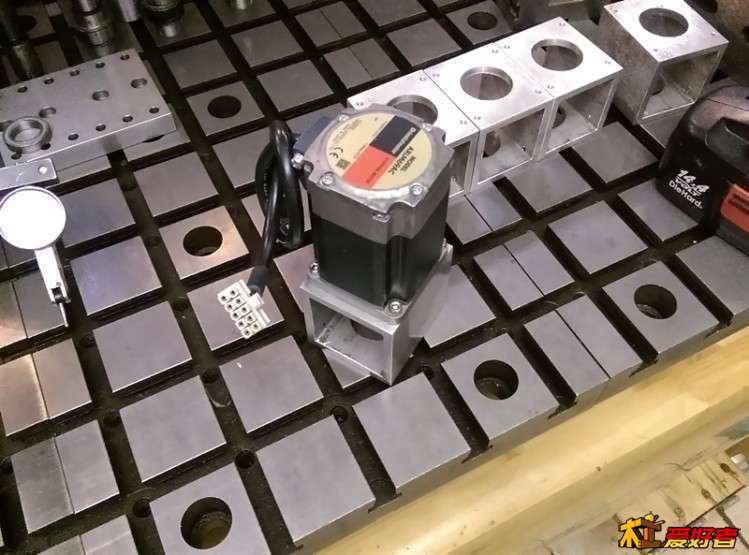

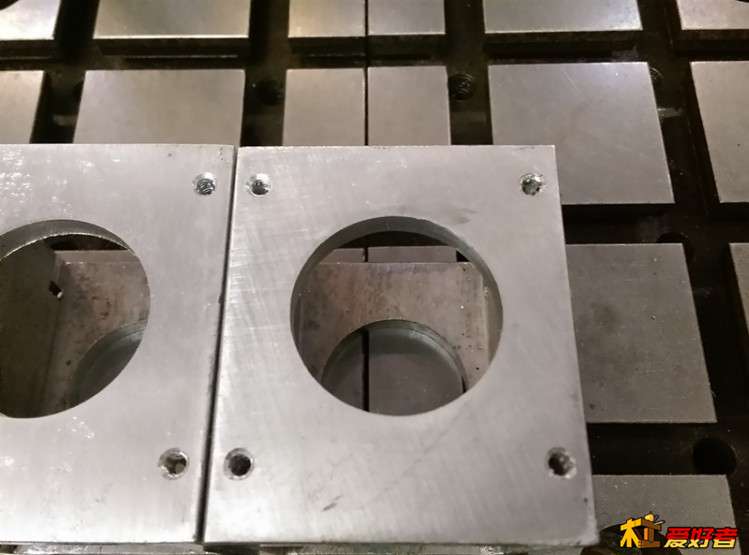

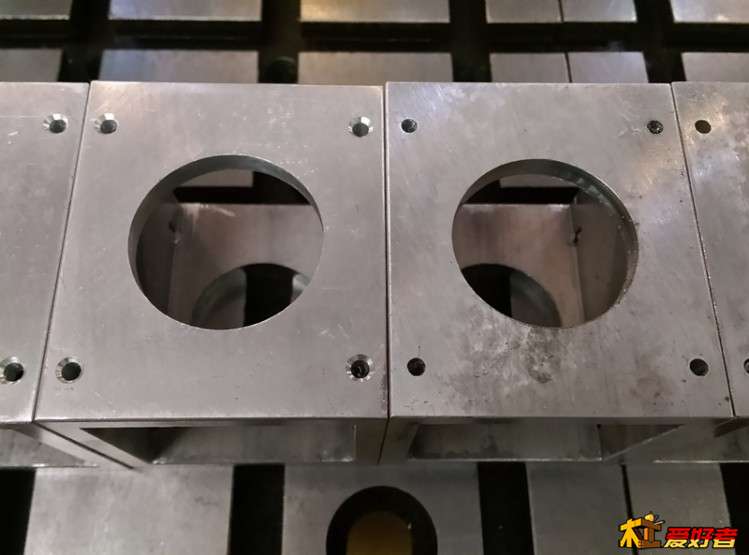

主要的关键的涉及到精度的操作基本完成，属于大半成品了，剩下来的工作即使操作失误都没什么之关紧要的问题，这是个什么玩意呢，60步进电机支架，如图

木头木脑木性情 · 发表于 2015-7-9 15:31:47

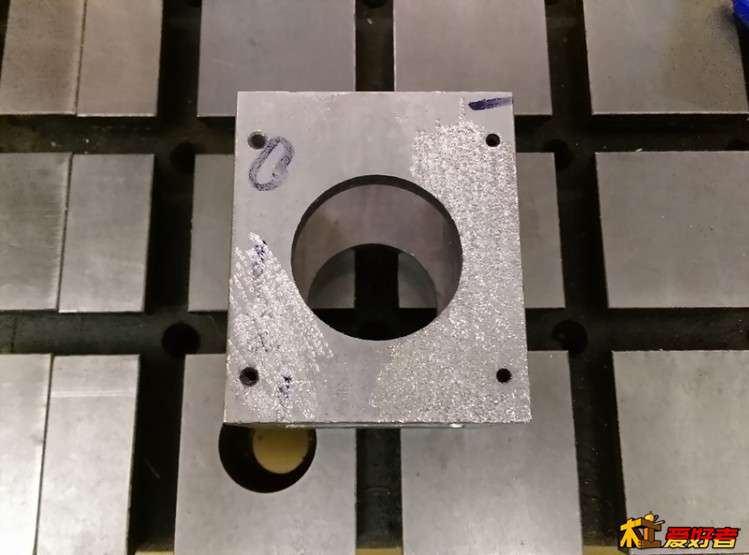

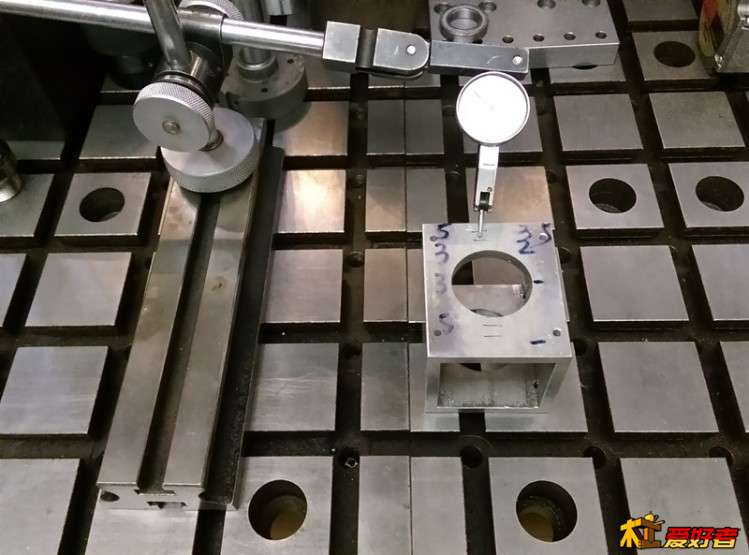

好了，现在处理乌龙球事件，这回粗坯面不用费劲去找垂直了，只要找一下平行度，和另一面精加工过的面平行就行，这个找平行度就可以用打表标的方式来找，先抄一下高点，把高点去掉点

木头木脑木性情 · 发表于 2015-7-9 15:40:10

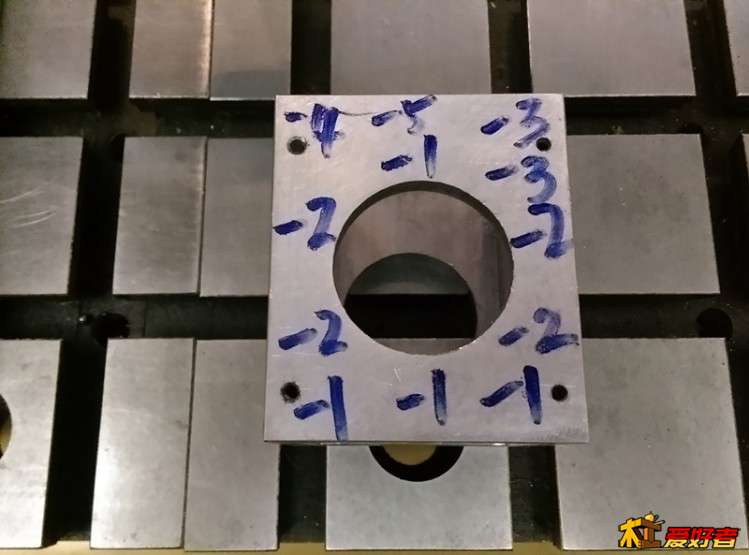

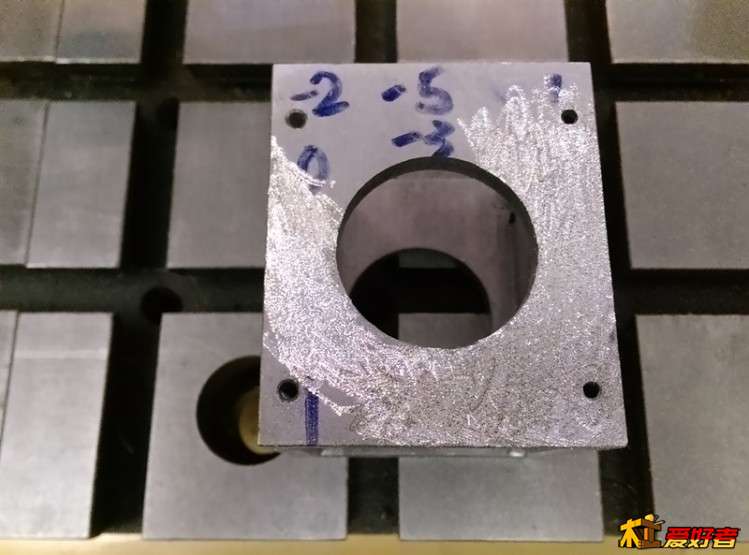

粗坯面不平度15-20丝，不平行度差不多也是这样，去掉高点后再打一下，高低点都标出来，就可以狠狠的咬了，下手时手感不错，咬的稳，咬得准，一把头就做出来了

arkwang · 发表于 2015-7-9 18:09:15

木器的研磨其实有时候也很变态的，玩漆器的人都知道
其实也就是看要求来说了，国产轴承轴套这类零件经常会让人崩溃的原因就在这里，公差太大了

木头木脑木性情 · 发表于 2015-7-9 18:40:03

arkwang 发表于 2015-7-9 18:09
# h/ z5 J0 y; Q( [% K% v% q: T9 s木器的研磨其实有时候也很变态的，玩漆器的人都知道. s% X) x( Y; _* K. y* f9 H9 [
其实也就是看要求来说了，国产轴承轴套这类零件经常会 ...

是的，很多工种都有相似的操作原理，就研磨而言，金属加工中的研磨表面粗糙度远不及玉石，宝石，离钻石切割研磨就更差十万八千里了，机械加工首要保证的是基础精度，不同的精度对应不同的粗糙度，表面再光滑没有精度在机械行业是行不通的，造型完美比例协调尺寸再精准观感差不光滑手感不好在工艺品行当就不算是高水平制作
