第一次接触拆解运转国产电主轴，差距是明显的

木头木脑木性情

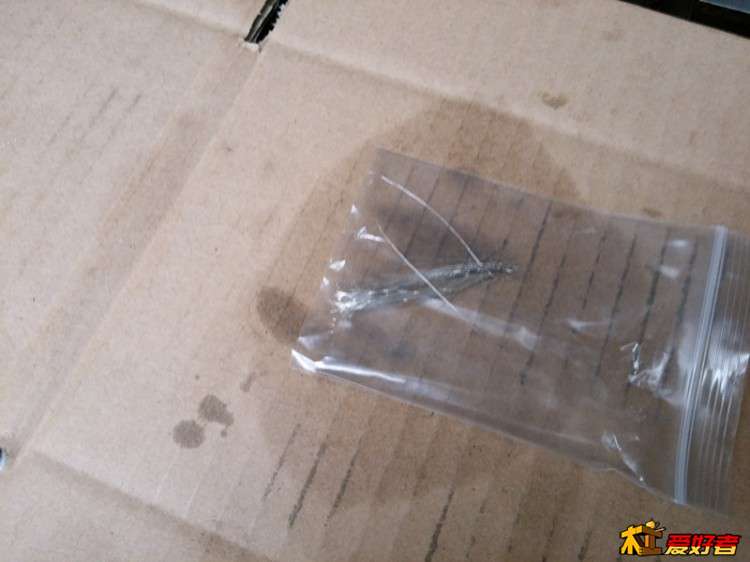

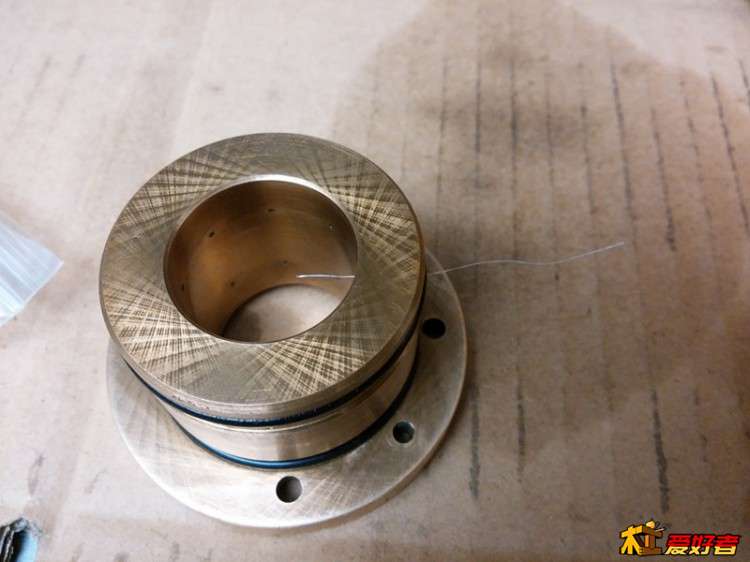

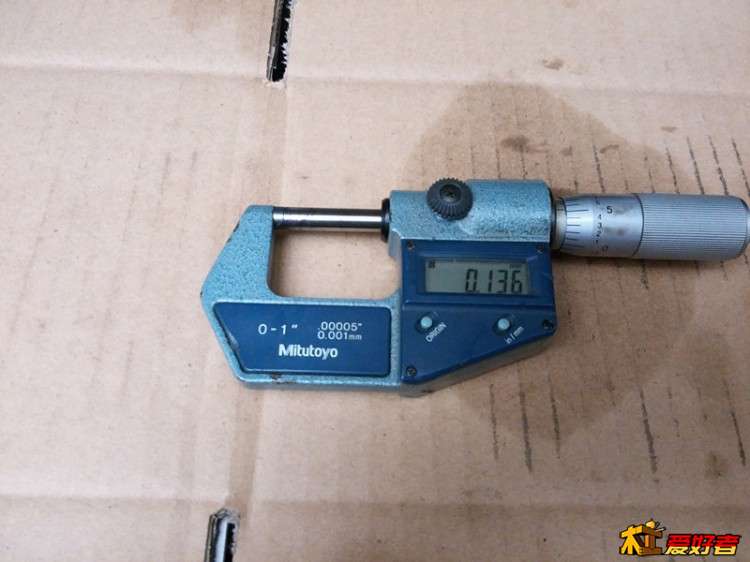

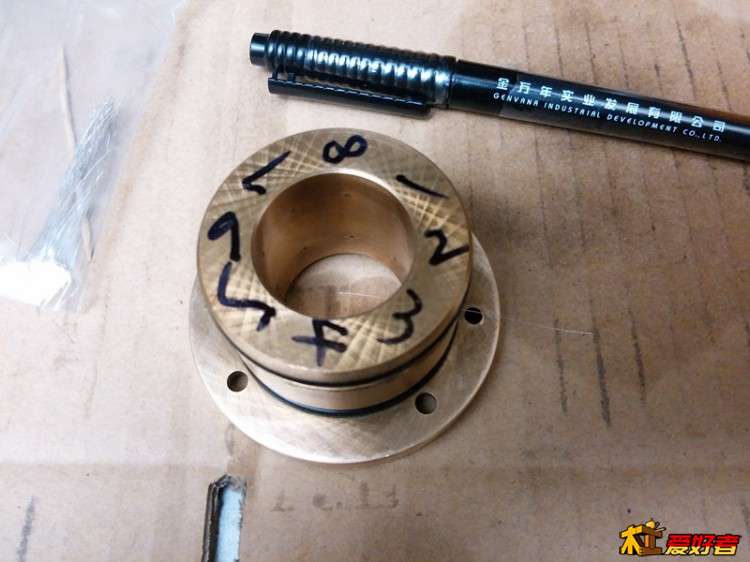

        现在看到的是前端径向轴承，另一个径向轴承和推力轴承应该在下面哪个外露铜环哪里，里面还有比较复杂的空气轴承结构，哪个现在搞不了，检查下这个轴承有没有堵塞的问题，气孔查过资料应该在0.15到0.2之间，找些铁丝来穿穿看，铁丝直径在0.13左右，穿了下除了7号下孔有点障碍但还能过，其他都没异常
! l+ P0 H1 L' ~6 g* B$ z% I$ R2 }

% z3 @# w' C* H; r

木头木脑木性情

        以下为收费图片和视频，我可能要把这个主轴拆废了，这个费用不应该我一人承担，收不到钱，经验就我一人分享，收到钱就和出资人共享
9 j) _! J2 u' e4 {. O

木头木脑木性情

        要收门票就没人吱声了，不看损失大了，15万转的主轴，转子做得跟工艺品一样，西风15万转转子图5元看一次，不掏钱没得看，免费看的都不是好东西，下面都是免费看的，尽情看

木头木脑木性情

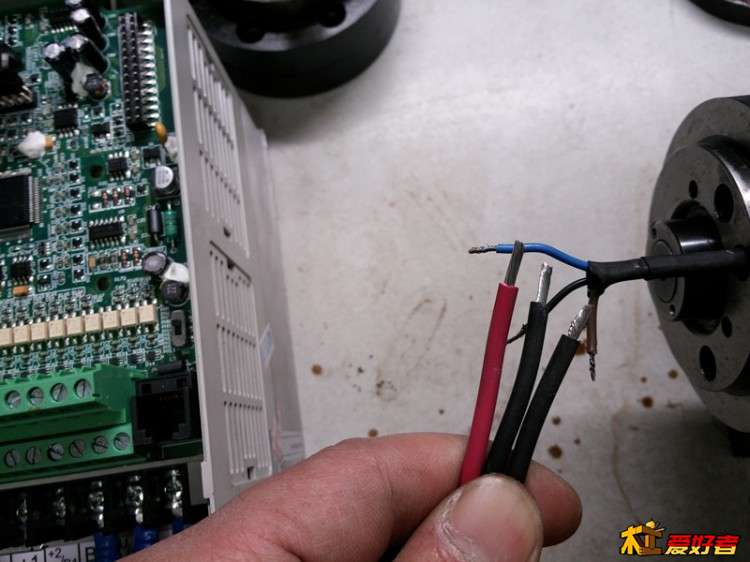

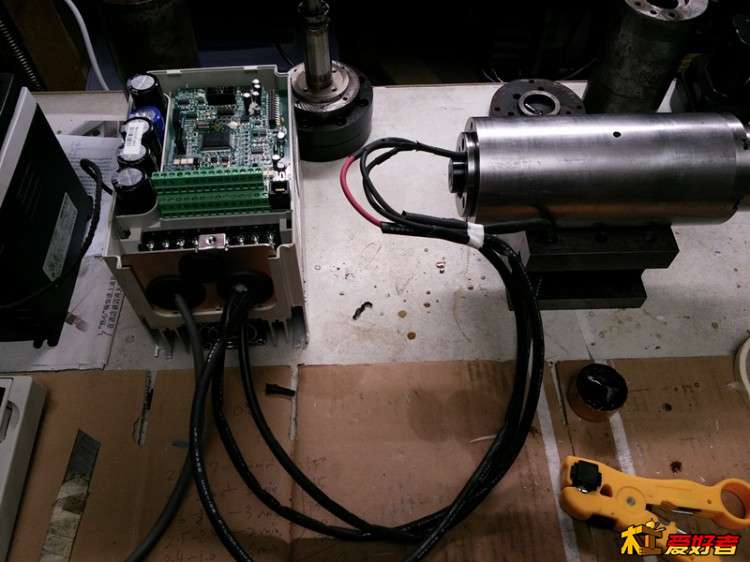

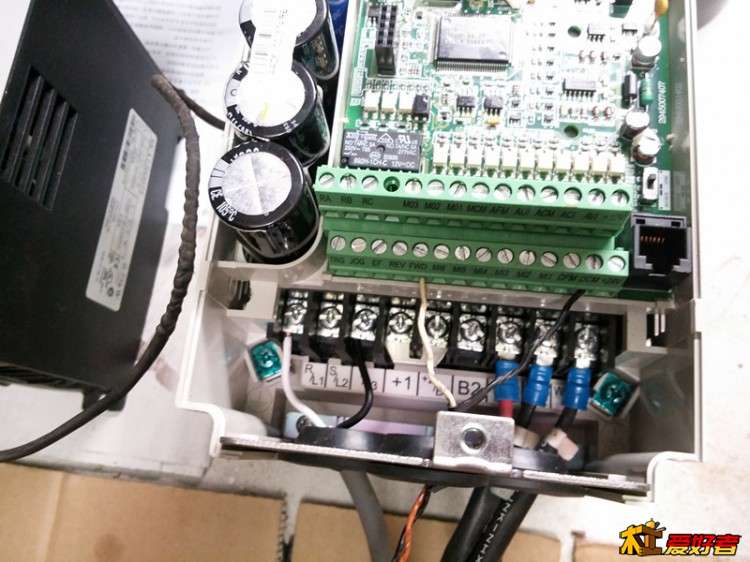

        西风先放一边，星辰的试转开始搞，用台达2.2KW1500HZ变频器来带，这些都是免费看

$ B" w# k3 x+ ~8 p, q1 b

木头木脑木性情

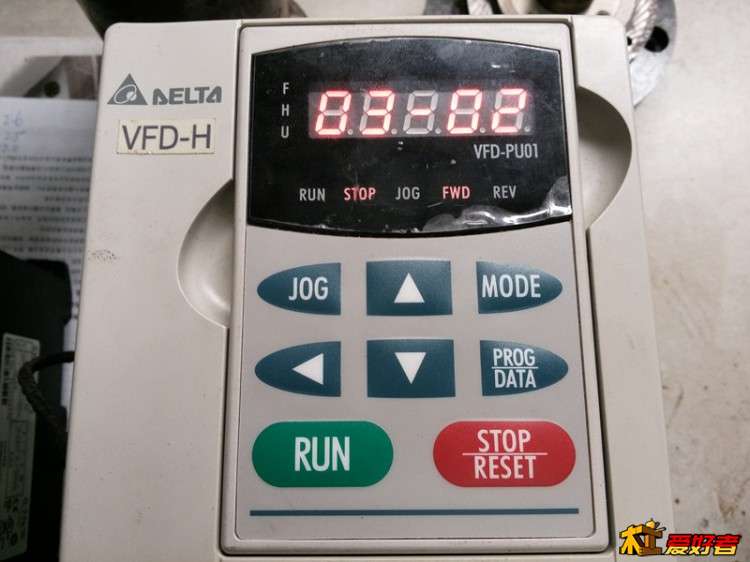

        百度的台达VFD-A/H说明书不大对，哪个只对A型400HZ的有用，H型1500HZ参数设置完全不同，按键面板也不一样，就没重新设置直接按原来的参数上电，运行时发出很大的噪音和震动，过了几分钟，主轴冒了点青烟，变频器报警PHL，摸摸电主轴很烫，完蛋，再量量线圈电阻，没大问题，这个星辰就不搞了，反正自己也用不着
2 ^) |$ n- s7 ]+ M6 m  I$ N

木头木脑木性情

        早上起来，想想这个事很窝囊，高速主轴一定要设置VF曲线，低频下电压要设置很低，变频器显示60HZ，这个时候电压估计只能设置到100V，没找到说明书就稀里糊涂就上电几分钟，感觉不对还想观察一段时间，这下好了，好好的定子线圈也玩完了
* l' f5 W5 T$ g

木头木脑木性情

        算了，第一次玩电主轴出个人为事故可以原谅，下不为例，等有空好好找下这个变频器说明书，虽然在这个星辰电主轴上犯了个错，本来这个也不是重点，随便玩玩，心情受点影响但波动不大

) t0 }& g2 s# T# }/ n        有得必有失，另一边重头戏，在西风空气主轴上取得重大进展，凭感觉找到扫镗部位和问题并予以初步解决，并进行了一次完美的拆装，机械部分看来还是我强项，这玩意拆装要点技巧的
/ K( k' o" n4 [2 S
7 n7 W, D, ~  E# }

木头木脑木性情

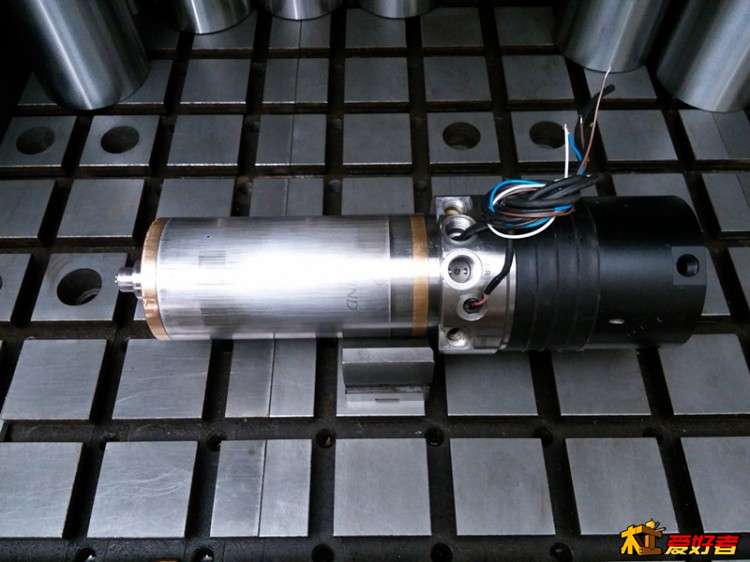

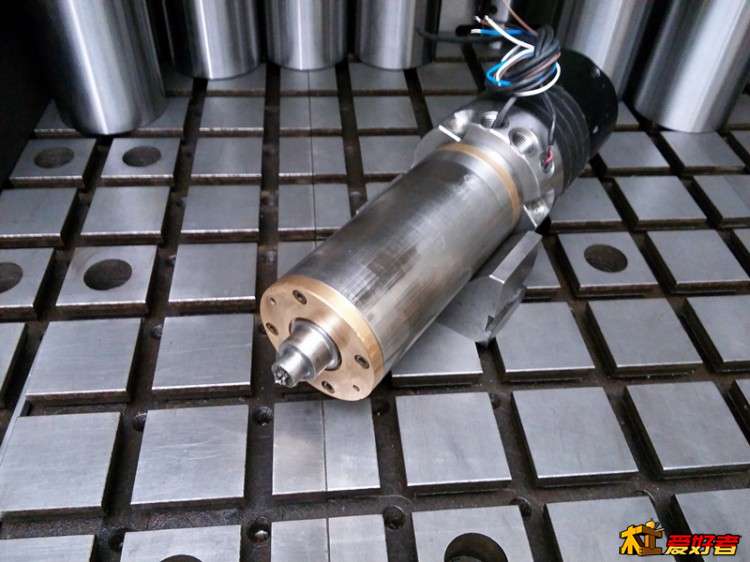

        这个图是装配完成图，免费的，随便看，其他不多说

木头木脑木性情

        里里外外被我打扫得干干净净，一尘不染，看不到的灰尘也没办法，看到都不会存在了

水饮三千

楼主在这里能有知音么。我是一点也看不懂  你这是鲁班门前要大刀呀

木头木脑木性情

水饮三千 发表于 2015-5-5 08:36
楼主在这里能有知音么。我是一点也看不懂  你这是鲁班门前要大刀呀

        玩CNC，玩木工不懂些机械，不懂些主轴，不懂电器知识怎么行，我就是小鲁班，在自家门前耍耍而已，木匠大多是多能的，全能的

水饮三千

你的顾客是什么样的人？是工厂还是DlY的

木头木脑木性情

水饮三千 发表于 2015-5-5 09:05
. m$ {8 h' @( c$ i- R2 _你的顾客是什么样的人？是工厂还是DlY的

3 s! k6 Q* r  H( C" I3 Z7 K        现在两者都有，以后会重点往工厂发展，个人能力有限的
7 f3 K1 ^3 P2 v! E/ R: R% f

CNC_ROUTER

楼主哪天来个木工行业电主轴的评测？

往事随风去吧

从头看我了嘛。
% Q; b9 x  Y0 E  D神油大神，太高科技了，感觉你“高处不胜寒”啥，总之佩服。
