第一次接触拆解运转国产电主轴，差距是明显的

做个闲人 · 发表于 2015-4-29 21:53:38

楼主讲得我一概不懂，外行

尛忠 · 发表于 2015-4-29 23:24:08

我就静静的看着大神讲课~~

木头木脑木性情 · 发表于 2015-4-30 19:10:34

东野狼发表于 2015-4-29 14:10
! m5 e! X: G2 z+ |; s3 |2 \4 H你这是什么主轴？静压主轴还第一次看见装配轴承的！这类主轴一般都是靠油压或者气压悬浮转动的，轴承的间隙 ...

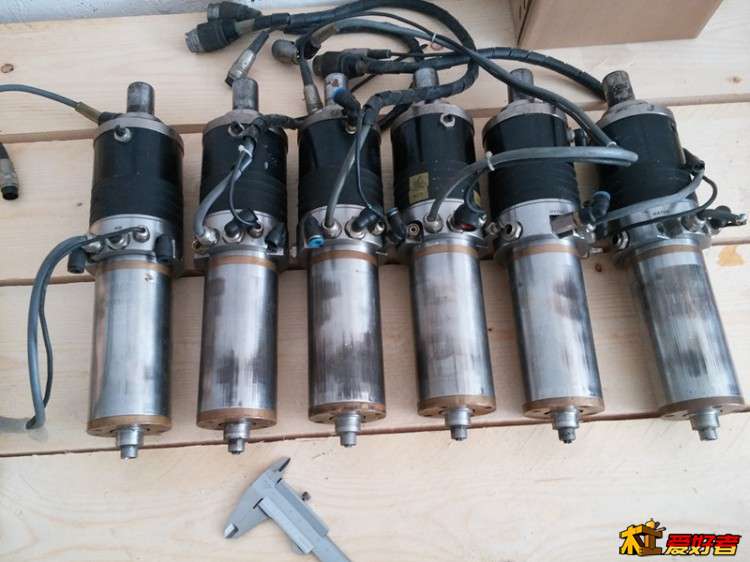

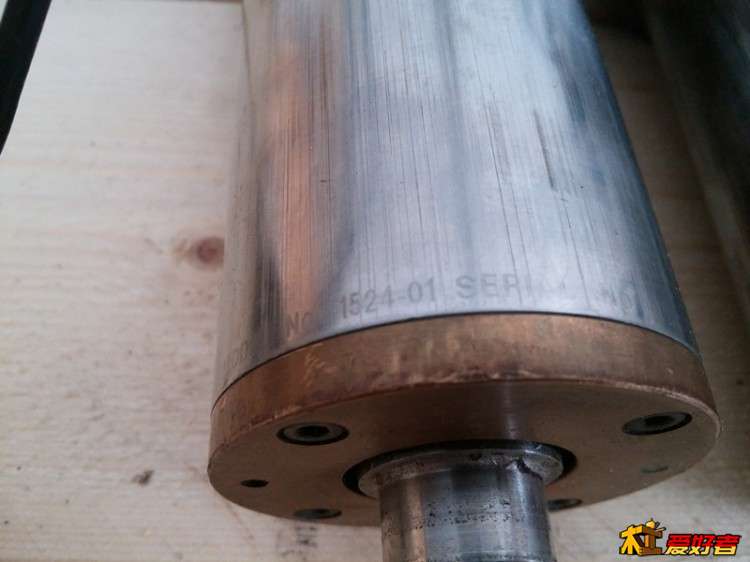

好吧，想看空气主轴，这次争取也把空气主轴运转一下，西风1524-01，参数还没查，有可能不是空气主轴，我测了下夹头根部居然有25.4毫米粗，空气主轴没这么粗的，可能是西风大力型滚动轴承电主轴，一般这么粗壮轴端西风也只能跑到8万转封顶，其他厂家一般能跑到6万转就不得了了

木头木脑木性情 · 发表于 2015-4-30 20:50:01

骚扰了下西风主轴深圳办事处，得到答复是1524是15万转主轴，把我的毫无根据的揣测无情的推翻了，也问了下价格，新的大约2万一支，这样的话我把预期的转速降到8-10万转，修复成功率会更高些，修复代价也比较低廉，目标订到15万转的话修复成本会很高，会耗时更久，我也等不及了

木头木脑木性情 · 发表于 2015-4-30 20:57:21

原来规划的维修程序，对比拆解-超声波清洗-检测-研磨-检测-超声波清洗-清洗再清洗-干燥-无尘风浴-无尘装配-检测-上电试运行，无尘操作台很烦，还要租房子搞，费用不小，预计要好几万，砍去这部分费用，先想办法试转起来，然后根据实际情况再决定是否投资无尘工作台

木头木脑木性情 · 发表于 2015-4-30 21:09:58

无尘工作台或者无尘工作室跑不掉的，四年前就开始构思，一直没有决心搞，买一大堆空气主轴回来就是逼鸭子上架，你不上，就是一堆废铜烂铁，哦，还有废钛合金，还好我是属鸡的，有上架上树的能力，就是偶尔犯犯懒病，此外胆子还不够大，步子不敢迈大，这样下去迟早要改属龟了

木头木脑木性情 · 发表于 2015-4-30 22:29:28

看样子这个老曹也不是在吹牛逼，不展示点真本事还搞不定他，在设计制作装配检验1μ或更高精度的主轴时，通常要用到高级染色法来检验，高级染色法我操作能力一般，不过现在的神油高等级主轴都在用这个办法研磨装配，他要用到0.5μ以下颗粒的染料，这种染料目前只有瑞士人在生产，一克要十几块，纳米级的都不敢问价

木头木脑木性情 · 发表于 2015-4-30 22:38:18

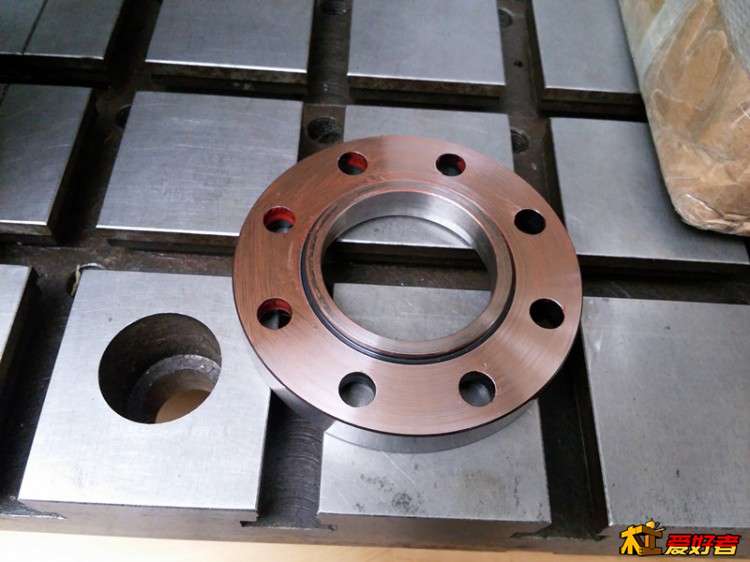

研，是研不出点来的，因为工件自身粗糙度都在0.8μ以下，研出来的都是一片或者一块，这样的研配精度大约是三个颗粒厚度也就是1.5μ，精度基本够了，给的钱越多研的就越仔细，研的范围宽广度根据用户的需要来，在主轴研配的过程中，千分表是没用的，普通级和经济级主轴没有这个待遇，用到研配的主轴的价格至少是普通级或经济级的两倍，这里只是临时做个示范，不代表操作就是这样的，实际操作我不会拍图的，现在还属于秘密，有很多操作细节，不能公开

木头木脑木性情 · 发表于 2015-4-30 23:38:07

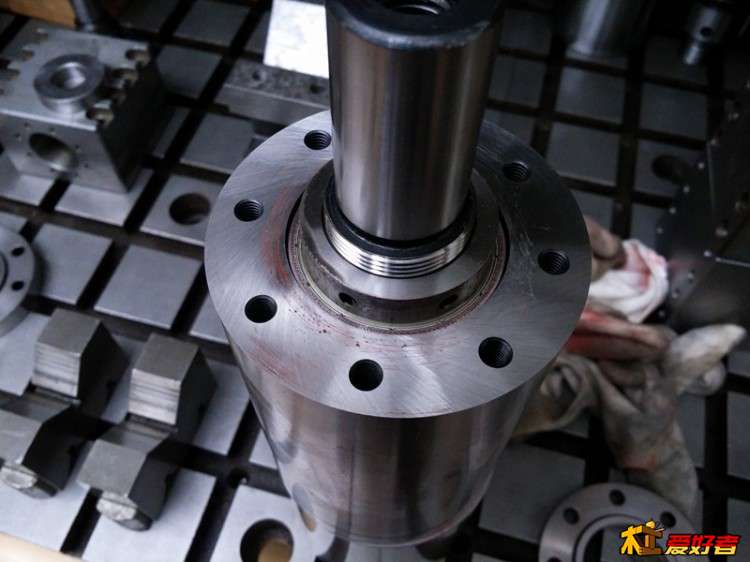

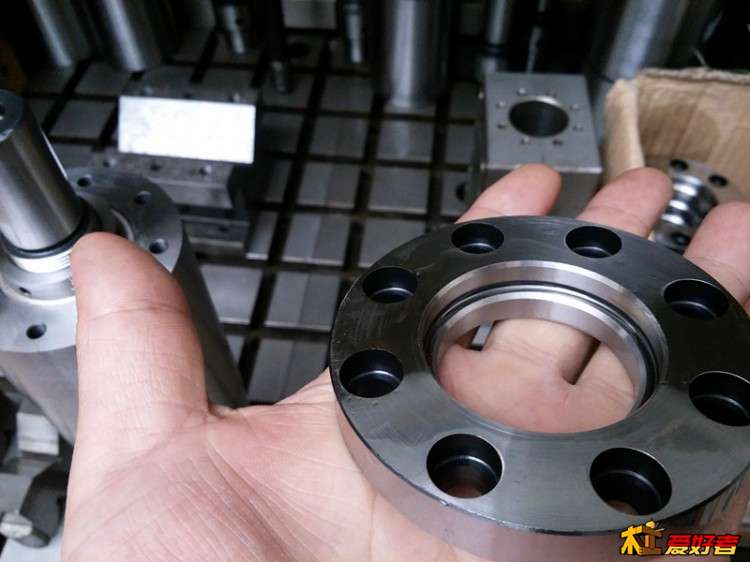

      大家都知道玩嘴炮神油从来没输过，真刀真枪动起来也没怕过谁，两手都要抓，两手都要硬，两个平面配合处理结果，这个图表示已经开始产生配合，配合没精度或者精度很低，这就是神油普通级或经济级精密主轴的实际装配效果，
      当然要注意普通级和经济级使用其他办法来进行配合的，非高级染色法，

      想要看到大片的红请选用神油专业型和高级型主轴，普通级和经济级实况就是这样，一旦产生配合就终止配合程序开始安装，高级型和专业型会进一步深度配合

木头木脑木性情 · 发表于 2015-4-30 23:42:50

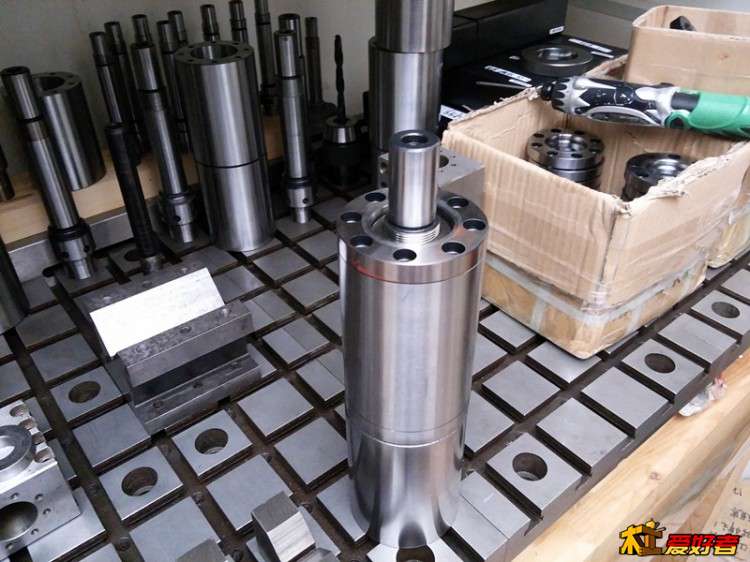

高级型和专业型凡是需要留有间隙的一般设计时都会设计成干涉状态，在干涉状态下精确研磨间隙，研磨到什么程度呢，看不见的水分子或水汽勉强通过，成型的水或水滴不可以透过间隙，靠间隙就可以防水，当然这个费用羊毛出在羊身上，我不会免费赠送，演示下

木头木脑木性情 · 发表于 2015-4-30 23:45:52

韩国学成的大师傅想要收留一个懂瑞士手法，德国方法的徒弟，我看比较困难，可能性不大

木头木脑木性情 · 发表于 2015-5-1 00:25:33

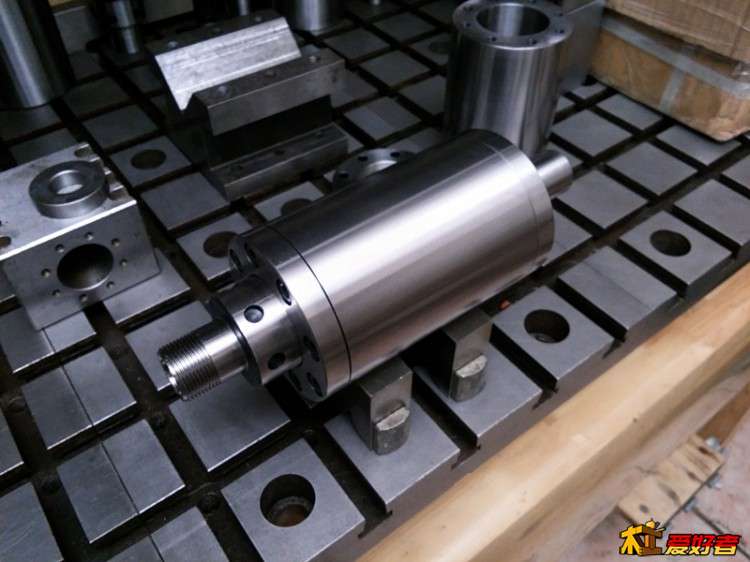

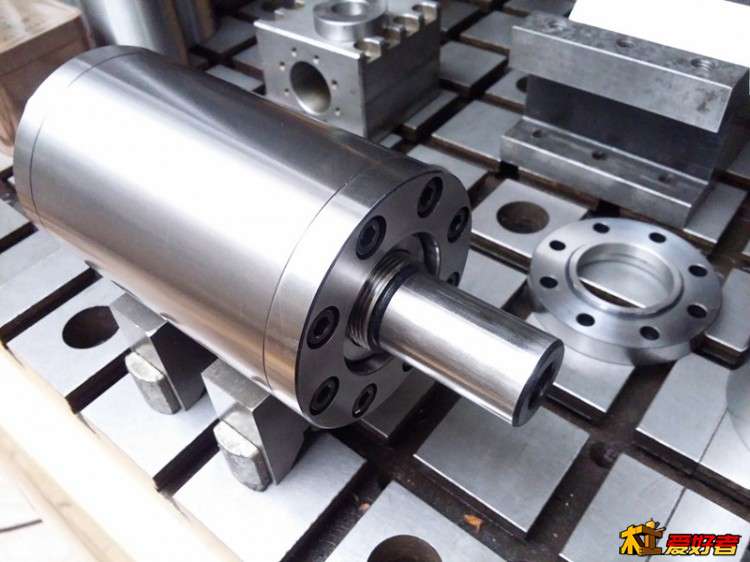

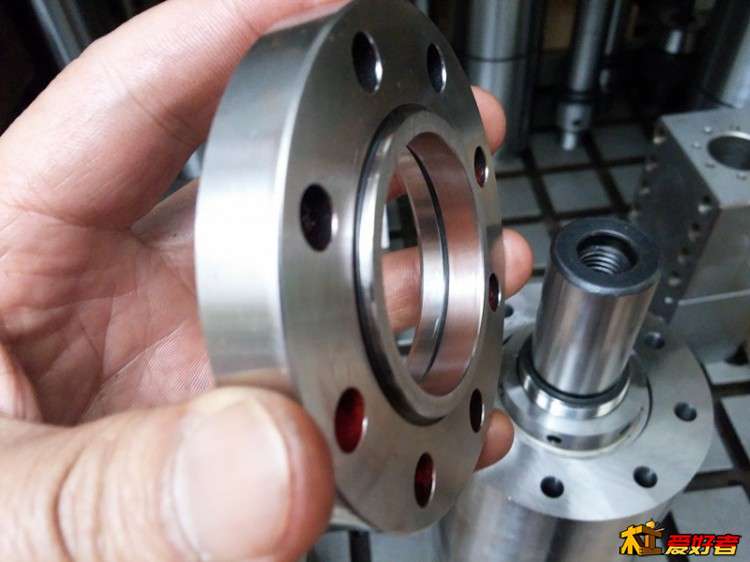

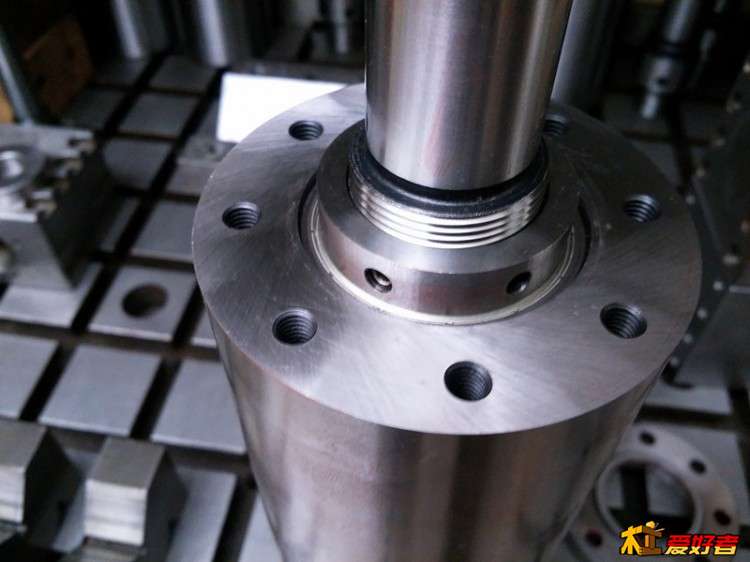

经过手工研磨，细节外观变化比较大，本来这几天打算好好休息下，有人搞个捂嘴公鸡出来，意思想让我闭嘴，想叫我闭嘴可以，自己先闭嘴，你不动嘴我自然也少动嘴，你动我也动，我不仅动嘴，还要拳脚相加

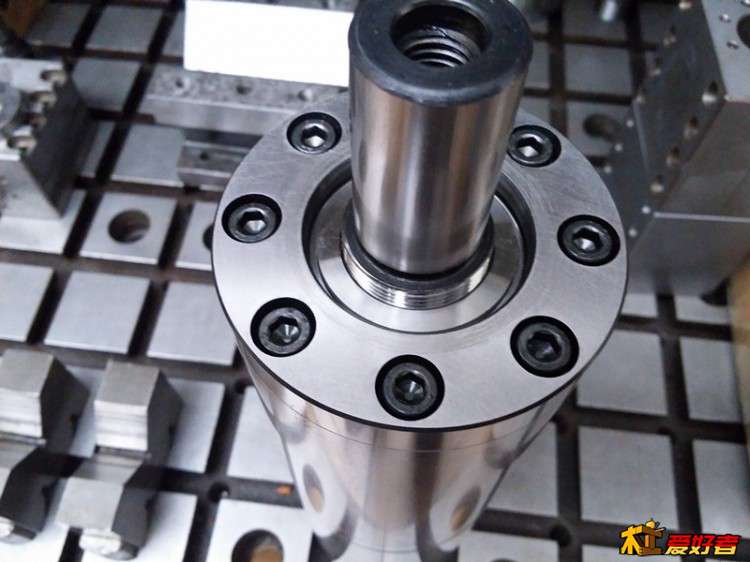

，动动手，动动脚，嘴也不闲着，一个主轴做好了

木头木脑木性情 · 发表于 2015-5-1 00:29:41

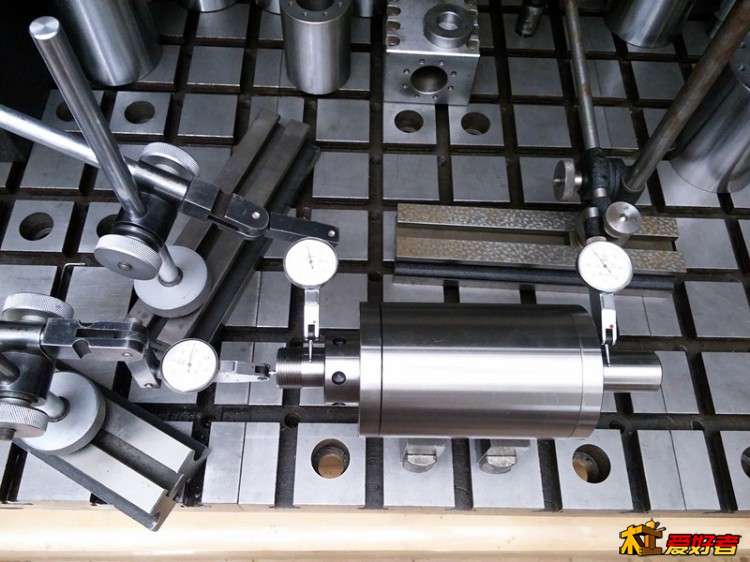

螺丝上劲之后，间隙出现轻微干涉，检查下精度，圆跳动加权平均约0.003毫米，锥面跳动加权平均约0.015，符合普通级出货标准，明天起来再搞一下消除下干涉就准予出货了

木头木脑木性情 · 发表于 2015-5-1 08:19:44

      早上起来准备再研磨下彻底消除轻微干涉，对于入门级，普通级或经济级有时候精度到了这种干涉我也不管，发出去让用户跑个磨合，轻微干涉几小时就跑没了，精度还会进一步提高，这点干涉在九轴承面前九牛一毛都不是，可以直接当空气无视
      拧下三颗螺丝，干涉没有了，在装上去还是没有干涉，是安装应力问题，不是昨天研磨不到位，有时候是这样，虽然零件都很强壮但是安装过程或多或少都有些不正常的应力，可能放一阵子就没有了也不用处理

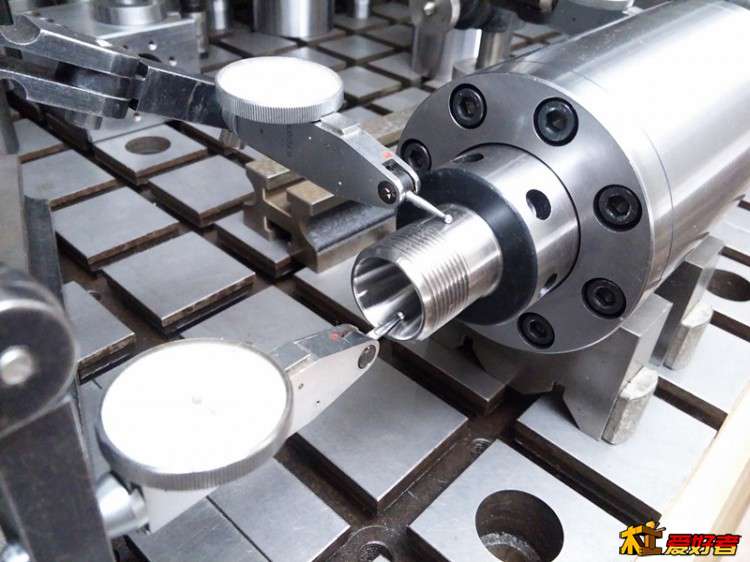

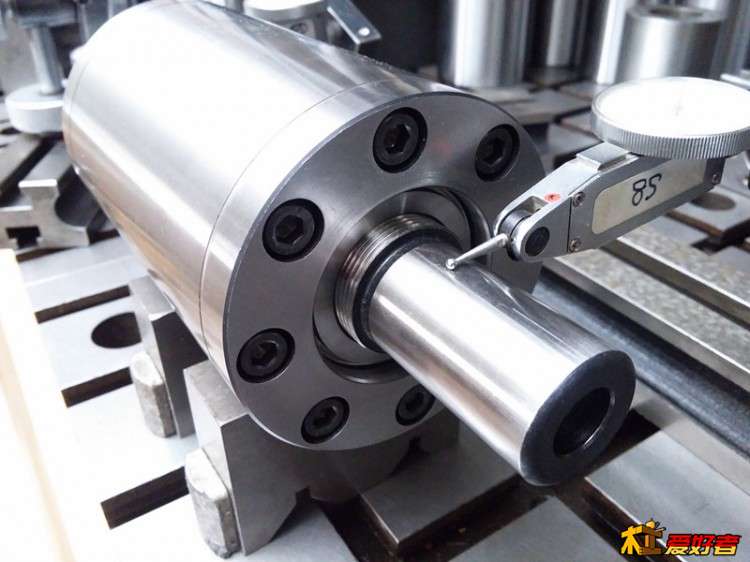

      出货前的最后一次检测，高级和专业级就不是最后一次后面还有好几个检测程序，普通级这次捡完就基本结束了，神油经典的标准的初级精度检测方式，也是很多人都熟悉的，初来乍到看一回就有印象了

木头木脑木性情 · 发表于 2015-5-1 08:28:48

这款主轴我暂时不打算推出高级和专业级，都是普通级，这支做得还可以精度高一些，这款主轴神油承诺的精度是外圆跳动不大于0.015毫米，内锥跳动不大于0.025，夹刀后近轴端最大跳动不大于0.03毫米，实际做出来100%都在这个范围内，也就是说神油一边玩嘴炮，一边动手动脚，一心三用，做出来都是这个结果
