DIY两轮躺骑自行车

家敏 · 发表于 2014-11-29 12:05:15

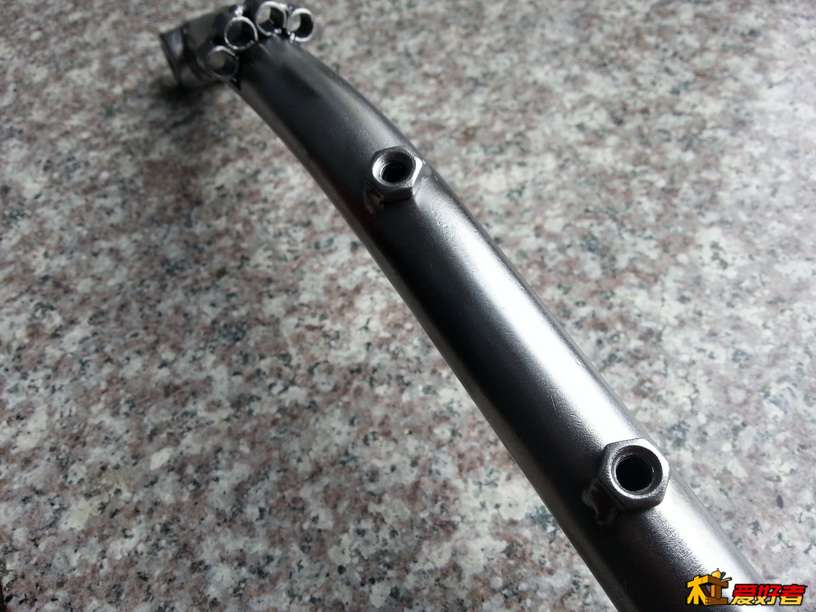

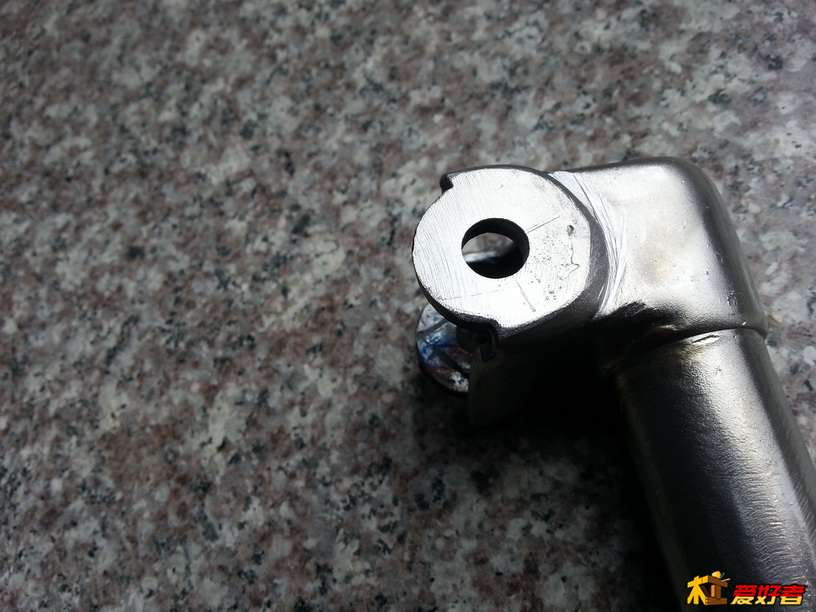

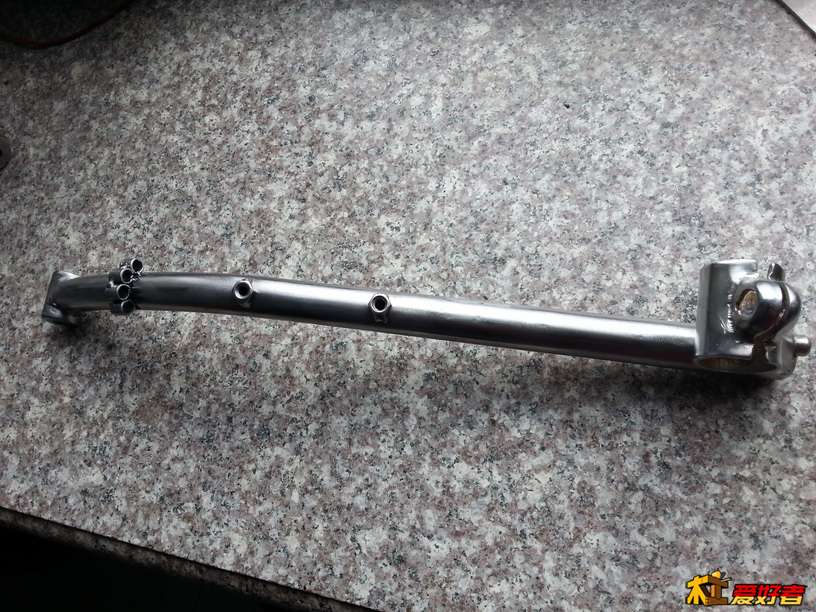

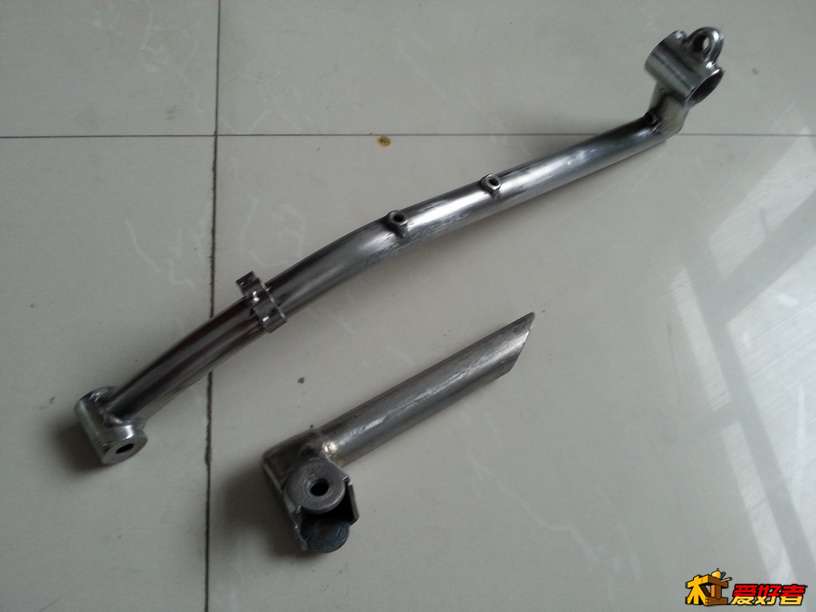

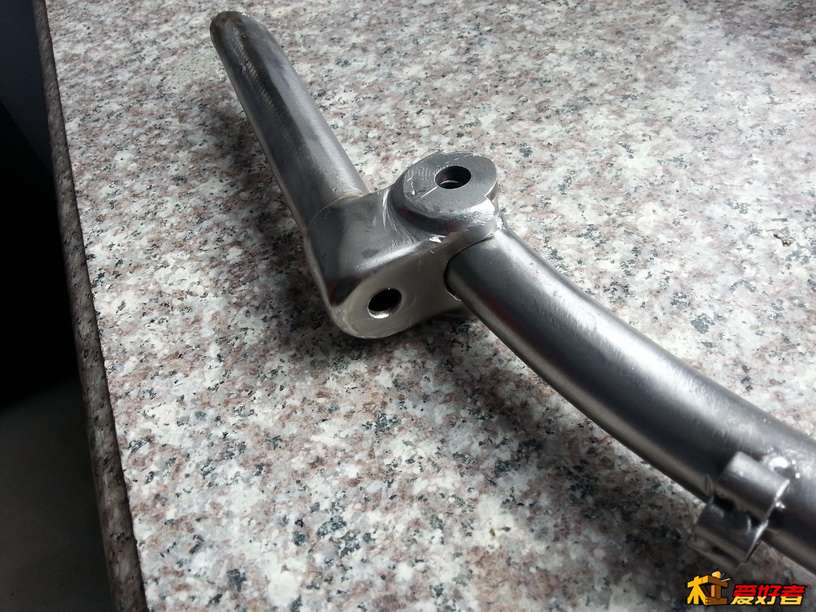

在车把立杆上焊接4个导线管，用来固定变速线车闸线,再焊接两个M5的螺帽，用来固定水壶架，车把立杆两节的连接处是可以活动的，以方便骑行时调节车把的高度

家敏 · 发表于 2014-11-29 12:12:33

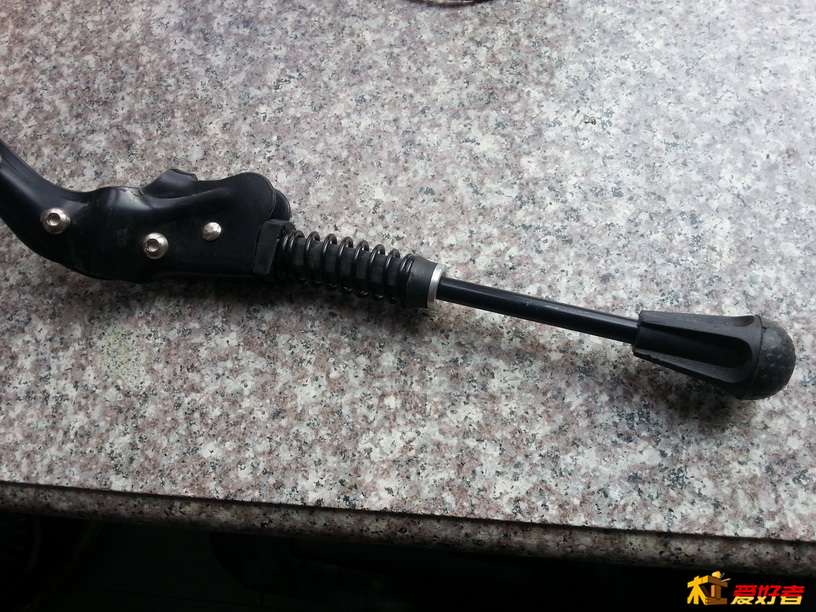

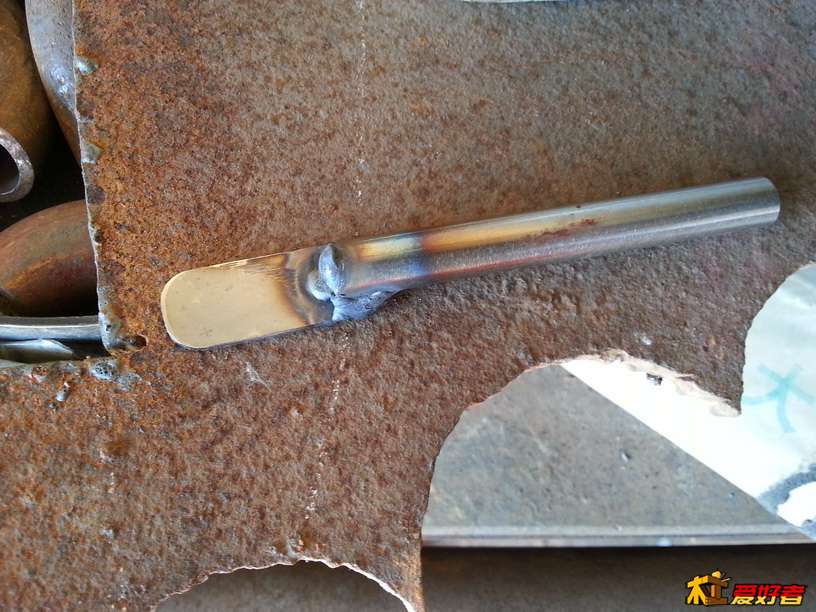

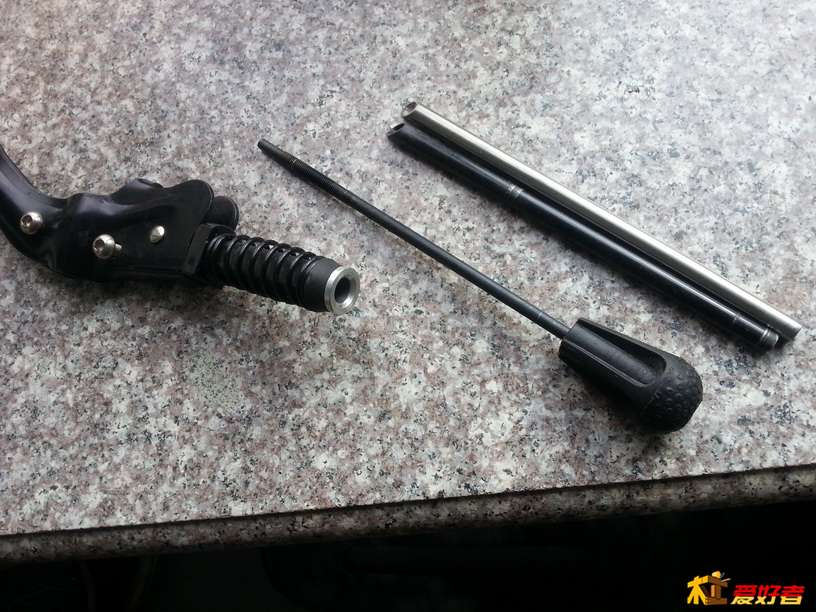

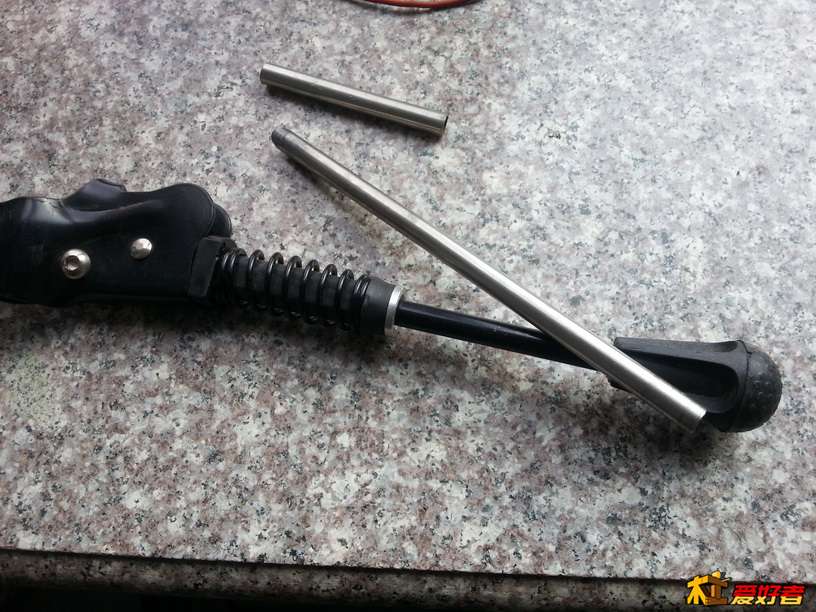

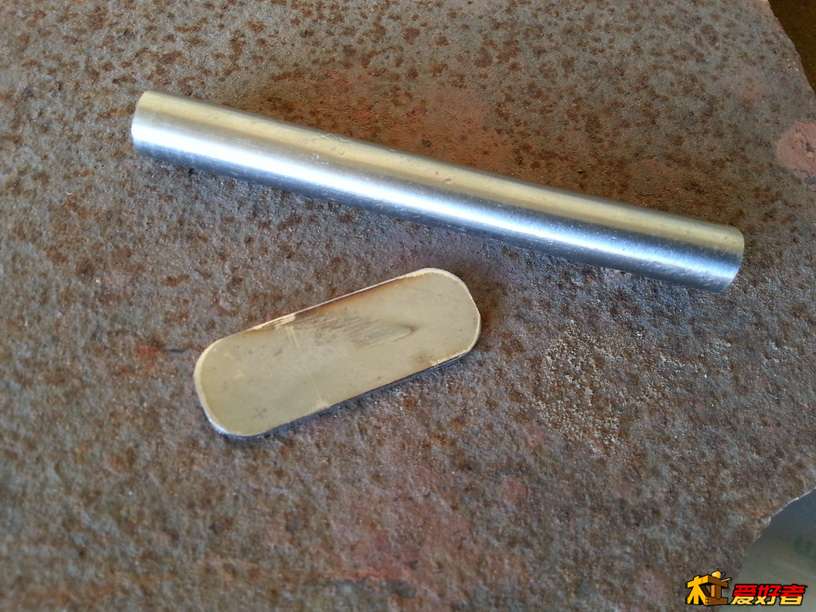

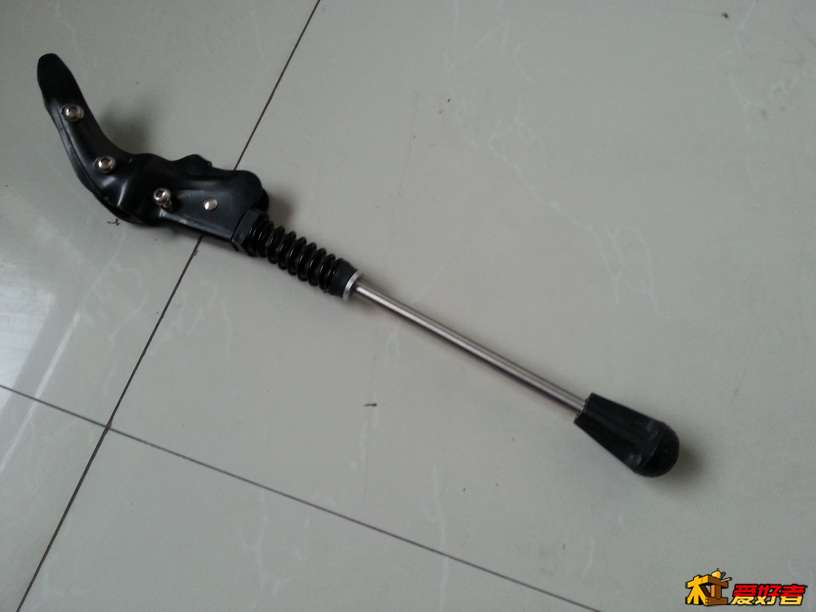

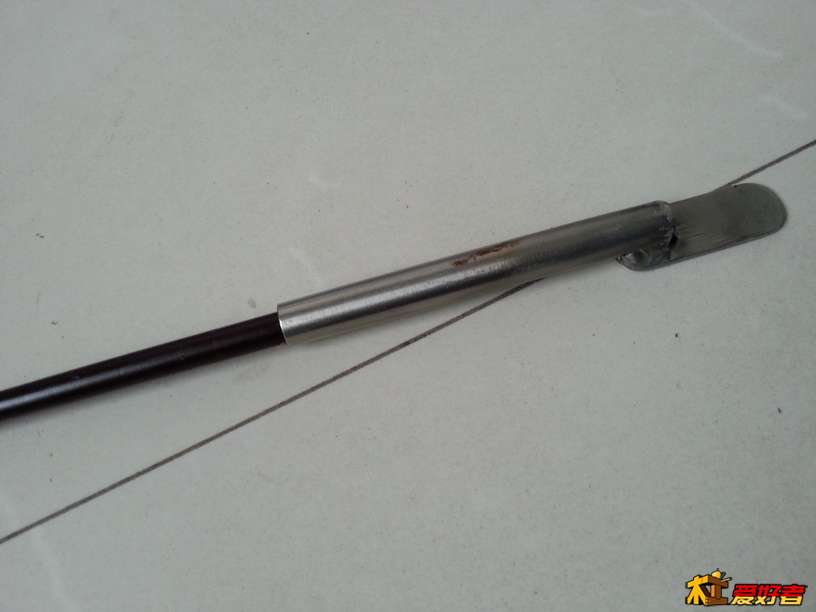

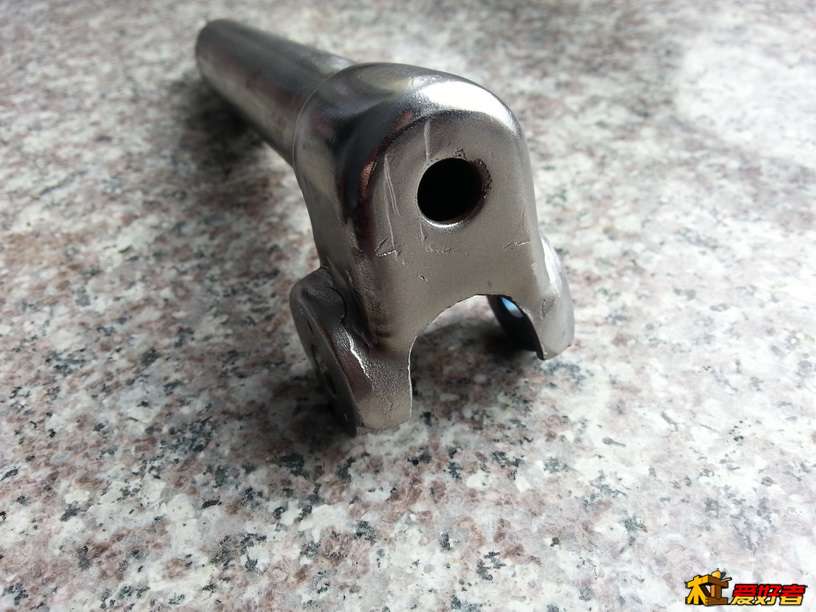

家里有一个以前买自行车时带来的车支架，是能够调节长短的，一直没都有用，这回派上用场了，但是支架的管是铝的，我担心会不结实，刚好手头有一段外径与其相等的不锈钢管，截取一段略长于原管，在一端锯成斜面

家敏 · 发表于 2014-11-29 12:22:48

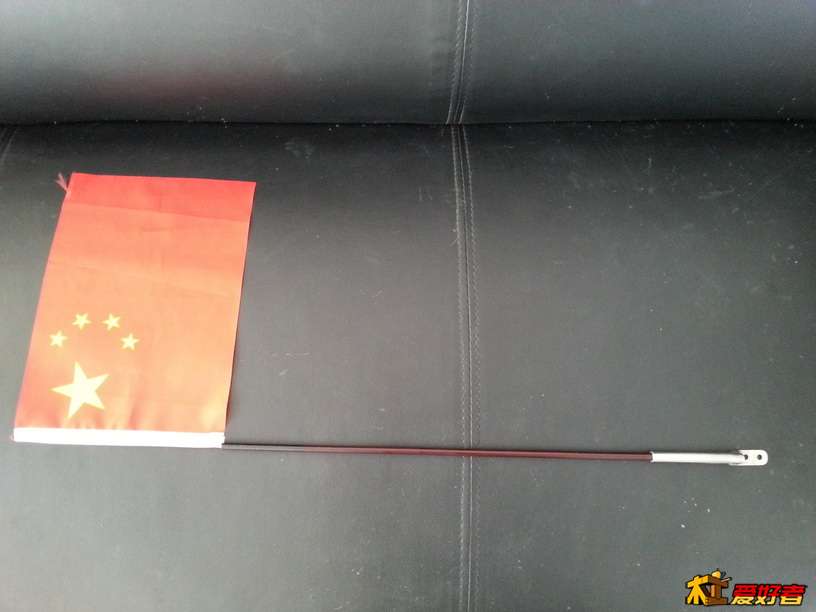

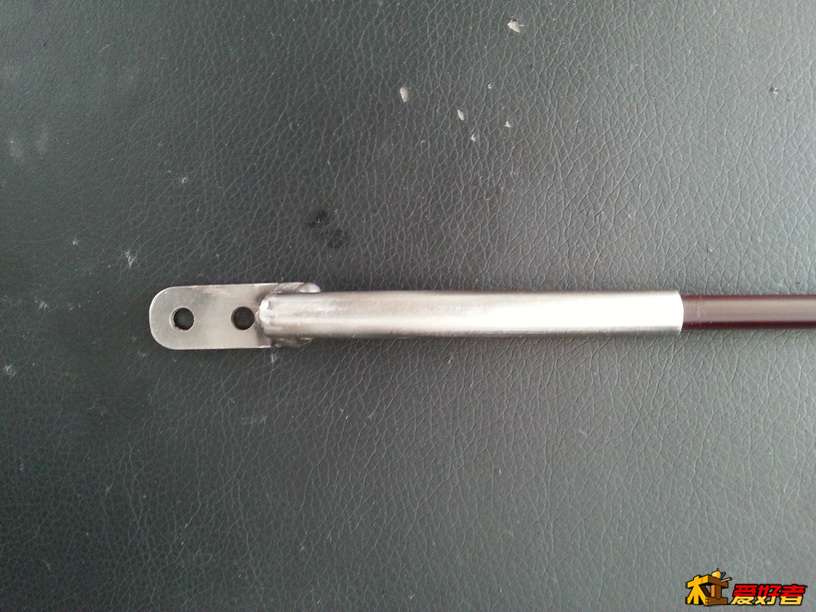

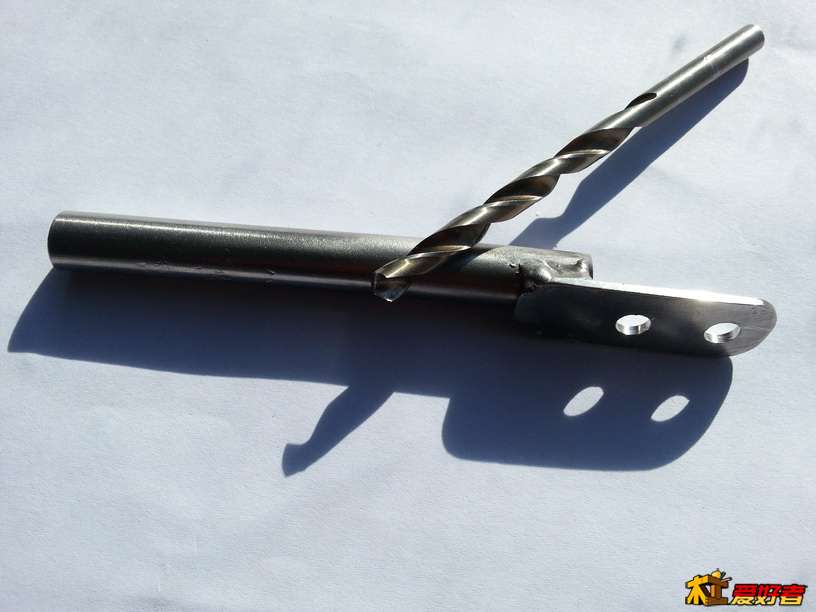

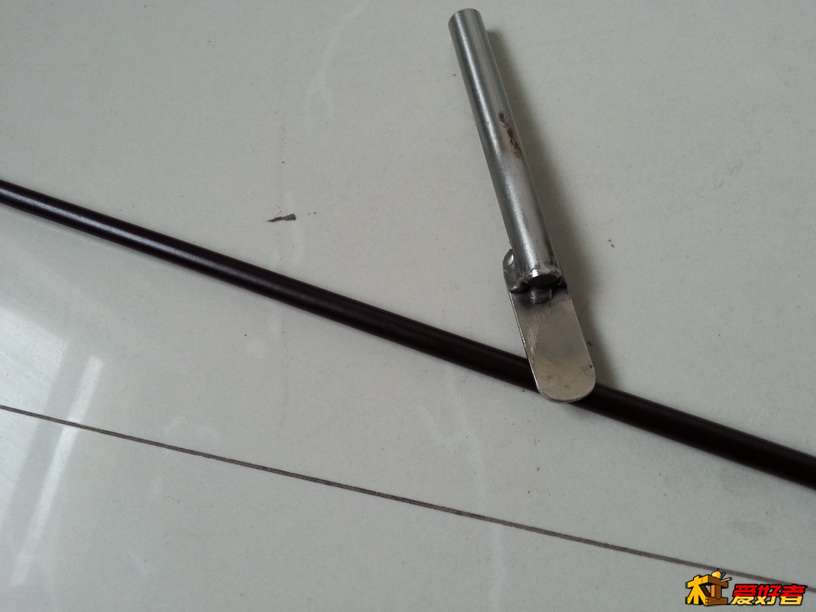

躺车因为车身太低不易被发现,为安全起见车上大都安装一个醒目的旗子,做车支架剩下的一小段不锈钢管焊接上一块不锈钢片，在不锈钢片上钻上孔，和钓鱼爱好者要来不用的鱼竿的前三节插在里面，就是一个很好地旗杆

家敏 · 发表于 2014-11-29 12:26:19

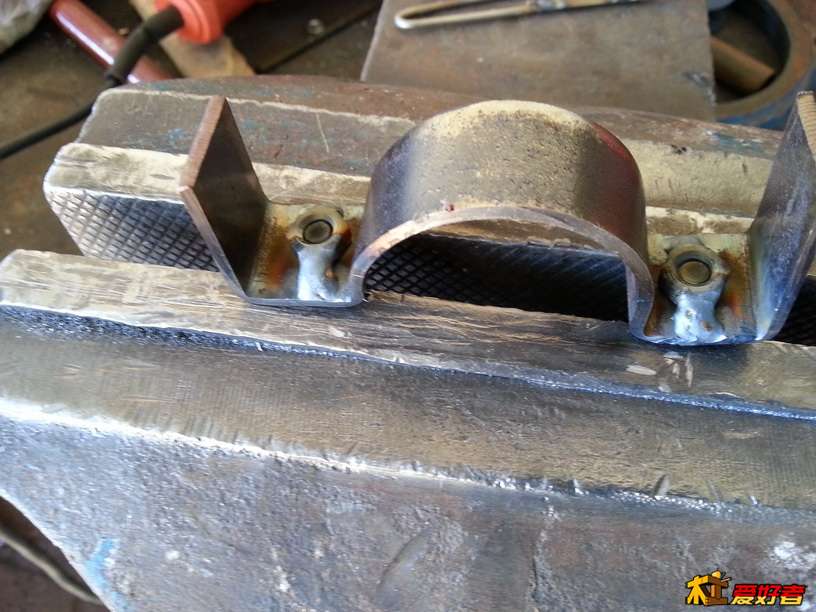

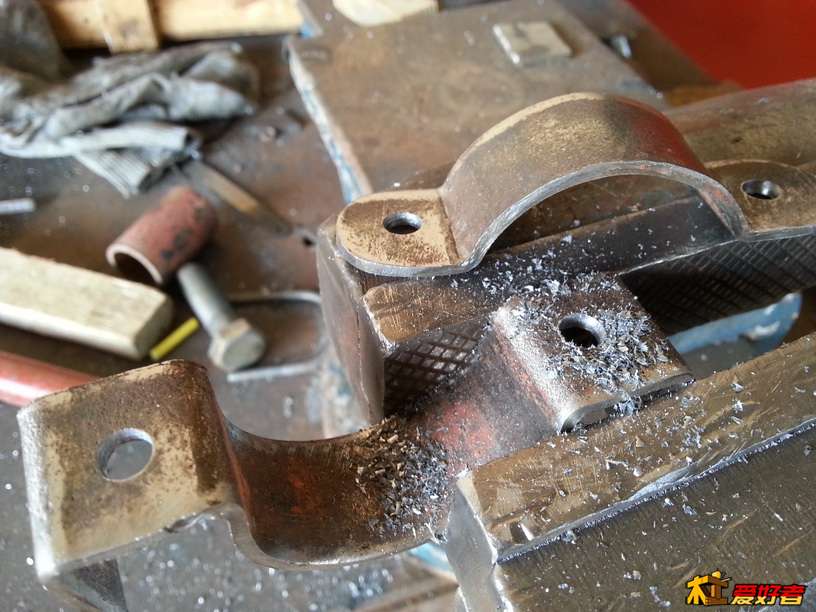

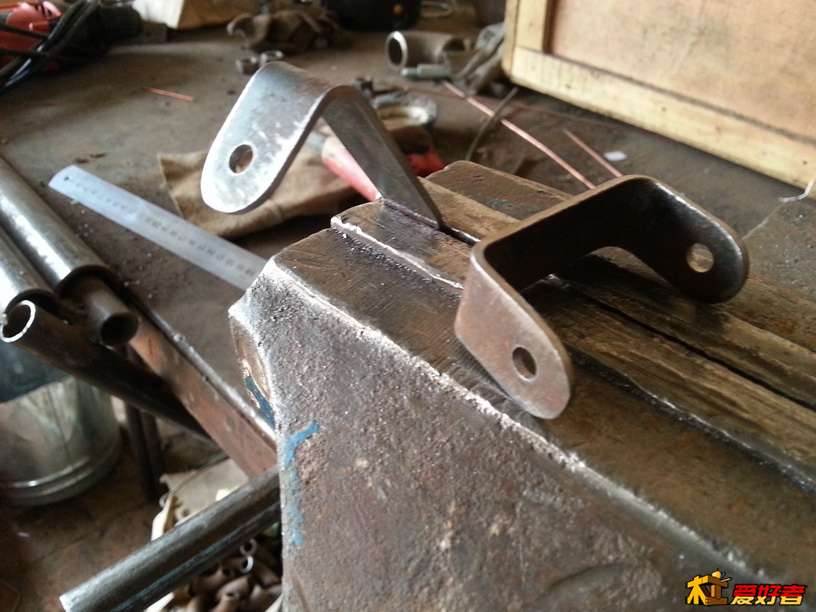

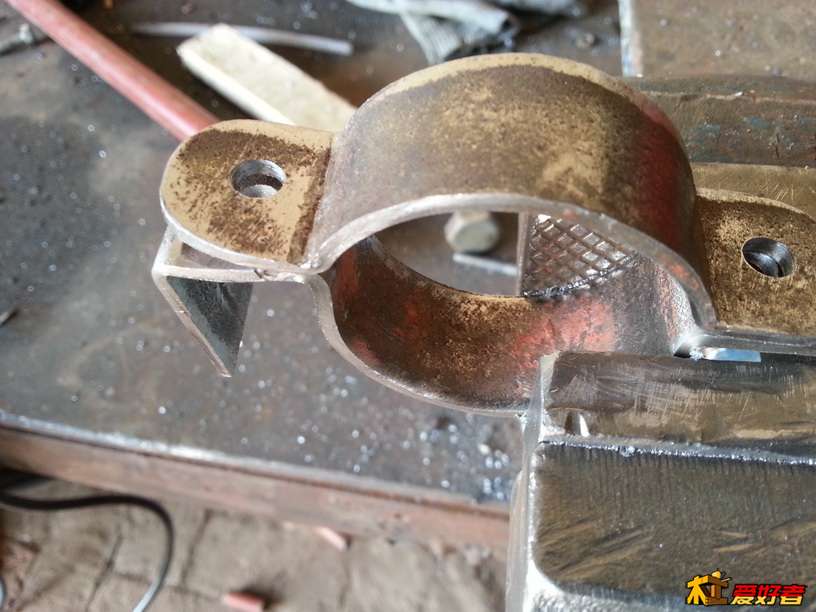

躺车座椅做完后路试的时候一直都是用绳子捆绑在车架子上的，路试后给它做了两个半圆卡子焊接在座椅上，再另外做两个半圆卡子与这两个配对好能固定在弯梁上

家敏 · 发表于 2014-11-29 12:29:30

本帖最后由家敏于 2014-11-29 12:34 编辑

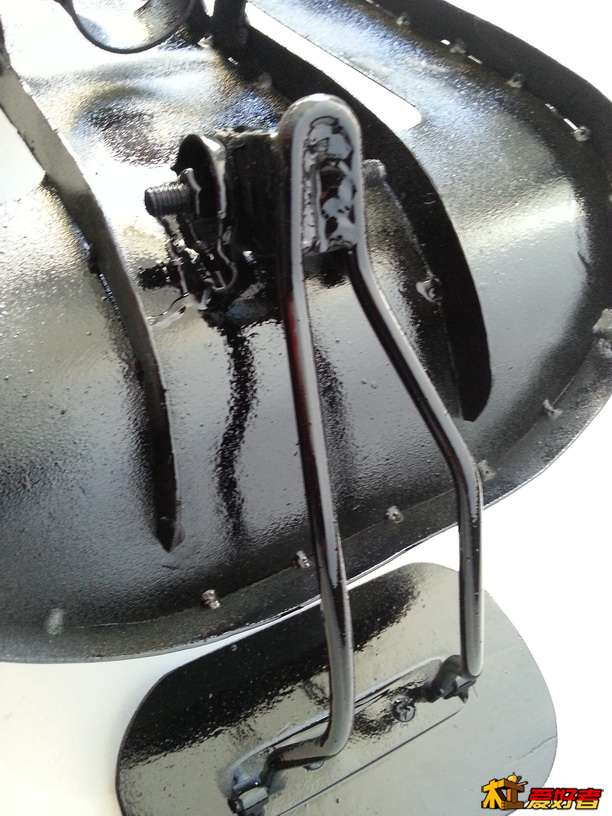

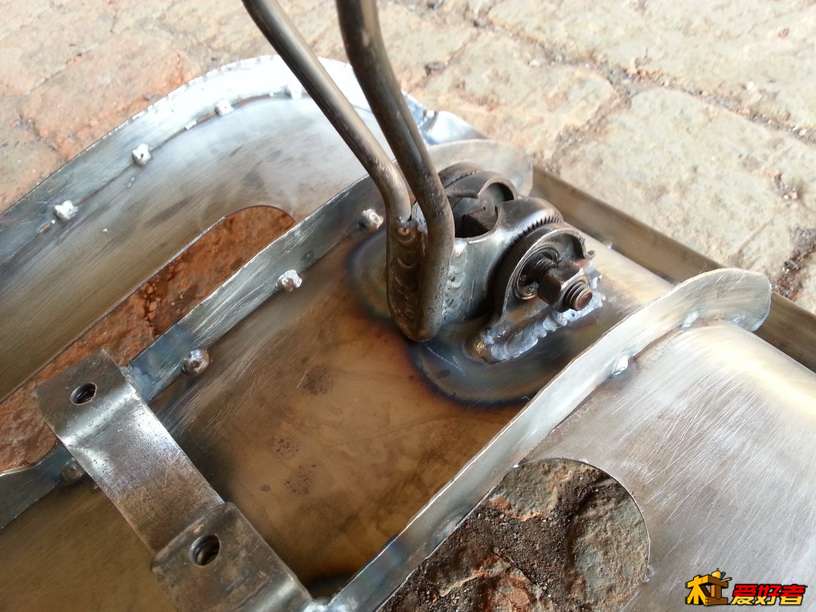

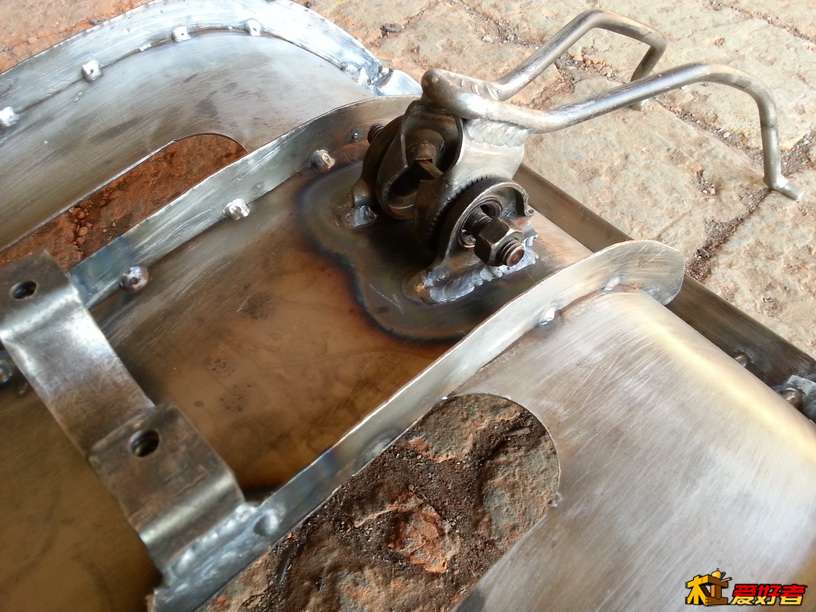

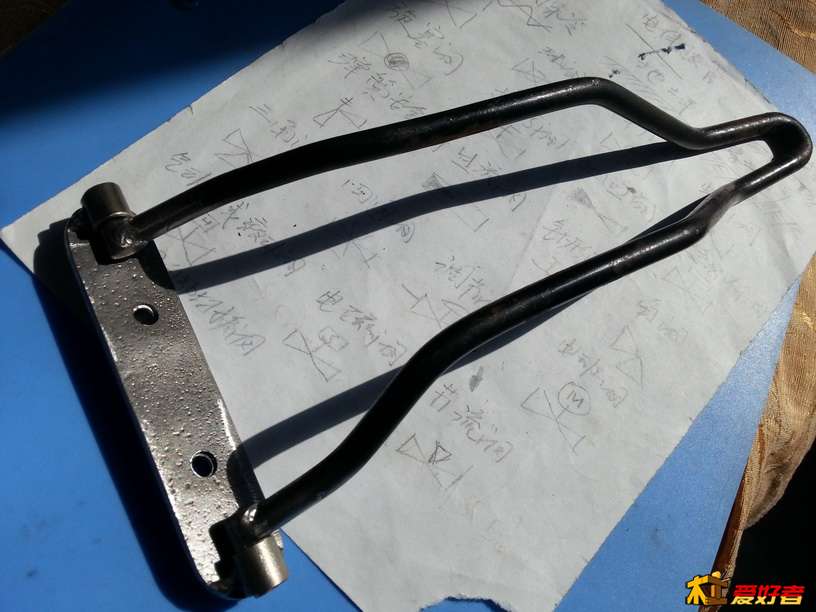

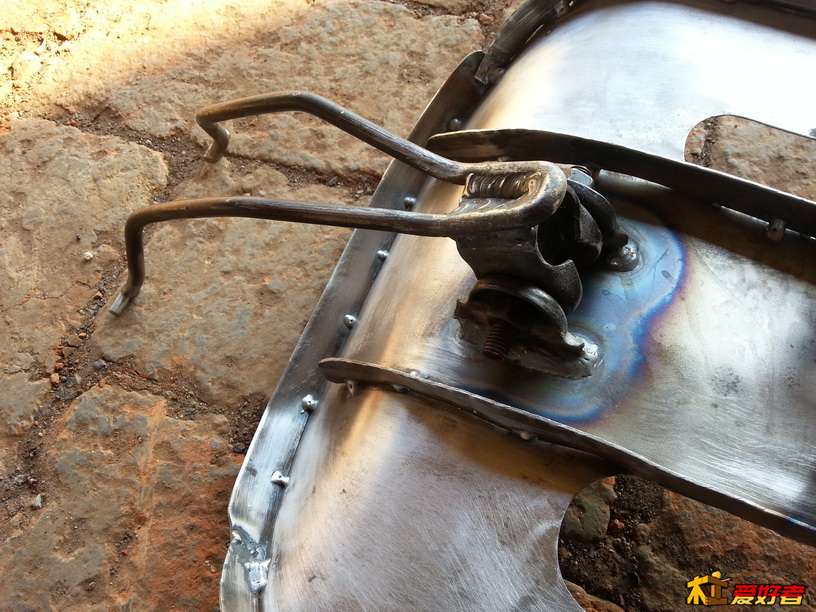

那台20元买来的旧山地车的鞍座去掉塑料外壳，将剩下的金属部分稍加改动焊接，就变成了一个非常理想的可调角度的躺椅头枕支架，然后焊接在铁躺椅的适当位置上

家敏 · 发表于 2014-11-29 12:36:09

本帖最后由家敏于 2014-11-29 12:37 编辑

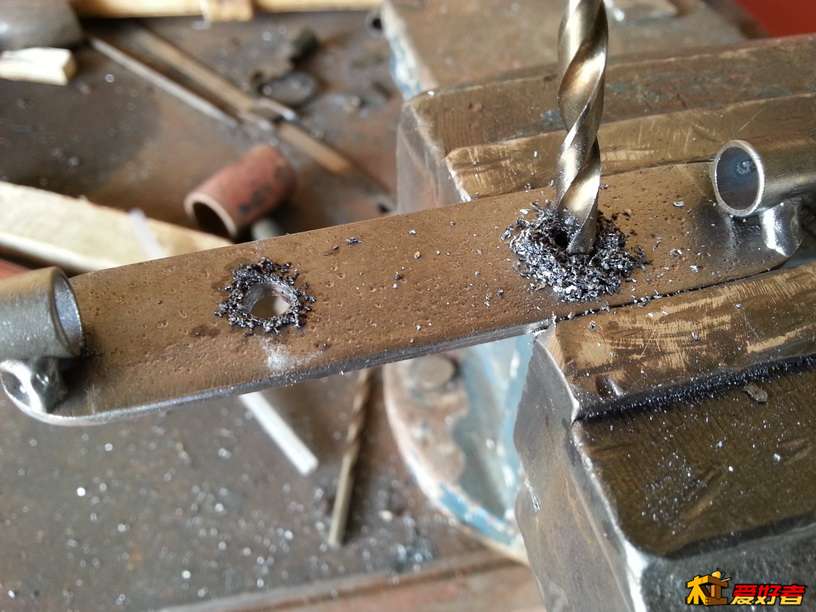

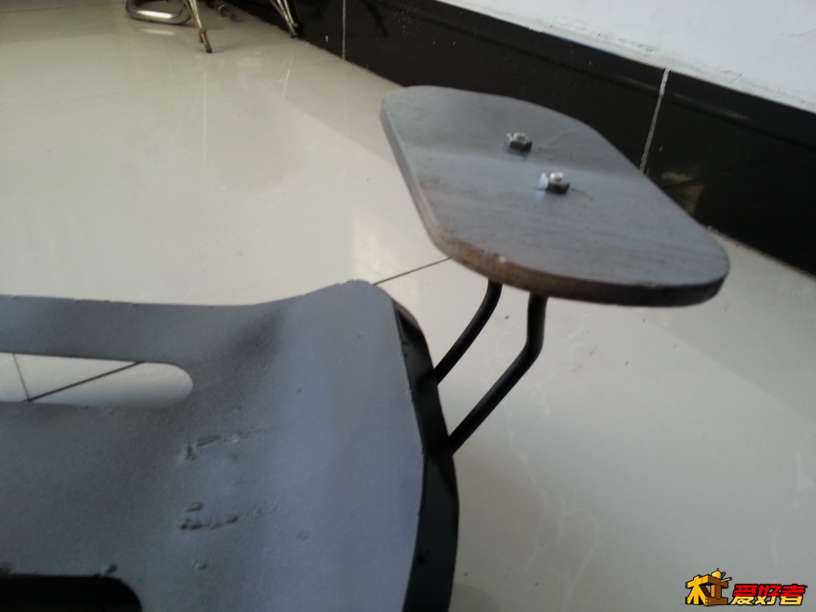

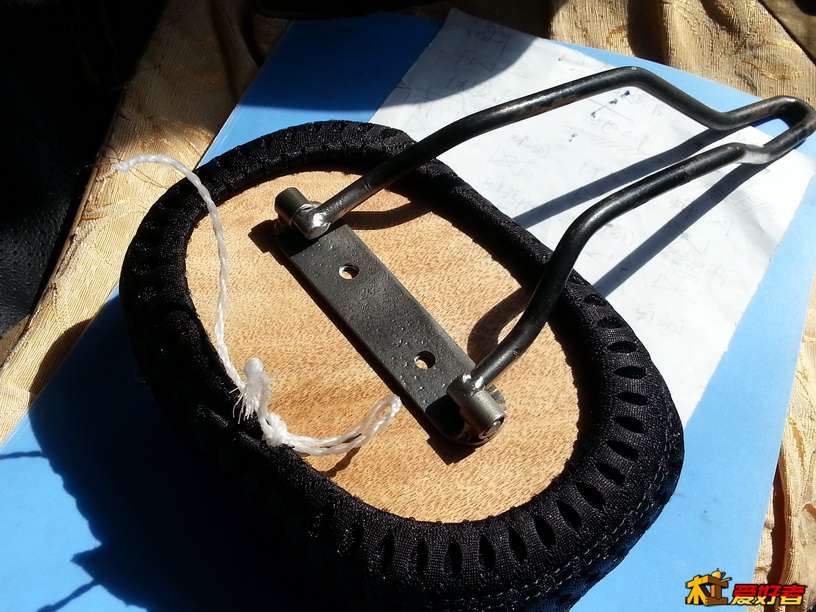

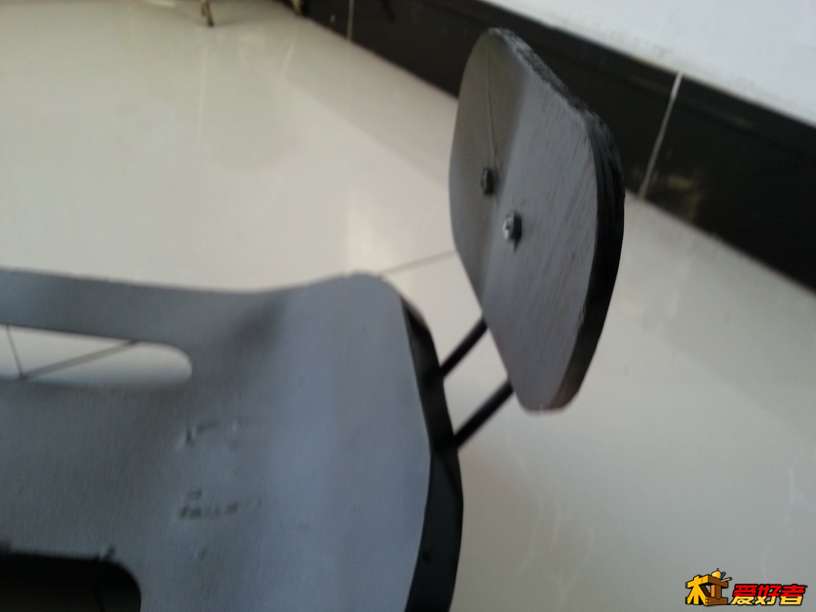

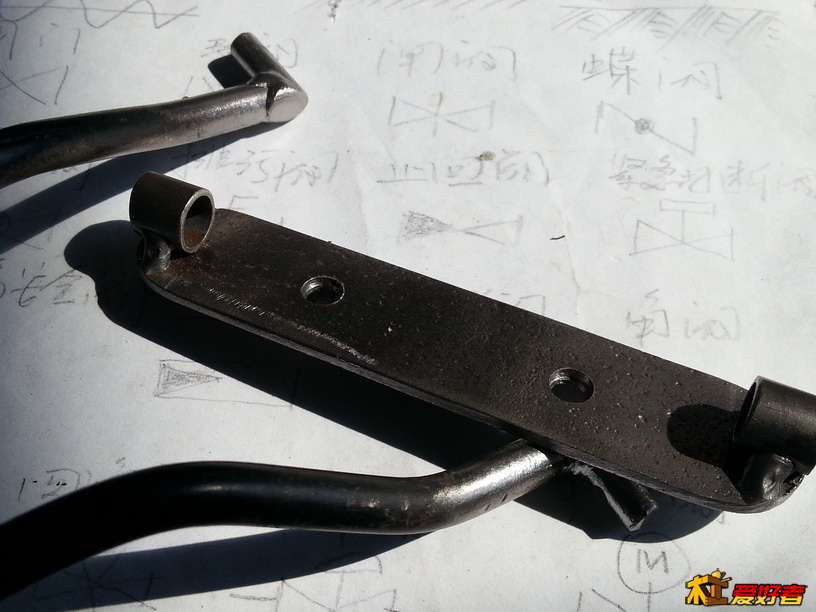

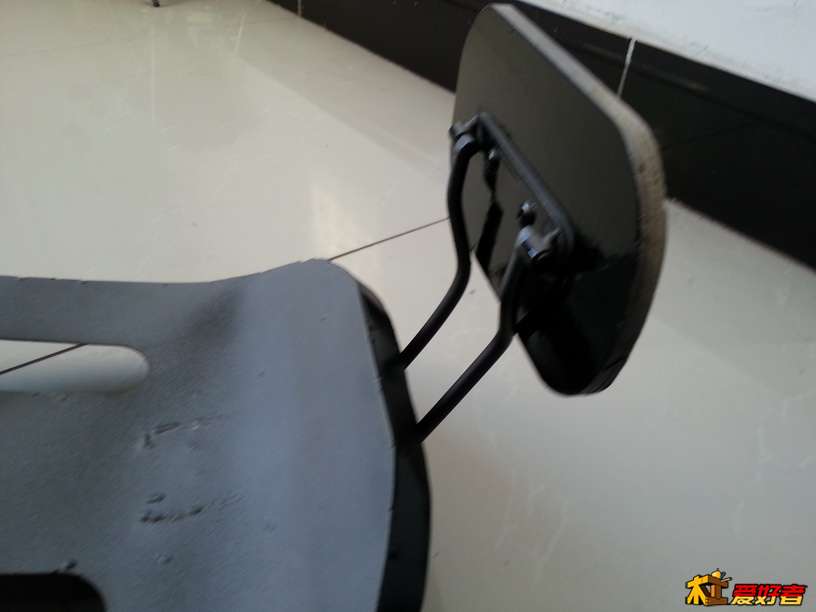

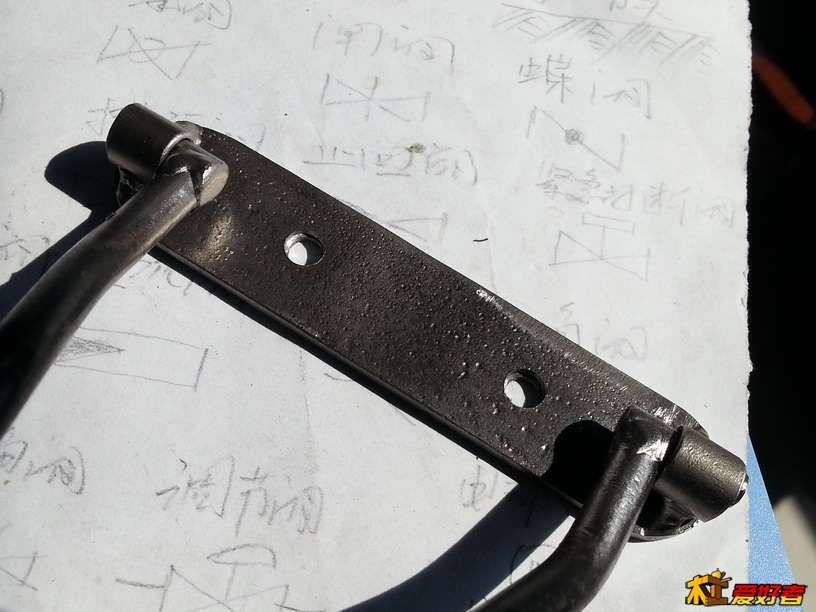

用一块铁板条两头各焊上一小段钢管，然后钻孔，再将座椅头枕的7合板和它固定给在一起

家敏 · 发表于 2014-11-29 12:41:43

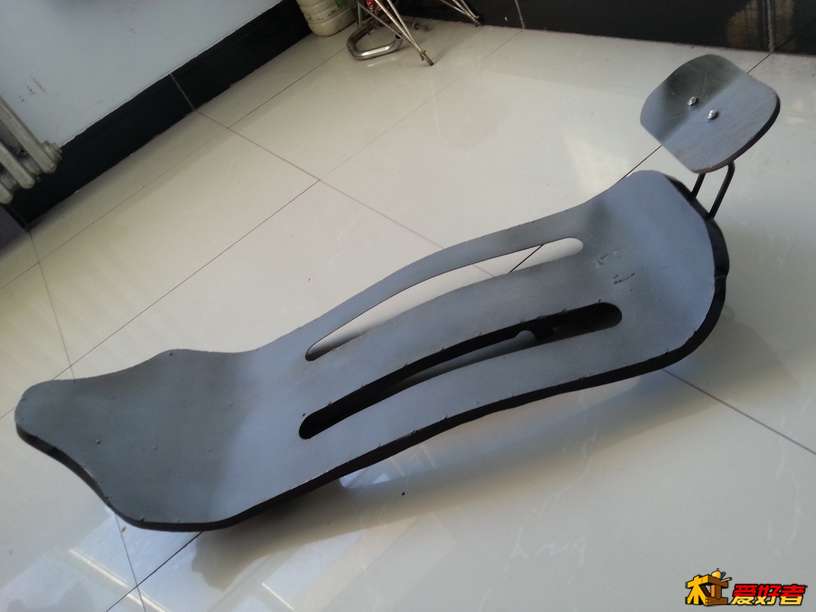

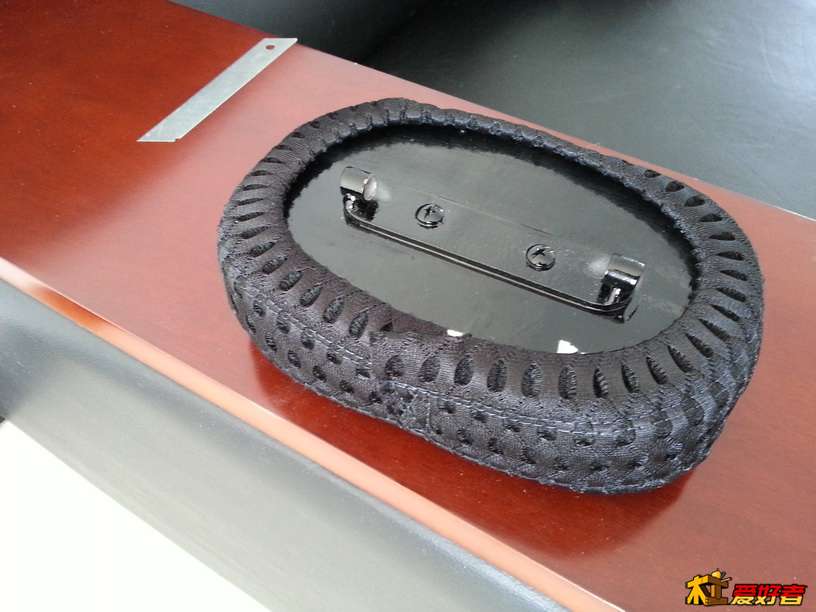

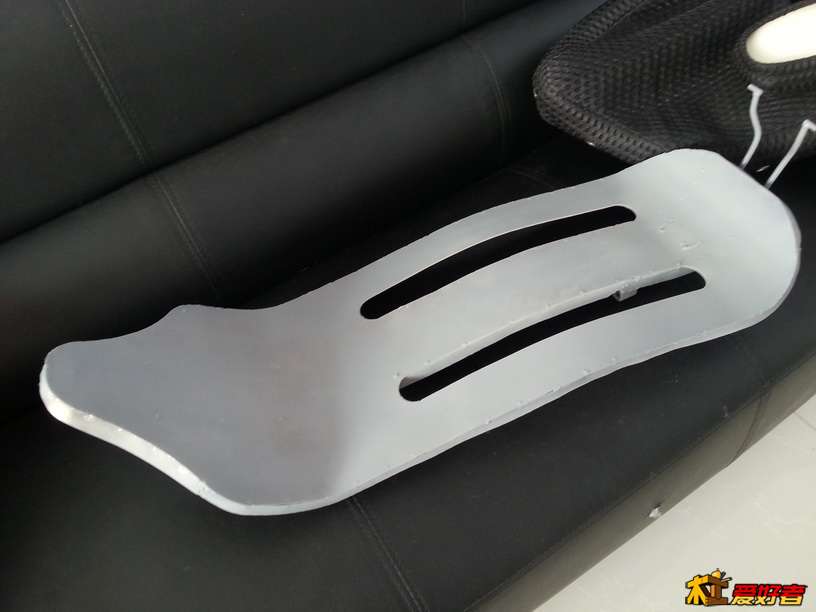

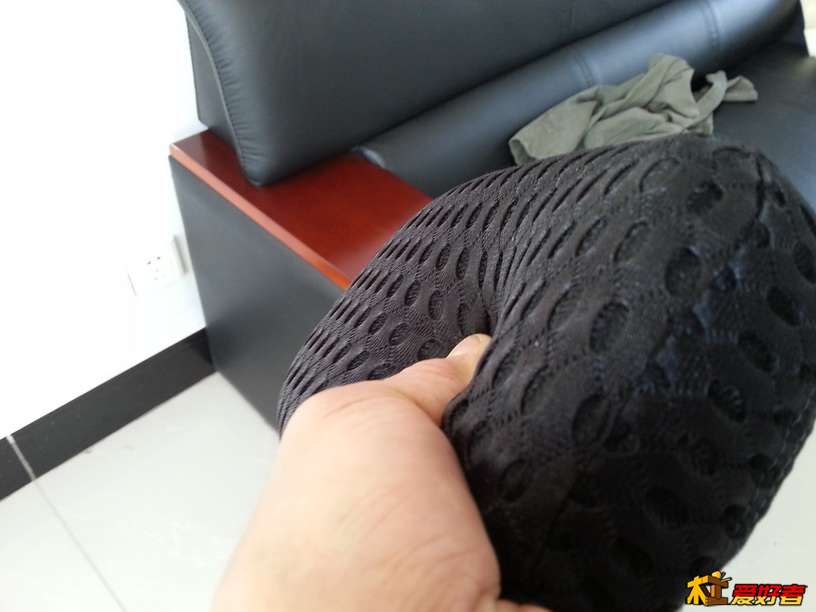

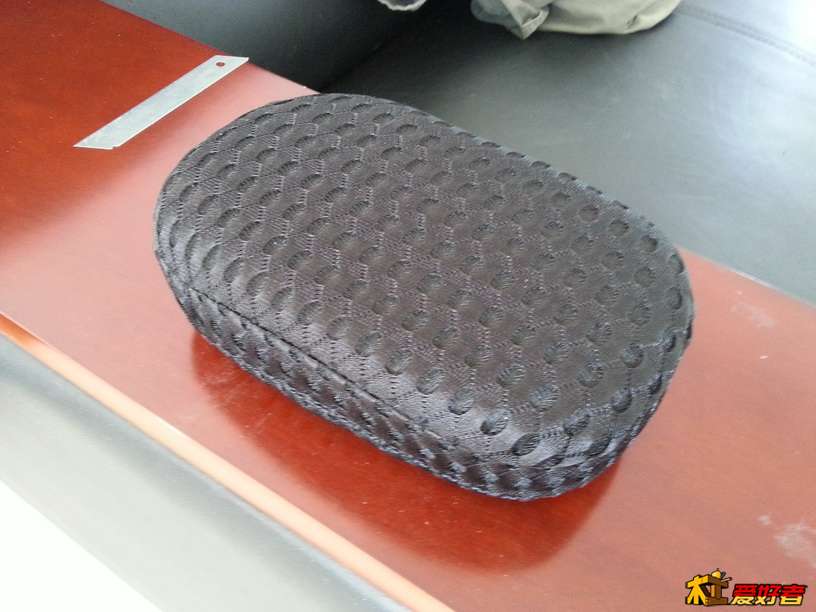

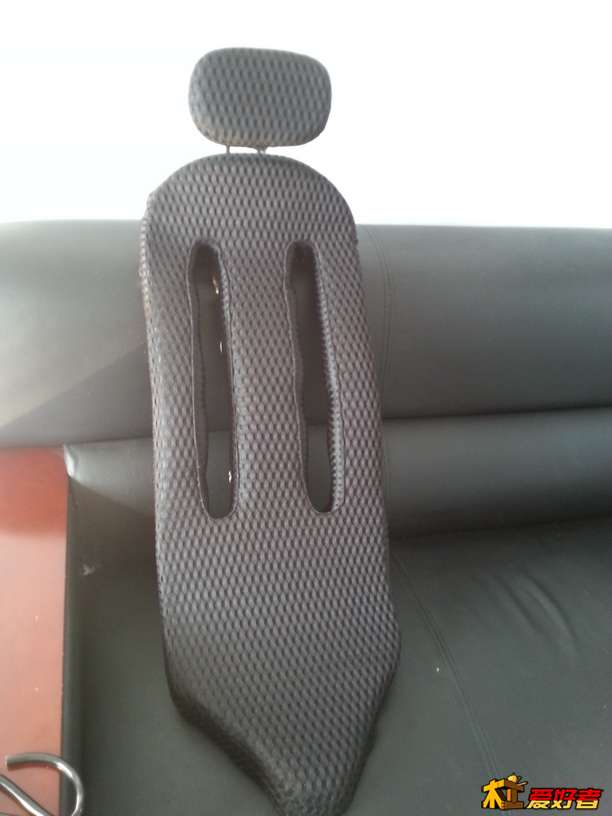

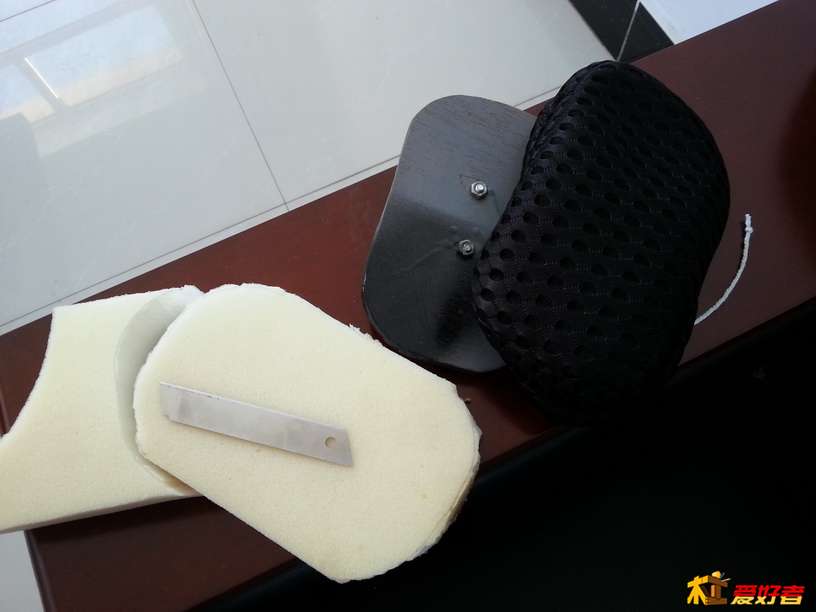

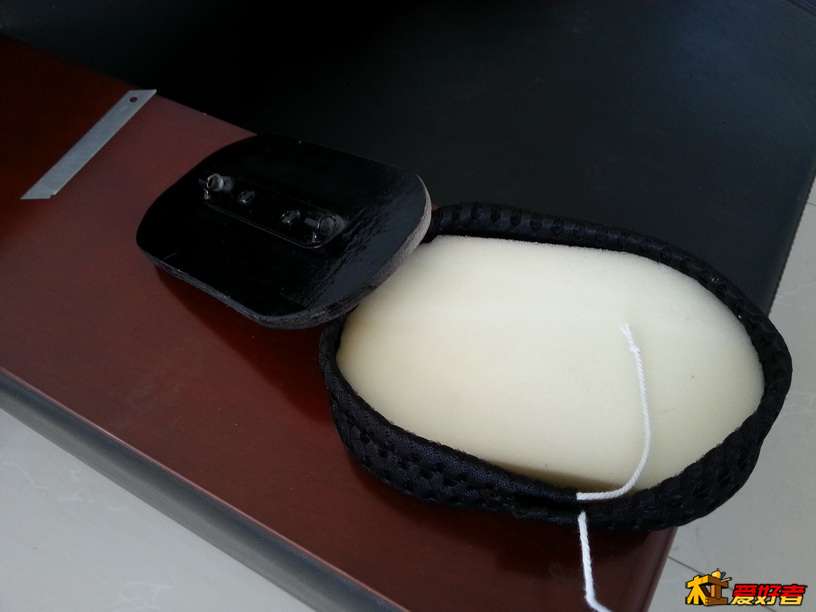

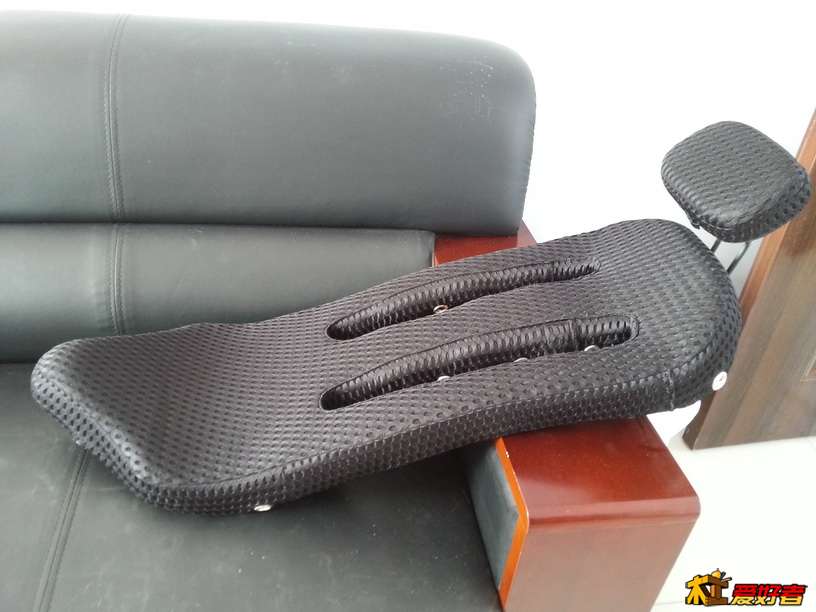

给座椅喷漆，然后套上座套，躺椅的头枕我也做成可调角度的，这样的话无论是头还是颈部就都可以随意调整

天拓 · 发表于 2014-11-29 15:16:18

问题再逐一解决好

小鱼冒泡 · 发表于 2014-11-29 18:18:48

内心强大的人。生存能力超强。期待喷漆后的总体效果。

tony的骨头 · 发表于 2014-11-29 19:54:36

看着自我完善的车架，期待啊

爱品味 · 发表于 2014-11-29 22:02:32

问题再逐一解决 {:5_315:}{:5_315:}

JohnnyWei · 发表于 2014-11-30 13:44:19

高大上啊，这个回头率是100%的。不知道最后完工了没有，链条还是要导轮的，铝塑管不耐磨的，而且也消耗能量；另外可以参考汽车悬挂做后轮悬挂，用弹簧板条，这样重心可以做更低些。

天下无牙 · 发表于 2014-11-30 15:19:29

太强大了，能再上个试骑的图不？

家敏 · 发表于 2014-11-30 15:51:20

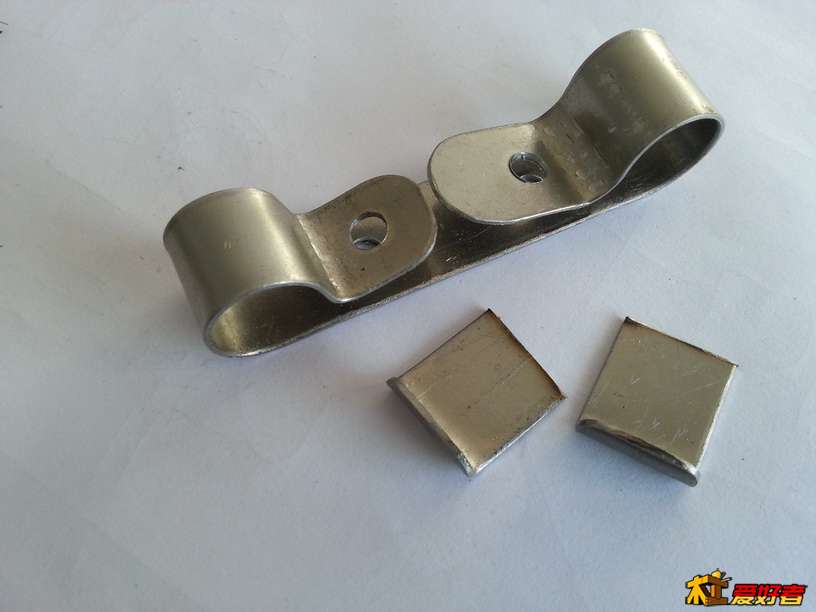

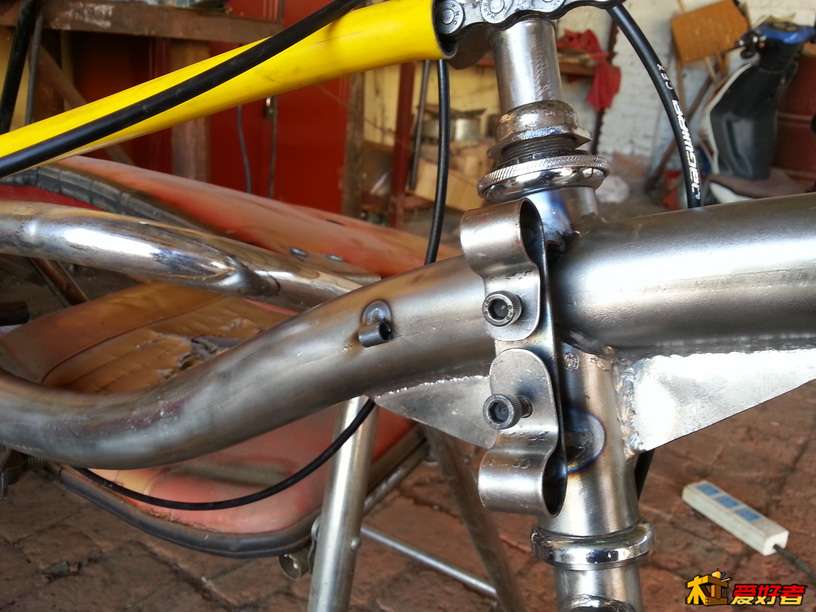

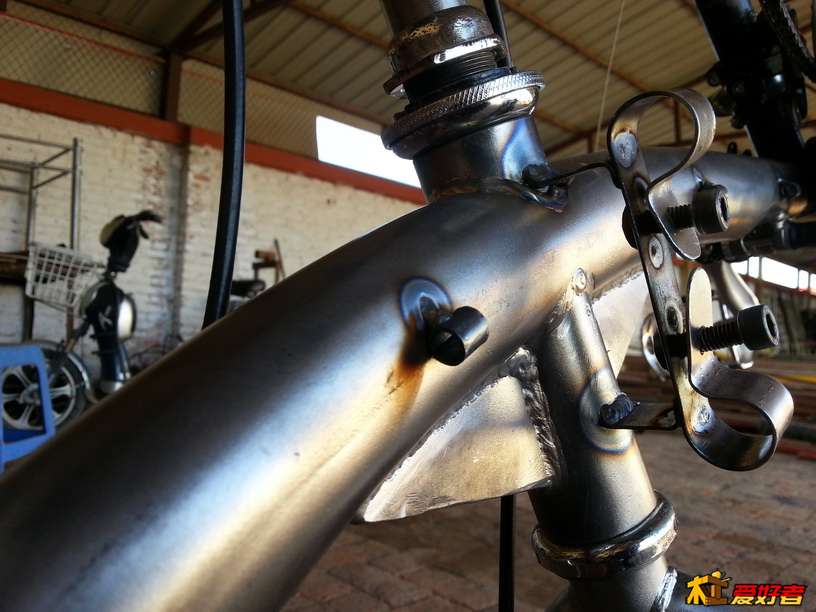

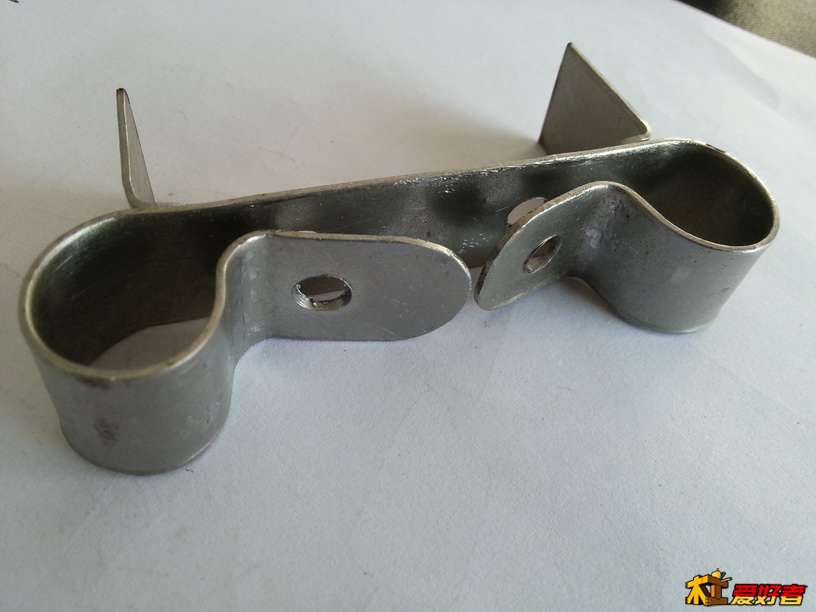

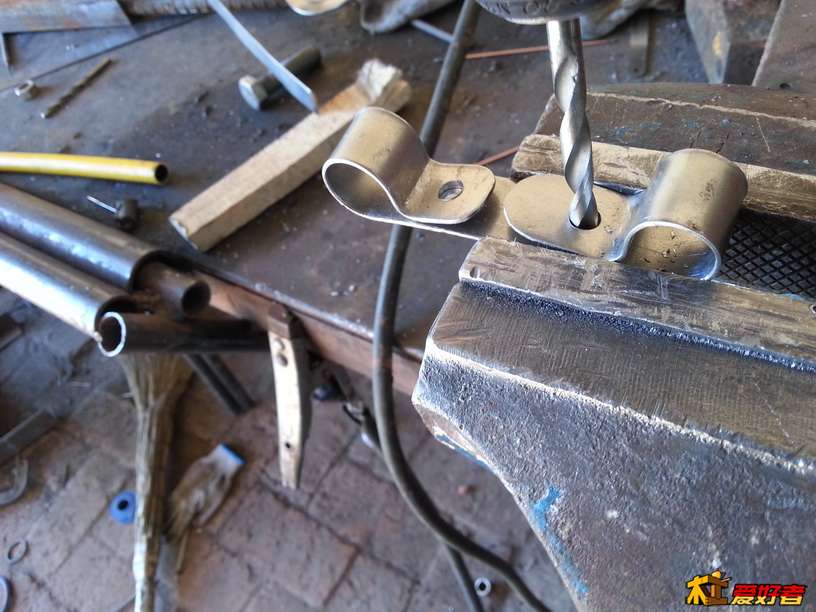

引导链子用的两根铝塑管在试骑时是使用胶带纸缠绕在大梁上的，通过路试找到导链管放置的最佳位置，应该在大牙盘纵向（平行大牙盘）中间的位置上，我用的是山地车牙盘共三片，也就是放置中间牙盘的位置上，因此为它制作一个支架卡子用来固定两根铝塑导链管，然后把它焊接在前叉管的位置上

家敏 · 发表于 2014-11-30 15:59:18

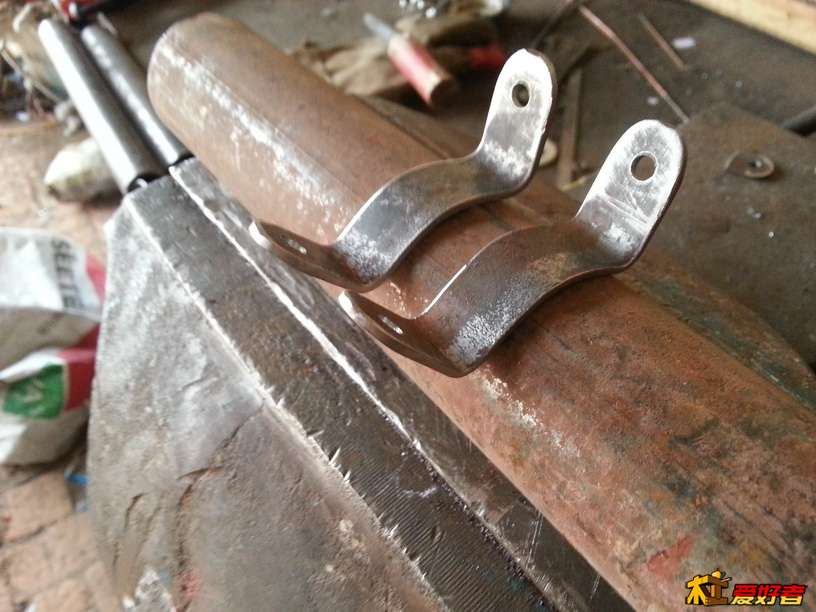

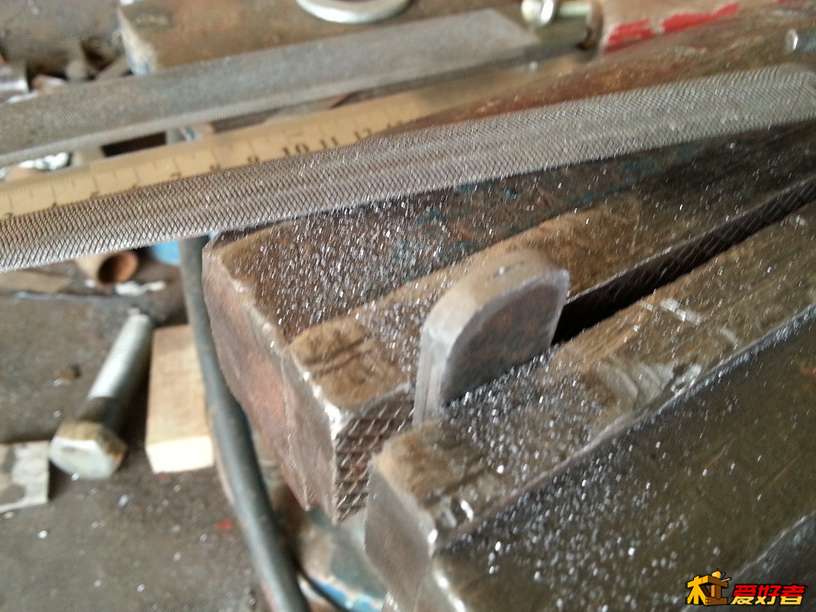

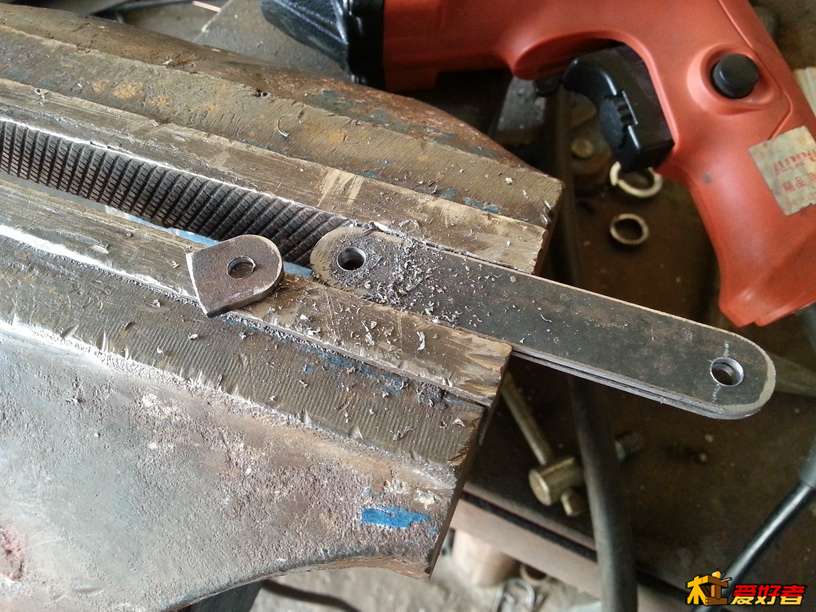

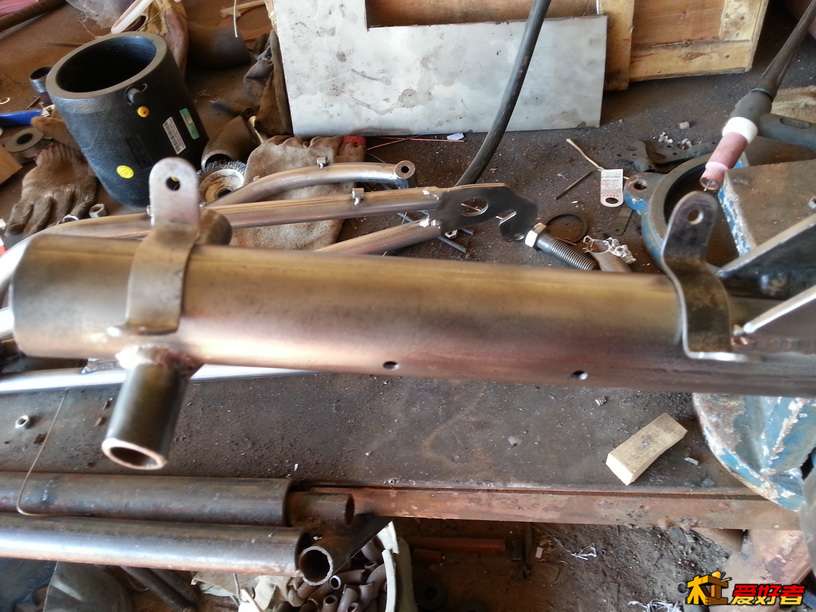

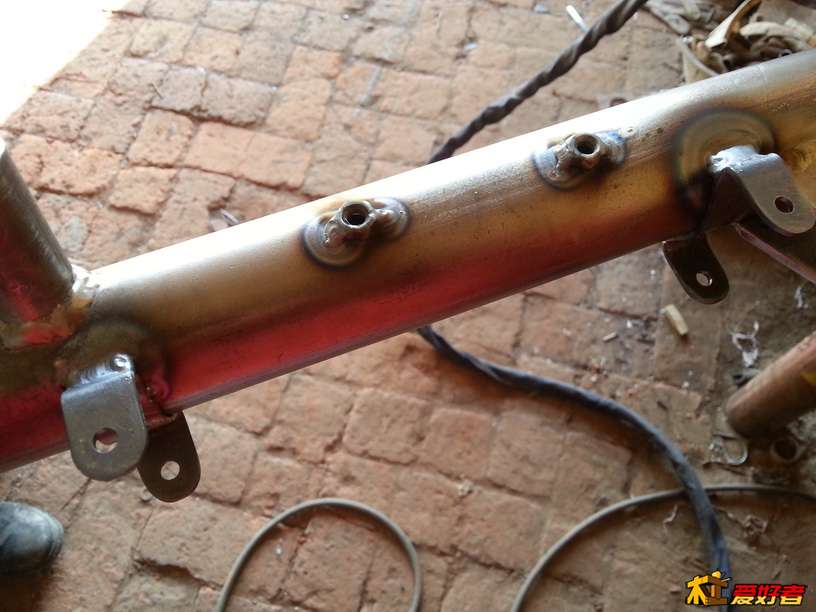

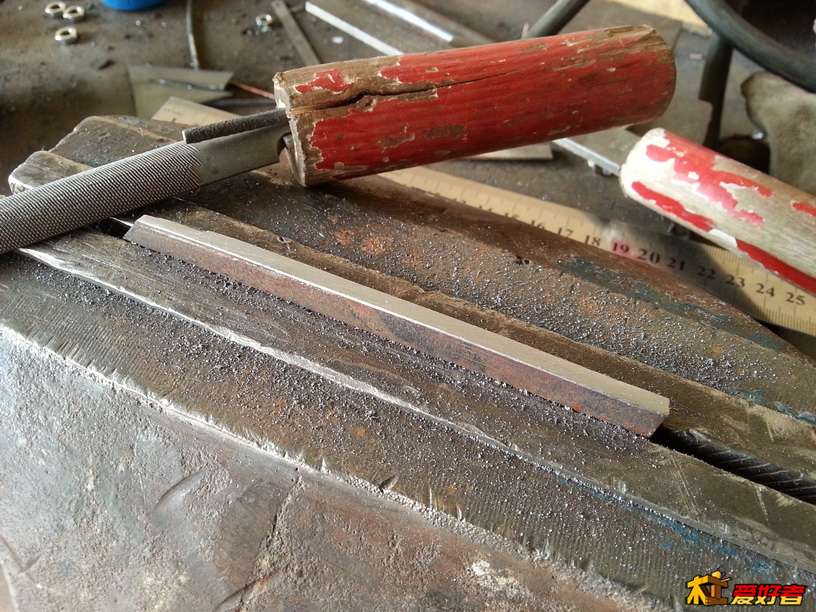

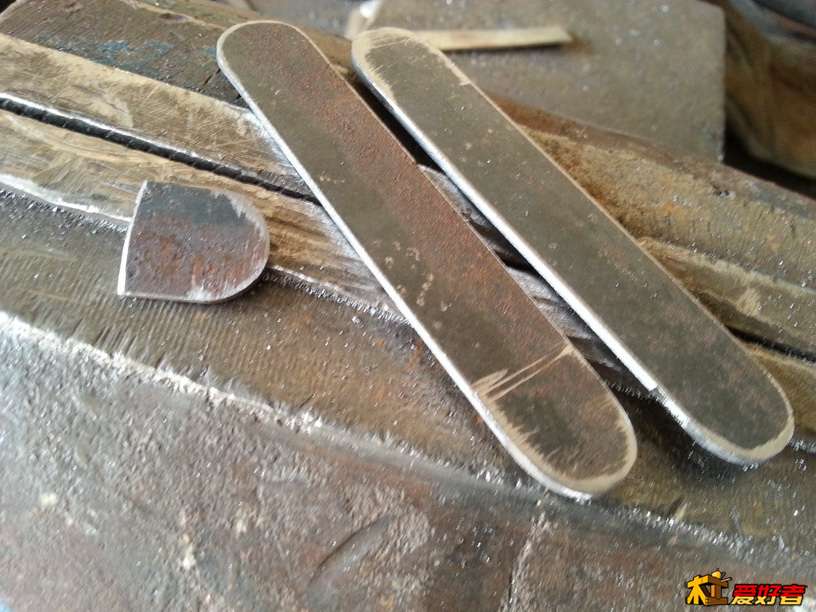

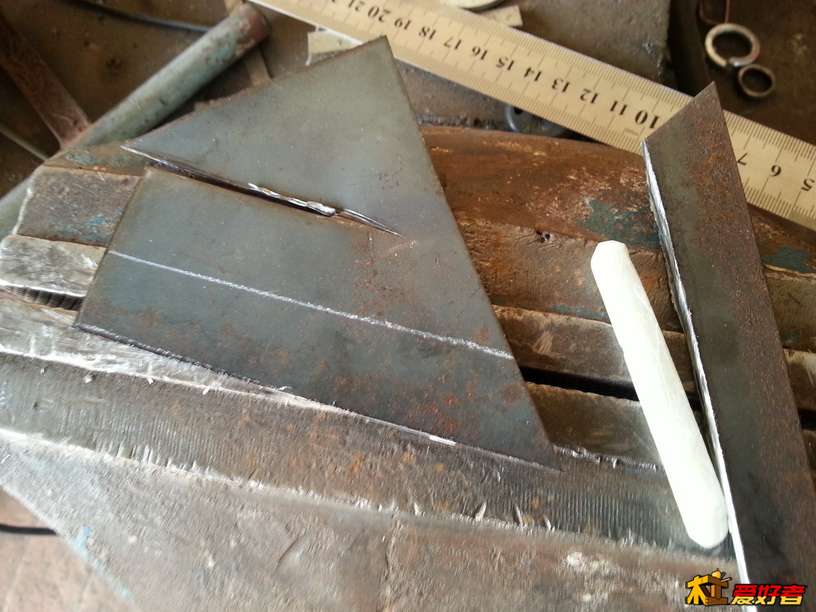

后面的货架子还没有最终定型，但固定货架子的装置应该预制好焊接在大梁上，否则喷完漆之后这项工作就无法再做了,用一块铁板裁出两条打磨,钻孔,压弧后焊接在弯梁上并在弯梁上焊上固定水壶用的螺母
