中毒太深也D个床

鸢都一木 · 发表于 2014-11-21 15:29:46

山外有山啊，牛逼的人太多了。

eyu · 发表于 2014-11-21 19:44:57

无苦集灭道发表于 2014-11-20 11:33 2 N3 N5 _. Q1 C' u" L
我也是买的250w马达还没装上，
6 x, \7 v1 m4 v# q) } G. Q请问lz后来换的电机是啥货使用怎么样？
6 y5 a/ R2 d* @1 C另外链接尾座的丝杆和底板轴承什 ...

电机是单相2极客调速电机300瓦，在路上还没到货！丝杆就是本地五金店里买的普通丝杆1米8元吧！带座轴承是用的内径12的Kp001

eyu · 发表于 2014-12-3 23:59:00

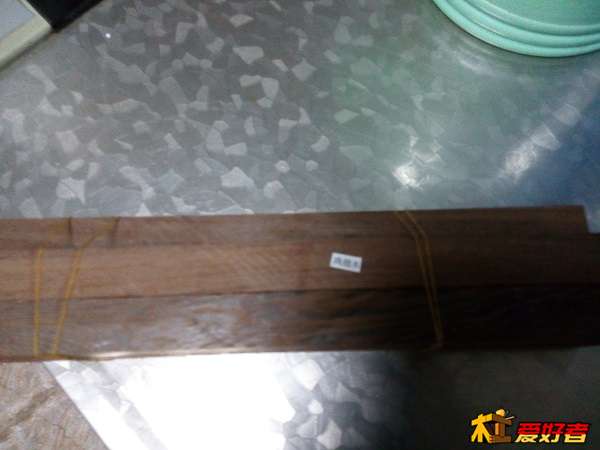

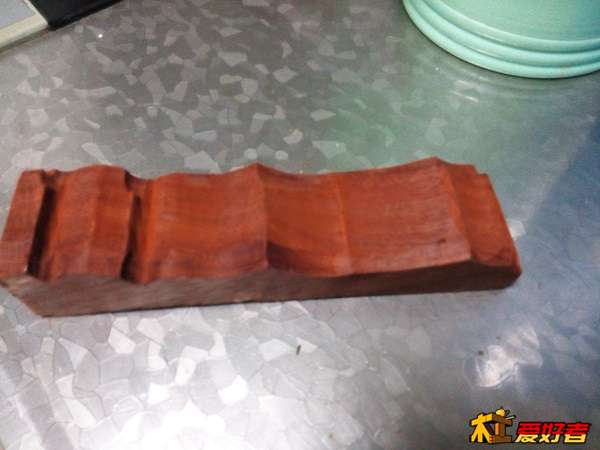

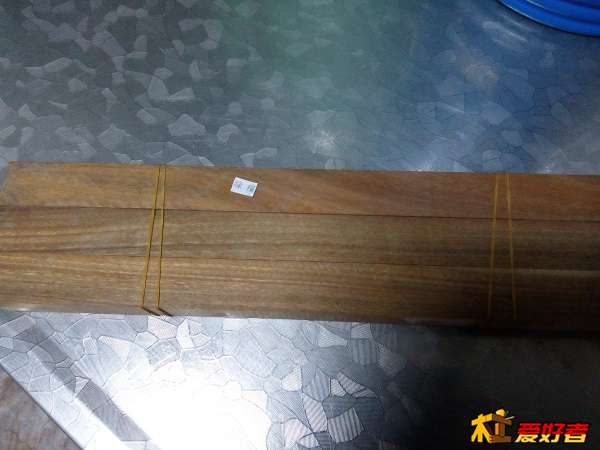

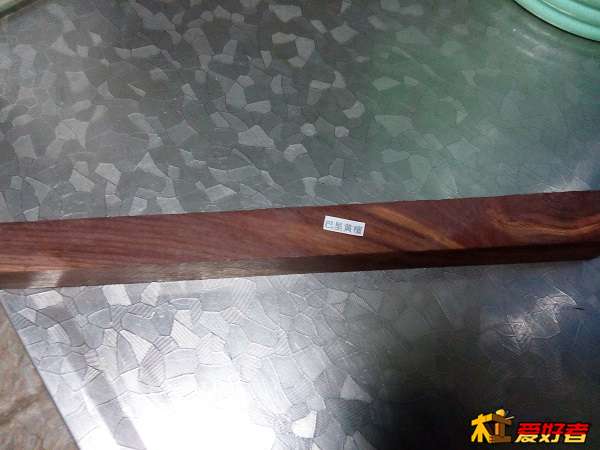

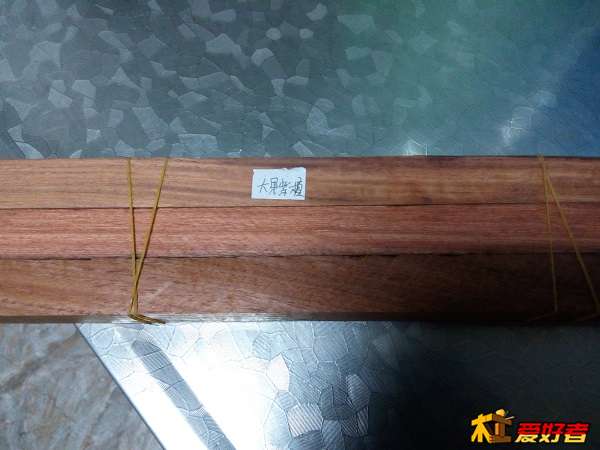

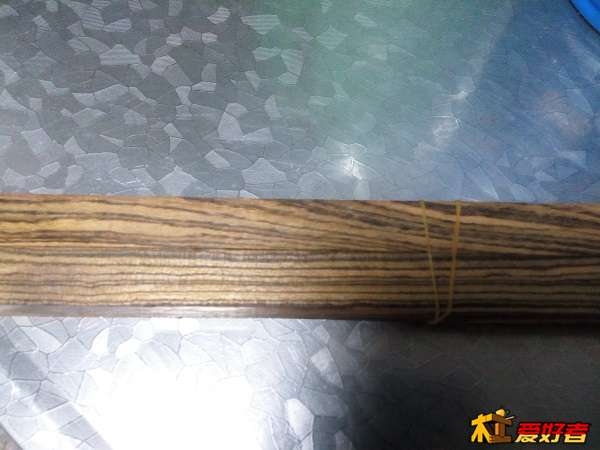

买了些木头到了，全是些便宜点的料！那天找点时间做点珠子和镯子练练手！

476253337 · 发表于 2014-12-4 18:36:42

抓紧啊兄弟

靈魂吥鏾 · 发表于 2014-12-4 18:52:31

恭喜楼主入床，期待出好作品！！

来自:Android客户端

门头草 · 发表于 2014-12-4 23:21:37

又一位用蜗杆减速机壳作车床的，毒害的我的心啊，嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！嘭！。。。。。。。。。。。。。。。。。。

000pecker000 · 发表于 2014-12-4 23:33:59

楼主设计很巧妙！

咨询一个问题，主轴箱是减速机箱，主轴和减速机箱用轴承支撑，我看皮带轮一侧有轴承盖，卡头方向轴承怎么固定的？
径向跳动楼主检测了0.005，已经达到紧密机床的参数了，端面精度怎么样？主轴轴向怎么固定的，楼主能介绍一下么？
我也想D一个小车床，看了楼主的设计，很受启发。

eyu · 发表于 2014-12-5 00:51:38

000pecker000 发表于 2014-12-4 23:33
9 S. F. e% i6 m7 Q5 X/ Y楼主设计很巧妙！7 n) d+ k. [/ @, B

& Q: M! N7 V" l6 ]% Y& k- w咨询一个问题，主轴箱是减速机箱，主轴和减速机箱用轴承支撑，我看皮带轮一侧有轴承盖 ...

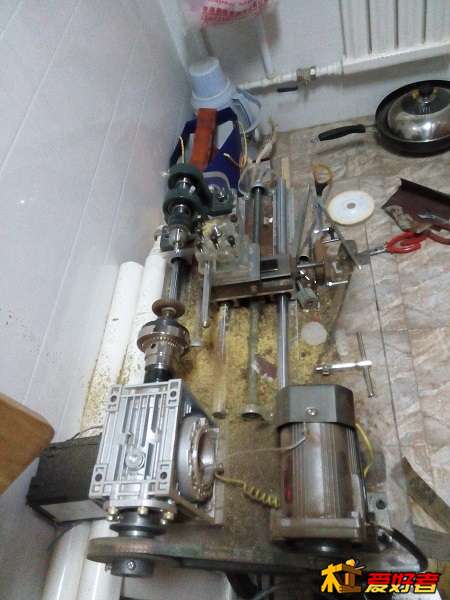

你好！前轴承是靠Er延长杆上的台阶顶住内环，后轴承外环是靠减速机壳的轴承位台阶和轴承盖固定。主要是我没机加能力，无法自己加工主轴，如有机加能力的话就使用自加工台阶轴陪角接触轴承预紧合适的话精度会好些！
你说的端面跳动是轴向跳动吗？我感觉在木车应用上好像不是很重要就没打表！

000pecker000 · 发表于 2014-12-5 08:22:52

eyu 发表于 2014-12-5 00:51
/ L6 l3 O! i! @, s你好！前轴承是靠Er延长杆上的台阶顶住内环，后轴承外环是靠减速机壳的轴承位台阶和轴承盖固定。主要是我 ...

明白了！
感谢楼主这么细致的解答。

楼主这么快就回复了，我睡的晚，楼主更晚了，我是看楼主精益求精，所以我多问了一句，的确木工车床用不着在这个参数上下功夫。
这个思路很不错，我昨天后来看了一些网购的减速机，精度和稳定性要比一般D车床的简单轴承支撑强很多。

shenqiu06 · 发表于 2014-12-5 20:01:00

路过学习

momogoho · 发表于 2014-12-6 14:40:03

好贴。想看最后的结果。顶，别沉下去。

eyu · 发表于 2014-12-9 22:56:00

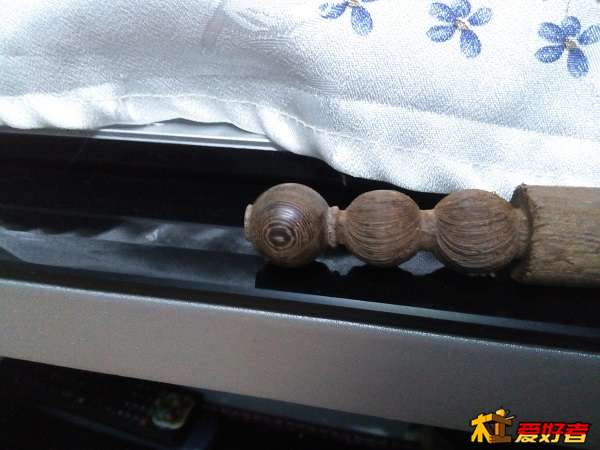

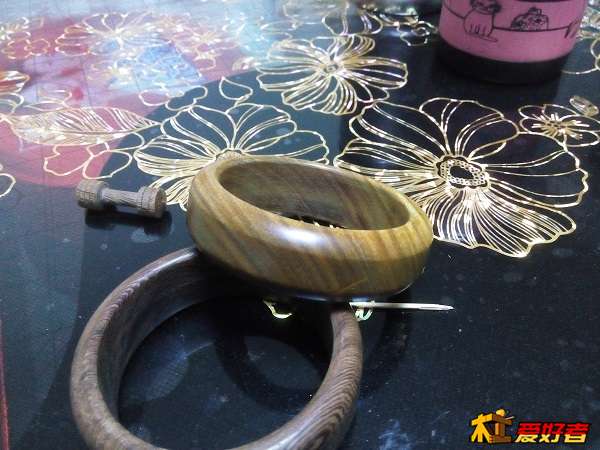

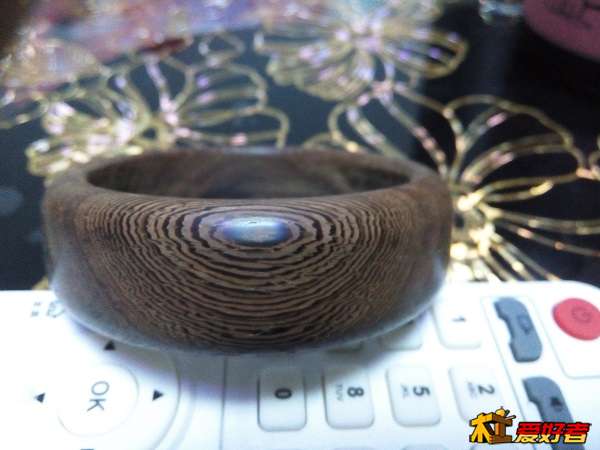

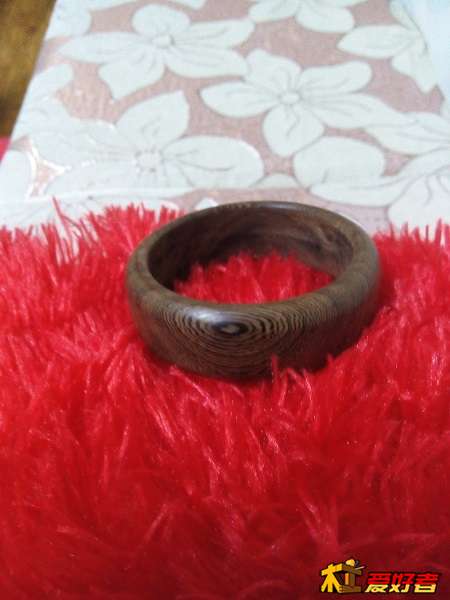

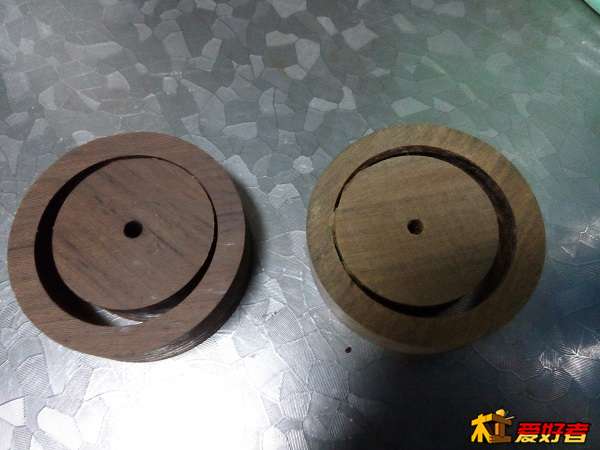

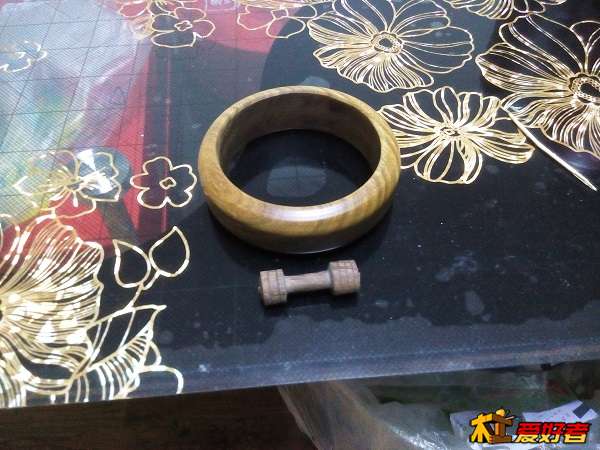

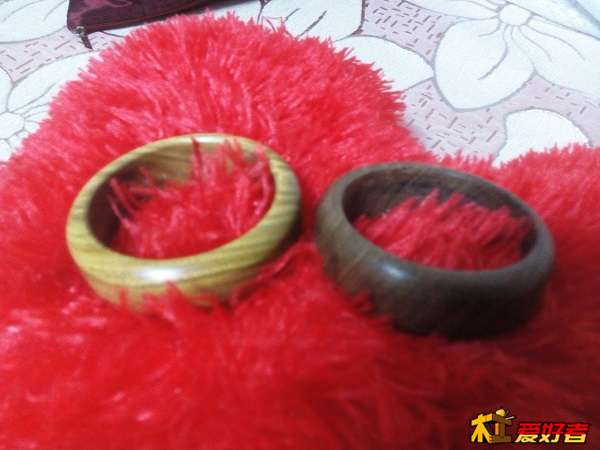

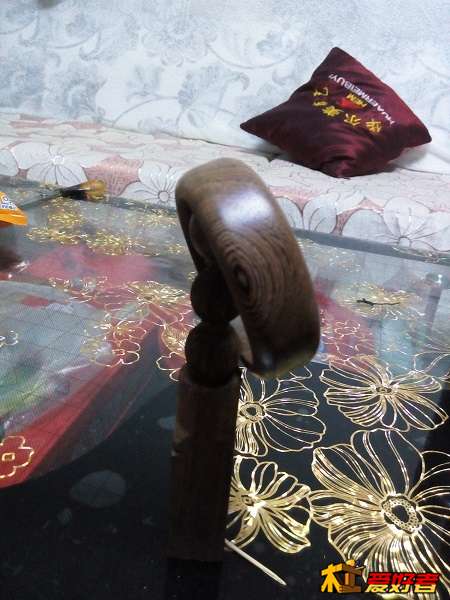

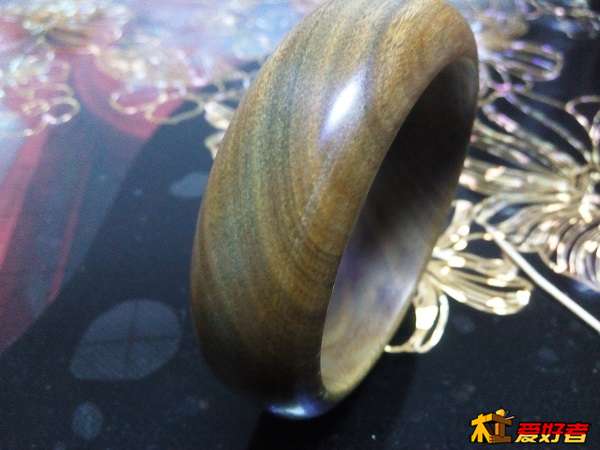

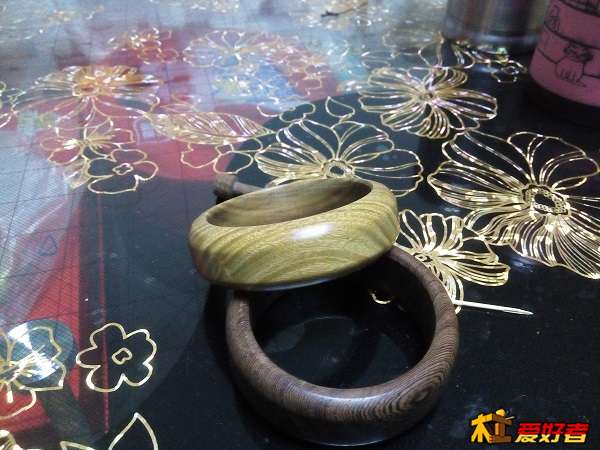

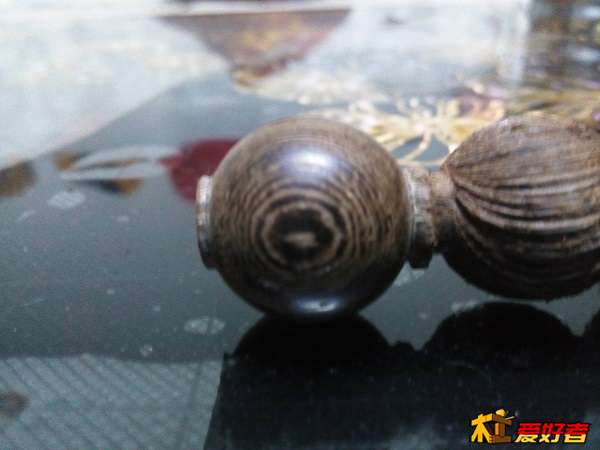

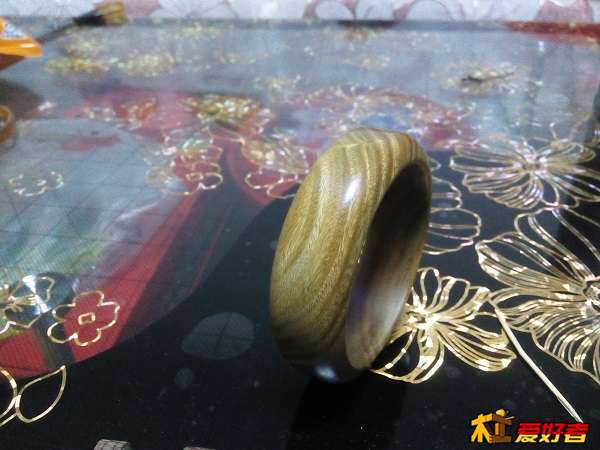

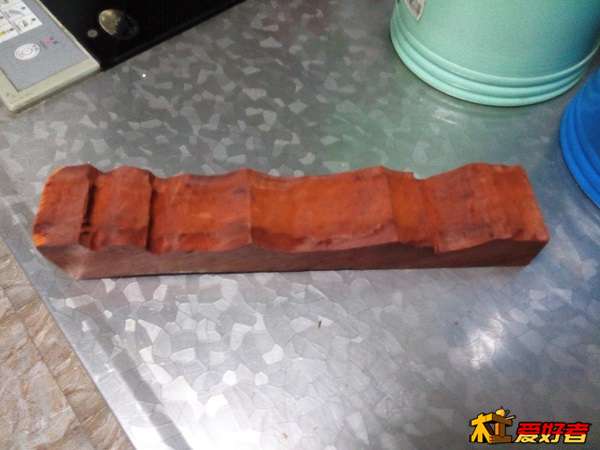

今天下班后拿卖的木头练练手，鸡翅木2.2*2.2*15的料用22的玻璃开孔器和22的双金属开孔器，做了3个珠子，玻璃开孔器做的表面光些，但慢温度高，双金属的吃料快但表面很粗。声有些大就没继续，还做了2个镯子一个鸡翅木的一个绿檀的！感觉鸡翅木木纹粗，绿檀木纹要细腻好多，也易于加工！价格绿檀贵少许！2个都是打磨到2000目

eyu · 发表于 2014-12-11 00:16:51

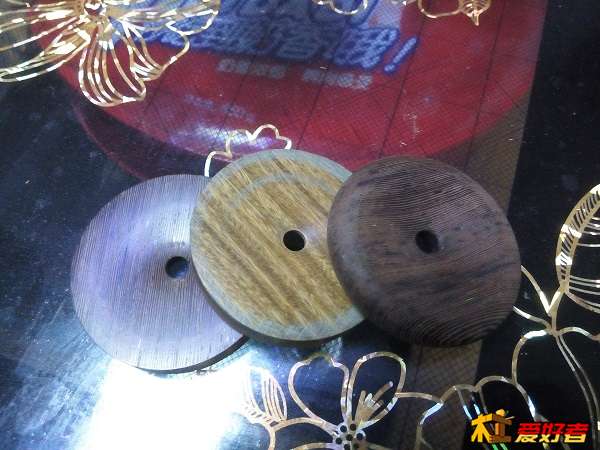

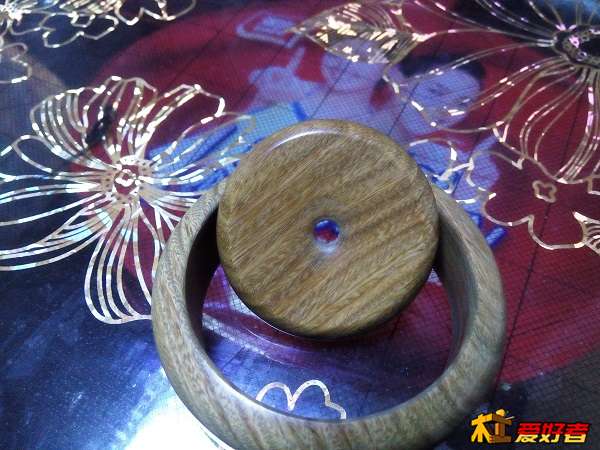

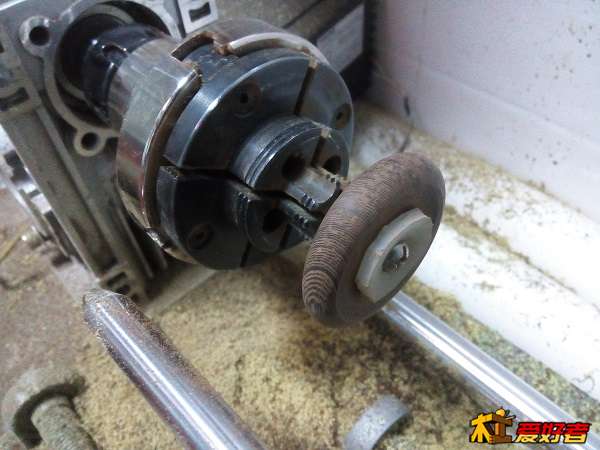

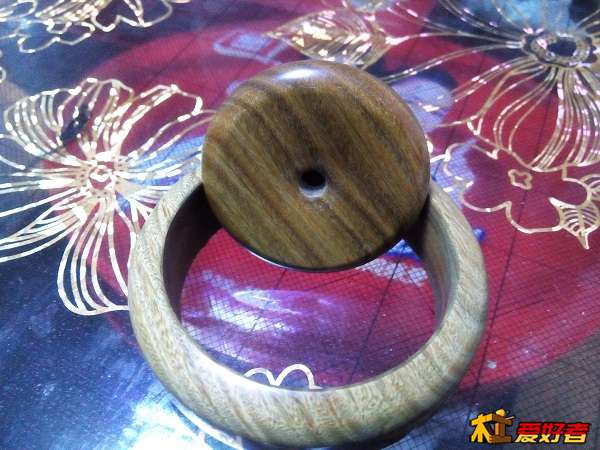

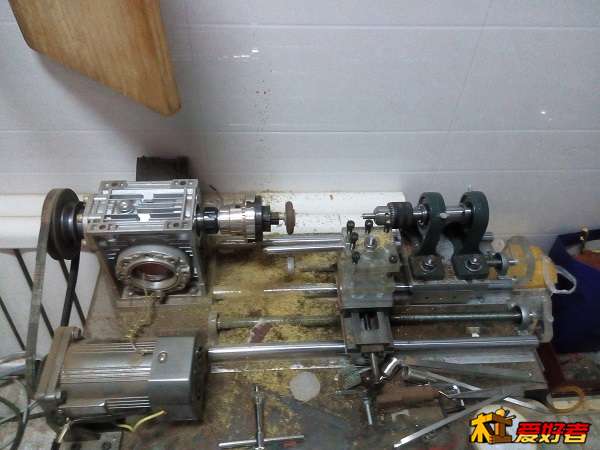

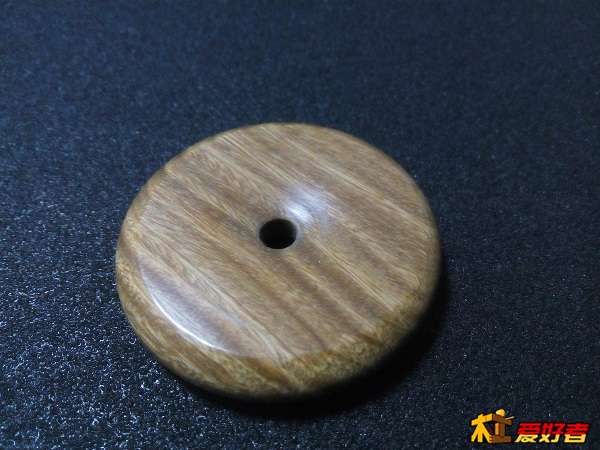

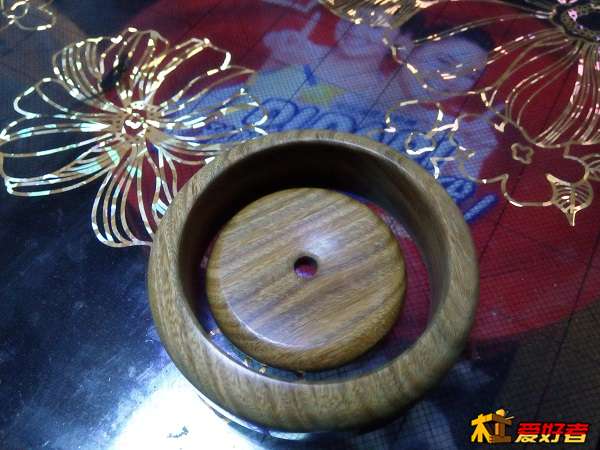

今天拿镯子芯做了个平安佩，感觉用1个芯做太厚了就把芯1分为2，做好后感觉还是厚的好看！切削好做就是打磨太费事了！没做木工刀架，就直接用自己D的金工刀架加持1根12的圆钢棒做木工刀架！

DSTOME · 发表于 2014-12-11 08:41:17

63涡轮减速机箱体在哪里买，给个连接可好？怎么样装轴承？

晋阳卿 · 发表于 2014-12-11 21:44:24

很好的设计
