中毒太深也D个床

eyu · 发表于 2014-10-13 23:05:21

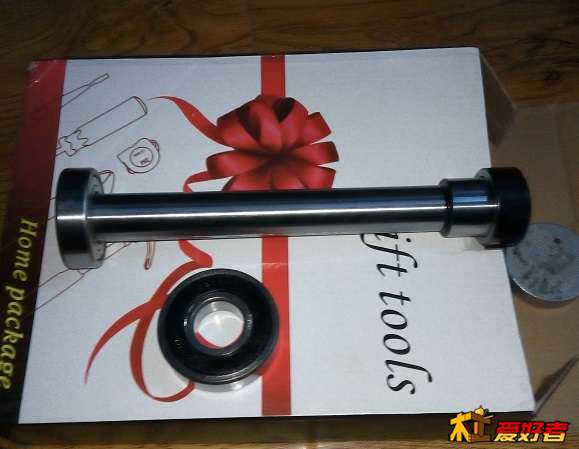

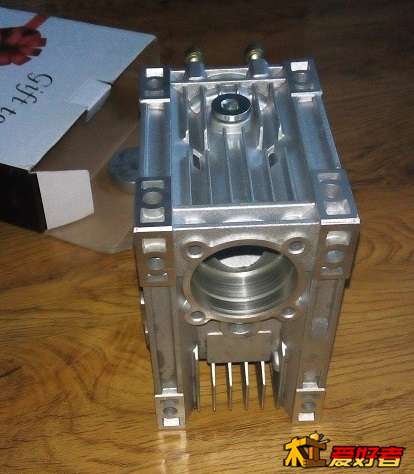

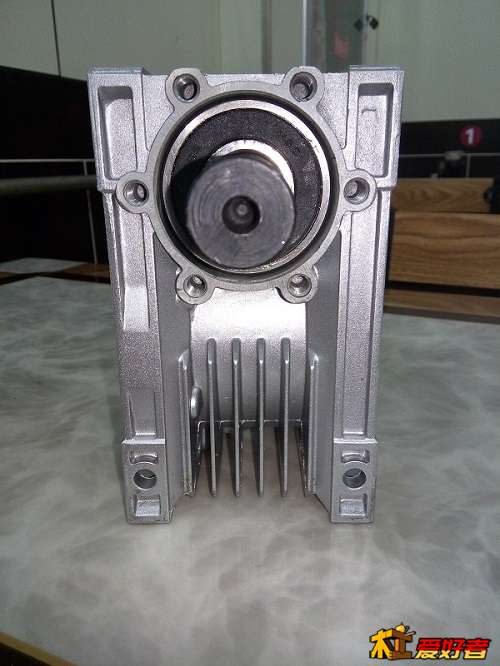

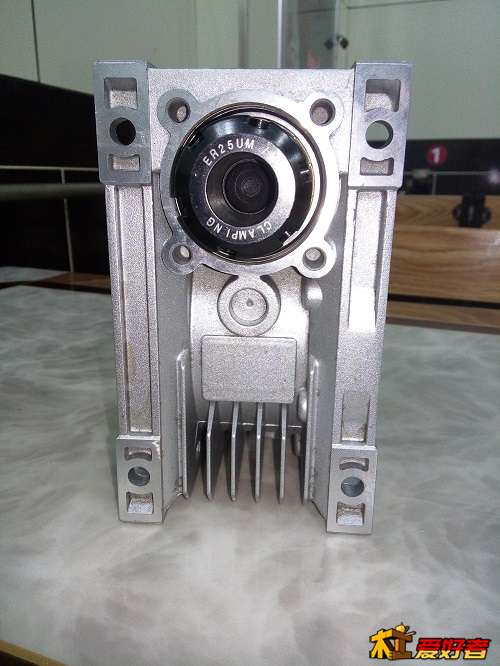

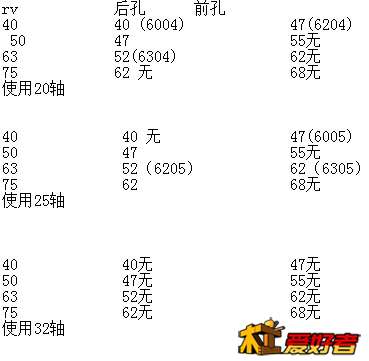

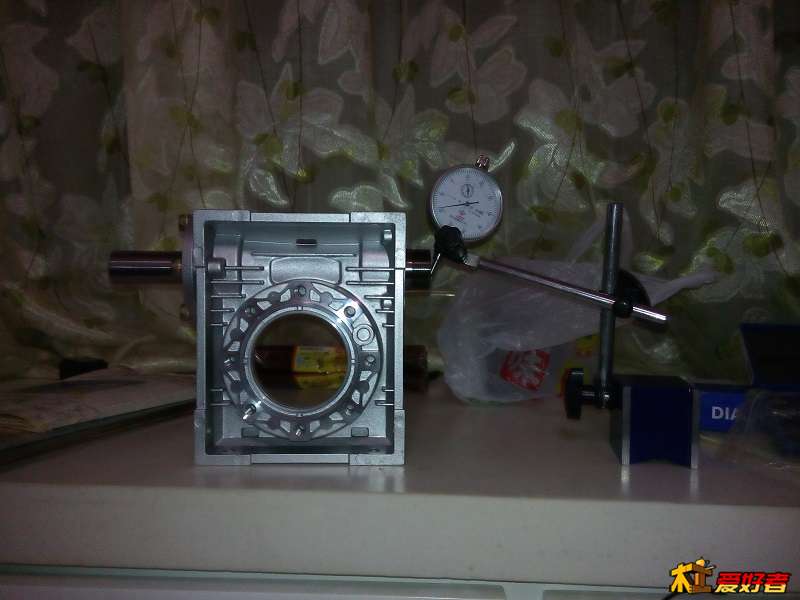

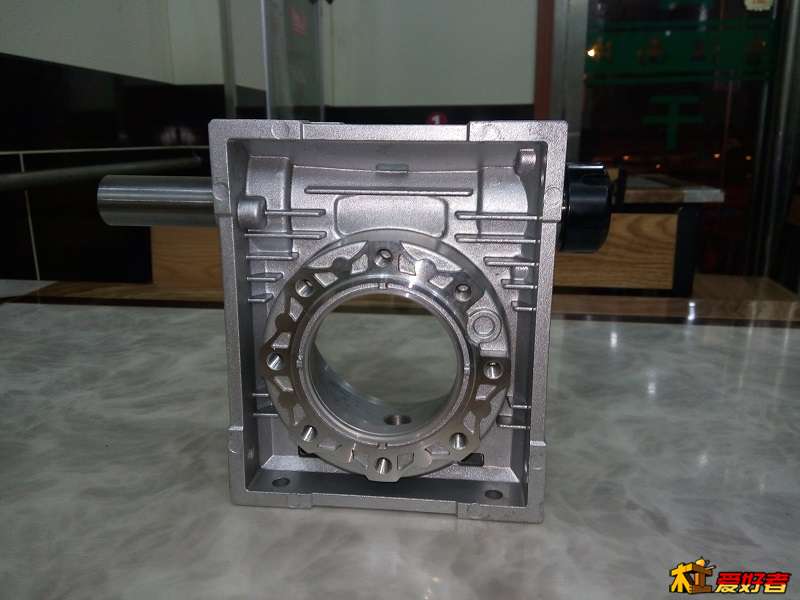

偶然看到木工论坛！就喜欢上了！中毒太深也来D个床！望前辈们多提宝贵意见！见天收到63减速机箱体和Er延长杆就迫不及待的开工！先把床头做了使用63涡轮减速机箱体，C25-Er25-200，6205，6305各1个！效果不错！再此感谢holyland老师！直接上图

eyu · 发表于 2014-10-15 22:05:20

本帖最后由 eyu 于 2014-10-16 00:14 编辑

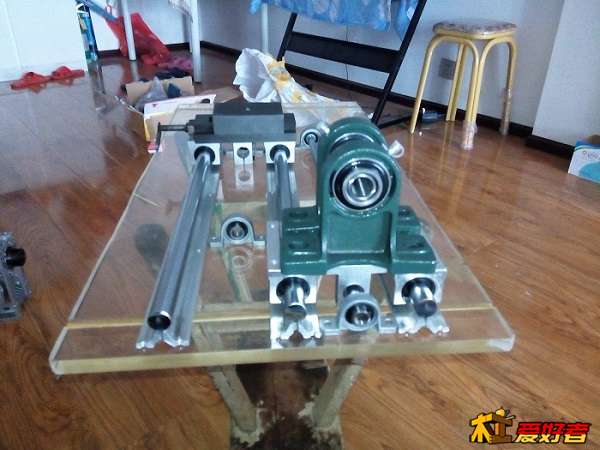

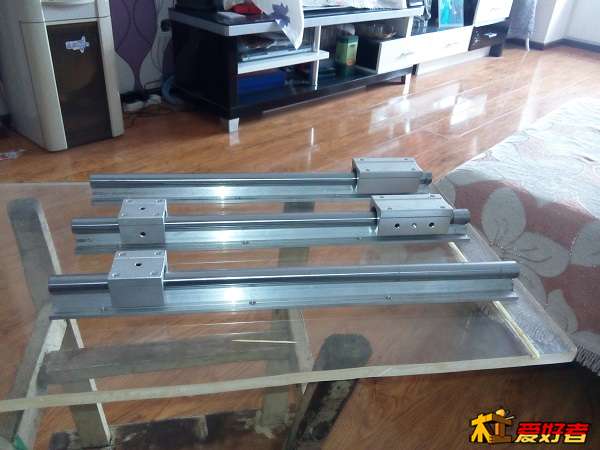

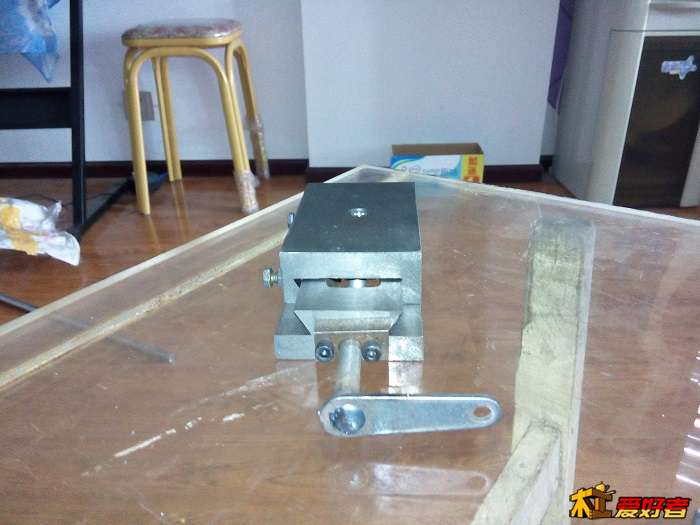

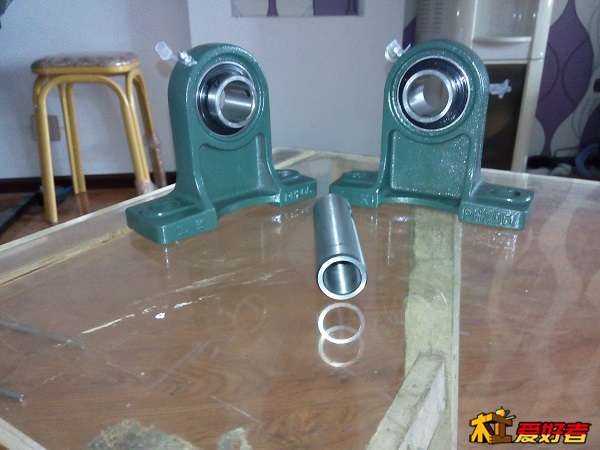

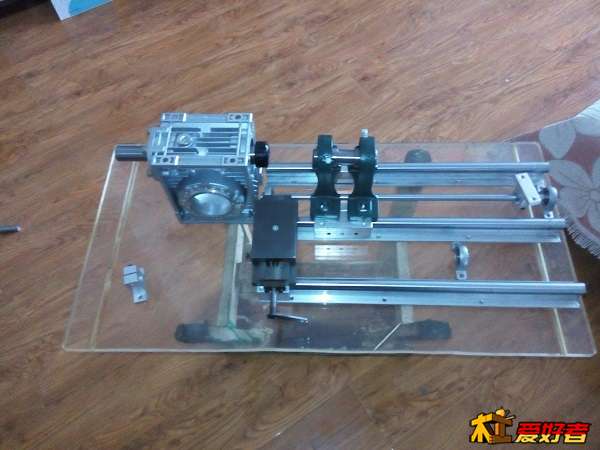

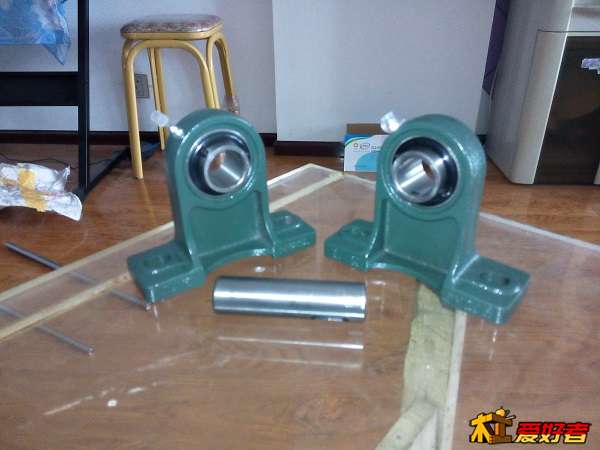

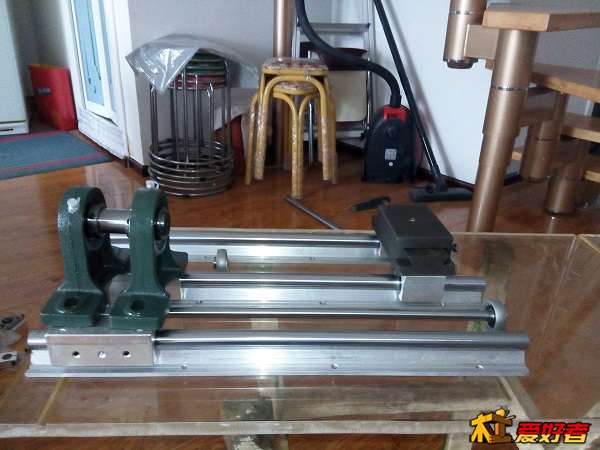

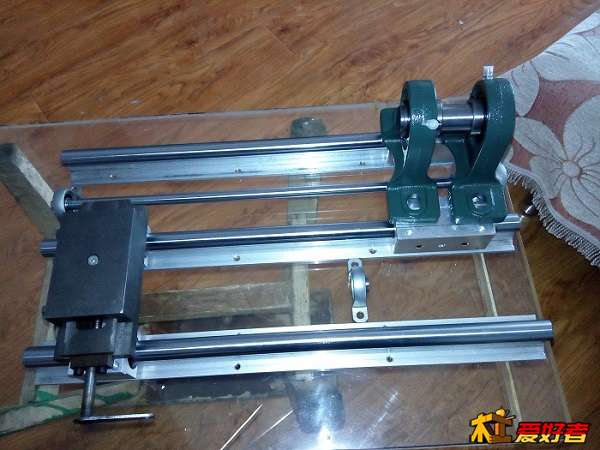

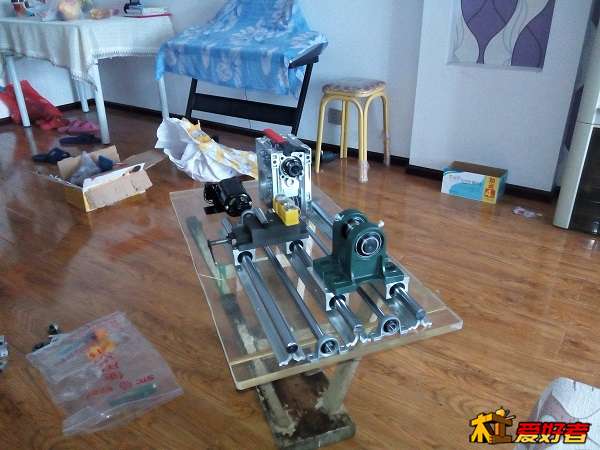

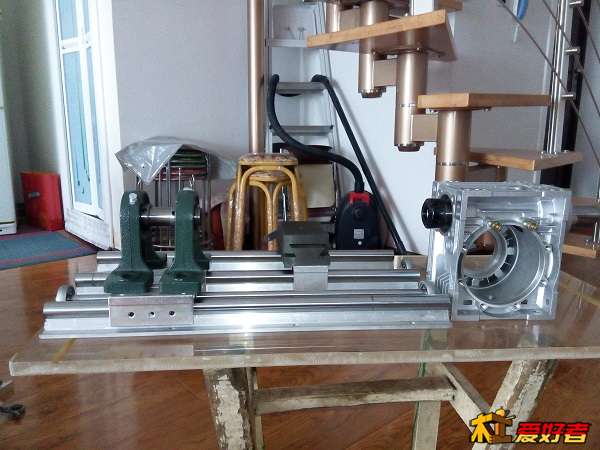

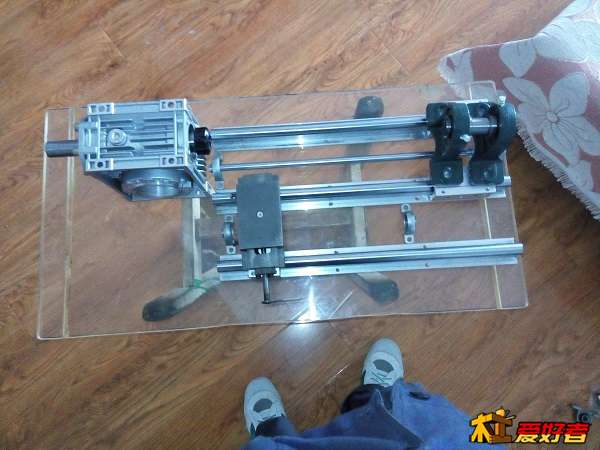

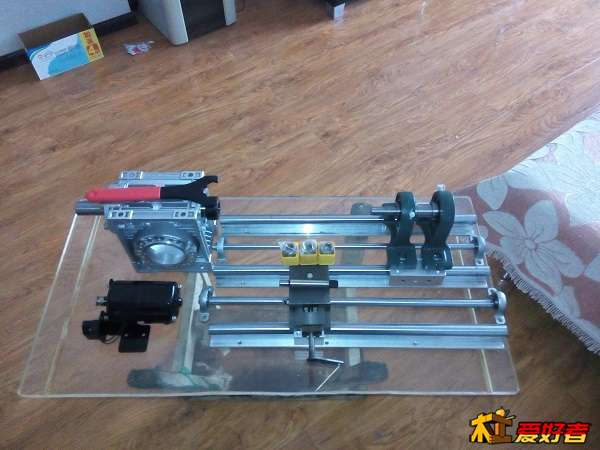

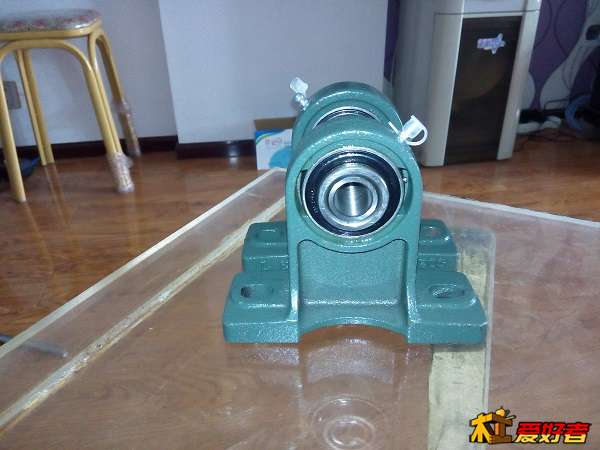

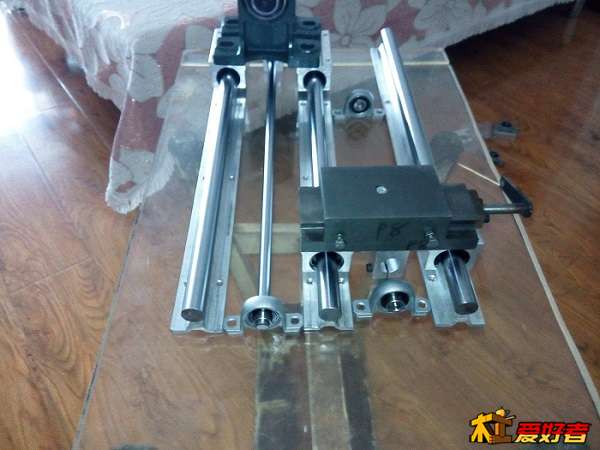

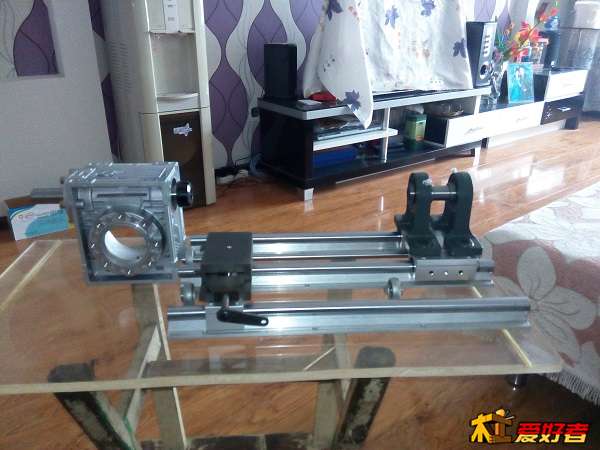

没想到德邦快递这样给力预计17号到的东西今天中午就到了！等铝板来了就可以开工了！先发图吧！

eyu · 发表于 2014-10-17 22:01:52

本帖最后由 eyu 于 2014-10-17 22:16 编辑

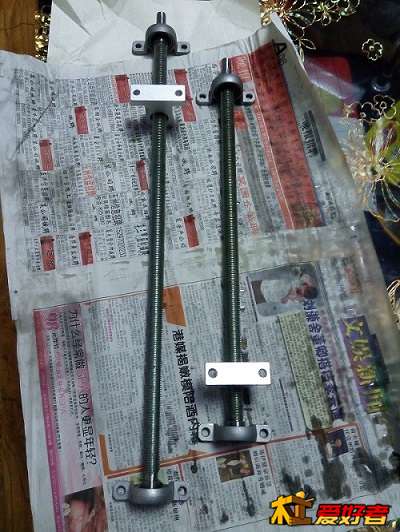

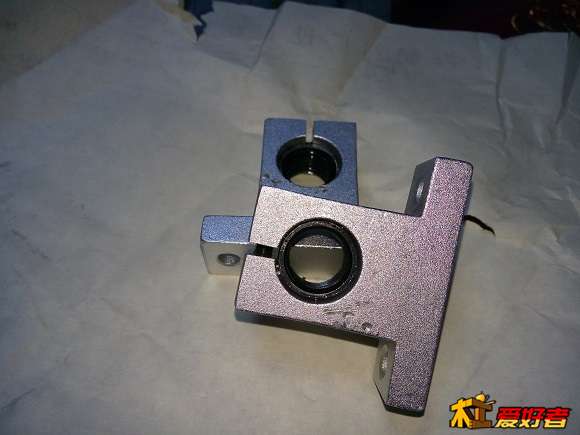

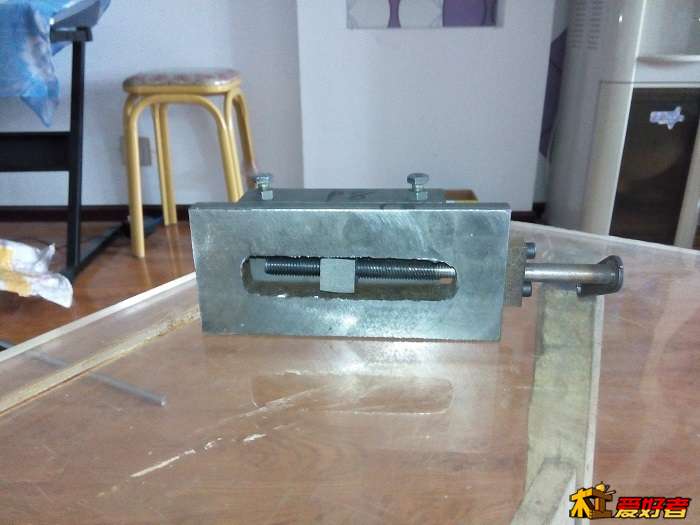

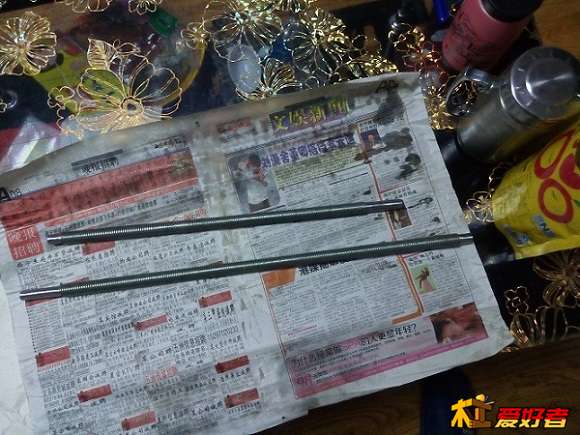

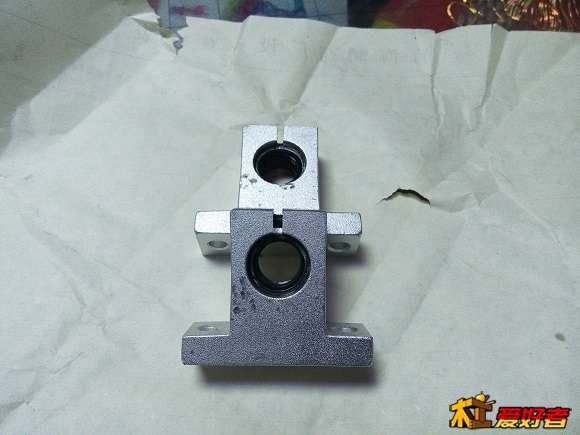

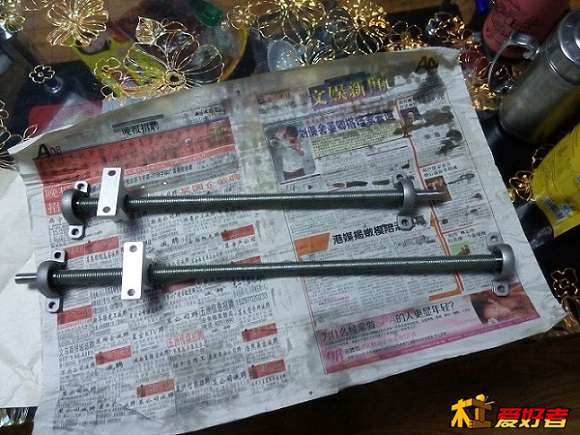

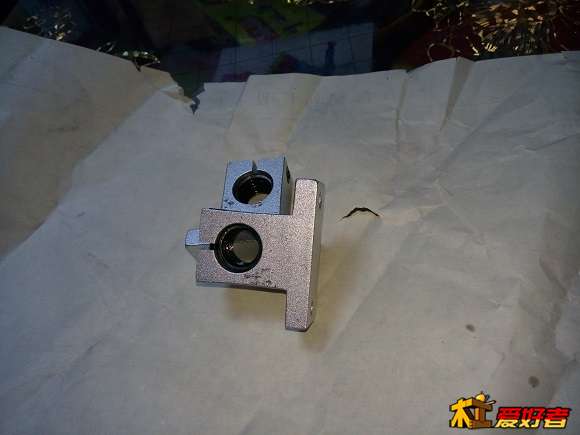

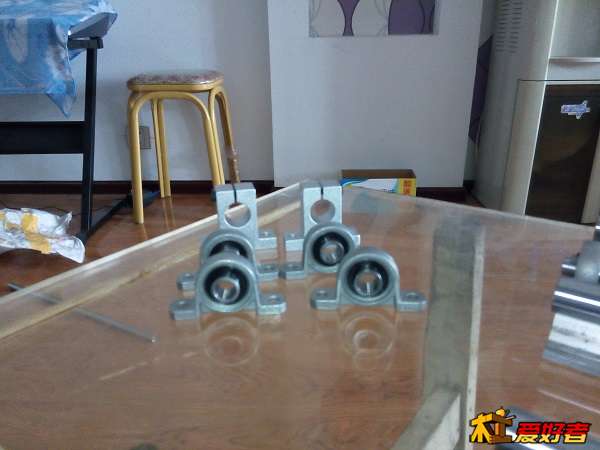

今天单位很忙只好利用下班时间在车间把丝杠组件做好了！直接上图！

eyu · 发表于 2014-10-22 22:48:58

本帖最后由 eyu 于 2014-10-22 23:04 编辑

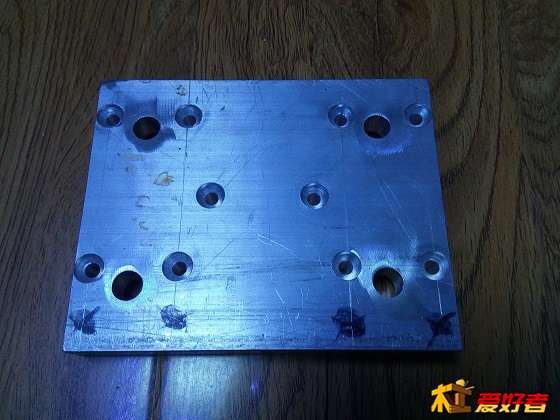

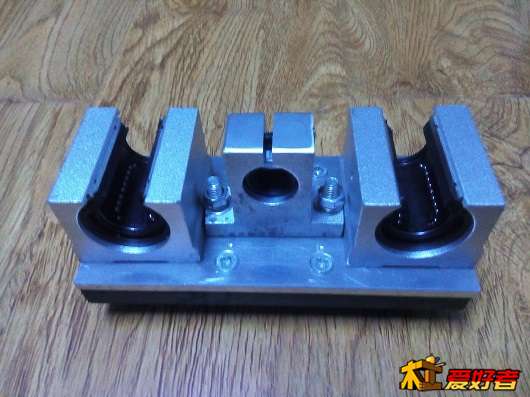

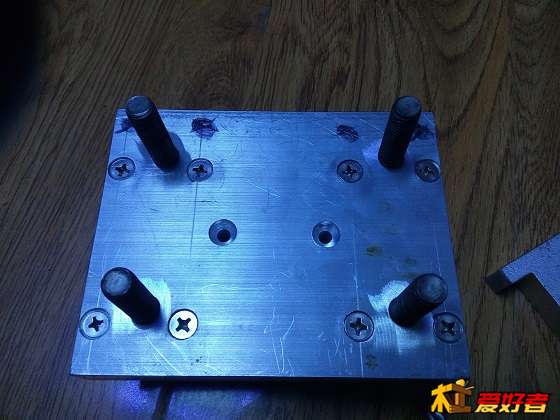

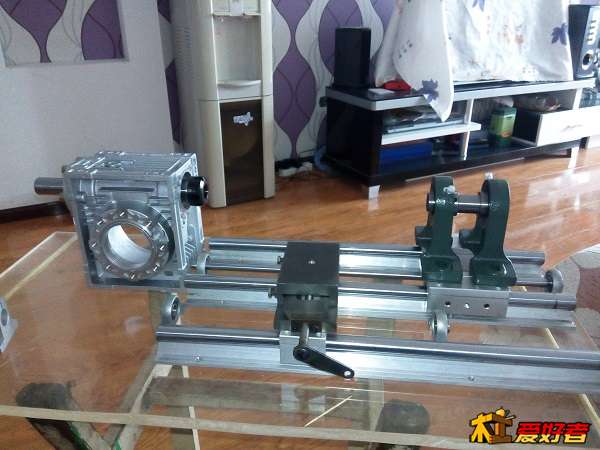

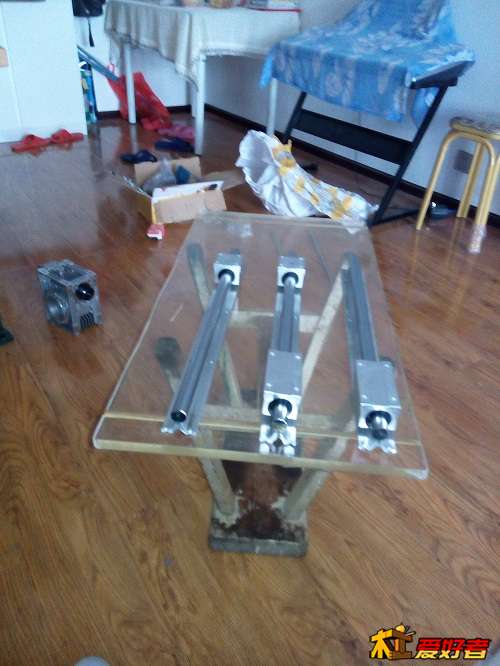

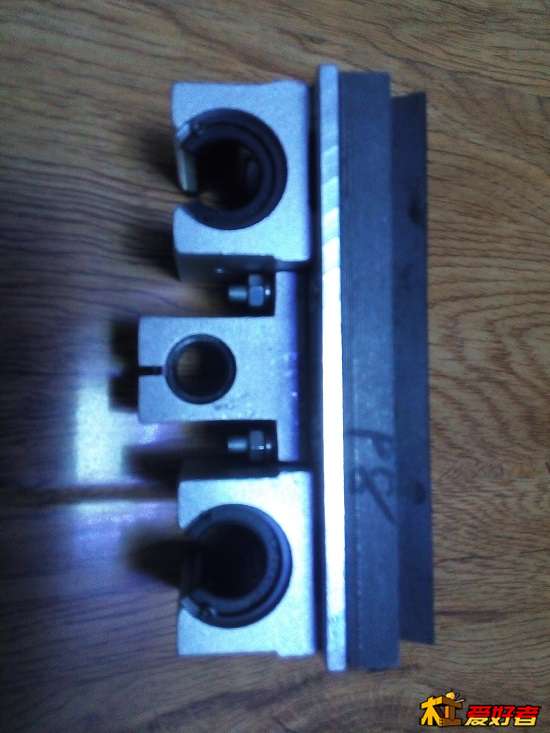

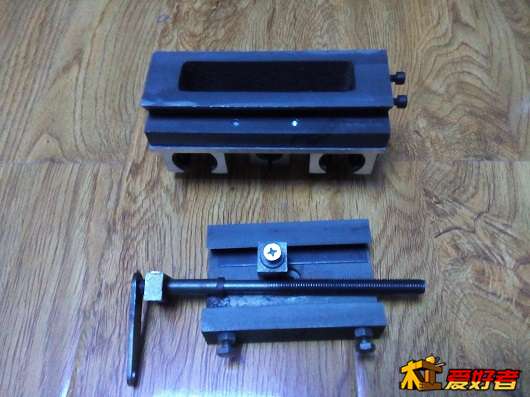

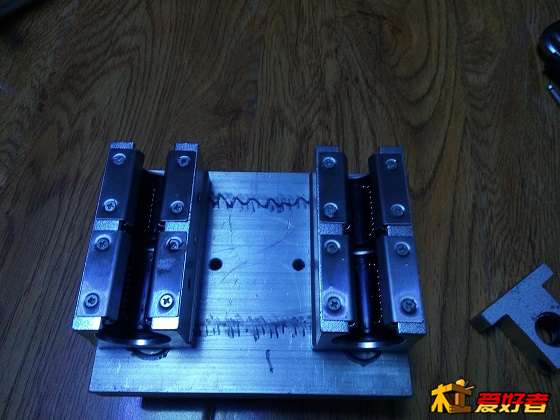

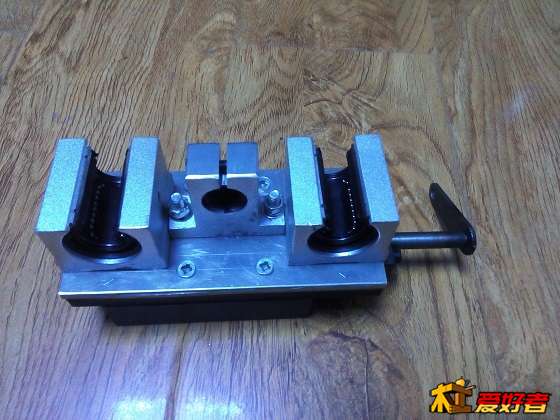

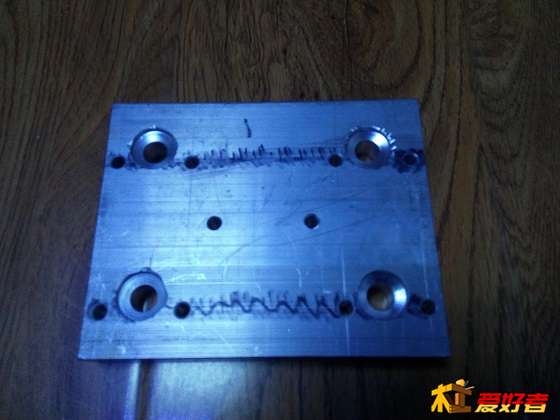

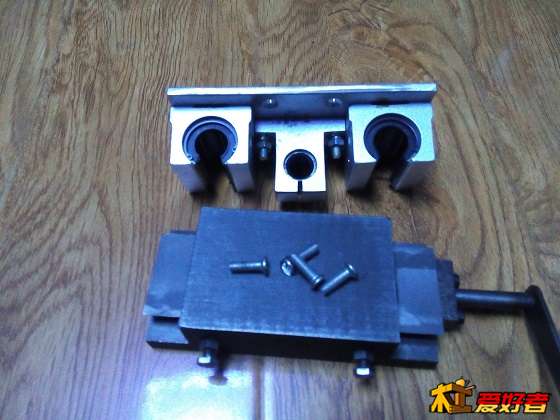

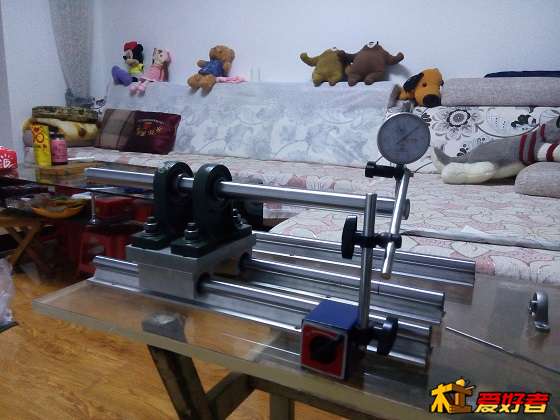

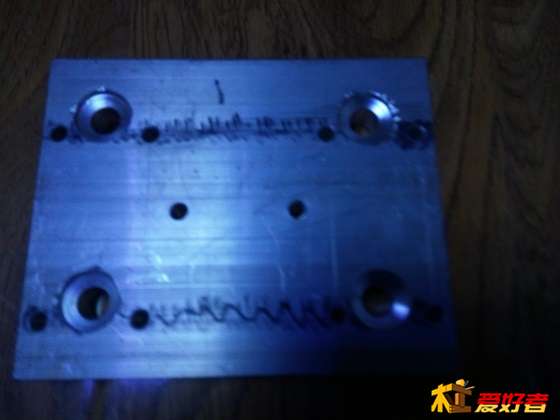

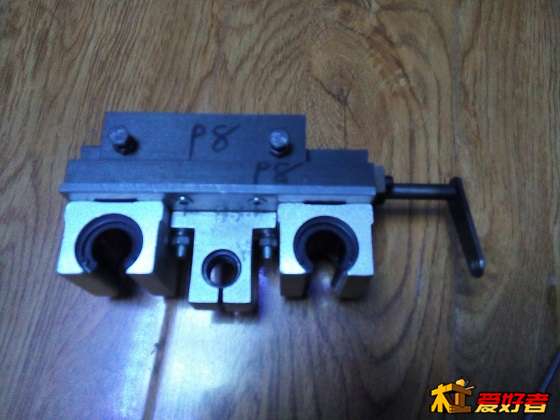

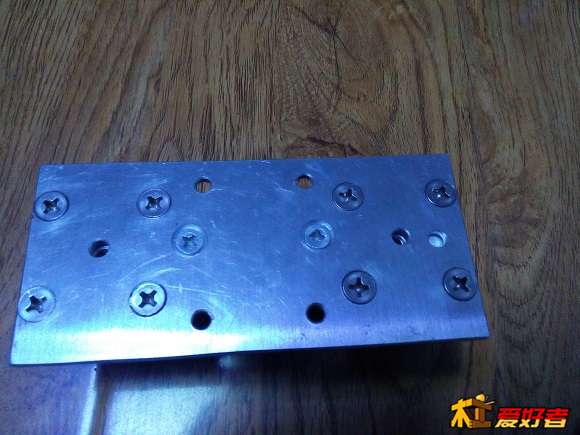

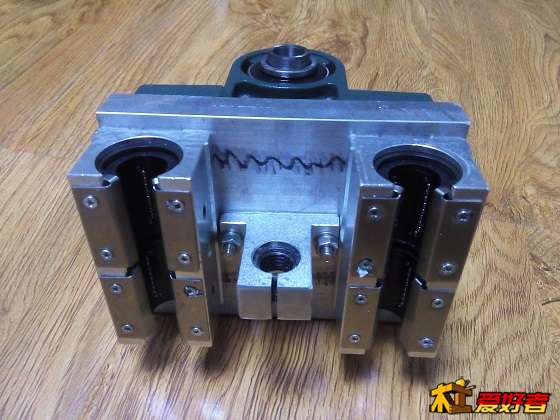

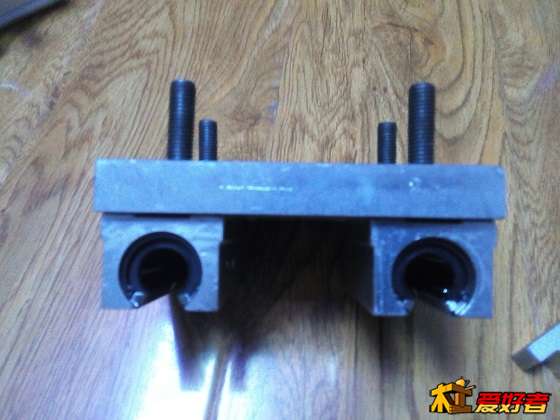

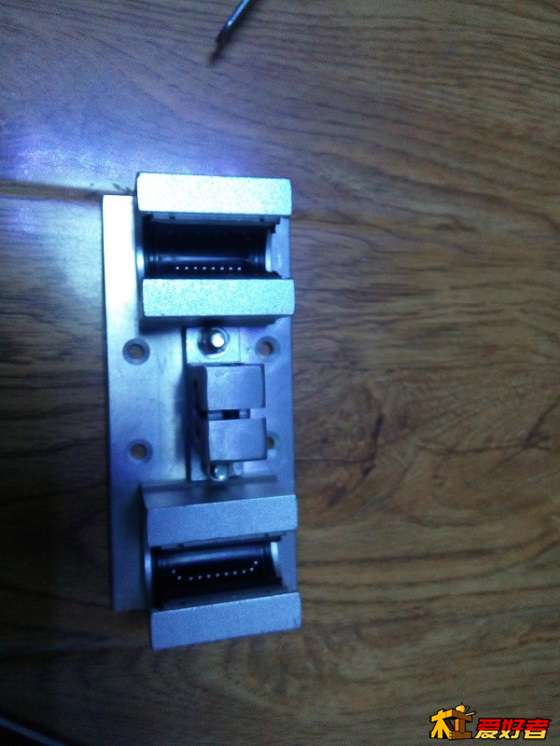

铝板来了又几天了一只没时间做，单位来了几台新设备一只在忙安装调试，今天下班后把铝板加工了！回家组装了点！上图了

eyu · 发表于 2014-10-27 02:44:11

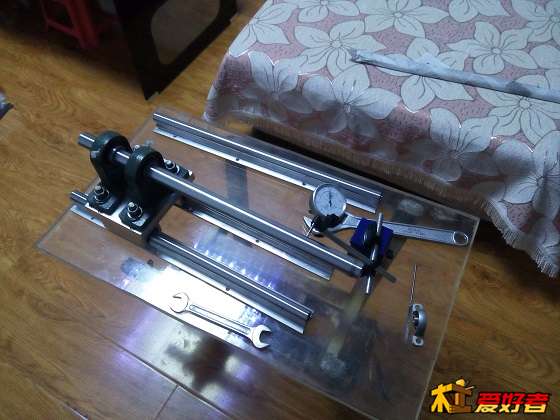

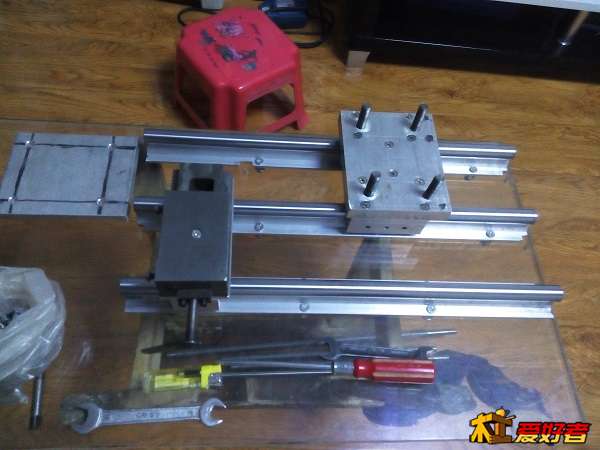

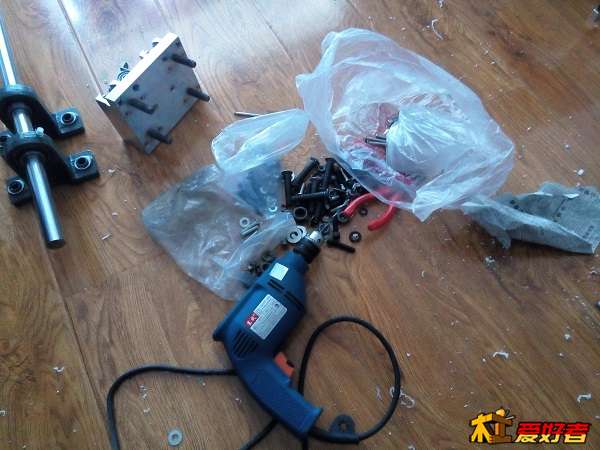

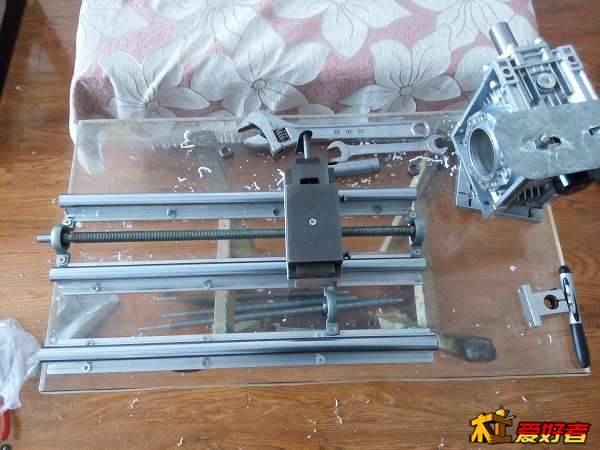

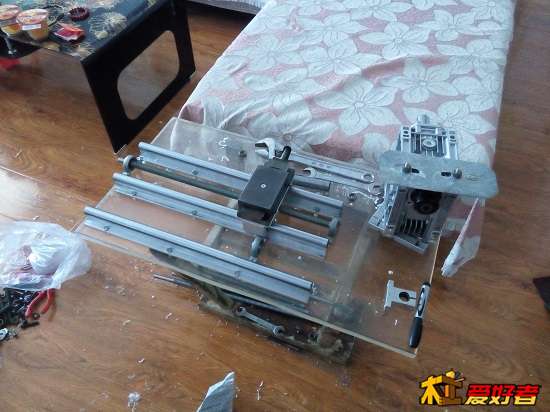

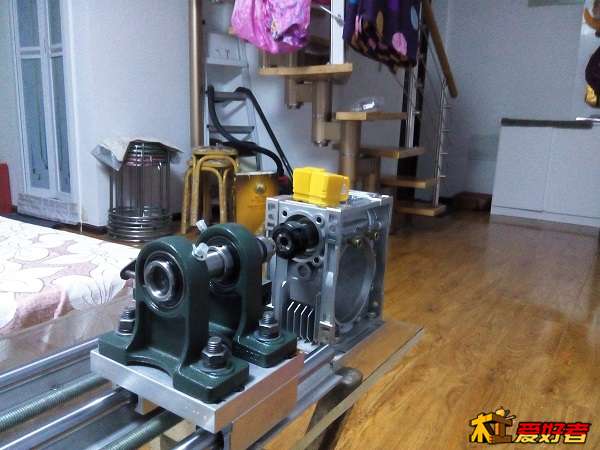

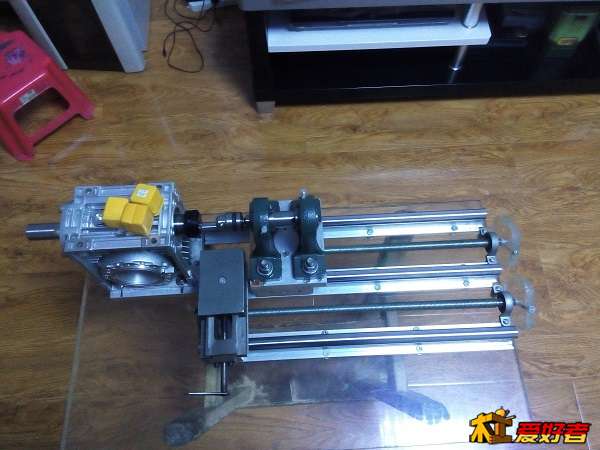

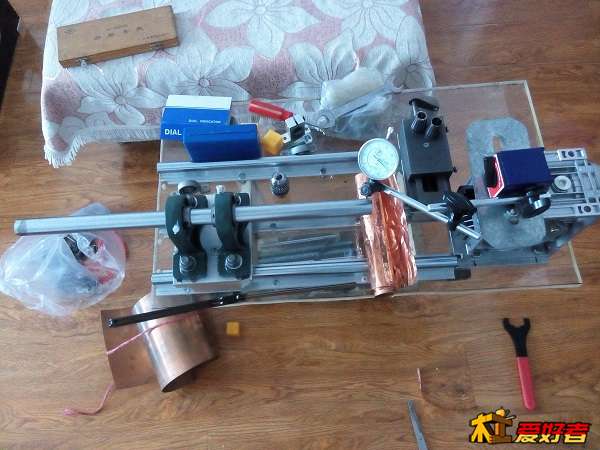

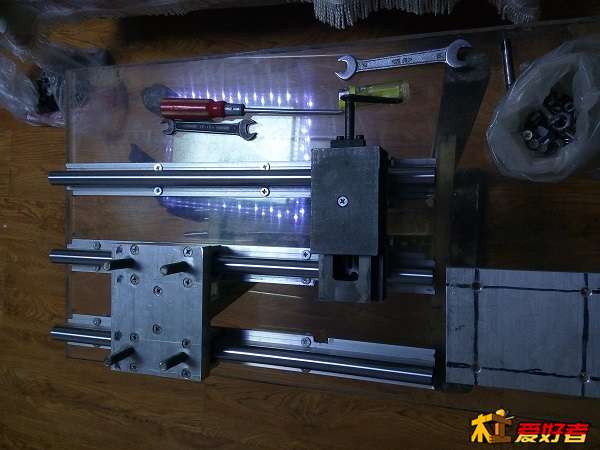

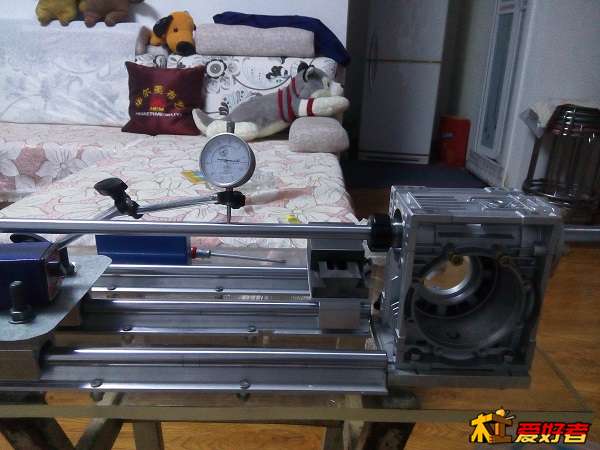

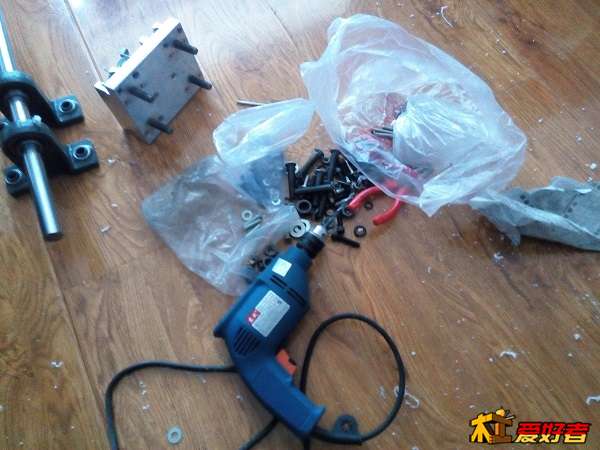

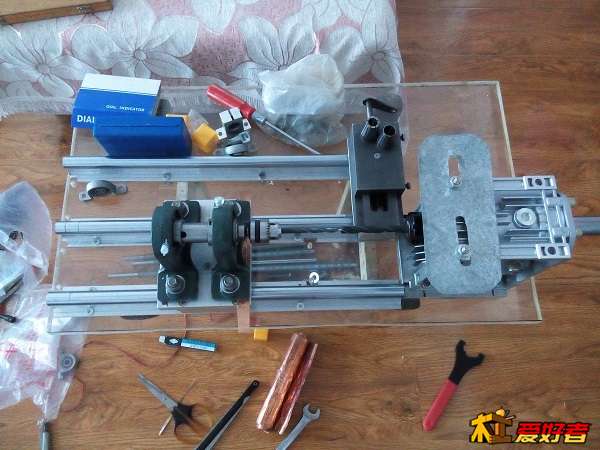

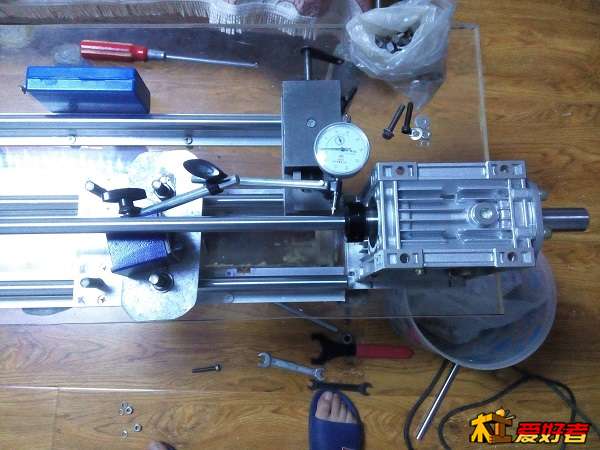

昨天喝醉了没做，今天晚上开做底板打眼，紧固导轨！校正车头和导轨的平行！孔使用手电钻打的基本全是斜的！！上图

eyu · 发表于 2014-10-28 21:06:22

本帖最后由 eyu 于 2014-10-28 21:16 编辑

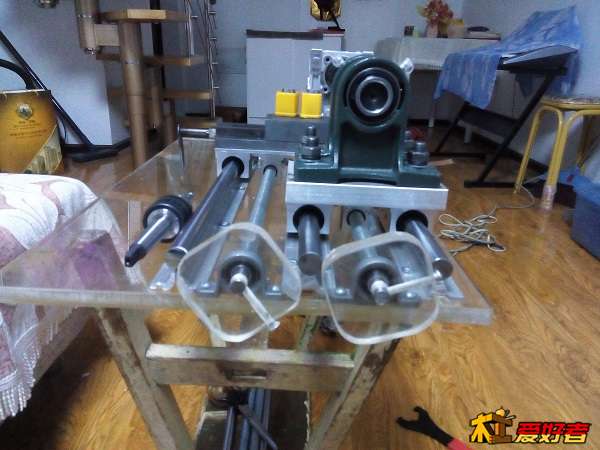

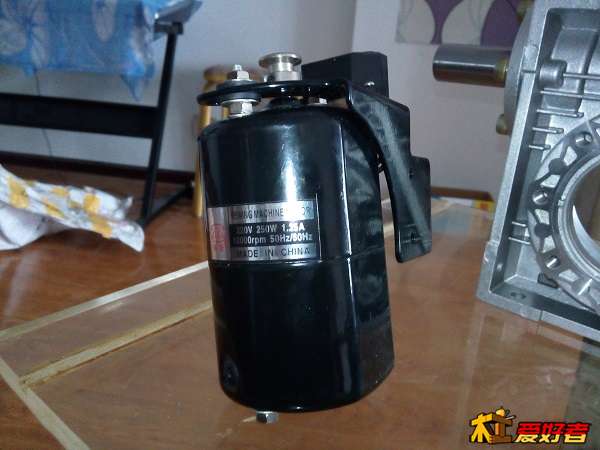

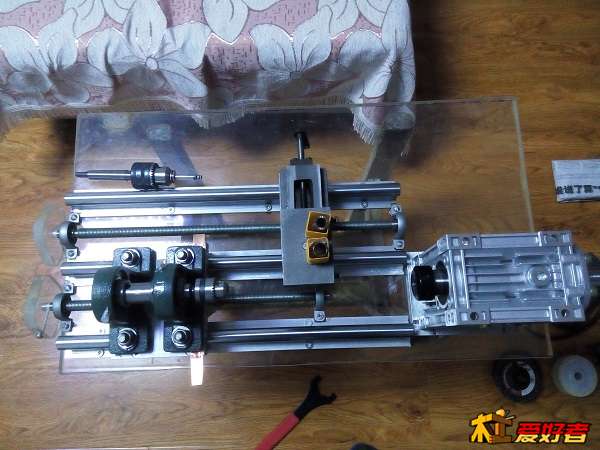

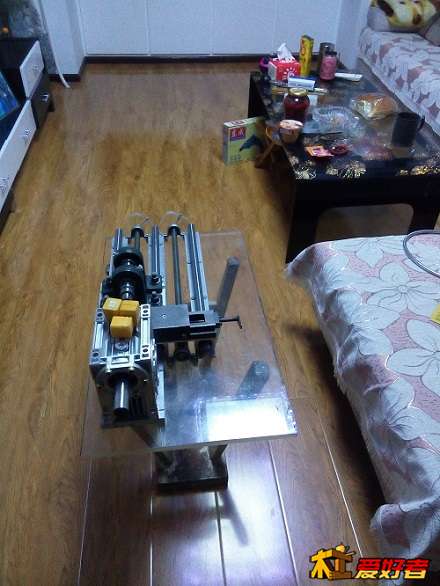

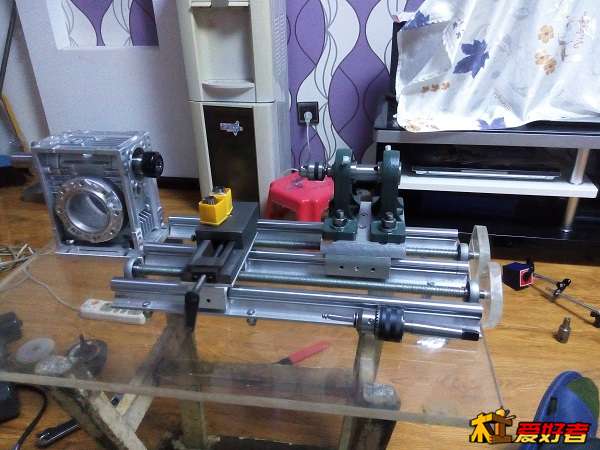

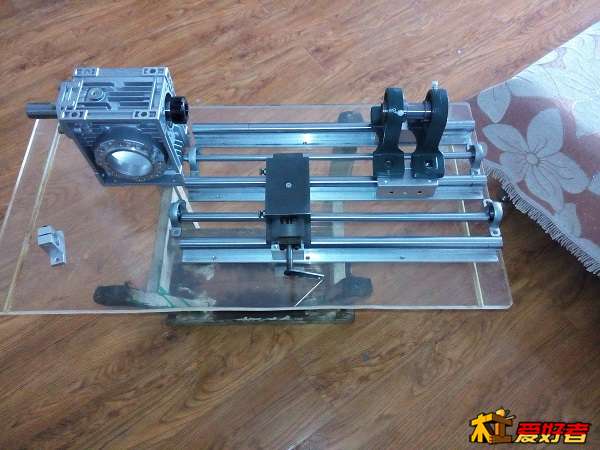

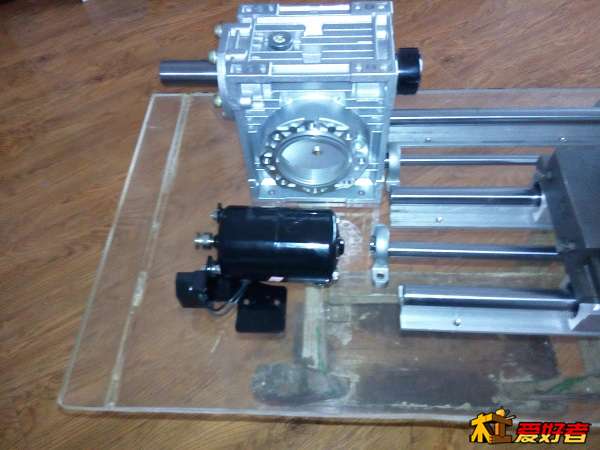

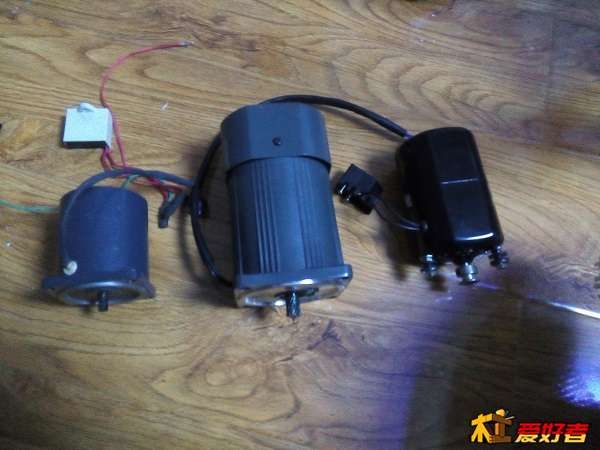

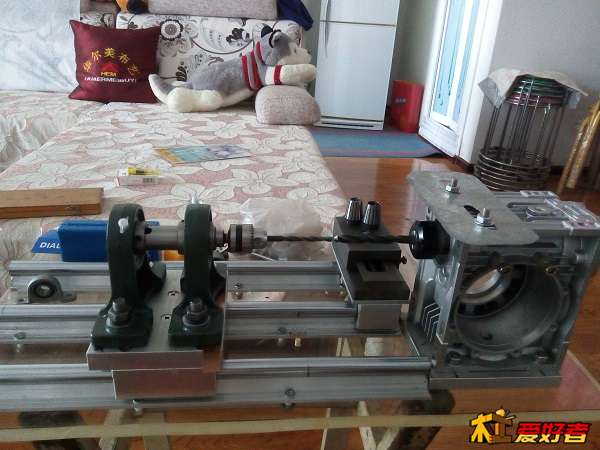

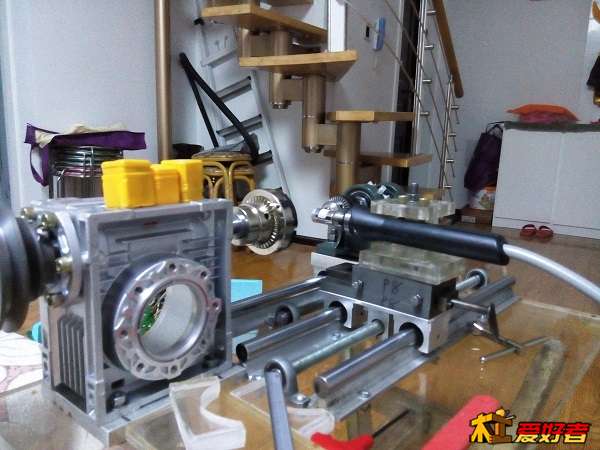

今天把机戒方面的全做完了！本想用15毫米有机玻璃自己做带轮，在家里做难度太大单位最近又太忙没时间做！只有淘宝了，又的好几天等待！还有电机想用缝纫机电机晚上通电试了下声太大了，想重新换个电机！请各位老师给推荐个电机！先上组装好的图！

eyu · 发表于 2014-11-11 01:17:51

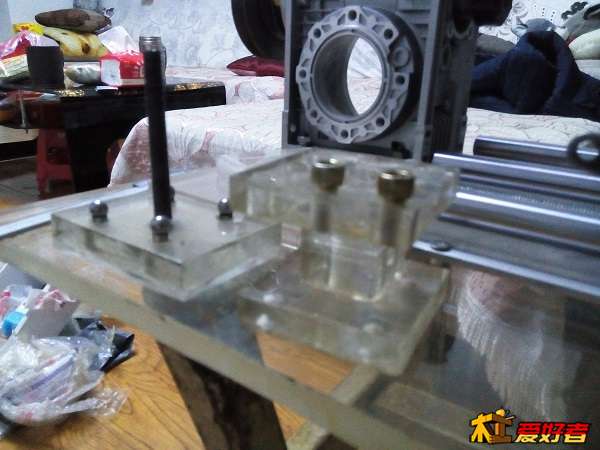

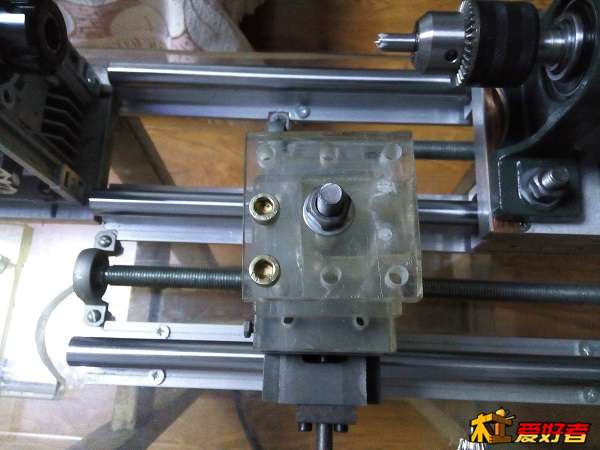

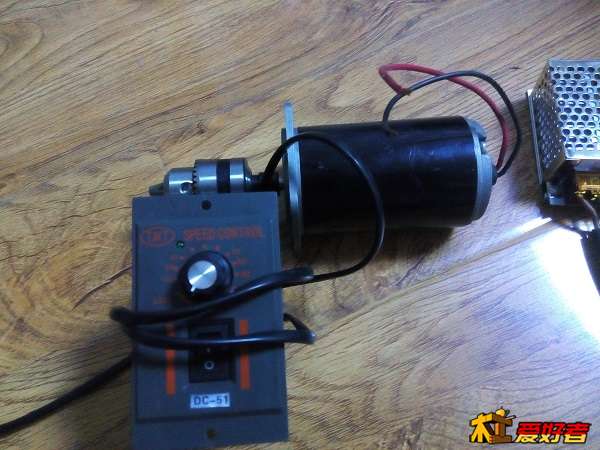

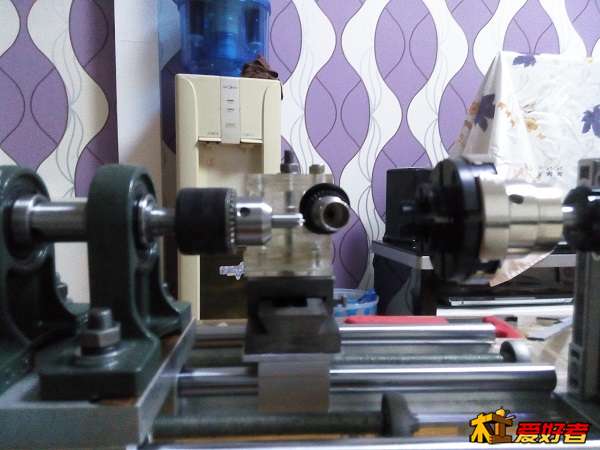

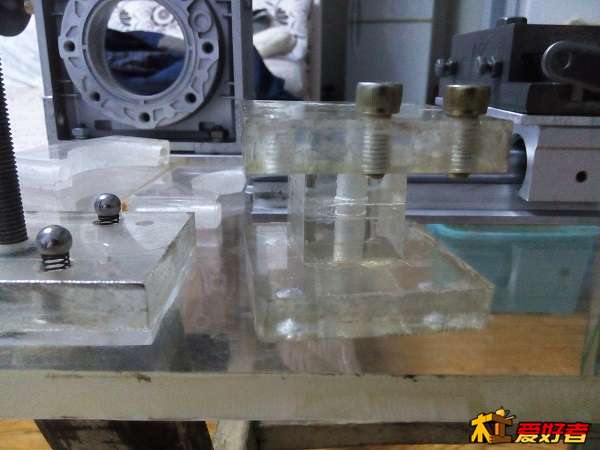

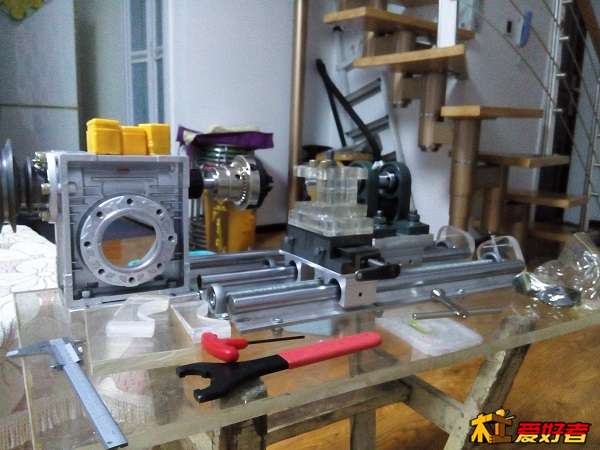

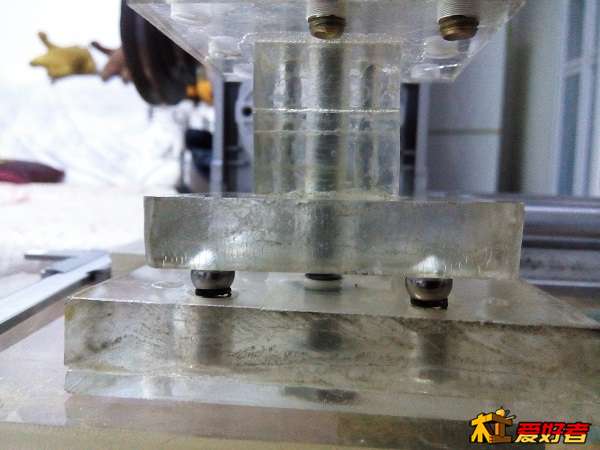

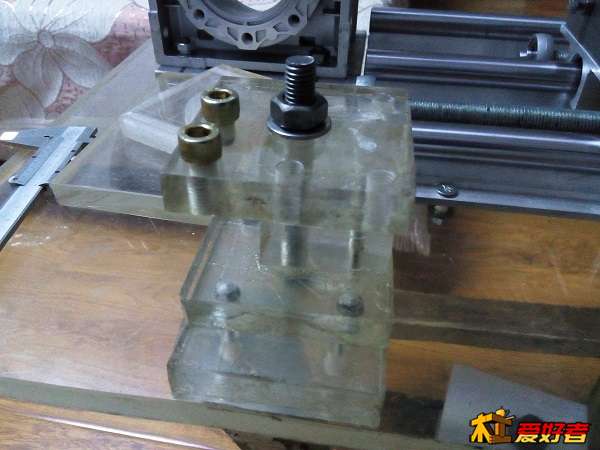

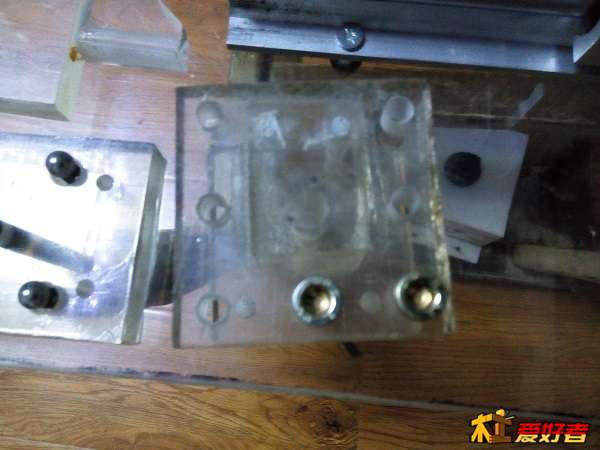

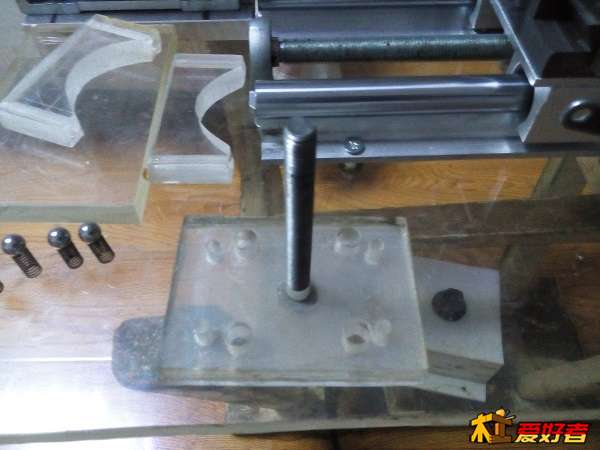

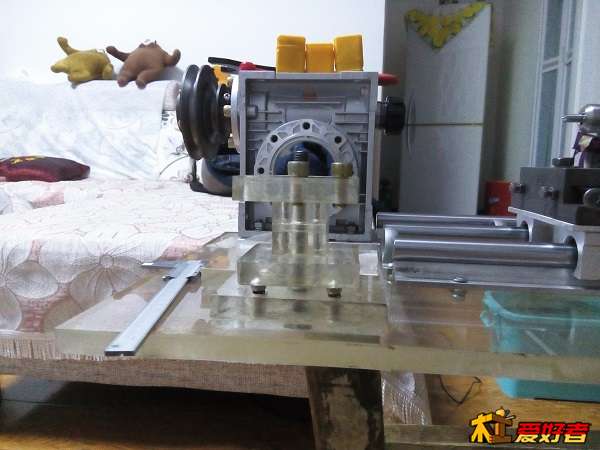

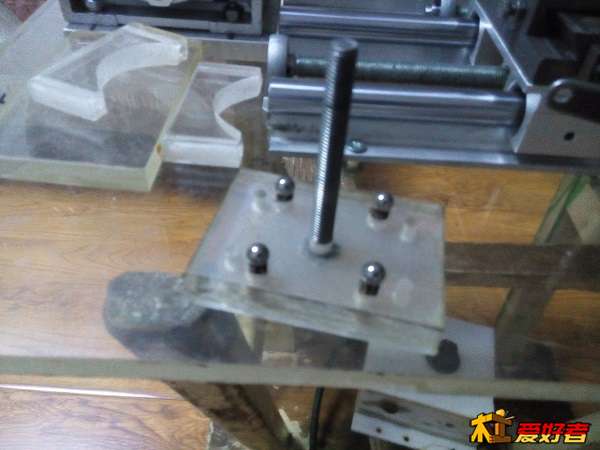

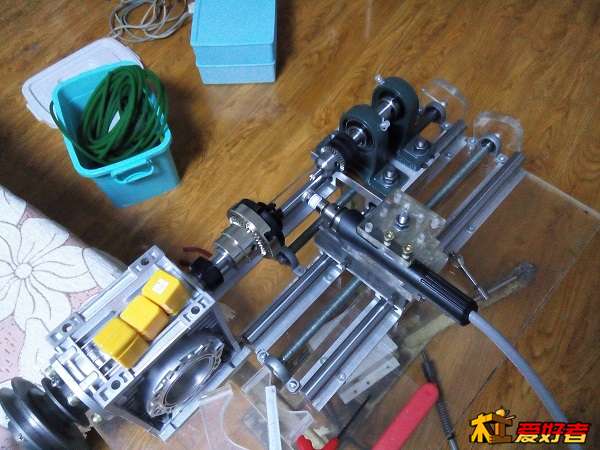

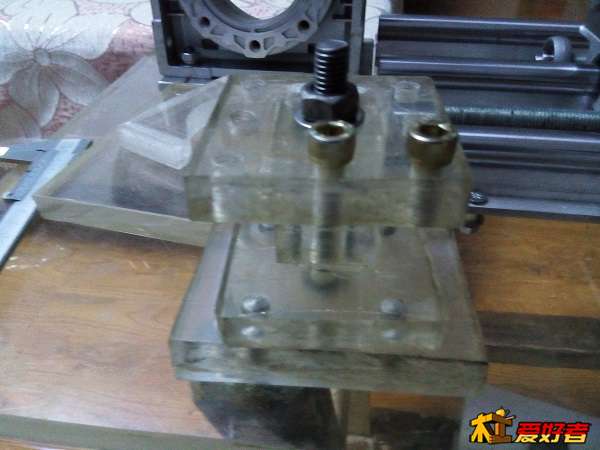

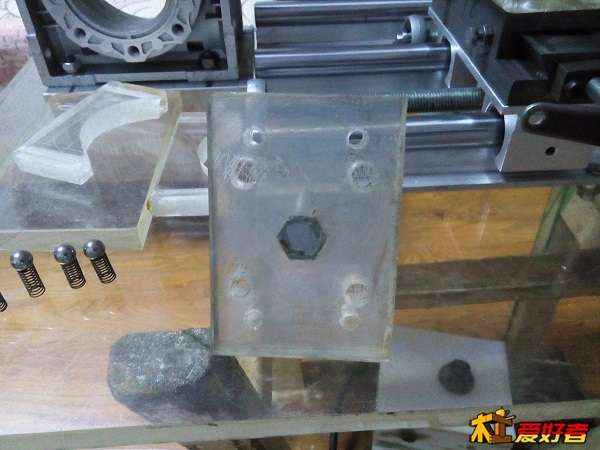

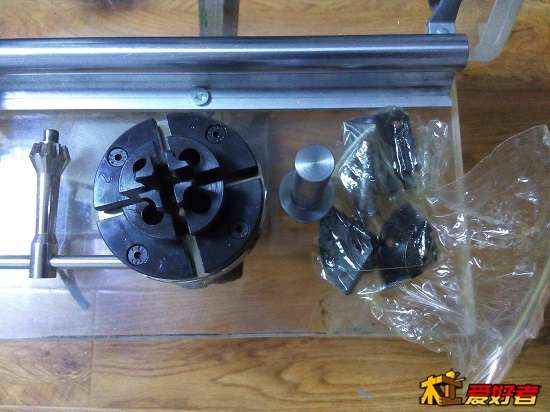

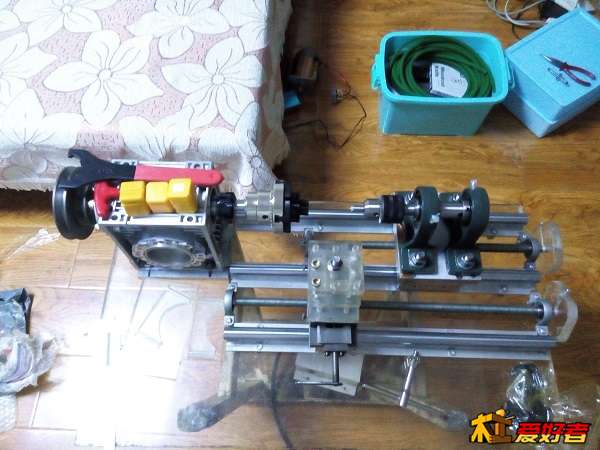

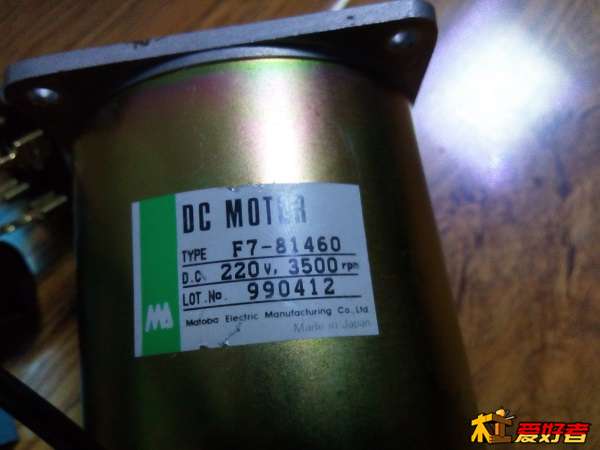

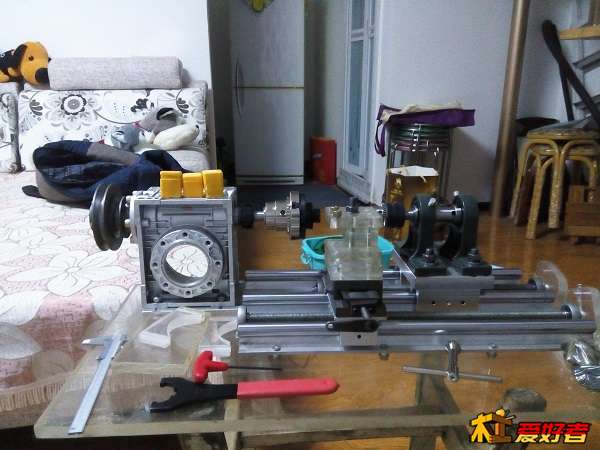

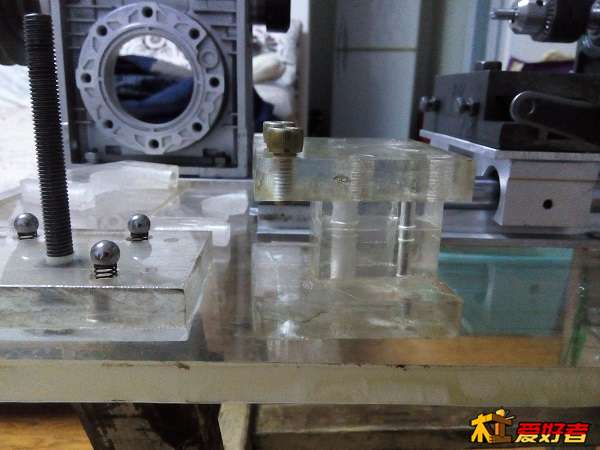

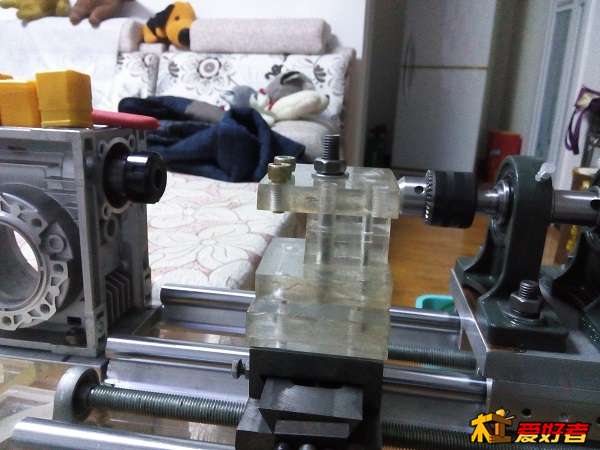

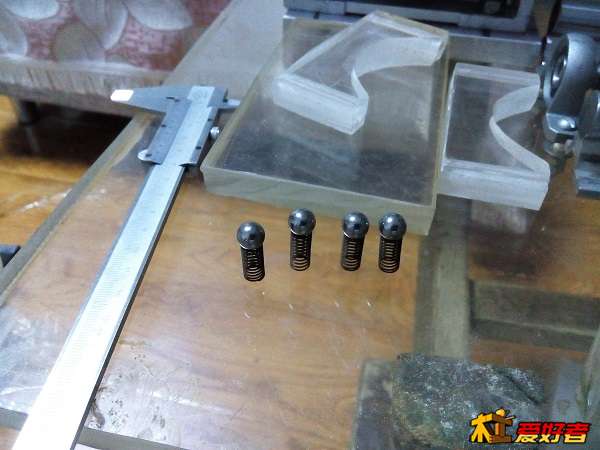

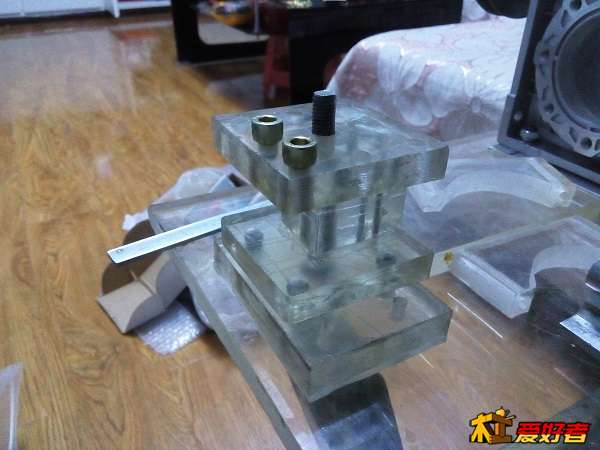

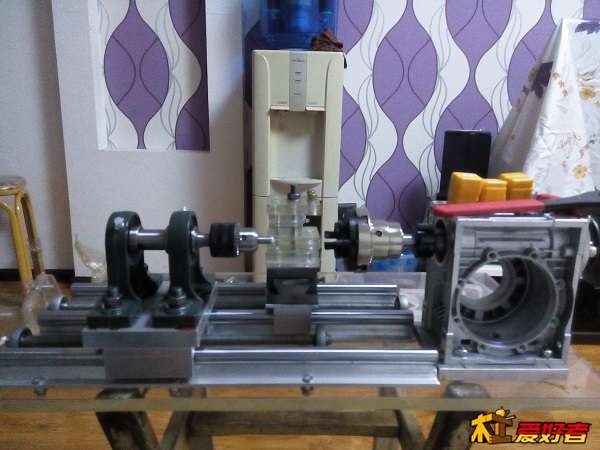

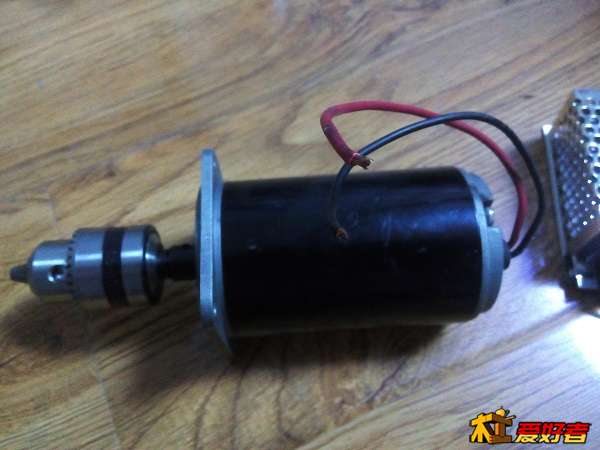

好久没动静了！今天卡盘和电机到了！继续开干！自己做了个3刀位旋转刀架！上图！

eyu · 发表于 2014-11-20 01:55:18

本帖最后由 eyu 于 2014-11-20 02:35 编辑

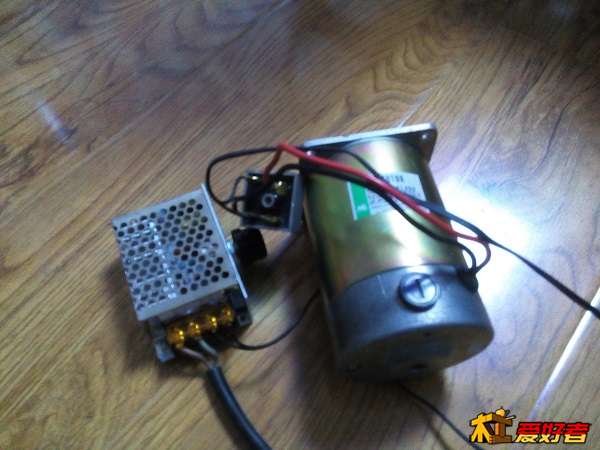

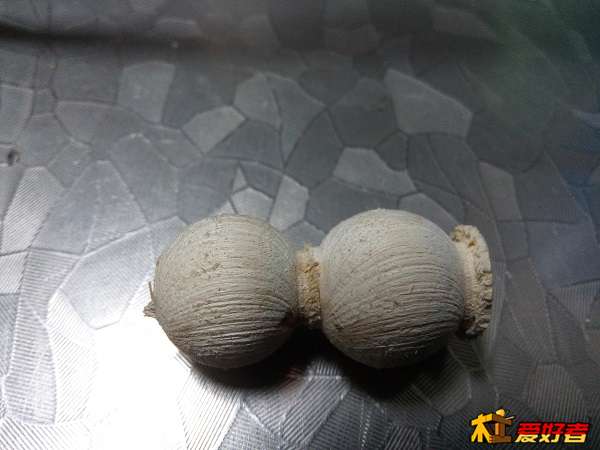

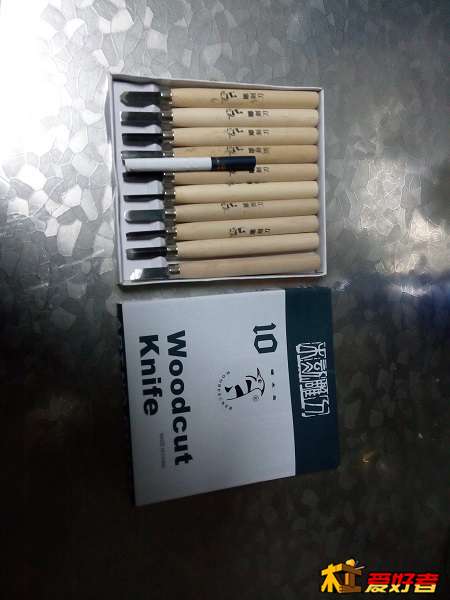

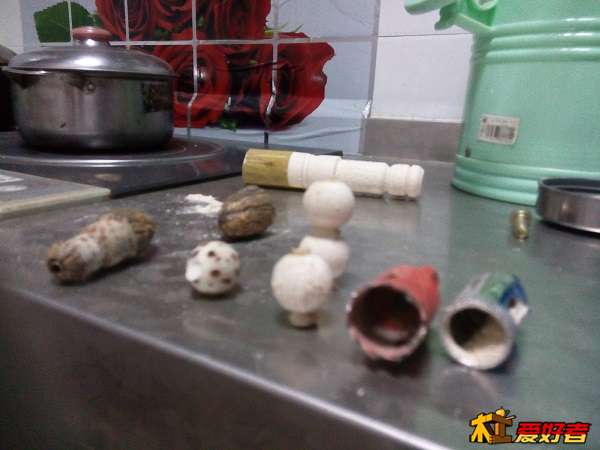

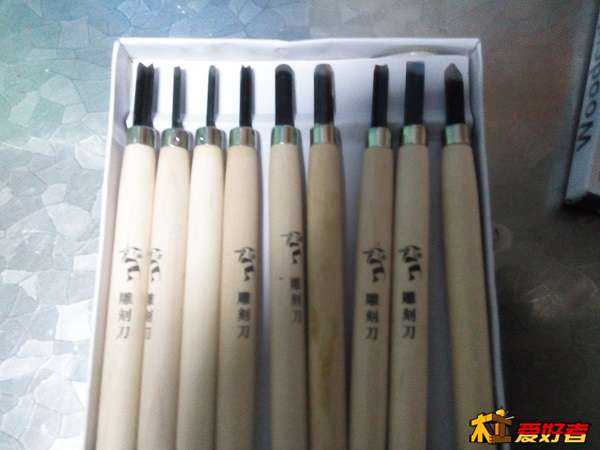

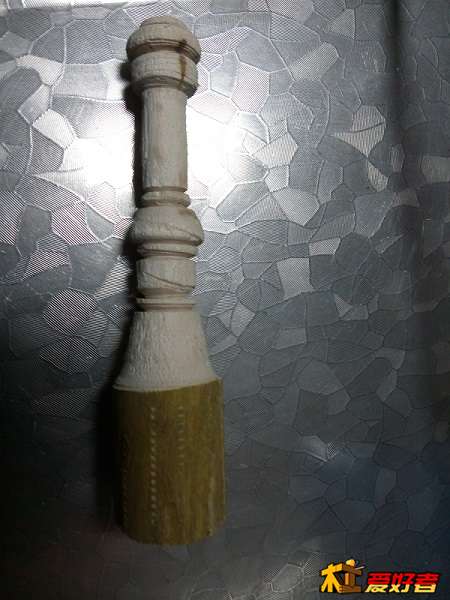

最近工作忙九天可算是找点时间测试下，暂时当车刀的小雕刻刀不咋给力，一会刀尖就没了！电机也太小了，大概20分就发热厉害购买的白钢棒条还没磨！木头是锯了半截拖把杆！直接上图吧！视频拍了段不咋好，也不会上传到这里，改天学习了再上！

eyu · 发表于 2014-12-9 22:56:00

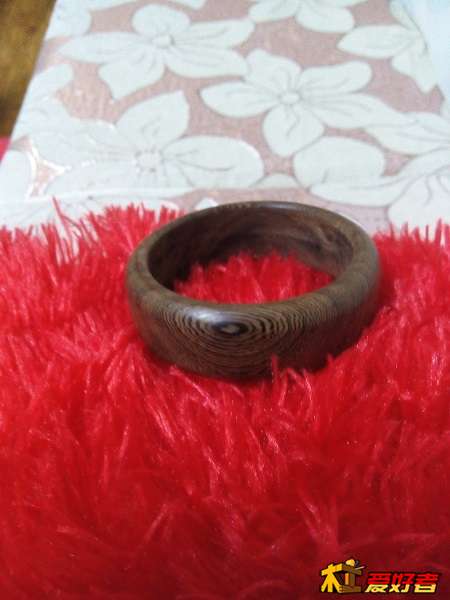

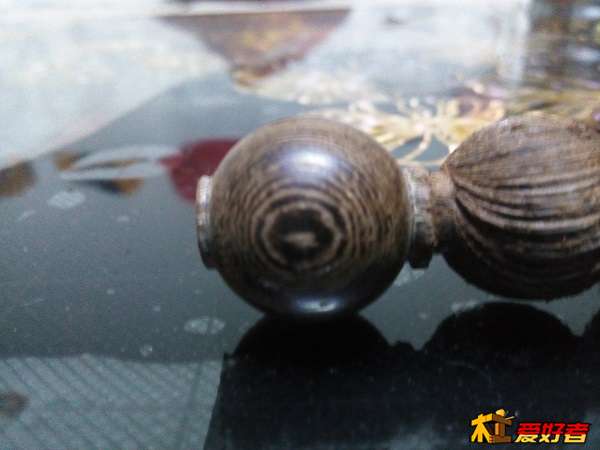

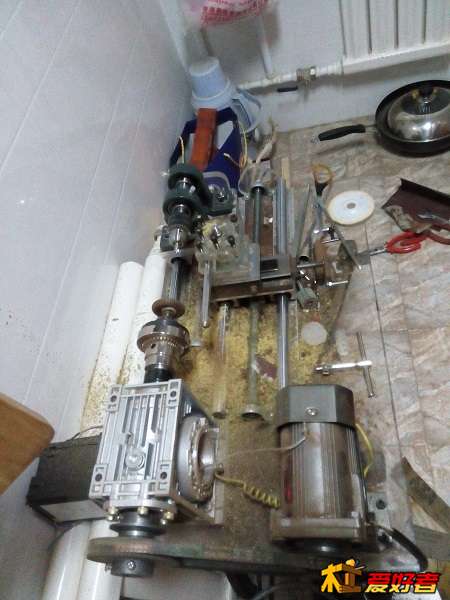

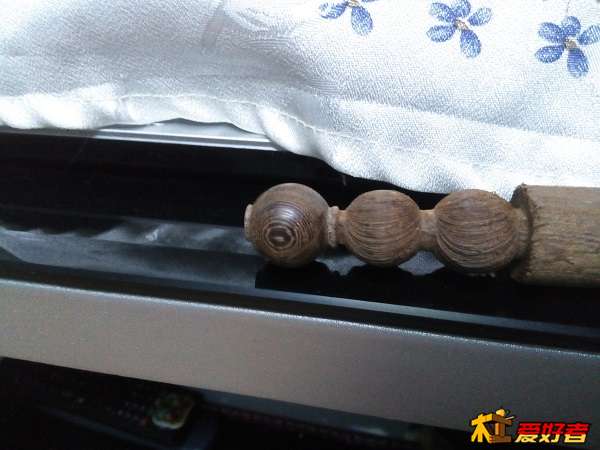

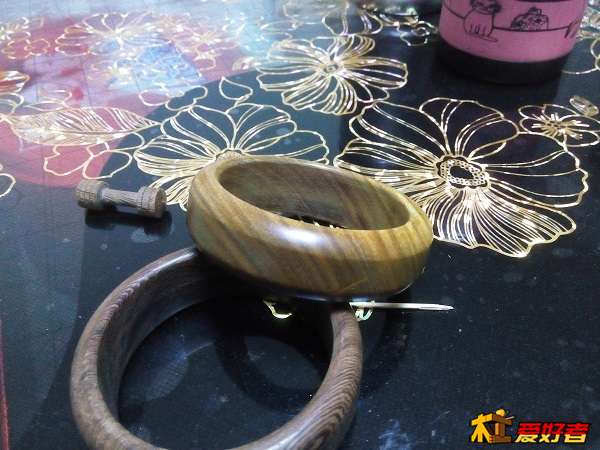

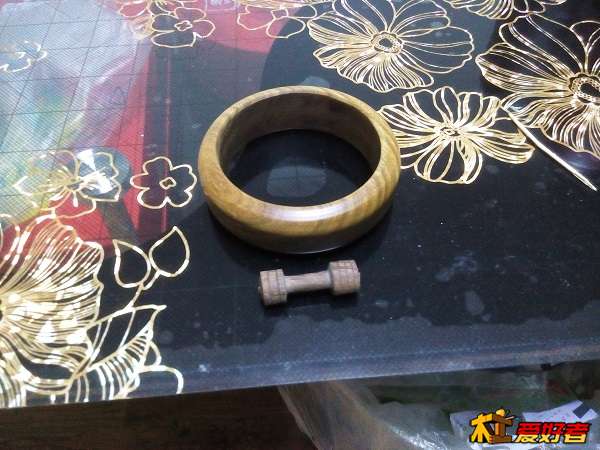

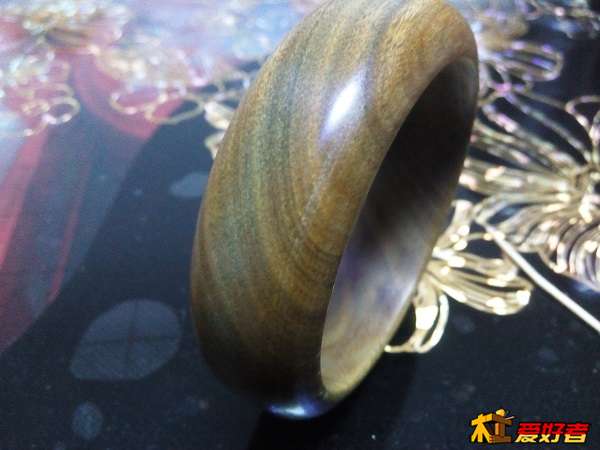

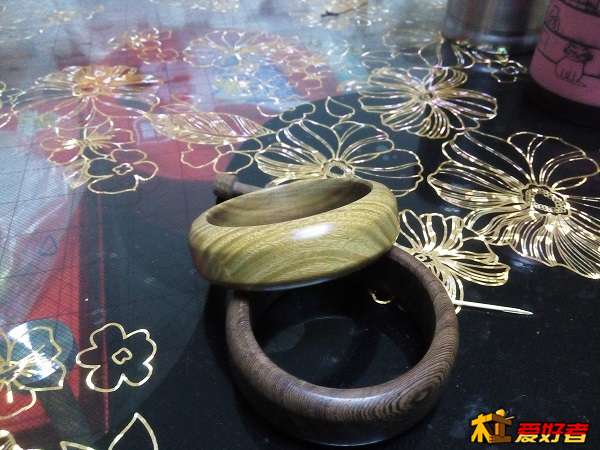

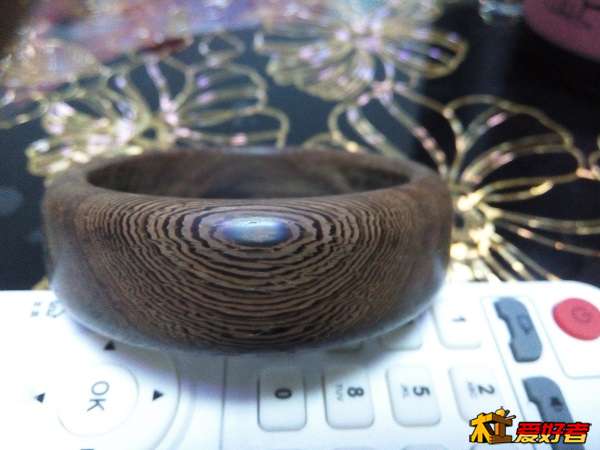

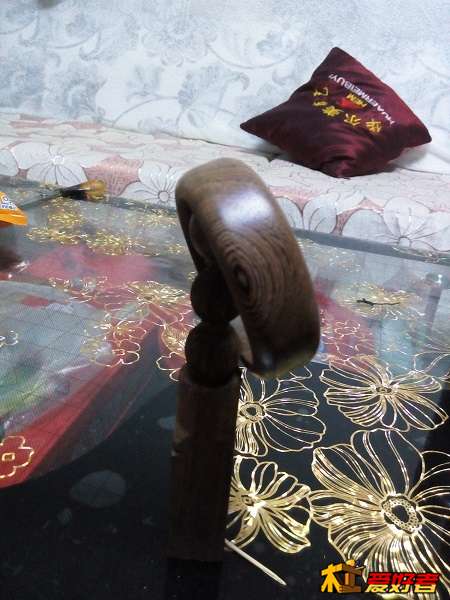

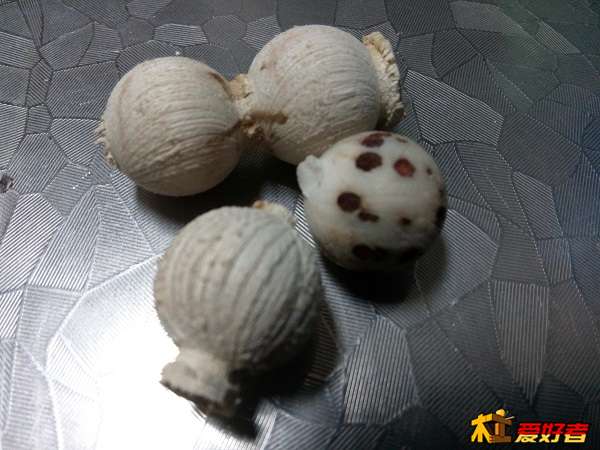

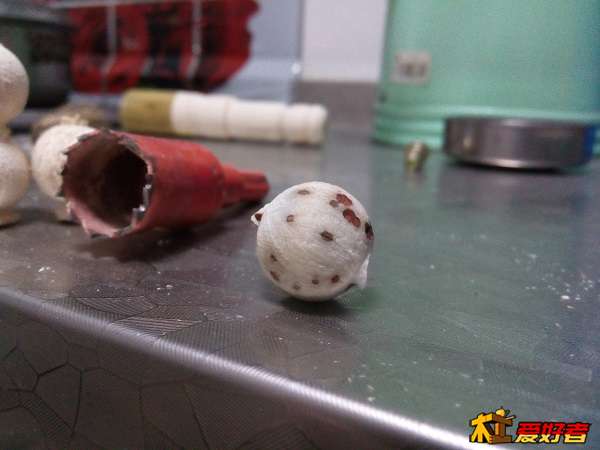

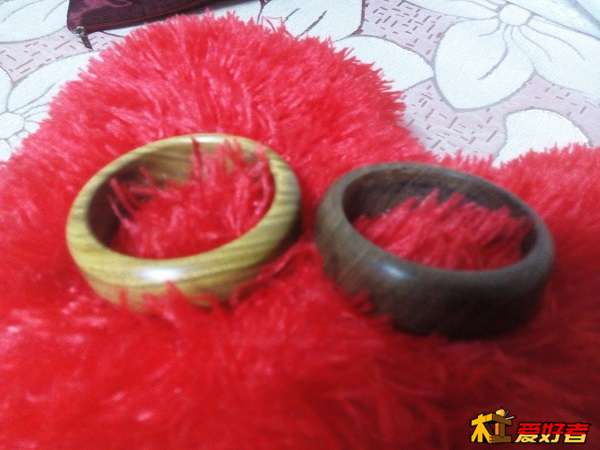

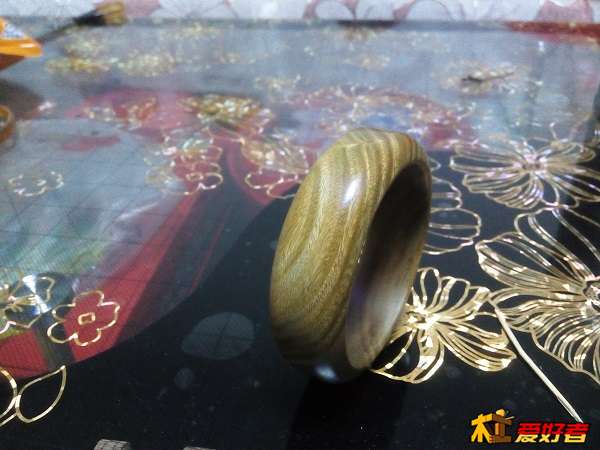

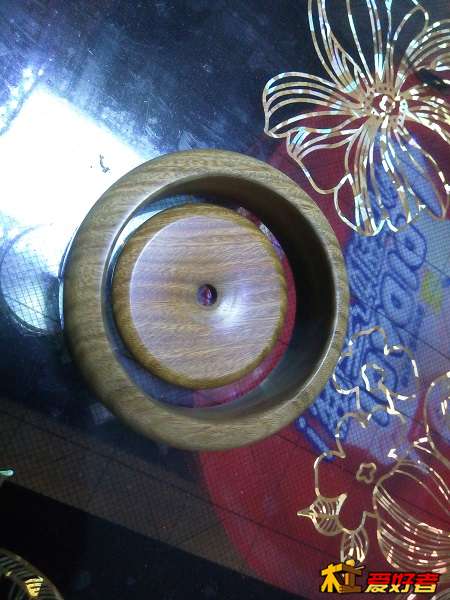

今天下班后拿卖的木头练练手，鸡翅木2.2*2.2*15的料用22的玻璃开孔器和22的双金属开孔器，做了3个珠子，玻璃开孔器做的表面光些，但慢温度高，双金属的吃料快但表面很粗。声有些大就没继续，还做了2个镯子一个鸡翅木的一个绿檀的！感觉鸡翅木木纹粗，绿檀木纹要细腻好多，也易于加工！价格绿檀贵少许！2个都是打磨到2000目

eyu · 发表于 2014-12-11 00:16:51

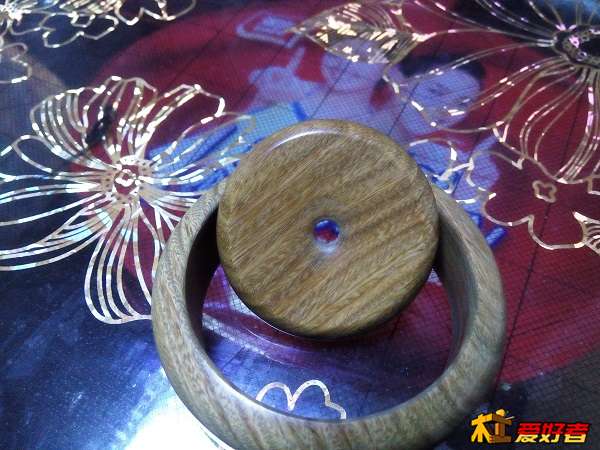

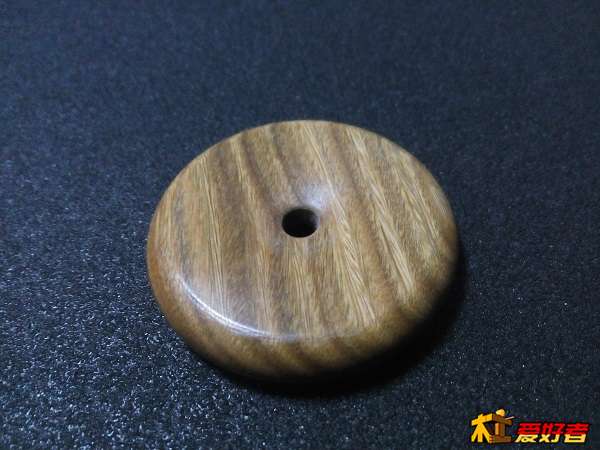

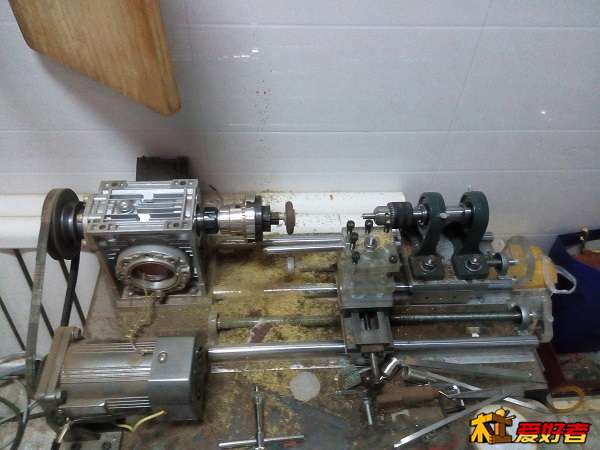

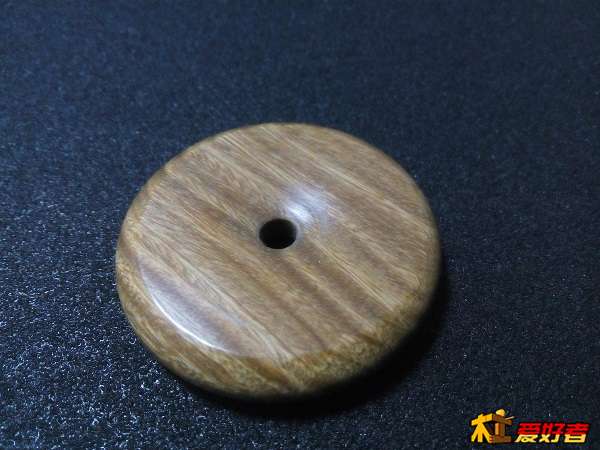

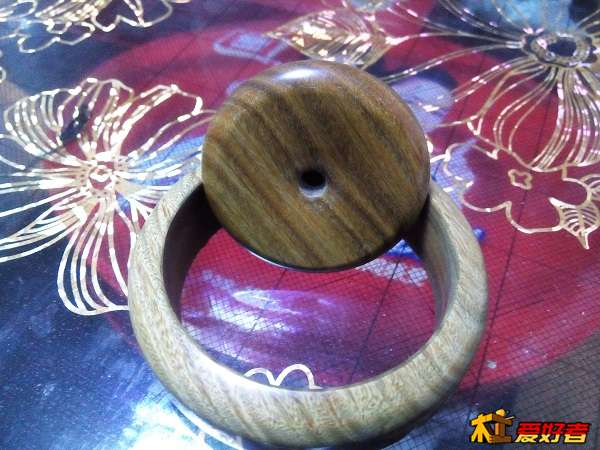

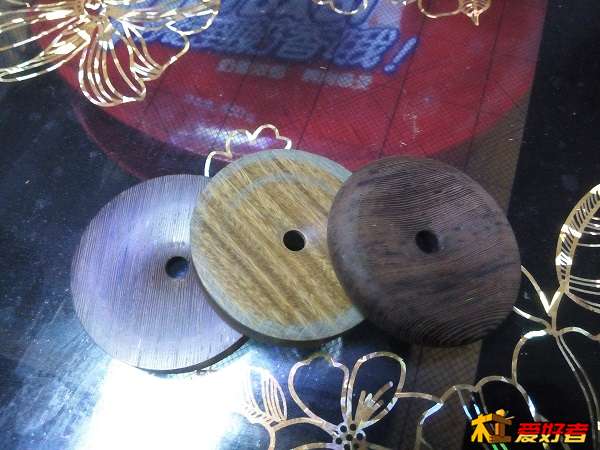

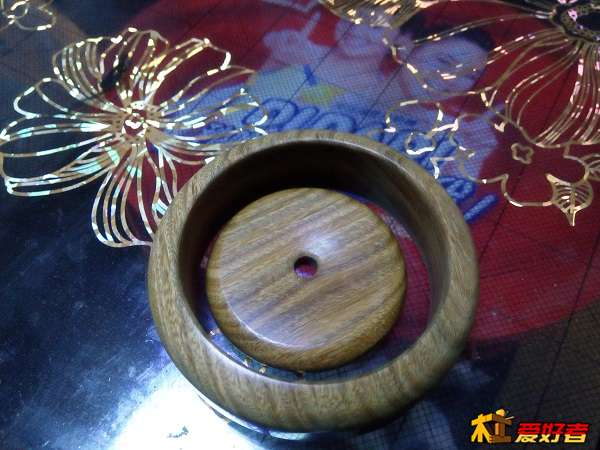

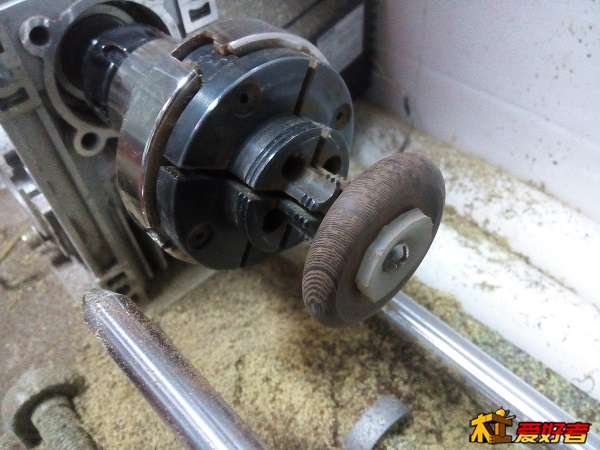

今天拿镯子芯做了个平安佩，感觉用1个芯做太厚了就把芯1分为2，做好后感觉还是厚的好看！切削好做就是打磨太费事了！没做木工刀架，就直接用自己D的金工刀架加持1根12的圆钢棒做木工刀架！

eyu · 发表于 2014-10-13 23:07:02

本帖最后由 eyu 于 2014-10-14 21:01 编辑

导轨什么的因快递问题还没到！到了继续！

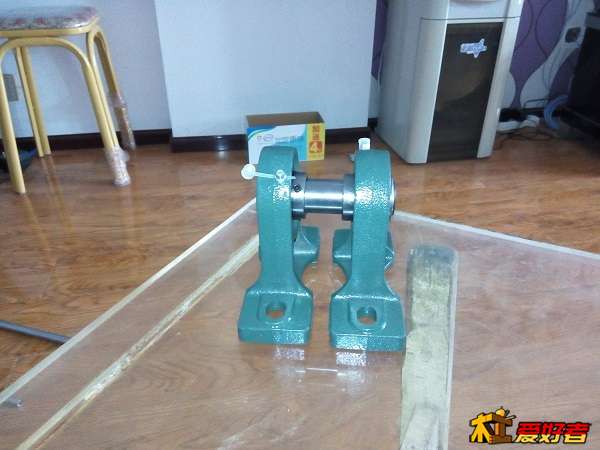

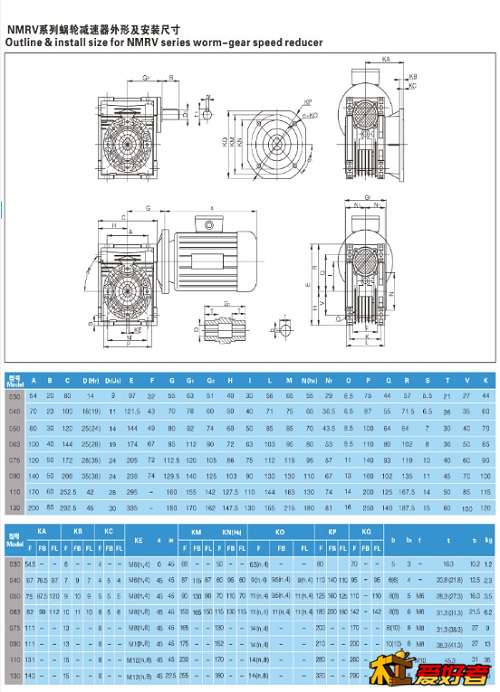

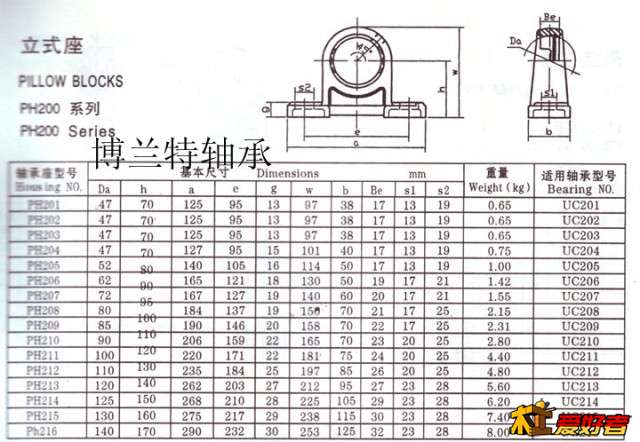

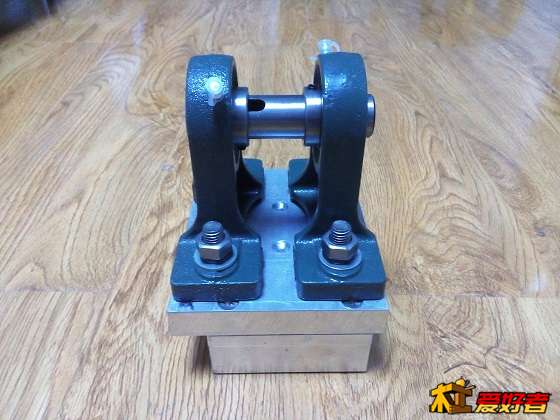

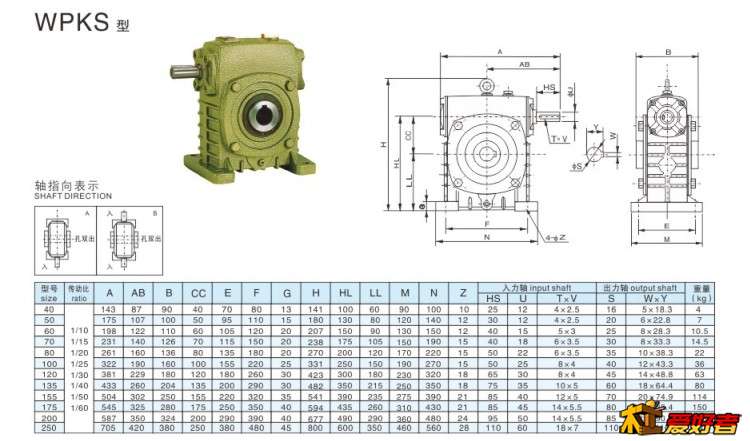

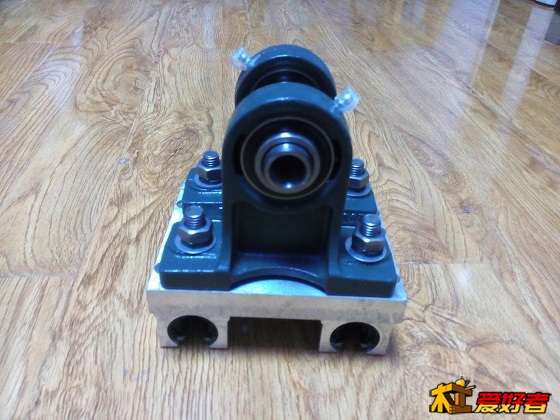

我准备是使用63涡轮减速机箱体陪6205 6305和C25- Er25-200组成床头使用3根铝座导轨实现尾座和刀架的移动！使用一个带丝杠小拖板实现纵向进给！尾座使用加高轴承座Ph205和直柄变径套C25变莫氏2号暂时先不购买卡盘和刀架！因购买的导轨，轴承座，滑块一些东西还没到，要到17号左右才能运到！后续制作等东西到了再上
我把现在购买了的清单发下！
63涡轮减速机箱体115元6205和6305自己找的免费
c25-er25-200延长干+莫氏2变b10+ 莫氏2变B16+夹头11+夹头12+夹头15+2只中心钻141.4元
25XMs2直柄变莫氏2变径套49元

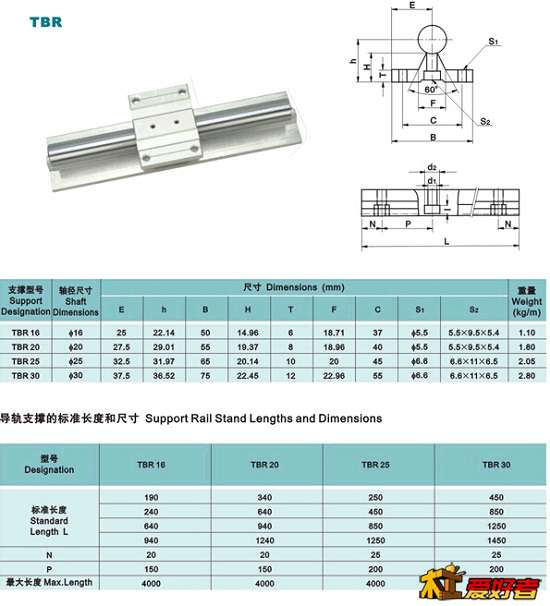

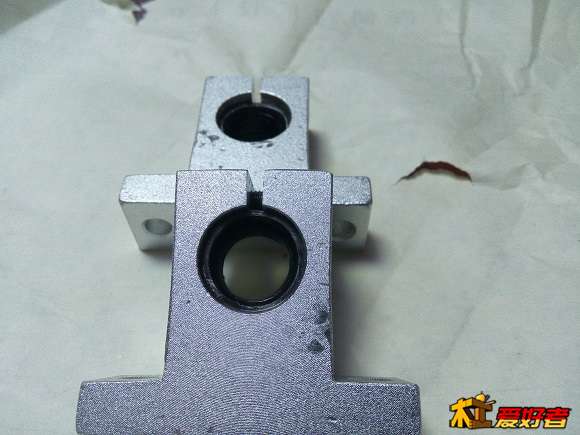

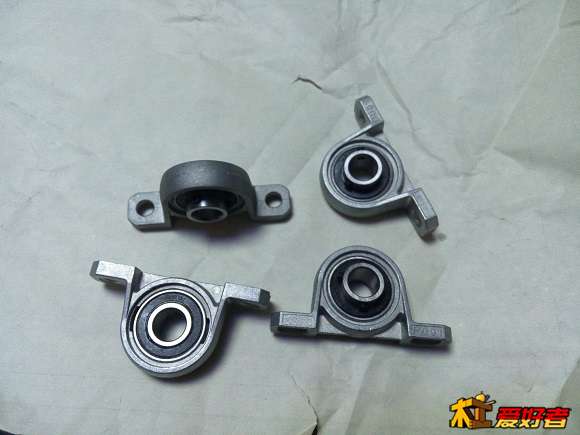

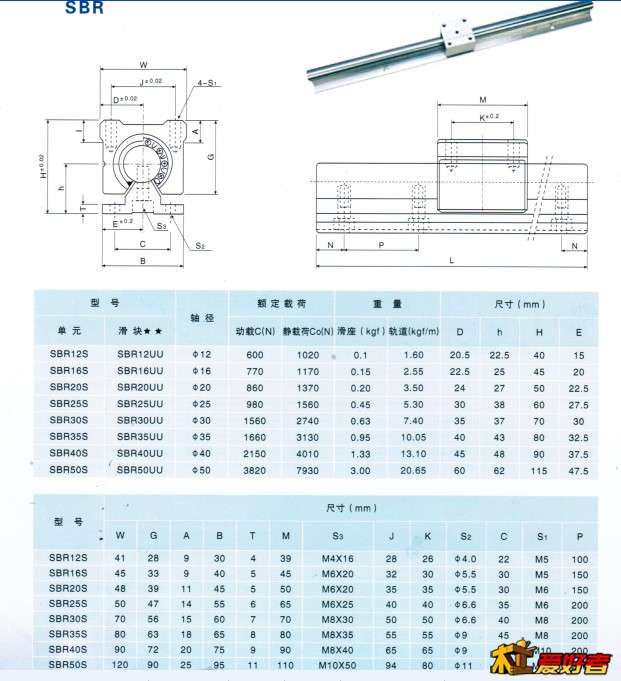

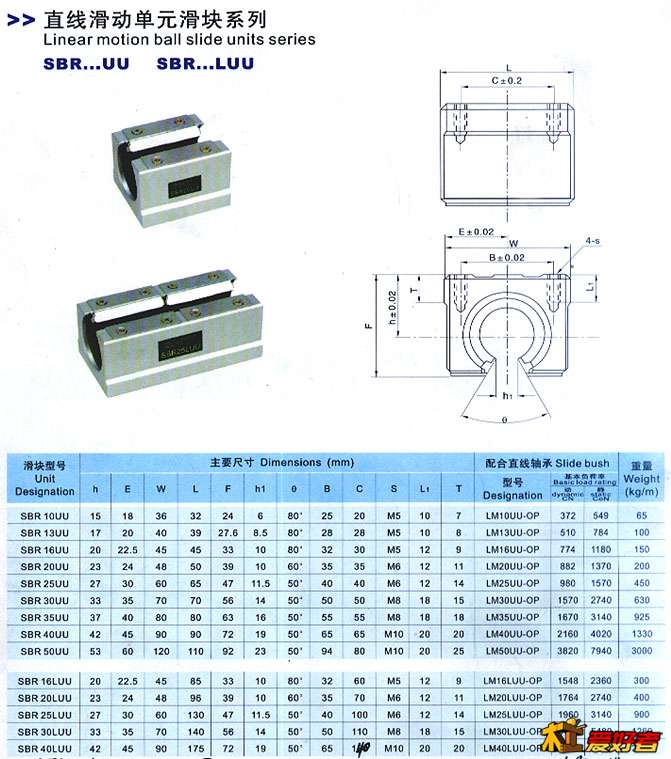

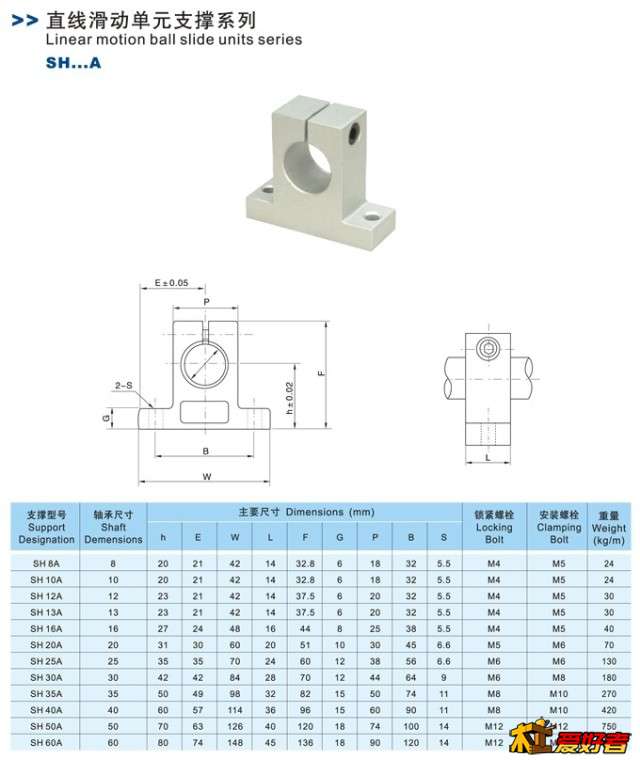

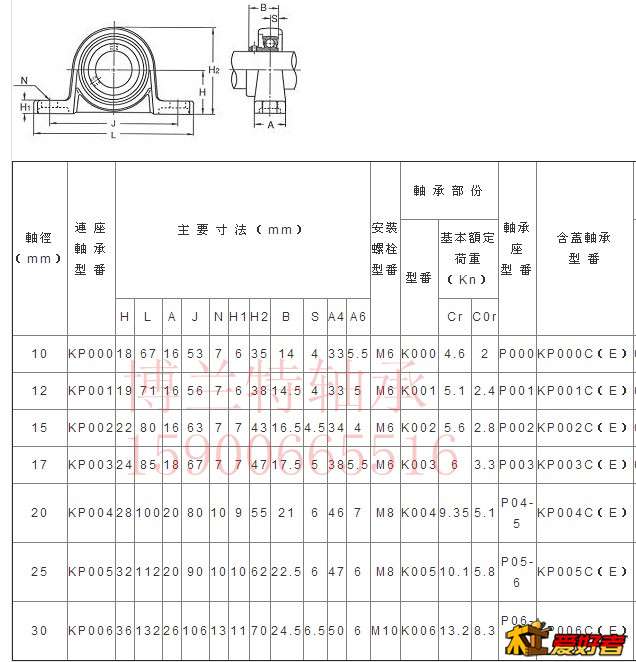

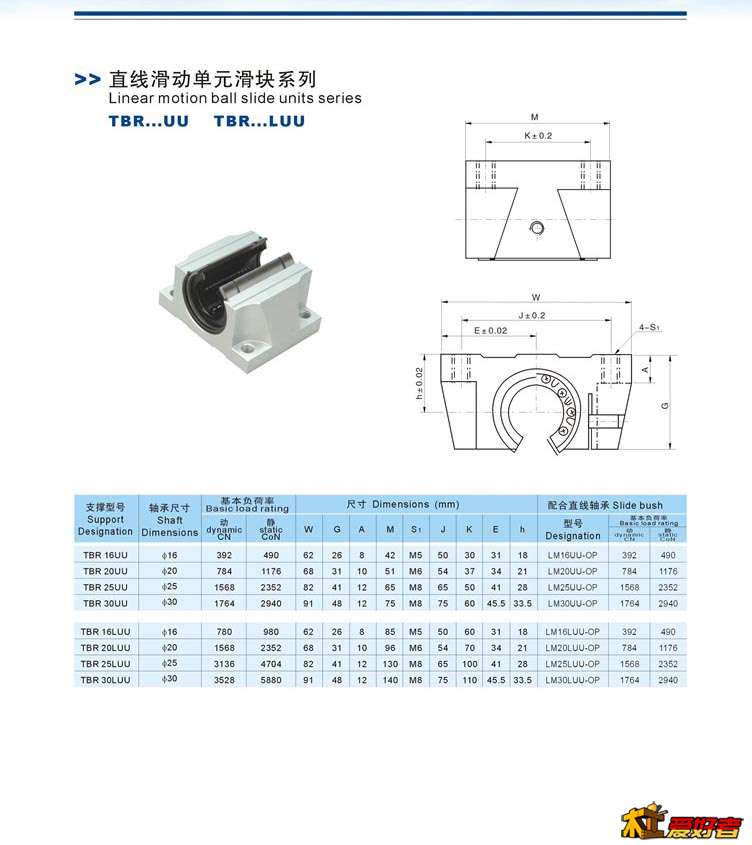

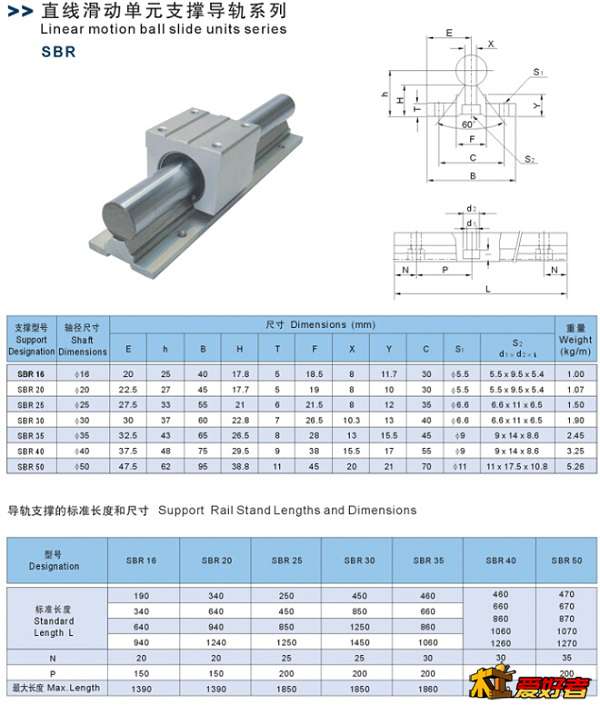

Sbr20带铝座支撑圆柱导轨500毫米3根+箱式滑动单元Sbr20UU2个+箱式滑动单元Sbr20LUU2个+UCPH205带座轴承2个+25*500毫米直线光轴1根+16*500毫米直线光轴1根+12*500毫米直线光轴1根+Kp0001带座轴承6个+Sk20直线光轴支撑架6个340元

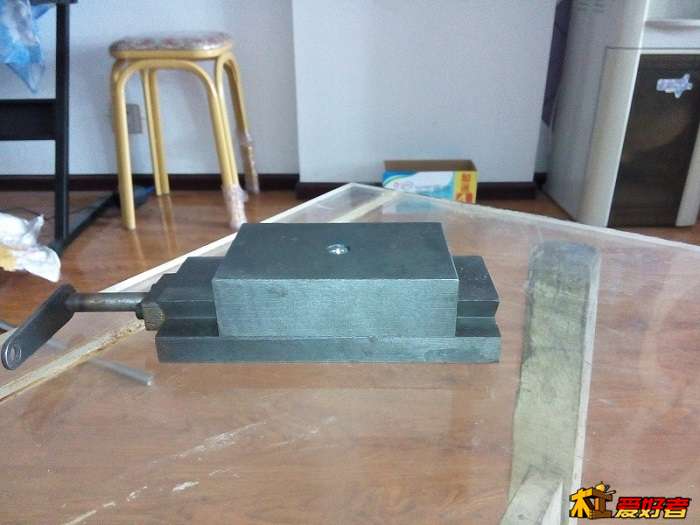

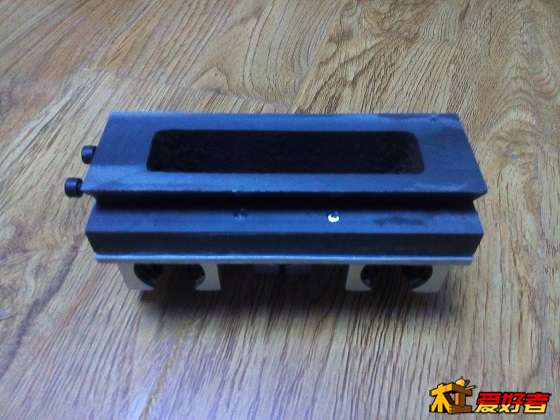

带丝杠小拖板65*150*34 68元这个卖家标的厚34毫米实际厚42毫米
250W缝纫机电机80元

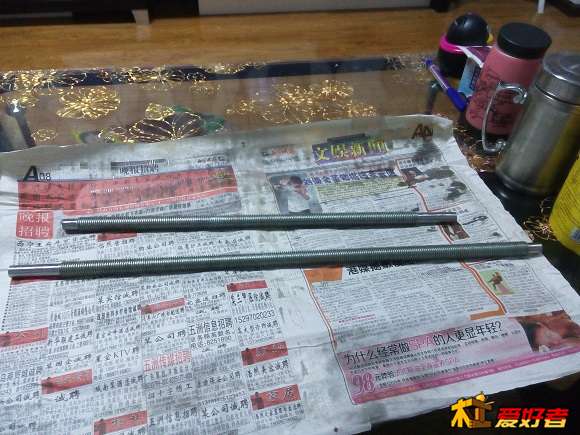

现在还少垫床头和床尾的铝板没买！基本在60-70元吧！丝杠准备使用普通M16丝杆代替西宁有卖的1米长5元
底板我使用厂里找的设备防尘罩有机玻璃的800*420*16免费！螺丝什么的厂里找！皮带轮准备使用16厚有机玻璃自己做！
115+141+49+340+68+80+70+5=868
卡盘和刀架等做好了，好用的话再购买！
