为”1979燃 “木友做台车床，机主心急想看，深夜发图！

热爱DYI

1979燃 发表于 2014-6-14 07:57
呵呵，原来淬火要在水里加盐啊

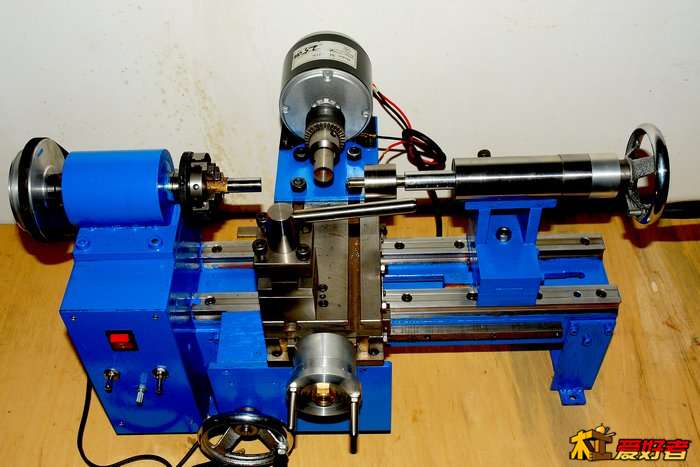

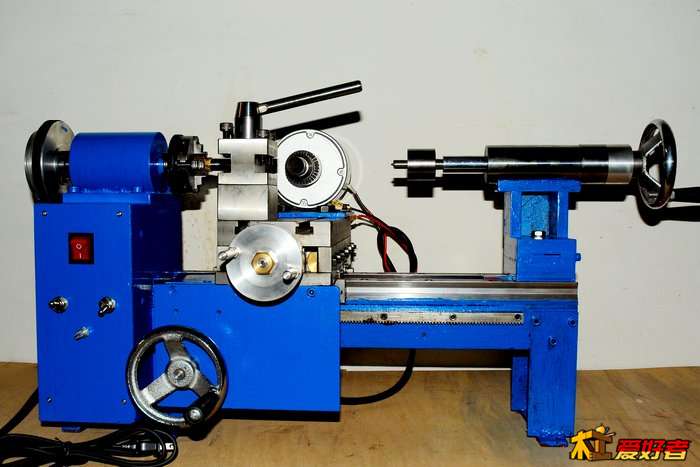

整机图出来了。
6 E9 S# x1 V5 D0 c" p3 F
( x2 J, C! }) E, d
6 \* A) `1 S* O( r$ a( d
" |) f  O- Q9 e& z5 L

  w' q, j" A# n% N

* w; z6 V; \4 v5 N

泰安老张

热爱DYI 发表于 2014-6-14 12:04
' V0 ^) b7 G& B# I  A, l4 ?' f6 W% u整机图出来了。

: W1 c, s1 O- @) r7 ]+ U$ M% N不是车床了，像是艺术品了，比X包上好太多了。

泰安老张

如果动力刀部分，像车床主轴那样，做一个RE夹头的主轴就更好了，不过会增加很多成本和时间，这样已经很好了。

1979燃

热爱DYI 发表于 2014-6-14 12:04
整机图出来了。

, r( Y  n6 S, v' U哈哈，太漂亮了，一个电源总开关，两个电机开关，一个调速旋钮是吗？

cddaba

1979燃 发表于 2014-6-14 14:11
# j% l: z- o, |6 r哈哈，太漂亮了，一个电源总开关，两个电机开关，一个调速旋钮是吗？

恭喜！恭喜！这下有的玩了，到时别忘了展示作品。

1979燃

cddaba 发表于 2014-6-14 22:43
" [" H% K6 H0 t# f& s4 U恭喜！恭喜！这下有的玩了，到时别忘了展示作品。

3 O/ I; C4 V; X5 ^, YOK，展示是肯定地！

热爱DYI

泰安老张 发表于 2014-6-14 12:34
9 y! ^, s2 v/ u如果动力刀部分，像车床主轴那样，做一个RE夹头的主轴就更好了，不过会增加很多成本和时间，这样已经很好了 ...

如果是做其他用途的动力刀头，用ER夹头更好，因为这个只是珠刀，其刀具恐怕也没什么精度，另外在装卸刀的时候ER夹头没有钻夹头方便。做电机轴转B16锥度时较麻烦，做了两次才成功，第一个用钻头直接打出内孔（轴是8mm），虽然内孔与轴很吻合，要很用力才能压进去，但是最外处竟然偏差0。5mm，重做，要做一把小内孔刀，先钻6。5mm孔，再车至8mm，终于成功，同心度偏差在0。05mm。

热爱DYI

1979燃 发表于 2014-6-14 14:11
哈哈，太漂亮了，一个电源总开关，两个电机开关，一个调速旋钮是吗？

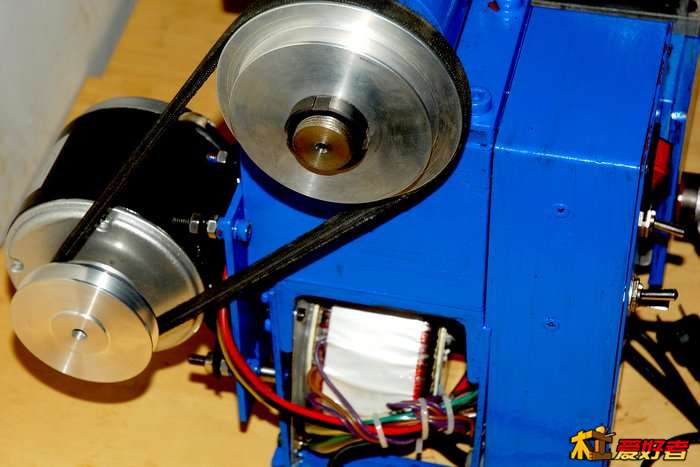

# ?. W" Z2 j3 H, c& |是的，两个钮子开关中左边这个是珠刀电机开关（没有正反转的），珠刀是没有调速的，速度很高，约3000多转。右边这个是主轴电机开关，可正反转，向上是反转，向下是正转，下面那个是主轴电机调速控制旋钮，电机力度很大，调到约100/分转，两块木用力夹住（卡盘夹着的那根铁棒）夹不停，最高速大概在3500转（因为用的是圆锥轴承，尽可能不要长时间高速运转，否则轴承容易发热，最高速在2500转比较合适）。

泰安老张

5 d, @, Z) I- ]

热爱DYI 发表于 2014-6-15 00:28
如果是做其他用途的动力刀头，用ER夹头更好，因为这个只是珠刀，其刀具恐怕也没什么精度，另外在装卸刀的 ...

/ c* w2 `& ~+ ?4 z
& w7 |" w  v% ^* I5 p这个精度已经很高了，我也研究过钻夹头连杆，不好搞，钻头打内孔  精度无从谈起，车刀陶内孔，很难有这么小的内孔刀，细刀也容易颤抖。这台车床您付出了巨大的时间和精力，您的这种精神我很佩服。
  精度虽然很好，但在使用是还是要提醒机主注意很多问题的，再做珠时 ，刀头可能会有颤抖，这是高速旋转的离心力，和接住到木料后，木料的外力所引起的，尤其是方料和不规则料子，进刀要慢，要熟练。

木芯木肺

预约排号

泰安老张

给马老顶起来

祺溯

楼主太牛了！
) d2 S, d& u/ F2 }  ]电机那里买的？

Ж秋枫Ж

好技术
/ h" c; A) p7 z7 p5 U
来自安卓客户端

石家庄--玩闹

很神，看不大懂
/ R1 K" \. D8 s$ m9 \
+ ~4 [5 |6 V5 G/ a1 v; ^/ z8 A来自安卓客户端

blakechoi

迷你的木工车床得花多钱？按您这个车的标准
