为”1979燃 “木友做台车床，机主心急想看，深夜发图！

ZZB6677

学习了，顶一个。

开心是福.GF3

热爱DYI 发表于 2014-5-31 23:30
5 z. B7 D: X; ]本人最遗憾的就是不懂数控这些设备，如果懂数控我会做高档次的机。关键的就是不懂软件之类的东西。

) d! e$ L! B* [' Q& u6 t    已经挺好挺好的了，数控软件慢慢来一定会实现的。

热爱DYI

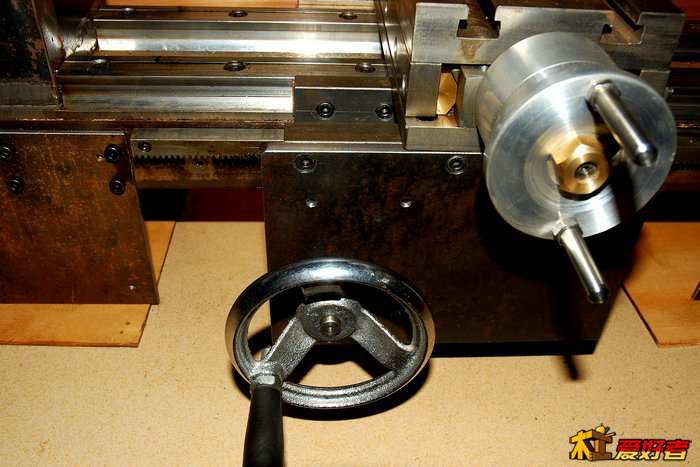

手动走刀部分做好了。
4 b% j0 k' T; |) h9 J
$ r! L( v1 h# l' ]& g( _( W
7 ?( Q5 c4 k  V( Q; A/ T  o9 J
5 u6 r1 s; N% {3 R) ^
8 k( _$ e6 Z+ b9 [" e

1979燃

热爱DYI 发表于 2014-6-5 00:15
% ~2 a. O8 P" ^5 {* b' b# w手动走刀部分做好了。

/ K2 ^" C. {2 r: e  T( w呵呵，好看！
& k- w( ?4 T5 K  X

热爱DYI

开始做刀架，刀架要用45MM厚的铁块，担心买四方铁块切割面会很不平，而且他们往会用水高温冷，使表面坚硬难铣，所以用圆棒削成方形。
. W; r4 @3 }" }  m. Q0 S

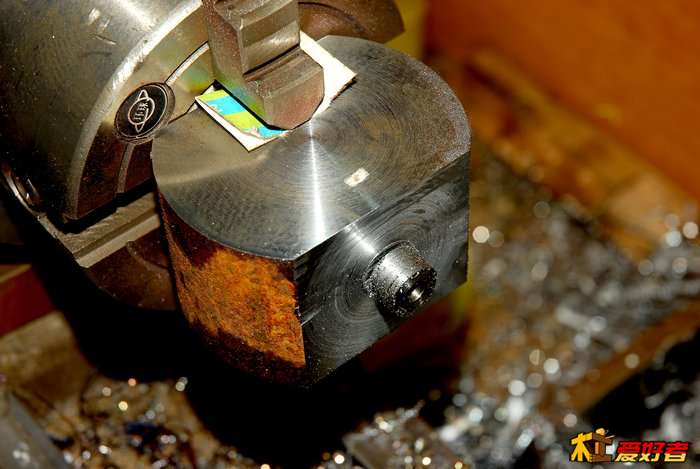

要切削的太多了，所以用车比较快，但是只能用二个卡爪夹持所以要用尾，以安全为重要。

3 v% d/ a& F3 I* g9 ^/ W5 e
, x# H, Z' O# L! j: Q

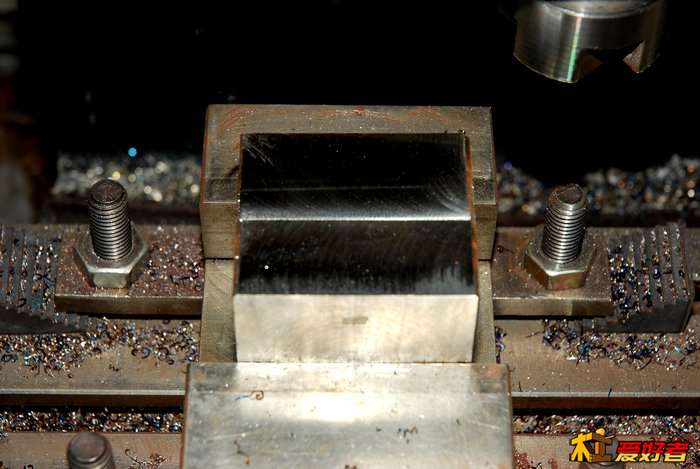

粗车方以后再铣

" P1 {7 Y' p: N" a9 O' u- b+ L6 R& t
( H( q: ^2 q1 i: A. Y

老钟

好贴，学习了

热爱DYI

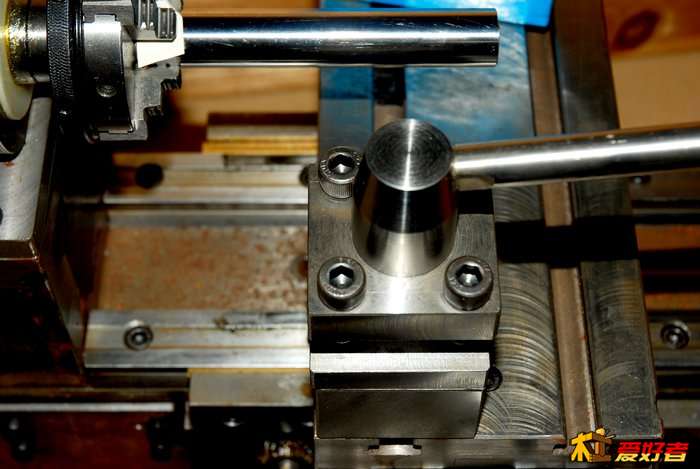

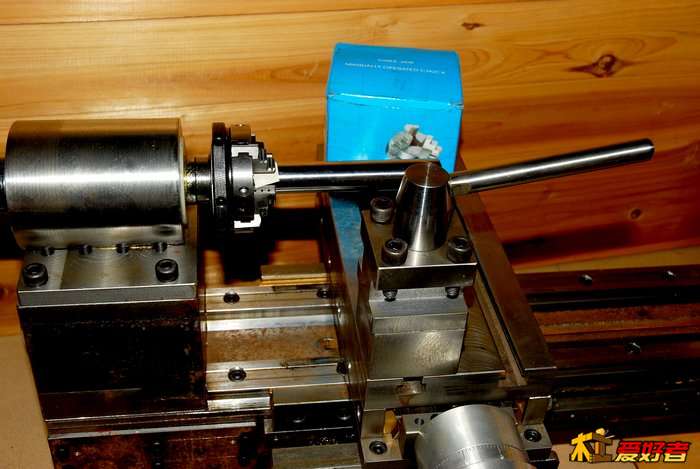

% U5 e$ `6 G! I2 v+ z8 I/ t& |. u今天做好了刀架，本来可以用一块厚铁做，但是考虑到以后可以安小拖板，刀架还可以利用，所以做成两部。主轴也调整好了，卡盘有一个爪大了约0。07MM，要用薄纸片垫才能同心，这卡盘已经算好的，中心垂直度很好。

7 x5 f& X2 z: |) T



& d' S3 w5 y# |6 f4 h" H" G7 ?! g

泰安老张

热爱DYI 发表于 2014-6-5 23:24
今天做好了刀架，本来可以用一块厚铁做，但是考虑到以后可以安小拖板，刀架还可以利用，所以做成两部。主轴 ...

& G0 L, h3 Y6 m. t
7 P0 U( h$ g. C! ~, {! b. k老先生又在深夜发帖，今天拜读了老先生在51的帖子，非常佩服，您总能够很好的利用手中的设备，使设备的功能发回到极致。

热爱DYI

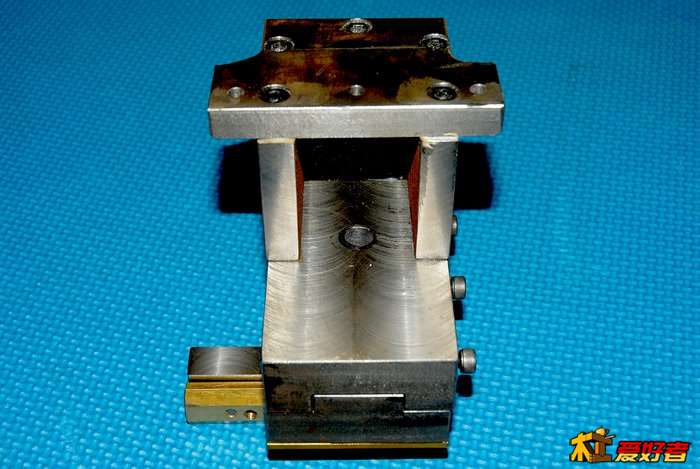

尾顶底座做好了，有点复杂，不用电焊接，全部都用螺丝加胶水紧固。
4 H: K" U/ T5 q5 @) U9 e( J  y/ a; @
+ y1 ?  X2 _- N- Z+ R, j1 a$ X6 x

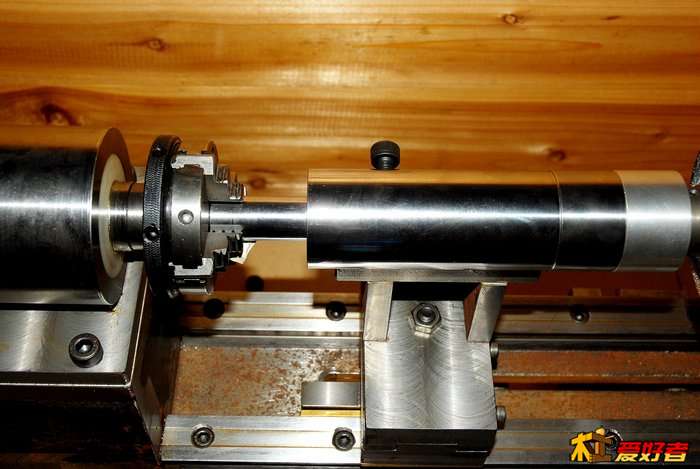

调整好并且胶水固定上紧螺丝，花了几天时间尾顶终于做好了。
. A) P5 p. T+ D2 j

, n6 t5 c& s7 D  Q: n
8 N/ F# ~; O( N' s) Z0 W/ r  t

1979燃

呵呵，白天也有更新了！

泰安老张

这个尾顶好，不焊接保证了精度，您也就是爱好啊，算工钱  这个车床的工钱要几千块了，技术人员一天要200元的，哈哈

热爱DYI

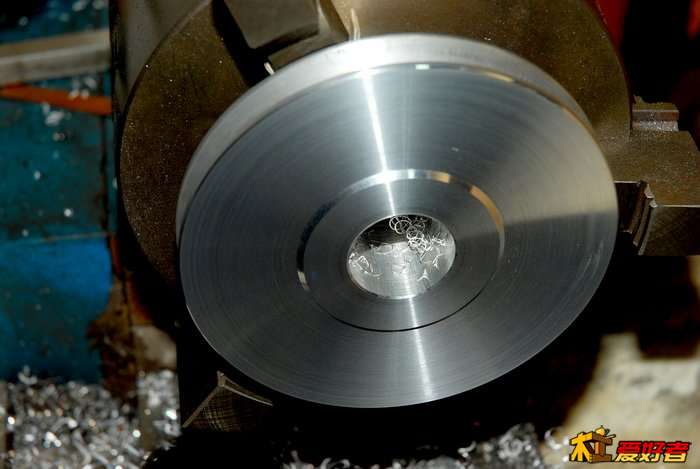

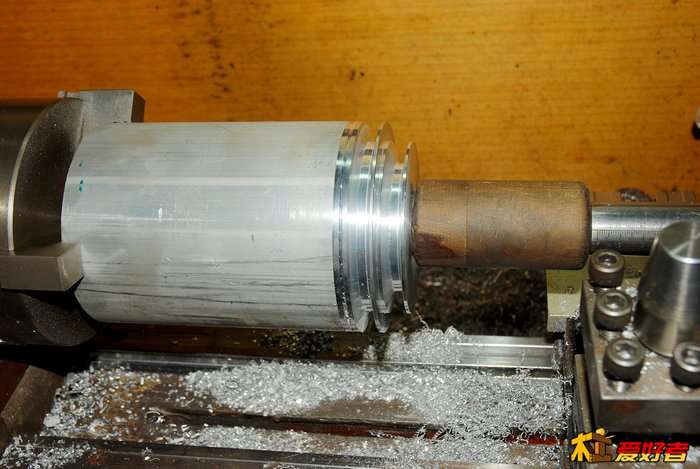

做皮带轮，直径100mm，长200MM的铝棒，从来没有车过这么大个头的东西，车好要锯开，这下真的累死了！
3 S. q, Q3 p: Z& q' |% ?* K


还好，终于完成。
; b" g5 K( c0 T
6 u( x3 @( K9 R5 ^' [! Z$ l


' s4 v# @9 T% W9 T

1979燃

热爱DYI 发表于 2014-6-8 23:33
# p4 F2 U' b9 w4 C- {做皮带轮，直径100mm，长200MM的铝棒，从来没有车过这么大个头的东西，车好要锯开，这下真的累死了！

6 G7 U, F' H5 _/ p3 P+ E6 X原来这样车的啊，用木头做了顶尖。
5 g: D4 Q) B* D# R+ b& N

1979燃

热爱DYI 发表于 2014-6-8 23:33
9 g! t9 Y1 O4 d' ]8 c: Y" [5 Z做皮带轮，直径100mm，长200MM的铝棒，从来没有车过这么大个头的东西，车好要锯开，这下真的累死了！

手锯锯开的吗？

yamahaA7117

规整的工件，最能体现人类的智慧，哈哈
膜拜中！！！
