为”1979燃 “木友做台车床，机主心急想看，深夜发图！

热爱DYI

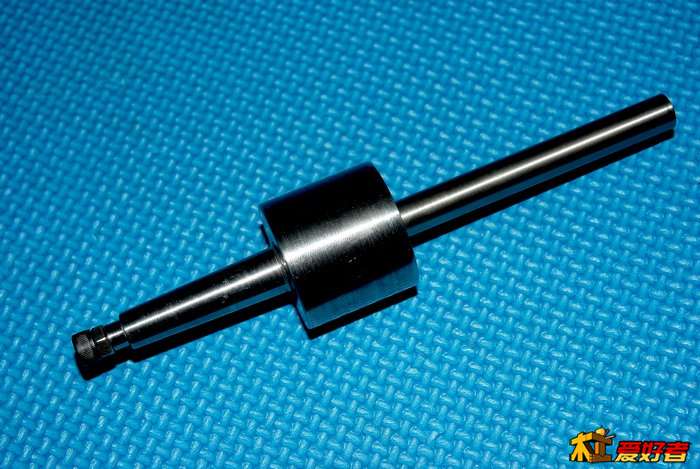

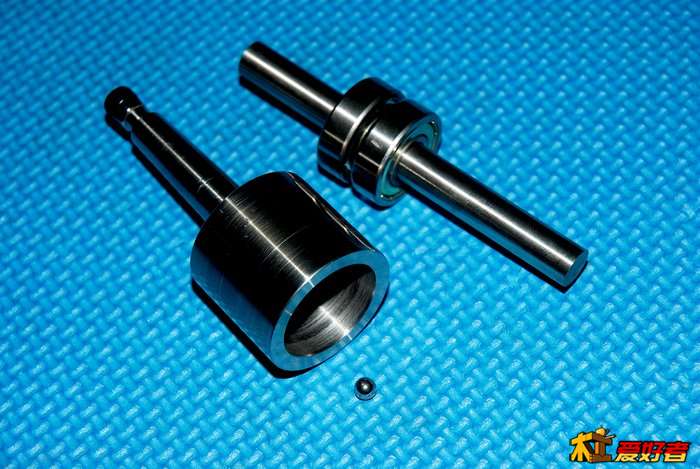

由于尾顶用了1号锥度，木工活顶很少有1号卖的，所以要自制一个，用两个深沟轴承，加一颗5MM钢珠做承受顶力，顶针是可以随时拔出的，这样可以换不同齿形顶针，顶针根据自己喜好磨成不同形状齿形，以及长短。顶针是用10MM白钢圆棒，这种圆棒配内径10MM轴承很吻合几乎是对零配合没有公差，所以这个做顶针真是天衣无缝。
1 h# {/ v: N/ [+ w4 ?

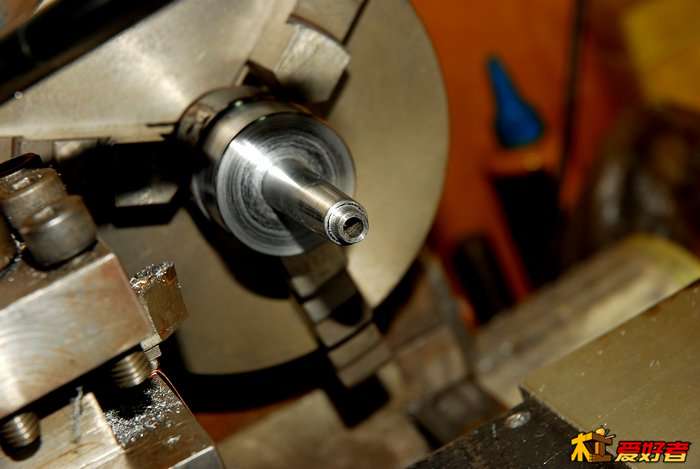

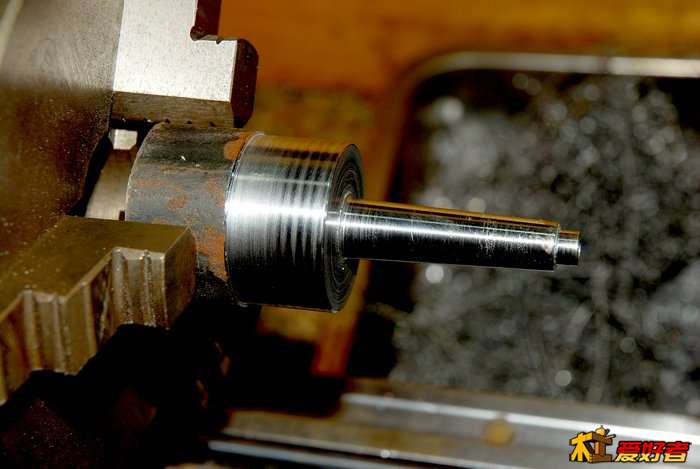

先车出1号锥度
& `; z! d9 |9 U1 v

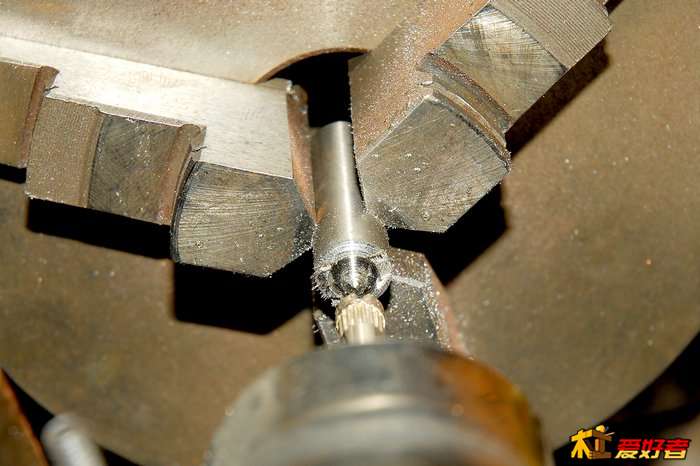

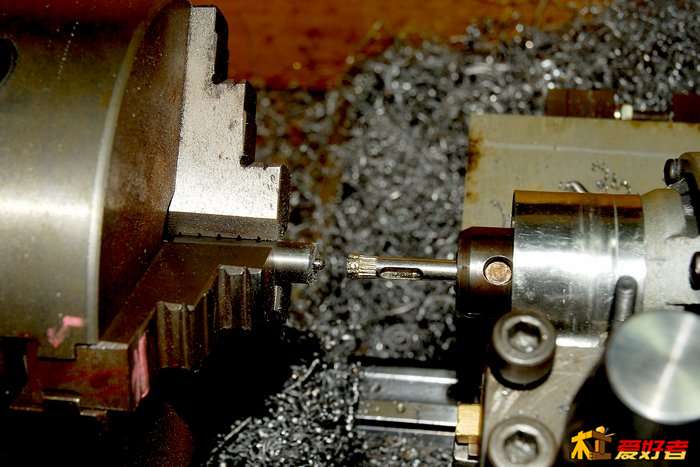

钻4。2MM通孔，这个通孔是用于加油，也可以从后面打出顶针，攻M5牙上5MM螺丝，放进尾顶内短（其实整个活顶后面长度是够的，当车到插进尾顶轴还剩10MM时，不敢再车了，怕再车一刀很有可能会小了，这会前功尽弃。
' S2 x/ Z3 c/ x
9 D( W0 ?# J; g3 M8 Z

热爱DYI

终于可以试车，效果不错。车木珠部分虽然做好了，但是没有珠刀无法试车，另外也是想把电控箱做好安装以后再试。
8 f/ v2 s( f. |1 P0 o3 H
+ w+ `. a) v# G: S) F
1 v* m* L9 D/ P6 l5 y. k7 L1 g. z
1 O5 I' g" U3 e4 q. e

热爱DYI

1979燃 发表于 2014-6-8 23:44
0 i7 {& J/ }3 S1 v! y手锯锯开的吗？

( \" o  D3 c, ]- i* k# X/ B是的，真才实料的手锯，锯这个大直径，宁愿锯铁也不愿意锯铝，铁可以加油，铝是不可以加油的，只能用一块油布抹锯片来润滑。

热爱DYI

1979燃 发表于 2014-6-8 23:43
原来这样车的啊，用木头做了顶尖。

8 t4 S$ T: }5 ~是的木头顶住来锯，太长了怕卡爪夹不稳，尾顶针小了（因为已经车好内孔24MM）。

1979燃

热爱DYI 发表于 2014-6-8 23:51
由于尾顶用了1号锥度，木工活顶很少有1号卖的，所以要自制一个，用两个深沟轴承，加一颗5MM钢珠做承受顶力， ...

这就是活络顶尖啊，呵呵
8 Y% {5 M, `9 P" h# B

mgaih12

膜拜，佩服，佩服

jianghan

高人

/ C8 z7 A( |8 {! k9 M% p( P: s

泰安老张

学习学习  再学习

adsnet

楼主定个价格批量出套件吧

味道、

大神，短个联系方式啊，求做个，费用大概多少？

热爱DYI

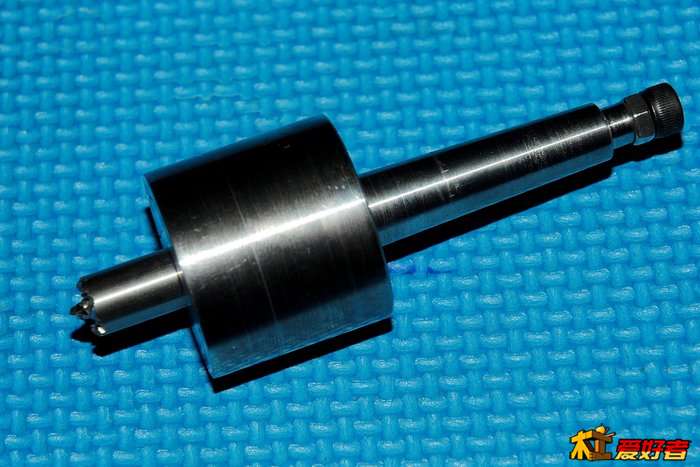

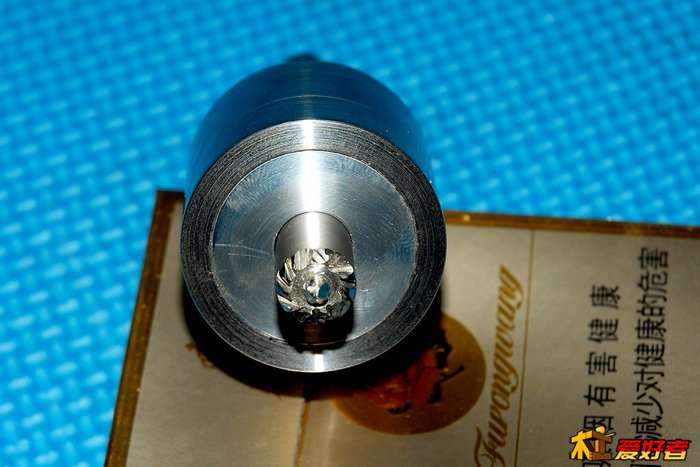

自制齿状顶针的活顶（1号锥度）。
3 l+ n& I+ Y* x: X% g) p+ _' d

6 `' x. Z) S- L6 |/ Y5 [! J. W3 ?

/ P' v) _: f( v% f3 }


; ?$ I8 \/ \0 V% ~$ z8 R
& H% }% {& r9 z  t' B9 w  }
2 t4 V4 ^! M; t, n6 r$ F

热爱DYI

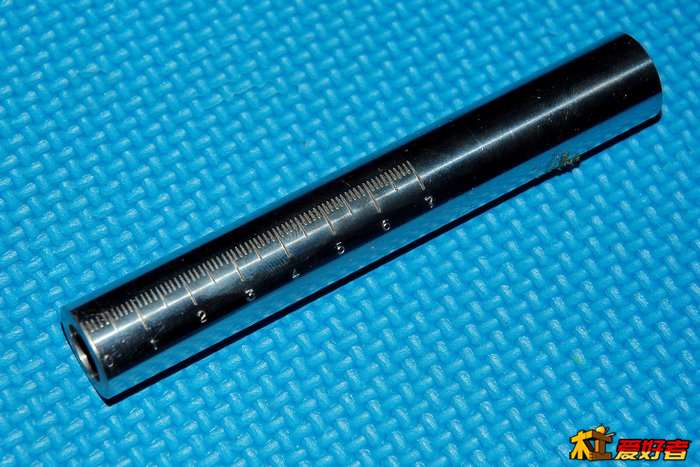

尾顶轴上刻标尺。

. j6 S3 Q$ y: c5 d1 U  S5 w

1979燃

热爱DYI 发表于 2014-6-13 00:07
* i6 p! U5 ^+ l. K& f& e0 F自制齿状顶针的活顶（1号锥度）。

! m9 H# |4 S% I大哥用什么开孔器磨的中心针？旁边的齿是什么磨的？我打算自己学着做几根没有中心顶针，只有边围四根齿的顶尖

热爱DYI

1979燃 发表于 2014-6-13 15:03
! y, I* V' o" h* k: ^) t! U大哥用什么开孔器磨的中心针？旁边的齿是什么磨的？我打算自己学着做几根没有中心顶针，只有边围四根齿的 ...

是用玻璃开孔器，磨齿的是最小的那金刚砂切割轮片（很薄的，好象是1元钱一片），因为这是白钢棒很硬。如果你自己做可以用光轴（没有电镀层那种，很便宜的，无中心顶尖的做起来更简单，在中心钻一个孔，孔大小要看做多顶尖，留壁厚约1mm即可，钻孔以后用薄割片磨，磨好再淬火处理，在家里淬火也很简单，用煤气灶烧，到出现暗红色之时迅速投入有食盐的水中（盐水比例大约是：1公斤的水配2俩食盐），如果想更硬一点就烧到橙红色（只烧齿状部分就可以了）。

1979燃

热爱DYI 发表于 2014-6-14 01:30
0 Y; S( |" j+ `1 k是用玻璃开孔器，磨齿的是最小的那金刚砂切割轮片（很薄的，好象是1元钱一片），因为这是白钢棒很硬。如果 ...

呵呵，原来淬火要在水里加盐啊
