露台木工工作室没啥进展，汇报下台锯的进度吧

刨锯末

哦  是这个样子的

TBku

太厉害了。

半老学童

期待楼主后续制作过程,加油呀,楼主!

1924流浪猫

半老学童 发表于 2014-3-22 21:37
8 \4 Q8 k" i& b0 B' @0 z5 G8 s/ x0 P期待楼主后续制作过程,加油呀,楼主!

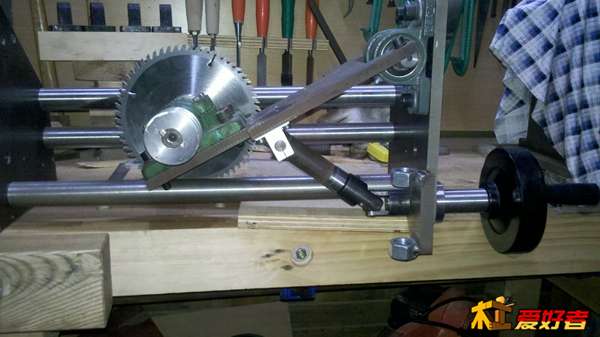

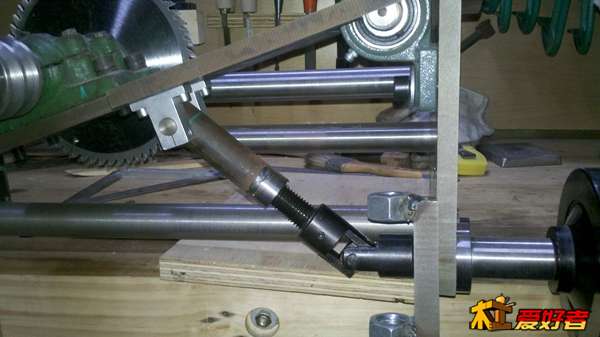

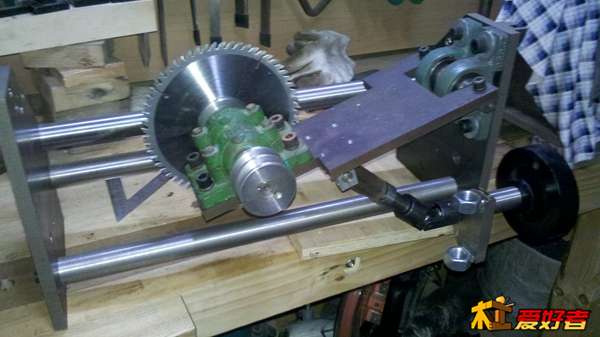

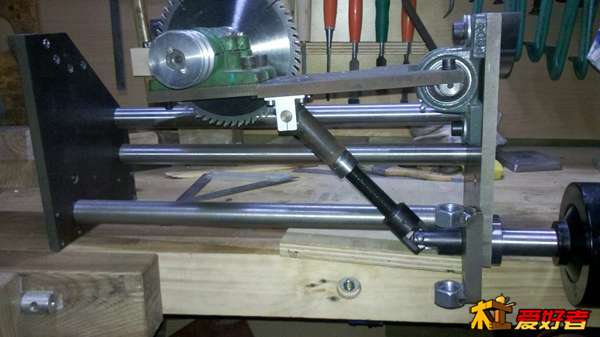

把升降调节机构搞好了
6 I. @9 }2 w; D9 [" z

z13795586818

高技术含量的，鬼斧

jcz2679

高手之作！又学了一招，期待楼主后续角度调节的详细介绍。顶楼主！

蛋蛋疼

好牛逼的样子哦
2 N7 b8 u# m# s; U) l

苦竹

流着口水飘过

lvchunlin

1924流浪猫 发表于 2014-3-23 22:19
把升降调节机构搞好了

/ A+ t) X4 W; |; ?6 }( @: K1 p' ]强人啊！
" H) l: a6 c& b" w0 \' D/ w  K
& ]9 Z- ]2 x  j; d* K3 |还有下文吗？

lmjs

不得不说，楼主是我在论坛中看到最接近工业台锯结构的DIY，曾经我也有和楼主一样的构思。
但最重要的一点：精度非常难以保证。
4 N* B8 I' n* u4 x7 q
楼主的锯轴选材和设计跟整个系统不匹配，两个深沟球轴承不能呢个防止锯轴轴向窜动。

5 @# X% J0 Z" I/ R2 i8 ]- ^最难的是这套系统和台面在两个坐标系中都保证垂直，以及这套系统放在架子上怎么保证该垂直的都垂直。

: y9 r( A6 j( G+ T7 w# s3 e  }
" F, F7 [. q  `( ~0 `3 o% A) F  G45度升降后如何保证锯轴的垂直或者平行。
: w) T- m2 V7 x2 _9 Y1 [  M
  R6 a4 A. U1 X6 |这些调整需要上工业级的铣床或者磨床加工出基准面，首先保证基准面的平行或者垂直，然后将核心部件安装到基准面上，最终才能保证得到想要的精度。

1924流浪猫

lmjs 发表于 2014-3-25 16:39
不得不说，楼主是我在论坛中看到最接近工业台锯结构的DIY，曾经我也有和楼主一样的构思。
/ Q% i2 A, z& M7 Q8 i6 E+ O但最重要的一点： ...

呵呵，我也注意到耳轴的问题了，球座的确不合适的说。

# s7 _1 v, L- S5 K" V准备换一体的耳轴座，

( v4 m. \; ]: l& e8 k# _! Q至于所谓的精度，厂里的三坐标测量仪不方便用，可以从设计上确保。

比如我的结构里全是螺钉连接，目的也就是可以做微调。
  ^* s: f9 y% S& P# [
9 F3 S7 f4 e8 Q- q' C合理设计零件加工划工艺，配合的部位加工过程中一定要控制公差。
- o7 K* |( {& \1 e# L
可预见要做大调整的地方，预留位置。
6 n, u. Y! Y  p2 k" M
调好下定位销固定。

& i  D" L4 e  l3 m( B& C这都是以前调机床的学的

lmjs

1924流浪猫 发表于 2014-3-26 19:33
% X) w2 R2 v( C, A呵呵，我也注意到耳轴的问题了，球座的确不合适的说。

准备换一体的耳轴座，

楼主既然是科班出身，而且又有机床调整经验，还有专业设备可供利用，那就不必要担心了。
我就是因为担心调整最终的平行，垂直位置关系精度达不到，所以放弃了45度倾斜功能，改用辅助工装来实现。
提醒楼主一下：所有的能运动的部件，一定要控制好间隙，做到既能运动但又没有间隙，这样才能保证最终的精度。

快乐海

朋友，我们同城的，貌似你也在我们本地群，我也在弄这个，求交流

半老学童

1924流浪猫 发表于 2014-3-23 22:19
把升降调节机构搞好了

% W) h& E. \2 i1 c6 {太棒了，学习了。加油！
2 e) f( ]' U- D4 |' y

苦竹

这个不会也搁浅了吧
