露台木工工作室没啥进展，汇报下台锯的进度吧

九江大成 · 发表于 2014-1-13 21:33:24

这是真NB

orlean · 发表于 2014-1-13 21:38:13

不顶对不起自己！

cctvcctv · 发表于 2014-1-13 22:04:45

本帖最后由 cctvcctv 于 2014-1-13 22:09 编辑

如果是DIY的話,這种设计结构的台鋸有点复杂了,不能保证鋸片主軸的精度. 鋸片主軸要越短越好,鋸片升降及角度調整机构也要越紧凑越好.主軸的轴承座必须也要单独加工才行.

半老学童 · 发表于 2014-1-13 23:03:48

做得真的很不错啊,佩服佩服.期待早日完成.请问楼主,你那个电机的挂耳是买的还是做的呀.

cf0219 · 发表于 2014-1-14 00:20:22

这个一般人做不出来，牛X

jsawar · 发表于 2014-1-14 00:46:26

角磨机开键槽厉害啊，高手。

1924流浪猫 · 发表于 2014-1-14 01:42:14

高翔发表于 2014-1-13 14:54 ( W1 j' \1 v1 E( [+ [
那是在制造商业台锯，不说得上是DIY了,DIY者力求的是简单实用投资少，在力所能及的基础上搞点业余创作，这才 ...

可能造这台锯刚好在我力所能及的范围内。

目前买的东西就是轴承，轴承座，电机挂耳，电机上的皮带轮，最贵的应该是电机了，花了350大洋。

其他的都没花钱，应该还符合你定义的DIY标准

1924流浪猫 · 发表于 2014-1-14 01:55:31

cctvcctv 发表于 2014-1-13 22:04
; p& V; D+ o& ]7 I I; V如果是DIY的話,這种设计结构的台鋸有点复杂了,不能保证鋸片主軸的精度. 鋸片主軸要越短越好,鋸片升降及角度 ...

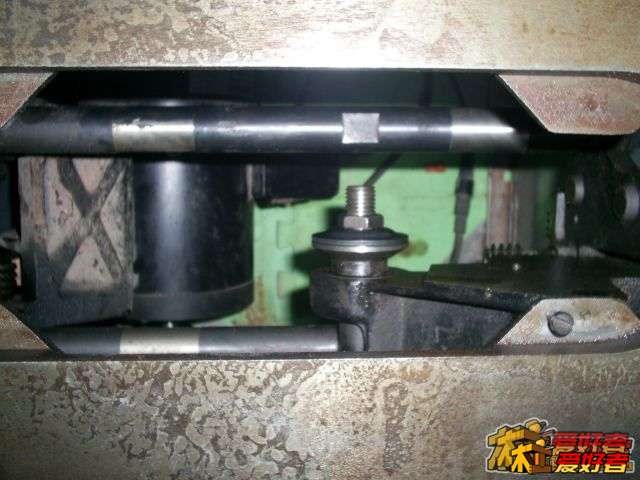

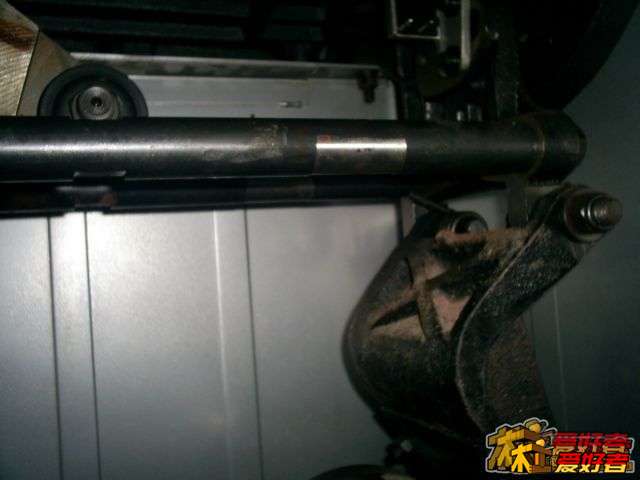

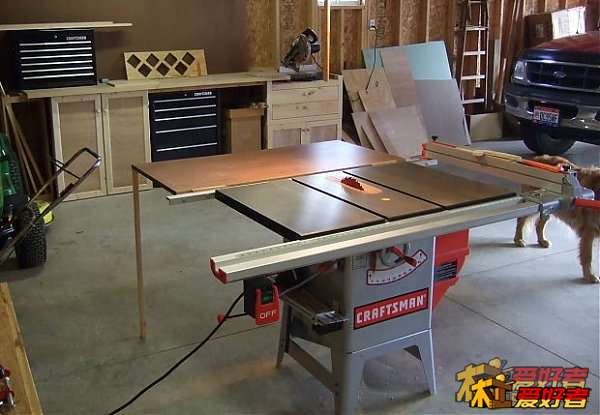

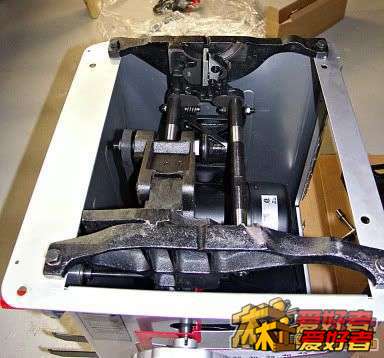

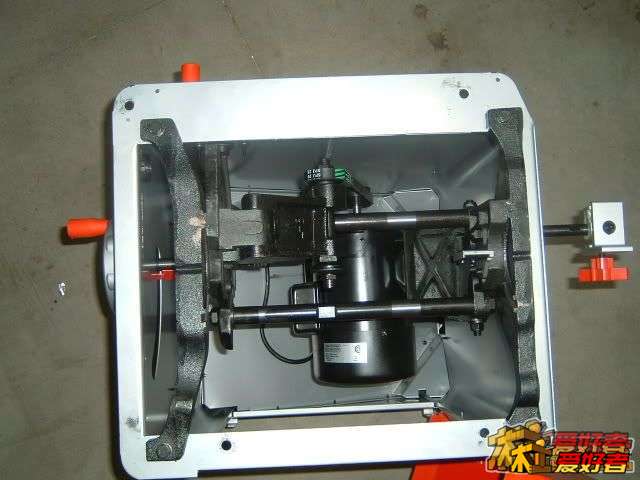

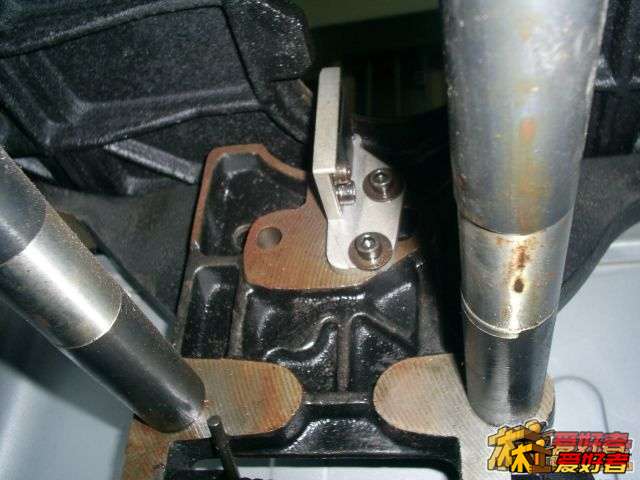

这个是仿工匠台锯的结构，你认为工匠的结构有精度问题？

“鋸片主軸要越短越好”这个结论不知道从何而来，你认为多短才合适？

我这个锯的轴的确不长，那也是结构限制。

关于“越紧凑越好”也不能一概而论，小型锯追求轻便要紧凑。

重型的家伙要结构钢性与强度就必须傻大黑粗

1924流浪猫 · 发表于 2014-1-14 01:57:50

1924流浪猫发表于 2014-1-14 01:55
$ A4 n- \" x3 i* w这个是仿工匠台锯的结构，你认为工匠的结构有精度问题？: X& \* ^, V: }& }3 ]: Q
3 M7 _9 G- h+ C* b1 L v! H
“鋸片主軸要越短越好”这个结论不知道从何而 ...

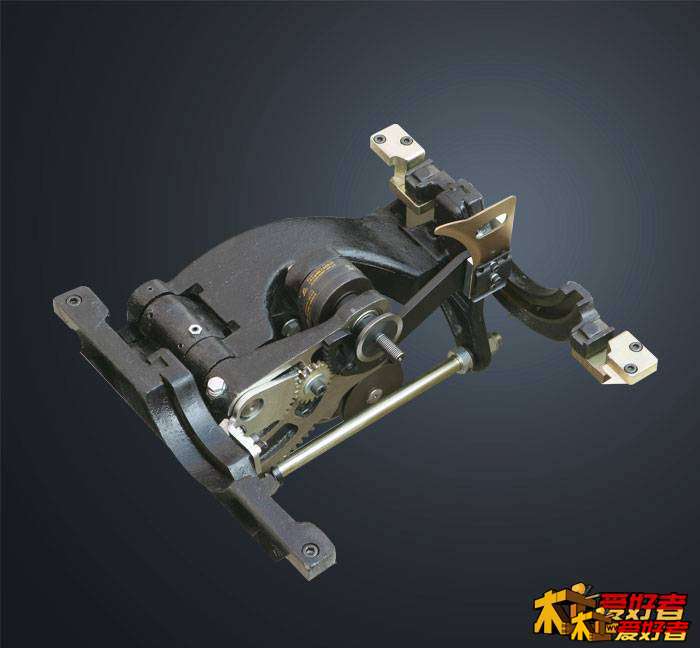

这个的锯轴就很短，你认为这个的精度就很高么？

1924流浪猫 · 发表于 2014-1-14 02:00:50

半老学童发表于 2014-1-13 23:03
! ^% S, g; d n& F7 L: i% }做得真的很不错啊,佩服佩服.期待早日完成.请问楼主,你那个电机的挂耳是买的还是做的呀.

谢谢捧场！

挂耳是买的气缸端头连接件，在买工业铝气缸的地方就有卖，铸铁的。

严丝合缝 · 发表于 2014-1-14 02:08:35

1924流浪猫发表于 2014-1-13 09:01
+ ^. l& t. [& z2 O多谢严大师捧场，半成品状态，还不敢说是NB的台锯。
% B& w& b( }/ f D! F8 r
- Z$ P. y' j' k3 F+ W X你所指的那种是锥面滚子轴承，用在高载同时又负 ...

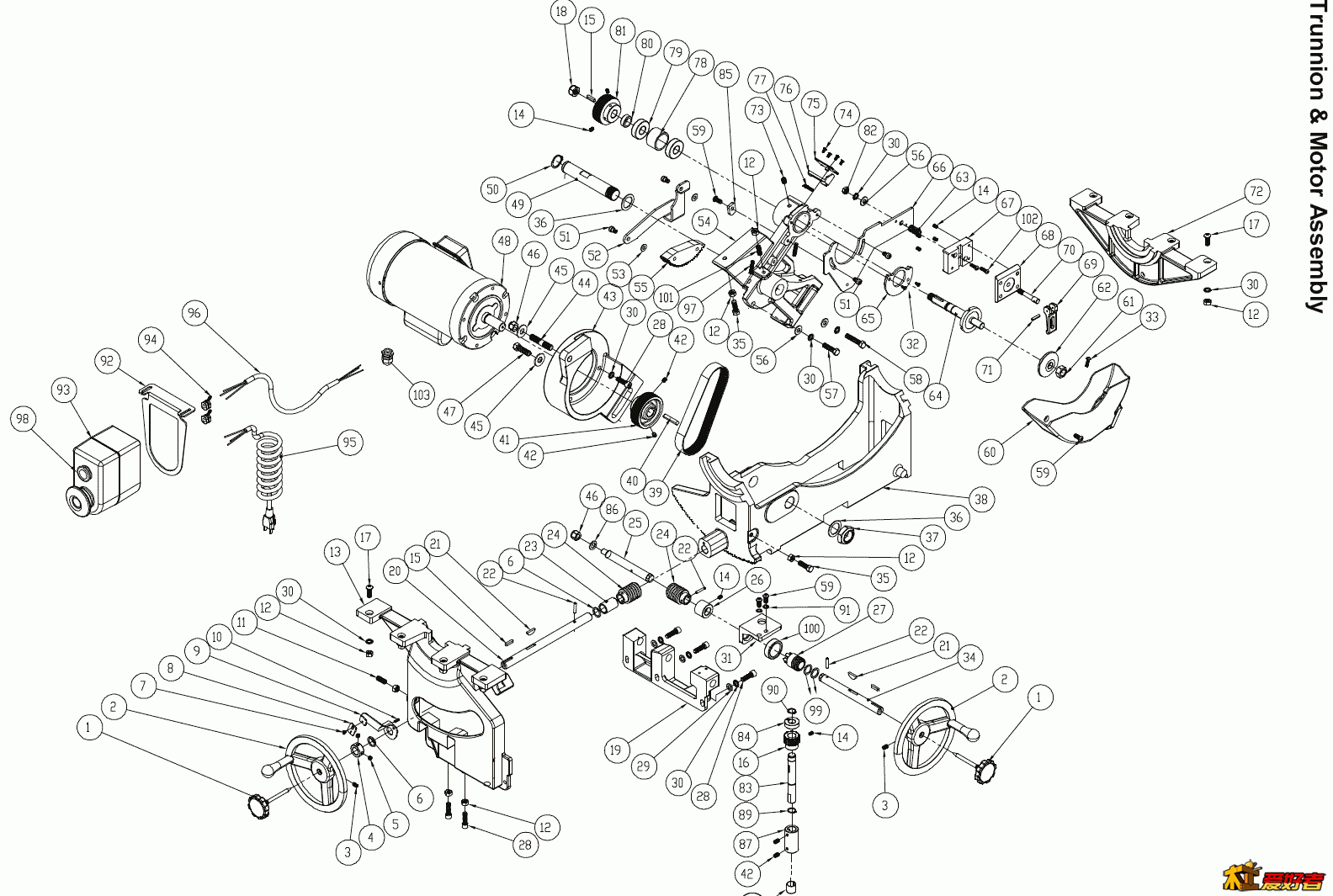

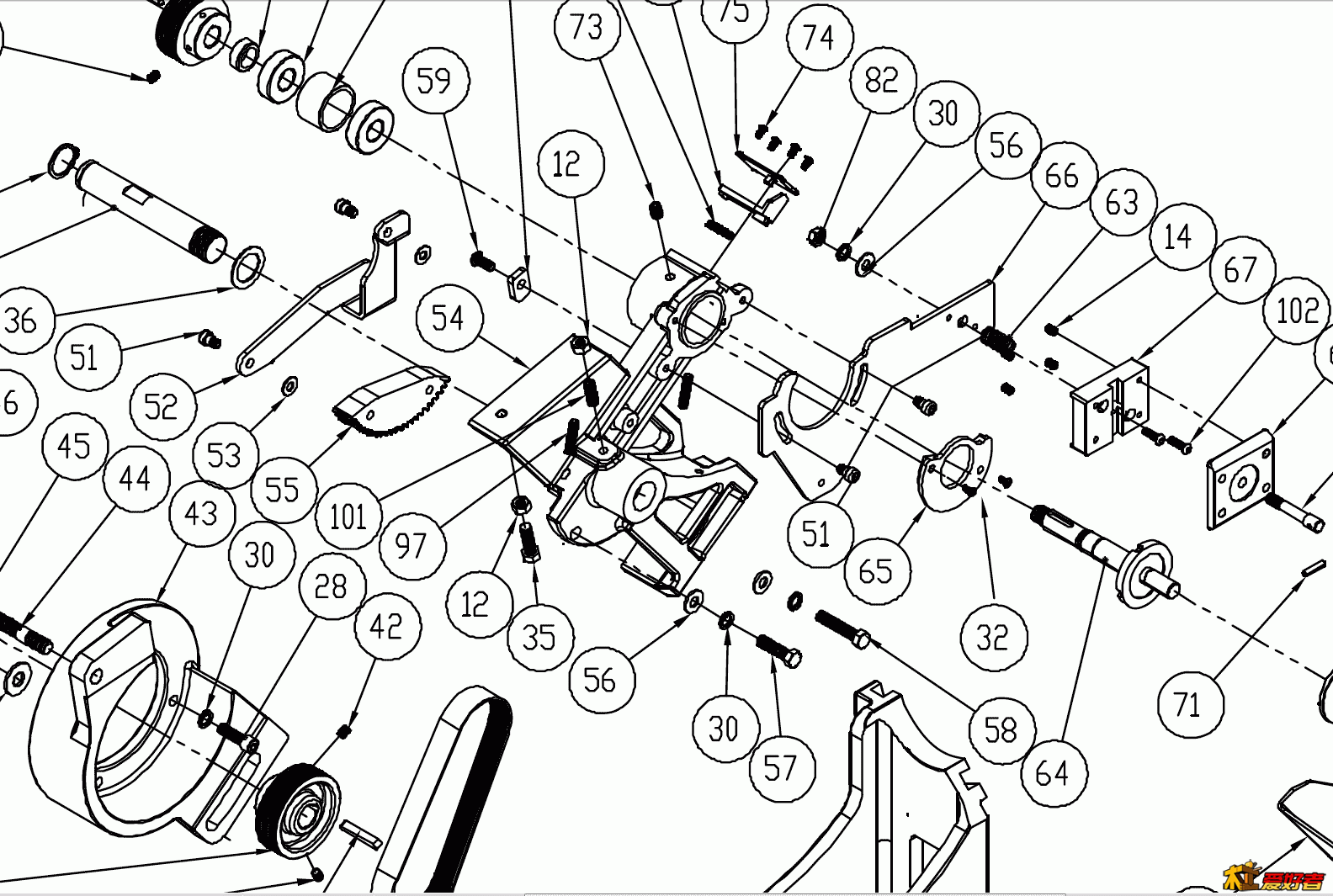

找到一个爆炸图，pdf好像传不上来。截图给你看看吧。

蒽诗雅家居馆 · 发表于 2014-1-14 08:47:45

楼主做完，测试好，直接批量，上牌，坛内销售吧！哈哈！来自: iPhone客户端

苦竹 · 发表于 2014-1-14 09:01:10

牛逼的自制，期待早日完工

cctvcctv · 发表于 2014-1-14 10:25:41

本帖最后由 cctvcctv 于 2014-1-14 10:27 编辑

1924流浪猫发表于 2014-1-14 01:55
6 p9 k' R5 t% a0 j7 \这个是仿工匠台锯的结构，你认为工匠的结构有精度问题？
" }: f+ G: N- l7 g& K+ b4 d8 r1 @2 Y
" s" m7 S8 d# m& J' J, Z5 e“鋸片主軸要越短越好”这个结论不知道从何而 ...

   "主轴越短越好:是因为主轴长了轴向的形变就越大,而在轴端产生的径向跳动就大.加上安装主轴轴承及轴承座的误差累积最终产生的径向跳动会更大,所以,主轴长了轴端精度就大大降低了.长主轴的端面径向跳动必须要由高精度的主轴/轴承/轴承座来解决问题,那会大大增加制造成本.这就是好台锯与差台锯的价格及质量区别.
   在网上有许多台锯的锯片调整机构的结构远比工匠台锯的锯片调整机构的结构设计得好;楼主DIY台锯时偏偏仿照工匠台锯的锯片调整机构的结构,DIY出的台锯的加工精度自然也随其设计的好坏了.既然是学习也要学个结构设计得好的,学个结构设计得差的东西有什么意义呢?
   好的台锯结构在网上多的是,都有现在的结构图,不是就有木友给你发来了好的例子吗?在网上真的有许多结构比较科学而又非常简单的台锯设计结构非常适合DIY.自己可以花点时间在网上慢慢学习了再来做DIY就不会出现盲目冲动的行为了.
   当然,给你提出参考意见的木友们并不是在打击你的DIY的积极性,是真心实意的给你交流DIY最可取的方法.

１９号 · 发表于 2014-1-18 11:31:23

给图纸吧！
