露台木工工作室没啥进展，汇报下台锯的进度吧

vikilin

哗，快快试机呀，看看精度如何！

sw8097746

太厉害了！！！！佩服佩服

学谦

好工具，楼主太厉害了。

忘情々幽灵

角魔机开键槽 不服不行啊
8 i. w; b" `# ~& X6 {这些东西外加工不少钱哟

渔歌

好家伙，专业班子来自: Android客户端

白沙烟

期待佳作，顶。

严丝合缝

4 o2 c  R- k) `0 f* a9 k( N, M8 @. y
目前看来这是最牛的一个diy的台锯了。。。
; @) d. ]8 v* G5 x, I: Y  E3 m
) X) \$ [+ |3 o1 K  X有个小细节可能会出问题。 负责升降锯片的轴承是普通的轴承，当台锯倾斜45度的时候，这2个轴承就不给力了，应该用那种我不知道名字给你个图吧。 这种轴承可以承受比较大的轴向（不是径向吧？）的力度。 如果轴承位置发生了一点点的位移，放大到锯片的位置就会非常大了。



! n- T1 b$ \+ B4 K

lf00516

楼主实在是太牛13了 ，感谢分享！

自由的自由的心

我只有看图片的份儿了！！！

垂直上山

这才叫diy，佩服。

借问酒家

太有才了

lmjs

顶楼主一个，做的非常好！
) J7 @* k5 n  D( c* m6 g$ A% M几个问题请教：
" ]: F9 d3 S  m9 y1 M: n1：倾斜45度的导轨是车的圆盘，然后再切开的吗？导轨配合间隙如何？顺滑度如何？
) T0 ^# x. W, A; ?9 x2：皮带轮打表跳动0.15，这个精度是不是差了点？还再调整吗？
我觉得打表测装夹锯片出的径向跳动才比较有意义吧。

1924流浪猫

. P  u0 n: [2 \' W4 J- r* c6 o; W

严丝合缝 发表于 2014-1-13 01:21
' T9 b# |9 v" ]; a5 r* Q目前看来这是最牛的一个diy的台锯了。。。

有个小细节可能会出问题。 负责升降锯片的轴承是普通的轴承， ...

: X, E8 g- v* K; G: O9 B
% }/ `3 V# n1 @9 k6 B多谢严大师捧场，半成品状态，还不敢说是NB的台锯。

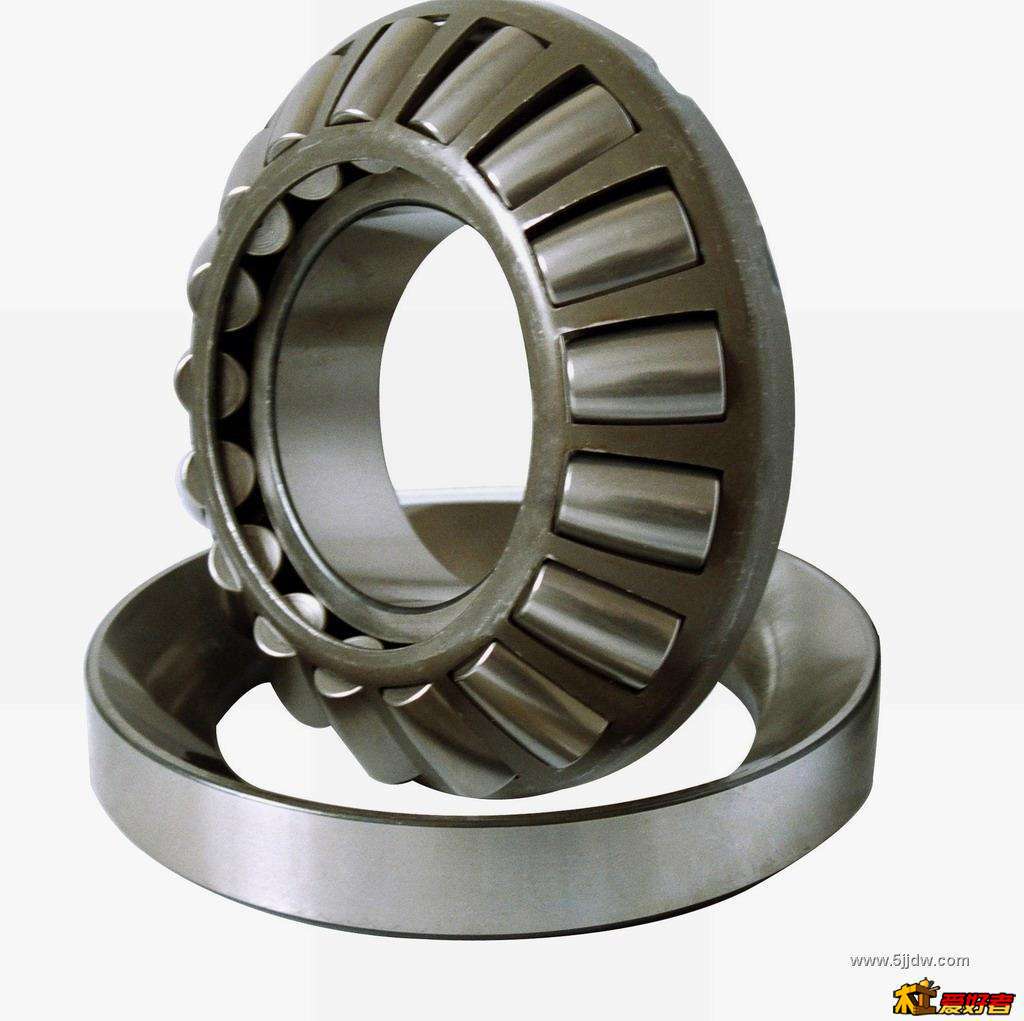

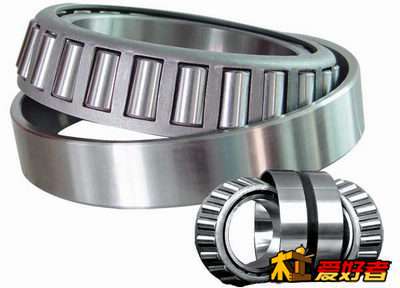

你所指的那种是锥面滚子轴承，用在高载同时又负荷轴向力的场合。
& s8 p; G9 k6 {: Q
  E. E1 k" }  \其实我用的这种深沟滚珠轴承也能承受一定的轴向力，市场上也有成套轴承座，故选用了这类轴承。
8 }! H$ F$ O! g( Y% d0 O
我没看过商品的重型台锯的耳轴结构，从收集的图片上看也就是孔与轴的过盈与间隙配合，不知是否正确？

l98709660

好好好好，学习

1924流浪猫

lmjs 发表于 2014-1-13 08:12
顶楼主一个，做的非常好！
6 z7 c- ~" P9 d9 I几个问题请教：
+ c# g0 {4 l* Y; e. Y2 R, ?1：倾斜45度的导轨是车的圆盘，然后再切开的吗？导轨配合间隙如 ...

3 B: S4 j! s1 a( C; E是车床加工了两个圆，线切割割开的，设计间隙0.1毫米，现在滑动自如，

皮带轮的跳动是大了点，等今天配好键再上车床搞一刀就没跳动了
