学做指接榫推台

实习木工老道 · 发表于 2013-10-20 12:10:37

换个废地板。厚度够了。

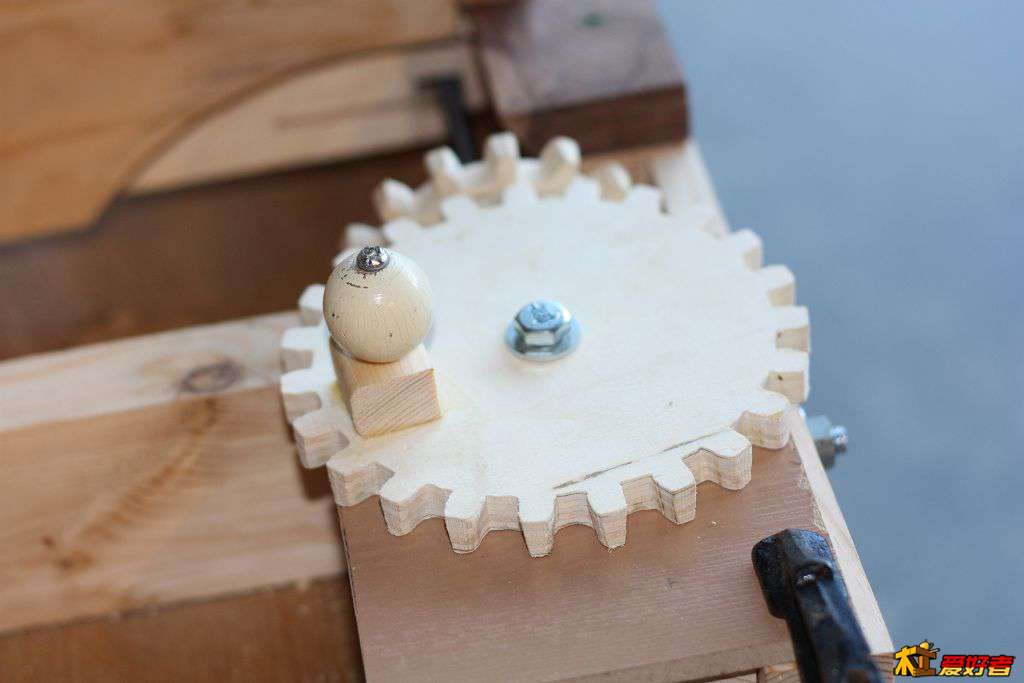

顺便找个不知哪儿来的木头球，打个洞，做母齿轮的把把。

newnew007 · 发表于 2013-10-20 12:17:10

又木堂发表于 2013-10-20 11:23
" E% t8 D. G' e看着复杂，还是这个简单

你认得这机器吗？木匠大师作品。

实习木工老道 · 发表于 2013-10-20 12:19:40

newnew007 发表于 2013-10-20 12:17
; Y3 J1 y. |, K- ^# }7 U6 o2 I你认得这机器吗？木匠大师作品。

啊，newnew007，你好。抱歉抱歉，Pantorouter的材料还没备齐，倒是先做这个玩玩。：）

实习木工老道 · 发表于 2013-10-20 12:22:03

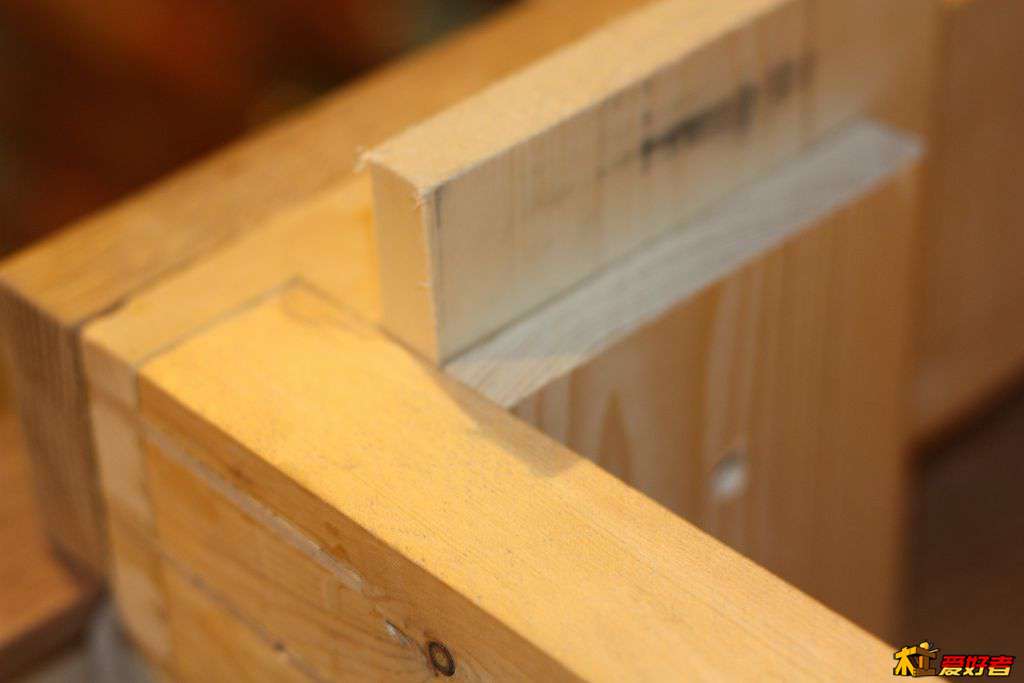

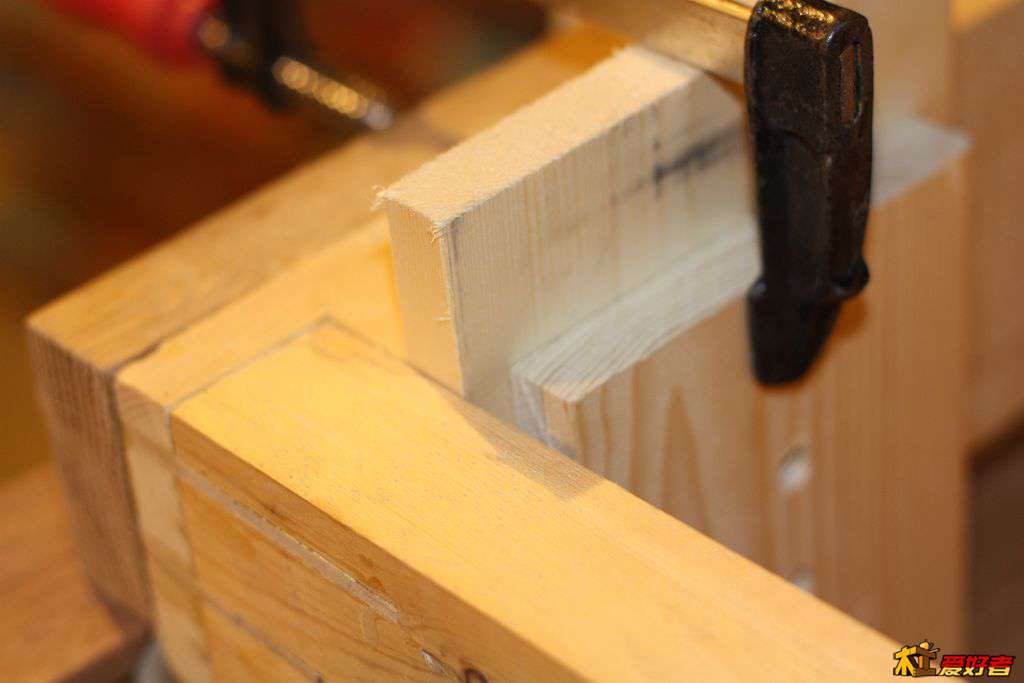

调整嵌片的位置，来来回回地摇齿轮，内框滑动最灵活的位置夹住，打螺丝钉。

实习木工老道 · 发表于 2013-10-20 12:27:14

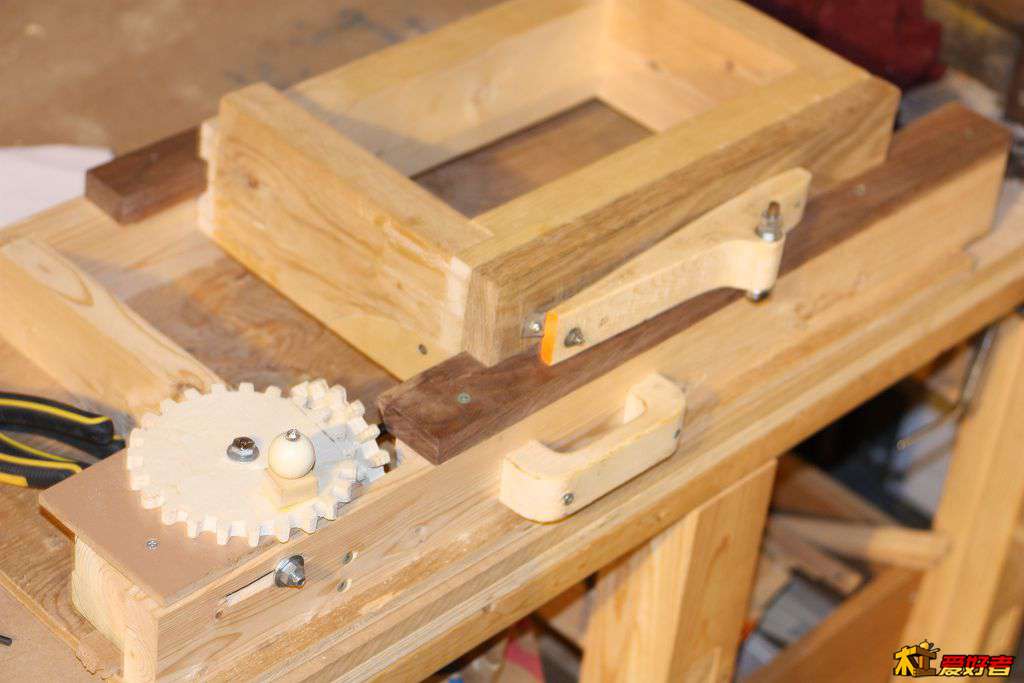

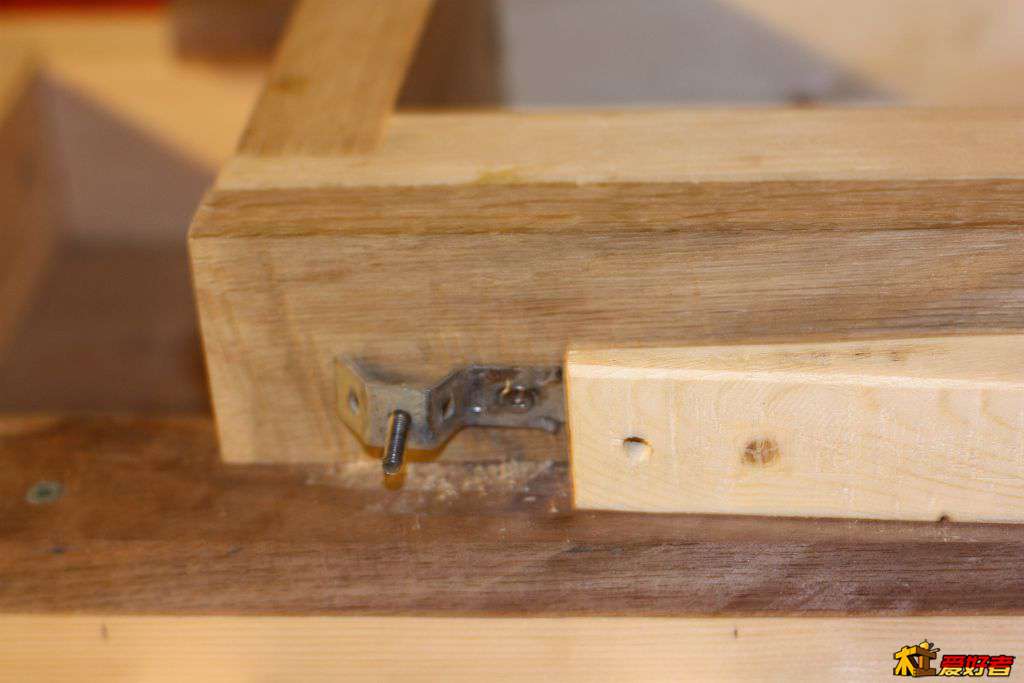

内框还是剩下一点点松动，要做这样一个弹簧装置拉紧内框。
这个古怪形状的木块细头跟内框有一点间距，调整细头处的螺丝可以调松紧。
下面有个轴承可以贴住外框滚动。

实习木工老道 · 发表于 2013-10-20 12:29:22

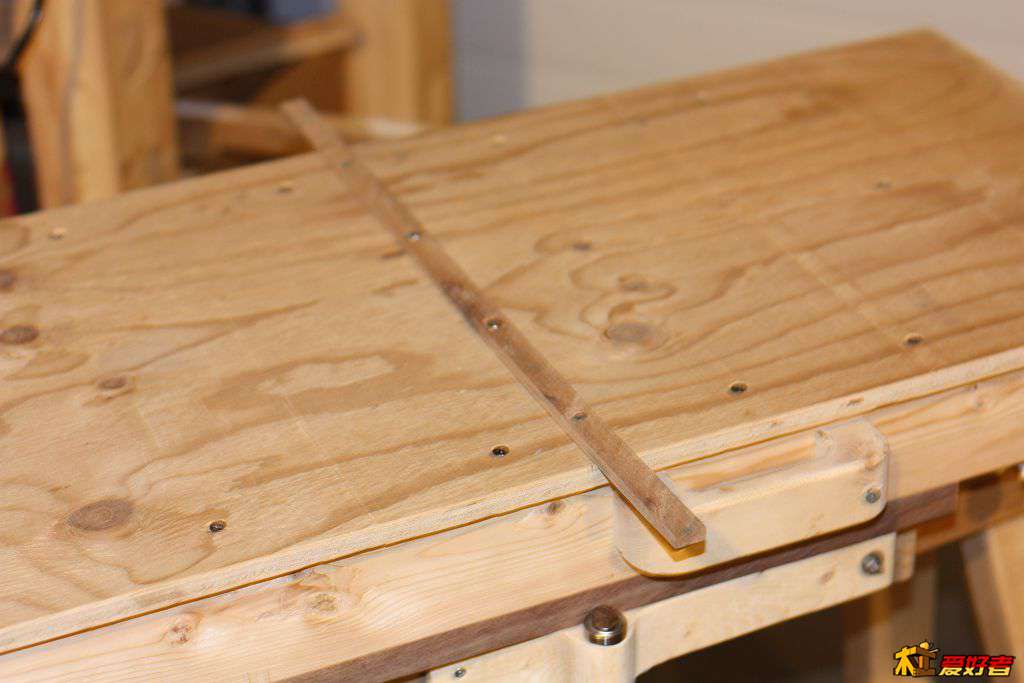

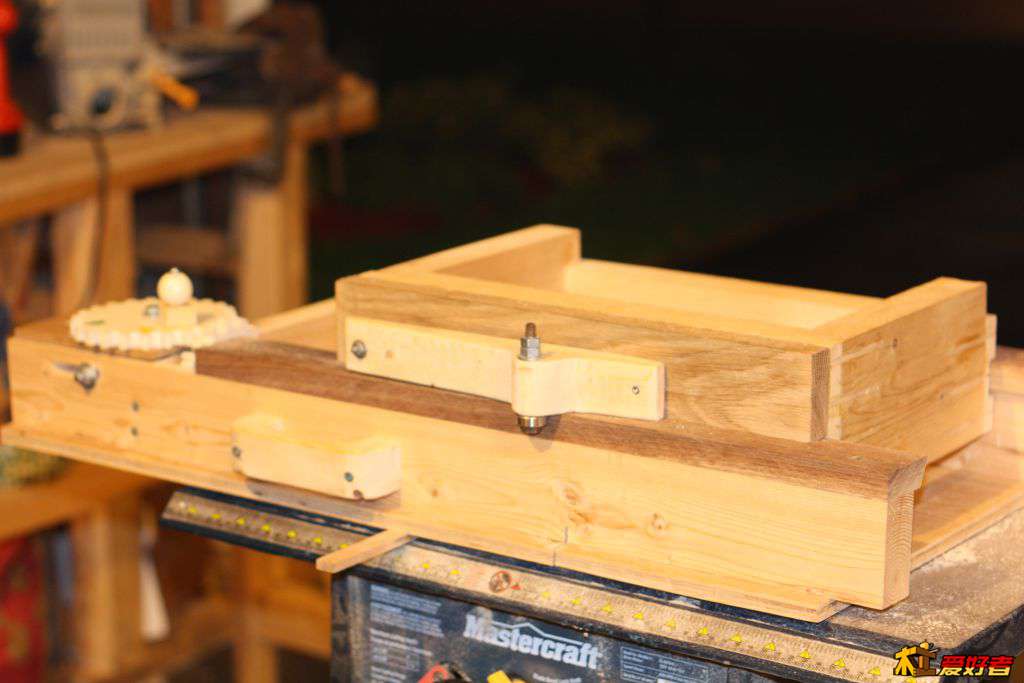

打上滑轨条，台锯上开口。

newnew007 · 发表于 2013-10-20 12:30:12

实习木工老道发表于 2013-10-20 12:19 0 c( U5 @0 r: m. M8 o2 V! b# i
啊，newnew007，你好。抱歉抱歉，Pantorouter的材料还没备齐，倒是先做这个玩玩。：）

你这机器真是使得不错？
你在加拿大那个省？

实习木工老道 · 发表于 2013-10-20 12:42:03

本帖最后由实习木工老道于 2013-10-20 13:06 编辑

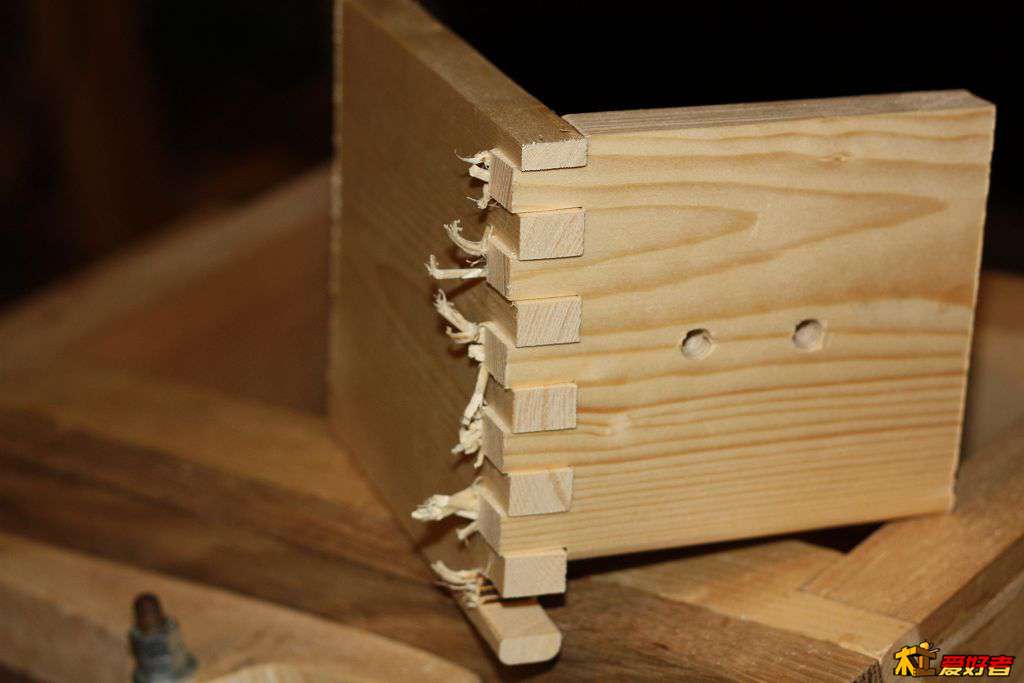

现在开始计算该怎么摇母齿轮，开榫卯。
我用的传动杆用卡尺量了一下，31圈是43.24mm。就是说子轮转一圈内框里的工件就移动1.395mm。
我的母轮23齿，咬合了12齿的子轮，所以母轮一圈23齿会移动2.673mm。
我们锯片厚度3.05mm，对应母轮26.24个齿。
假如打算转8圈一个周期，就是说，8圈的母轮对应一个榫和一个卯，我就应该这样做：

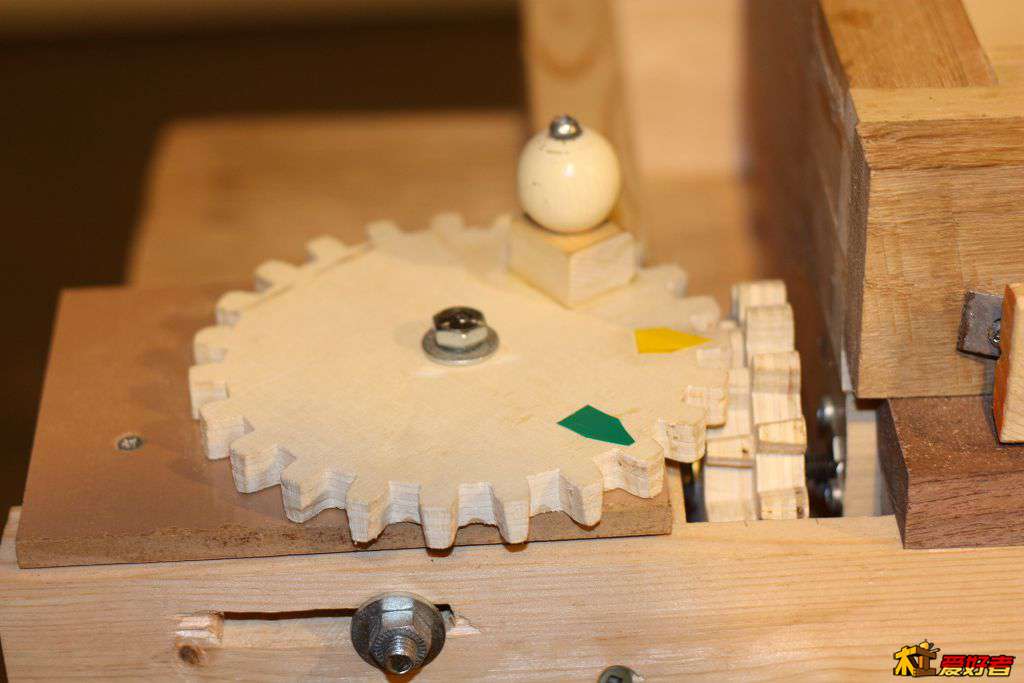

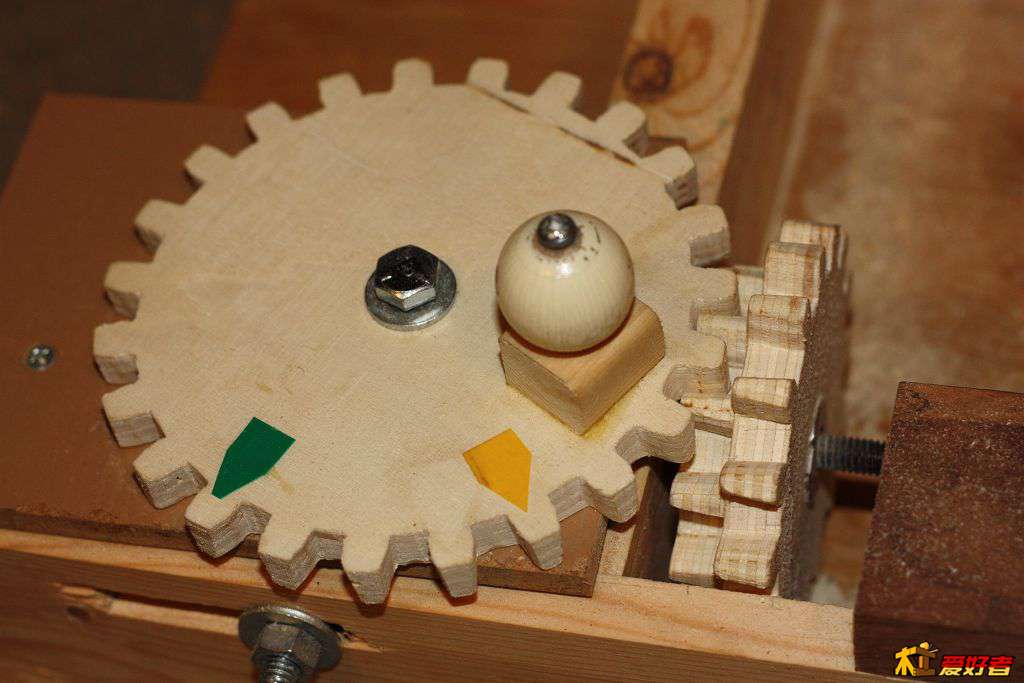

用蓝胶带标零点，割，转一圈，割，转一圈，割，转（23-（26-23）=20）个齿（黄胶带处），割，然后跳过4圈，循环。
要是大小不对，就多摇几个齿，少摇几个齿。
你要想设计花狸狐哨的榫卯位置，也成。
