学做指接榫推台

实习木工老道 · 发表于 2013-10-20 10:47:05

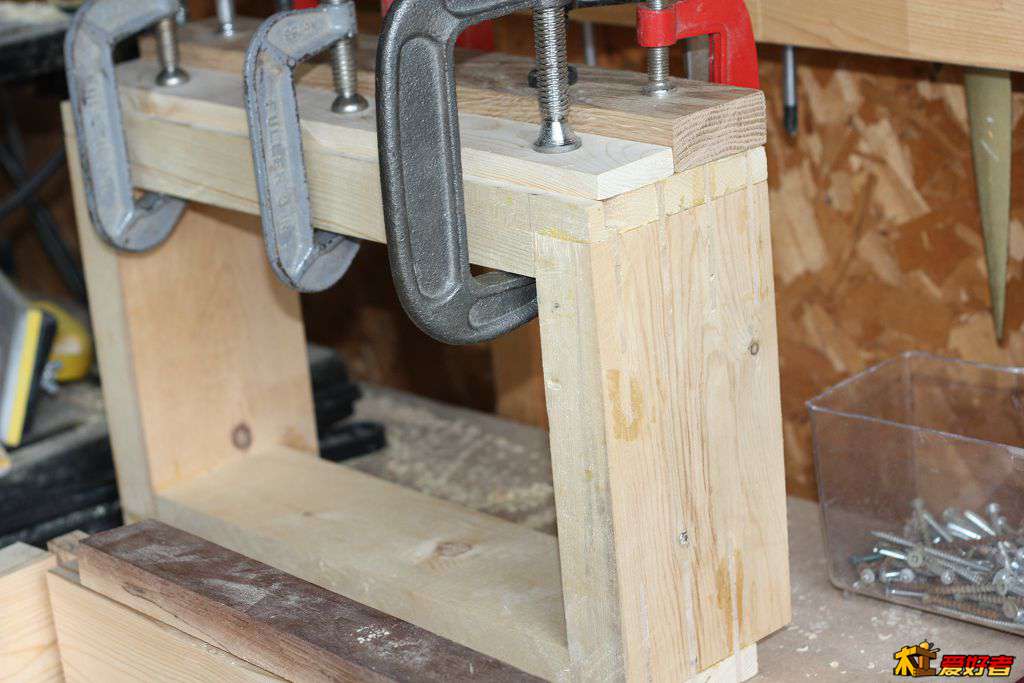

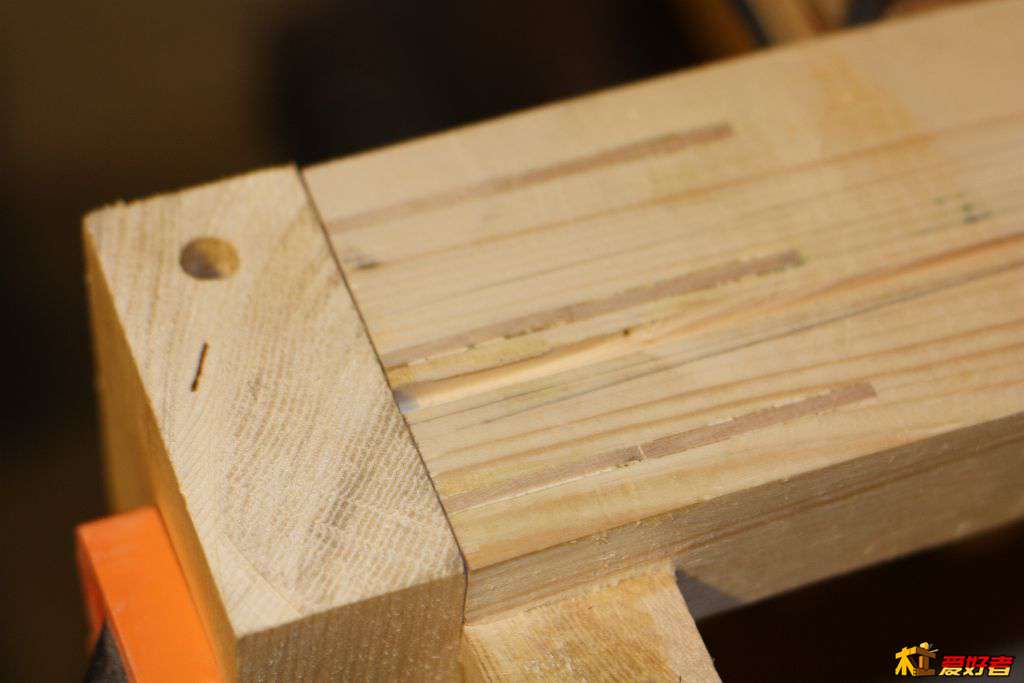

粘一块木板，盖住槽口，防止进灰

实习木工老道 · 发表于 2013-10-20 10:51:22

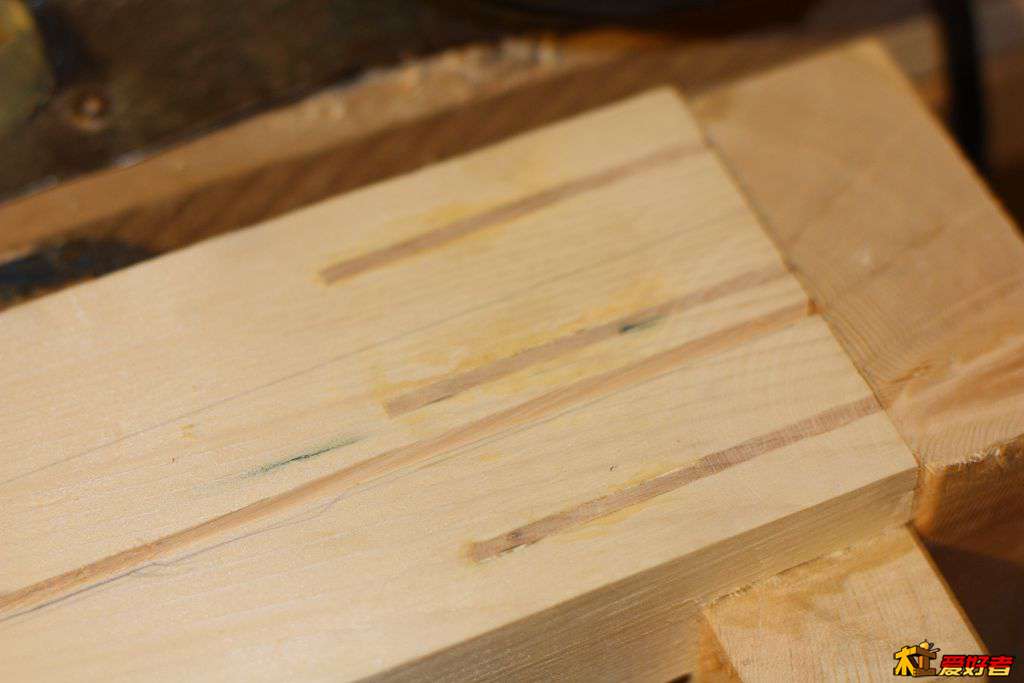

背面也要开个槽，用来滑动。
跟前面那个槽口一样，把内框抵在靠山上从台锯上推过去。
但不知哪儿弄错了，开出的槽口与画线不平行，看两个图中槽口离画线距离不一样

实习木工老道 · 发表于 2013-10-20 10:53:21

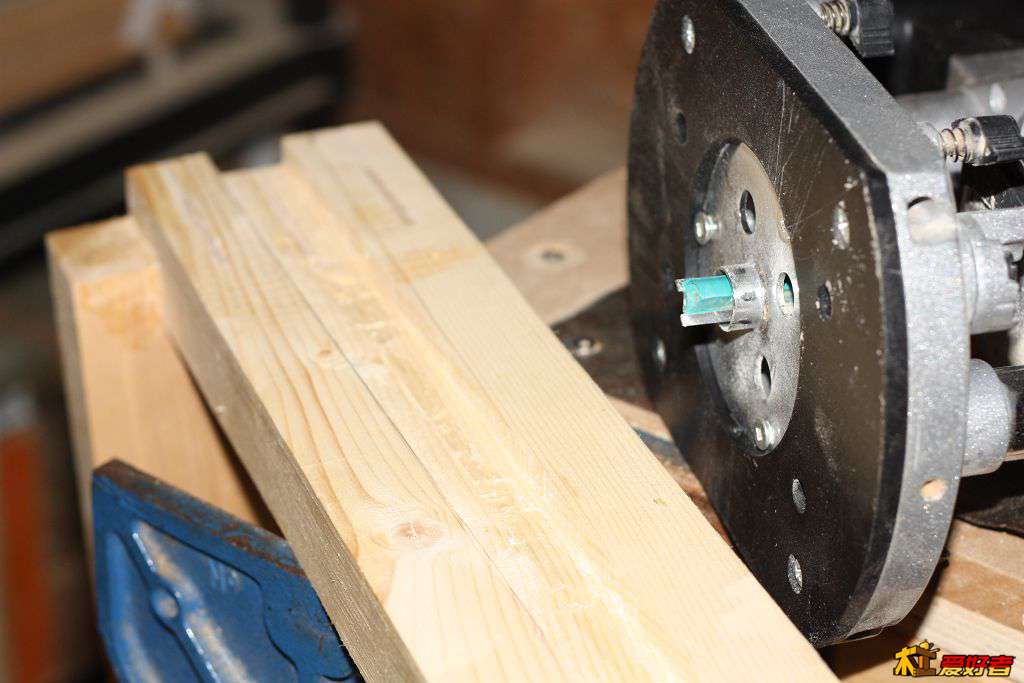

只好绑起来，用雕刻机（Router）开这个背面的槽口

实习木工老道 · 发表于 2013-10-20 10:54:43

本帖最后由实习木工老道于 2013-10-20 11:15 编辑

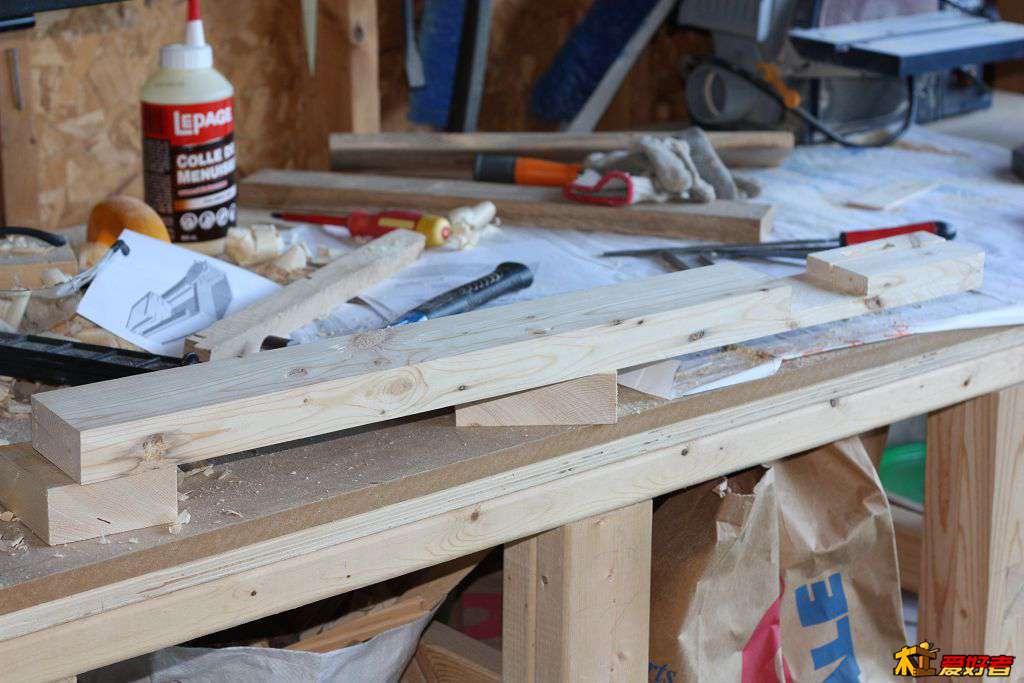

现在开始做外框。
这是一个长边

信科 · 发表于 2013-10-20 10:55:44

学习了！

xbguangsu · 发表于 2013-10-20 10:57:40

好东西，说得也比较详细

实习木工老道 · 发表于 2013-10-20 10:59:25

本帖最后由实习木工老道于 2013-10-20 11:01 编辑

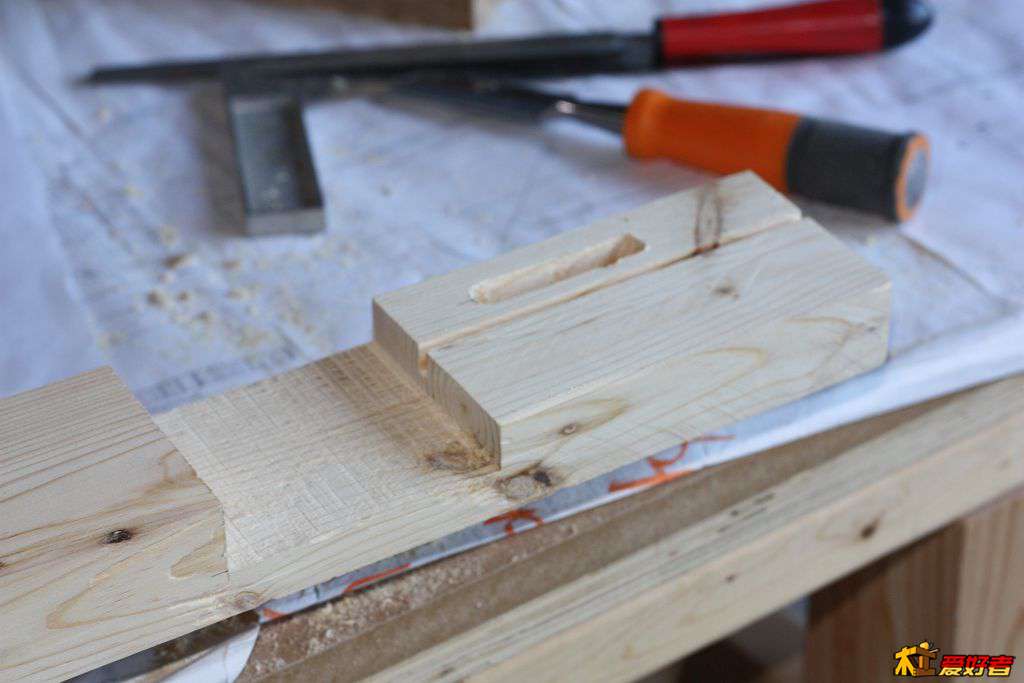

长边头上要用台锯切掉一块，还要打个扁洞。因为齿轮是绑在一个齿轮台子上面的，这个台子要可以上下左右调位置，开个扁洞可以让固定齿轮台的螺丝杆在中间活动，才可以调整齿轮台的位置。
那个小槽口最后没有用上。

实习木工老道 · 发表于 2013-10-20 11:03:57

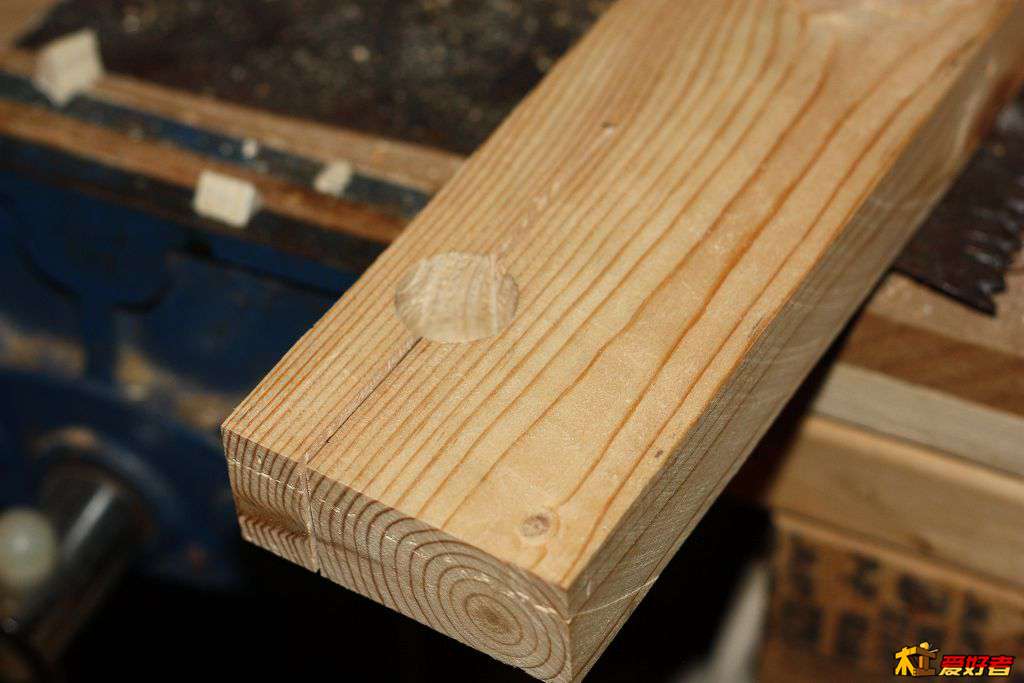

这是外框的第二个边，准备一个轴承（给传动杆的），开个一样大的洞。

实习木工老道 · 发表于 2013-10-20 11:06:15

再竖着切一条缝，这样塞进轴承后在侧边钉上螺丝钉后就可以把轴承卡死在里面了。
当然现在不忙，最后上这个固定螺丝。

实习木工老道 · 发表于 2013-10-20 11:07:33

外框底座，烂板子凑合

实习木工老道 · 发表于 2013-10-20 11:10:04

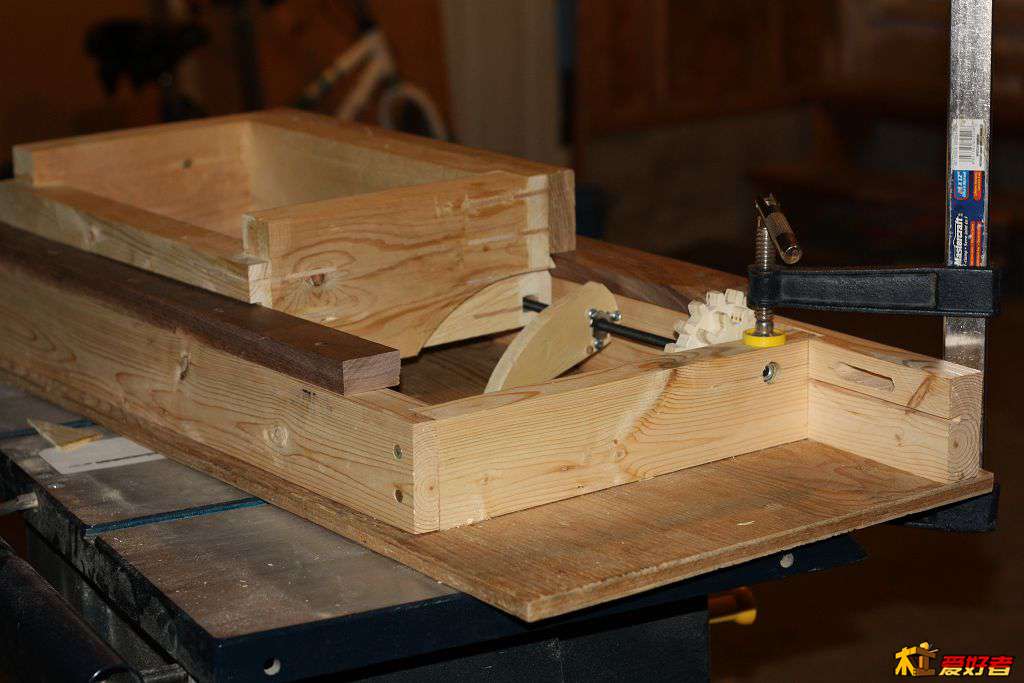

外框钉起来。忘记拍照片了，拿后面的图凑数，大家想像光有外框的样子吧。

实习木工老道 · 发表于 2013-10-20 11:17:51

啊哈哈，说我发帖到极限了，这个小时不能再发帖了。。。

实习木工老道 · 发表于 2013-10-20 11:20:11

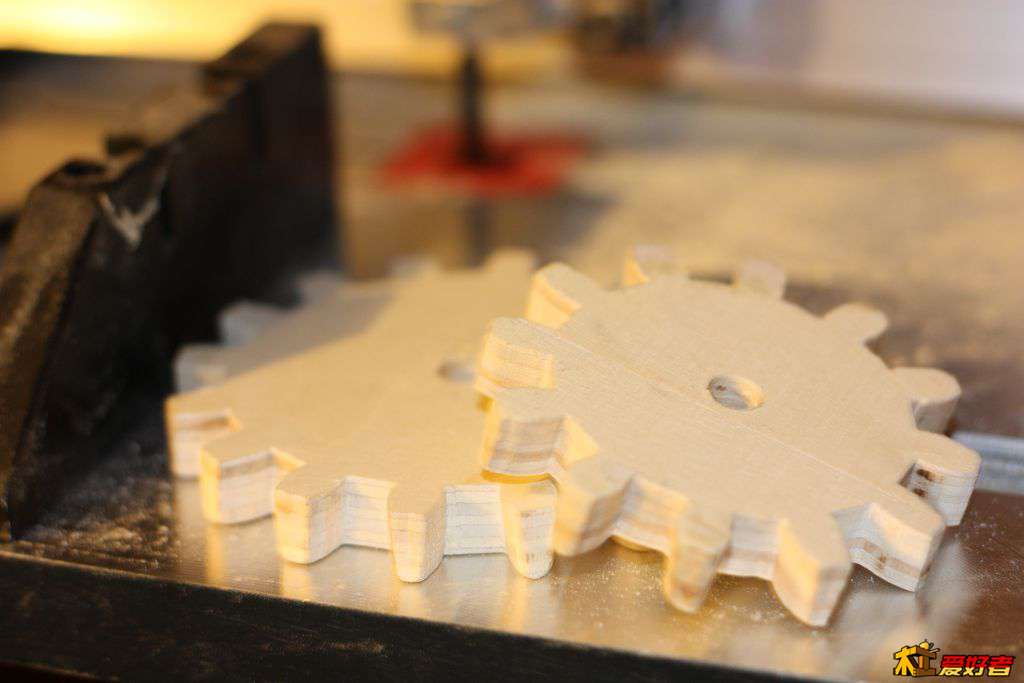

做两个子齿轮，大的16齿，小的12齿。

吐槽：好像时间过了，又可以继续了？

实习木工老道 · 发表于 2013-10-20 11:21:40

大的反面打三个洞，准备上三爪螺丝

又木堂 · 发表于 2013-10-20 11:23:05

看着复杂，还是这个简单

照猫画虎，做了个指接榫磨具，好用！
