学做指接榫推台

实习木工老道 · 发表于 2013-10-20 11:23:15

拧上传动杆

实习木工老道 · 发表于 2013-10-20 11:29:27

又木堂发表于 2013-10-20 11:23 ' n4 c5 m, ^' h
看着复杂，还是这个简单

这个灵活些，可调。而且我觉得很好玩

实习木工老道 · 发表于 2013-10-20 11:31:05

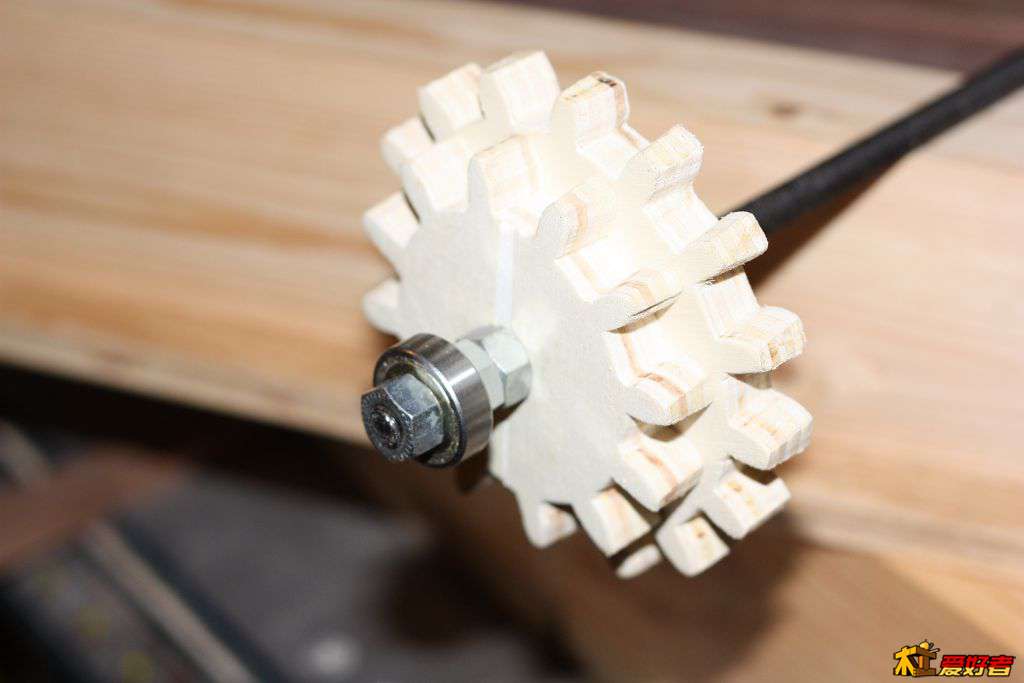

前面是小子轮和刚才那个轴承

实习木工老道 · 发表于 2013-10-20 11:39:59

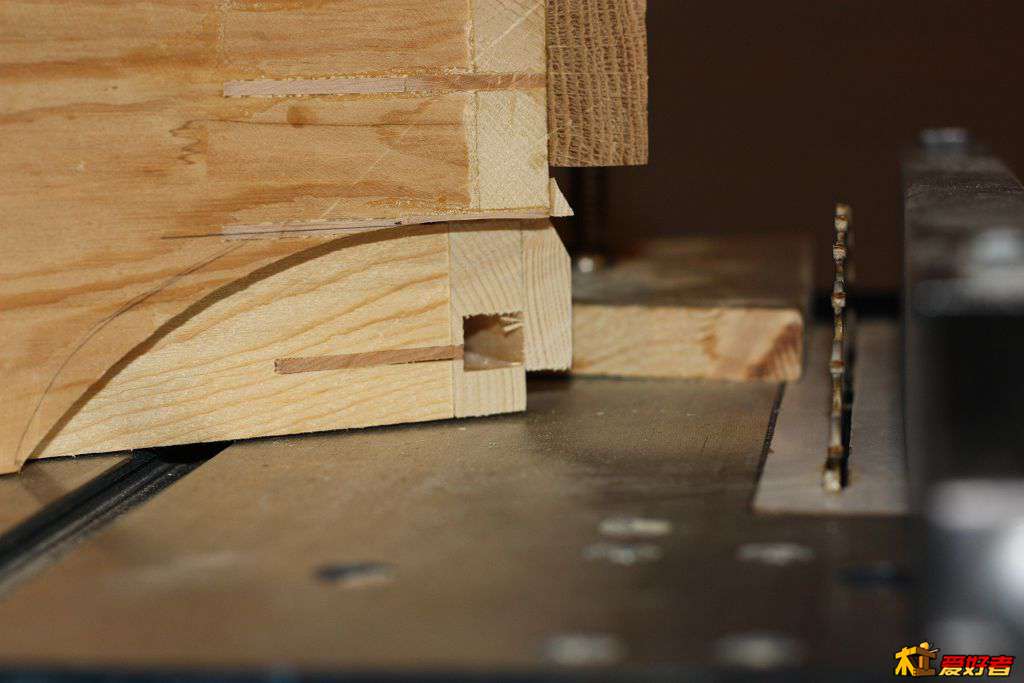

回到内框，用台锯切掉一块

实习木工老道 · 发表于 2013-10-20 11:43:39

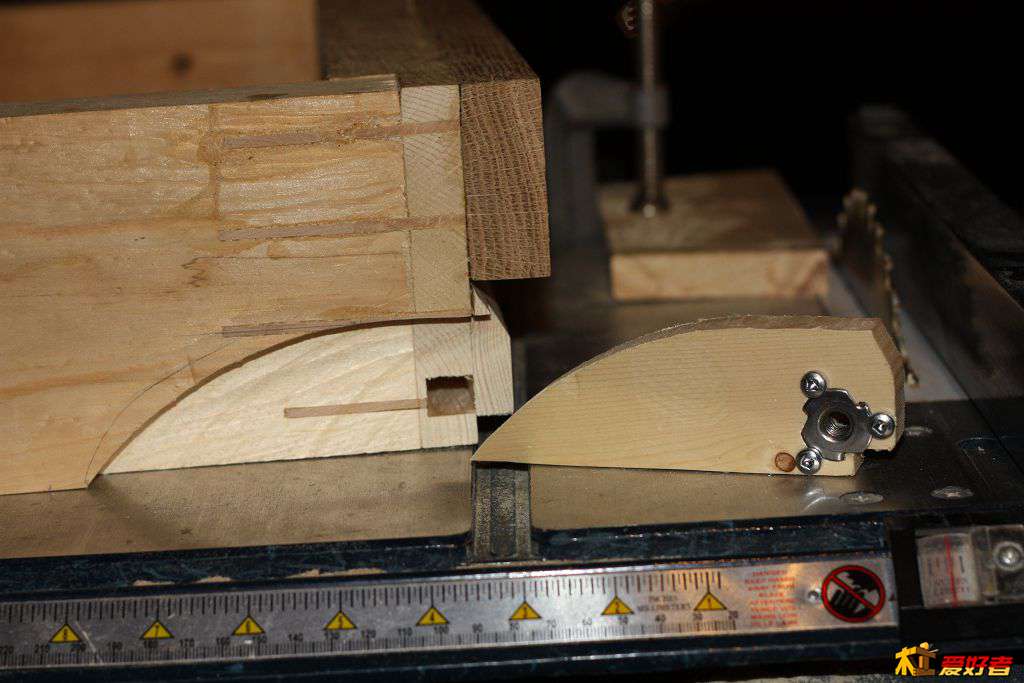

再切块差不多形状的，打上三爪螺丝。这块板最后要嵌进去的，做成分开的是为了好调整传动杆的位置，让内框滑动最佳。要是直接打洞上三爪螺丝，位置不对可能会卡死的。

实习木工老道 · 发表于 2013-10-20 11:46:04

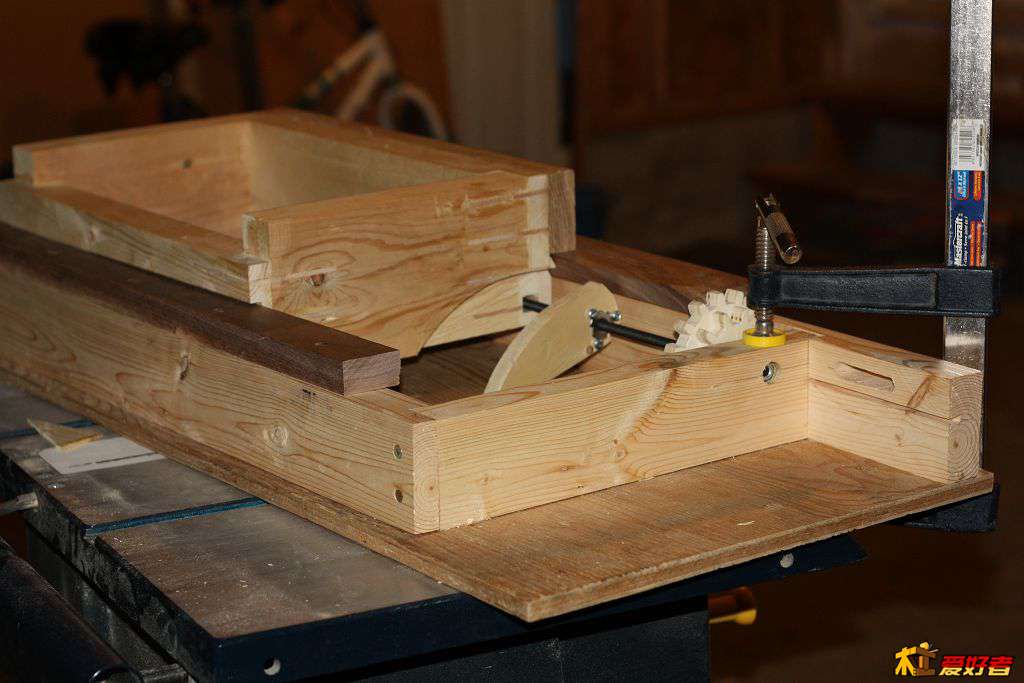

传动关系就是这样，子齿轮转动（其实是母轮带动的），就旋转中间的传动杆，推动内框

实习木工老道 · 发表于 2013-10-20 11:46:59

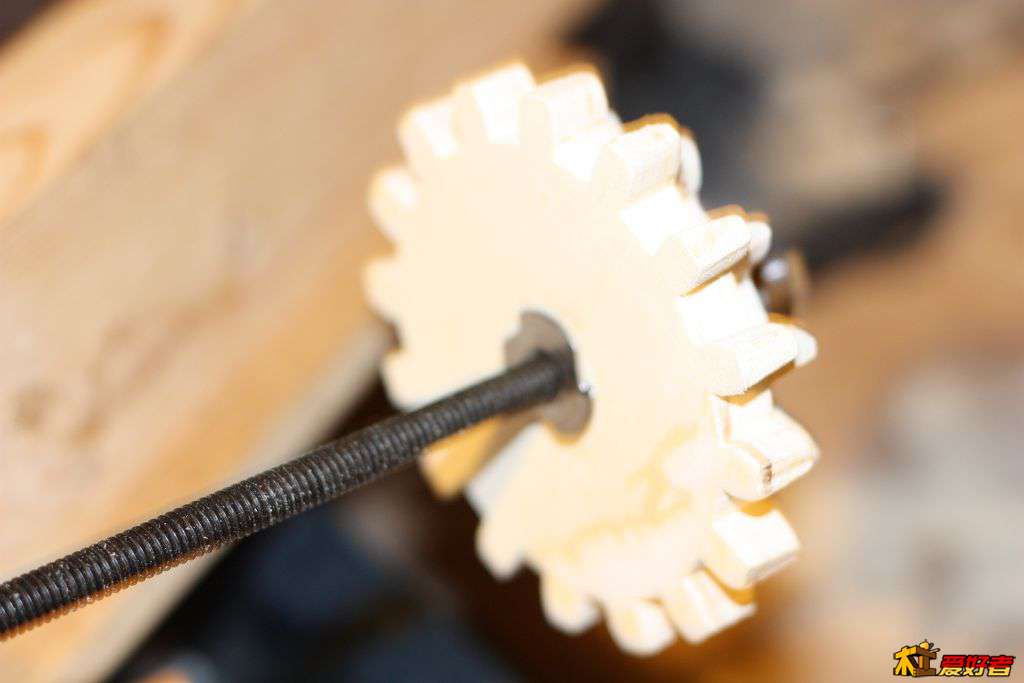

来张特写

实习木工老道 · 发表于 2013-10-20 11:50:41

准备做母齿轮的台子。

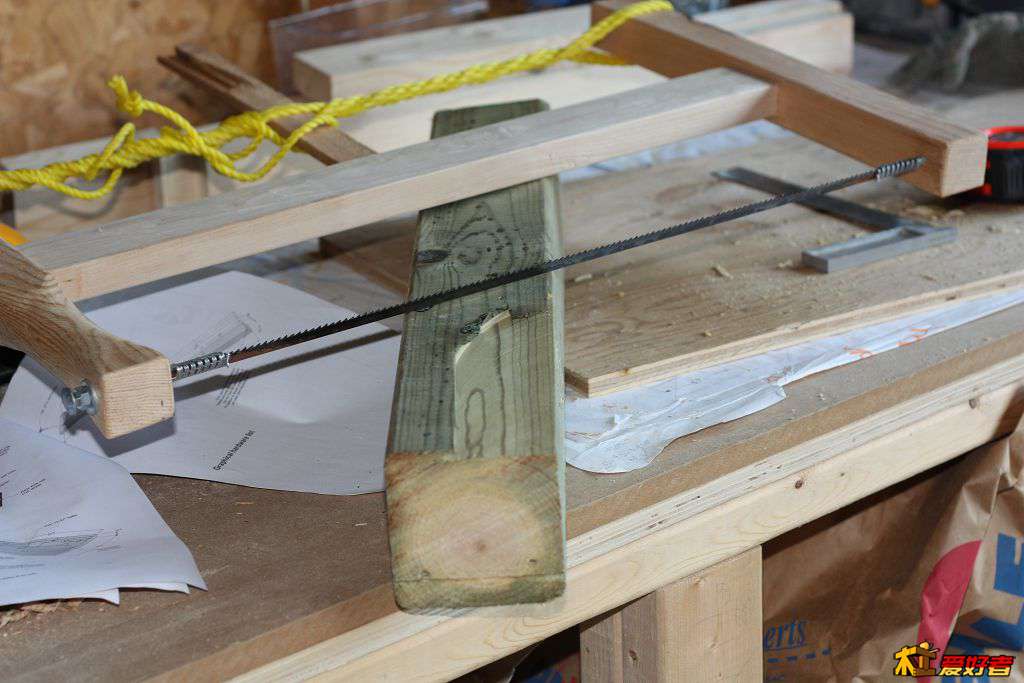

要切块方块，太高，台锯割不到头，只好做个框锯手动割。
不会做框锯，很难用。不过割这个还成。

再次吐槽：又被拒贴了好几次，再不成就下次发了。。。

实习木工老道 · 发表于 2013-10-20 11:52:42

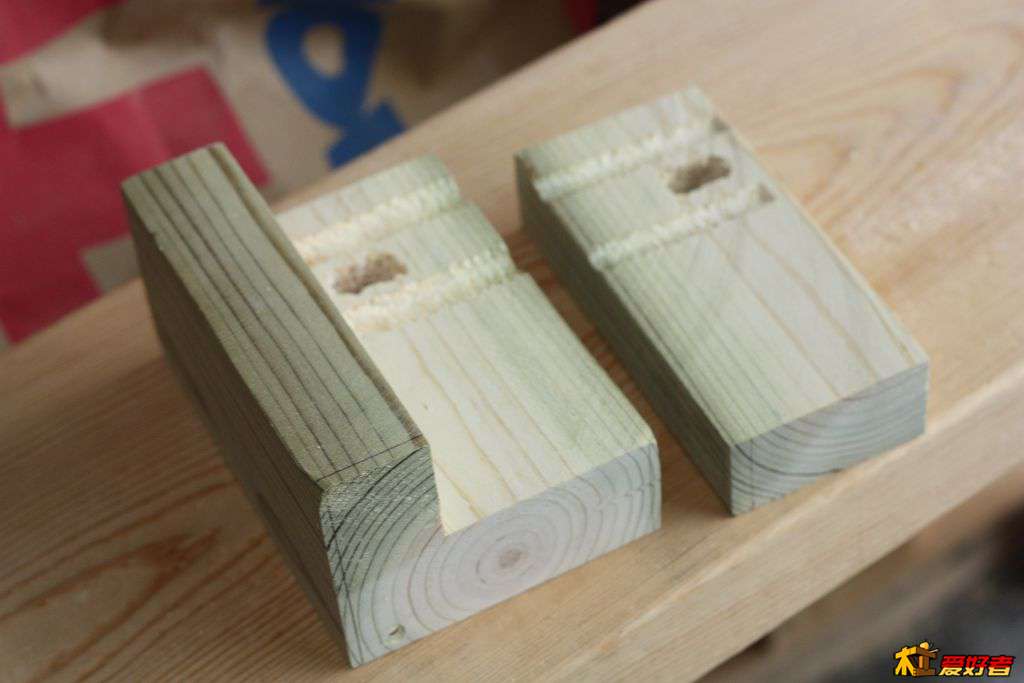

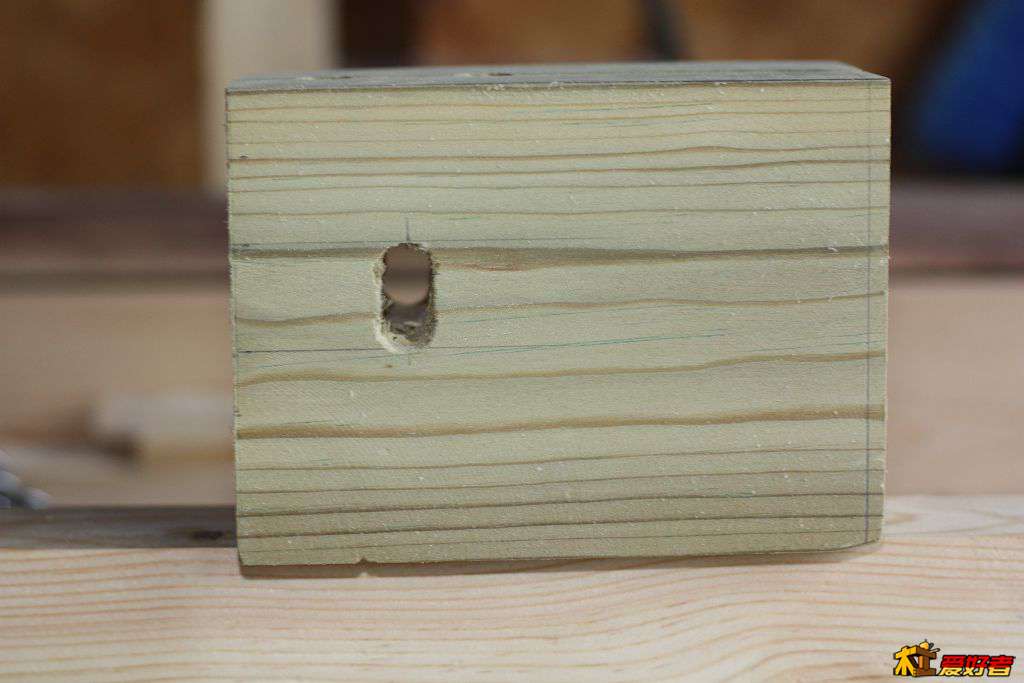

同样打上扁槽，这次是上下的，可以让台子上下动。

实习木工老道 · 发表于 2013-10-20 11:54:50

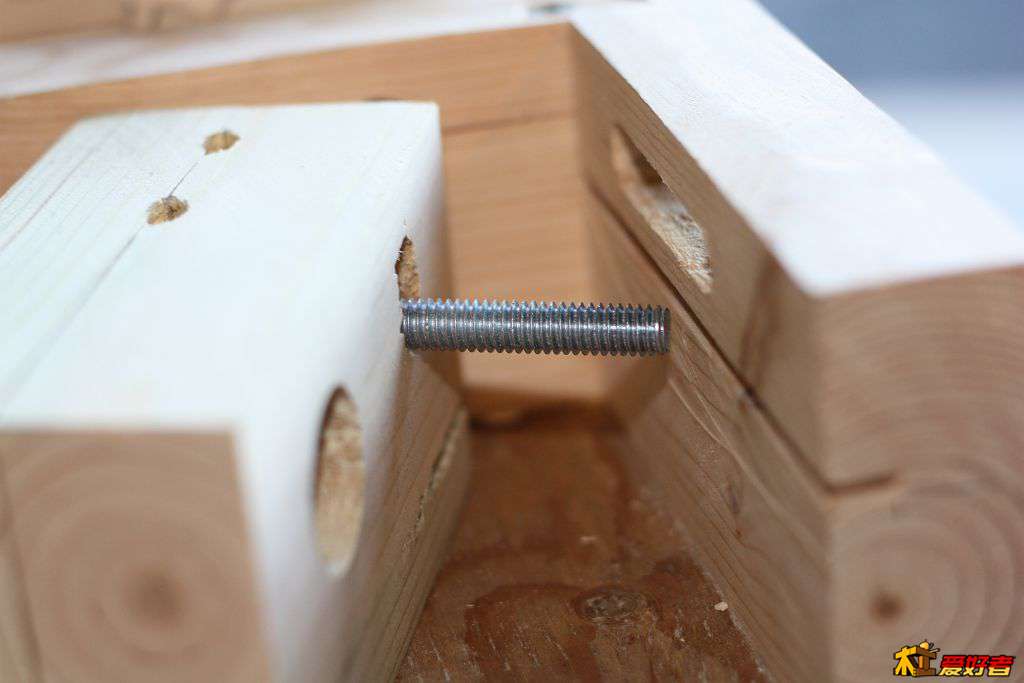

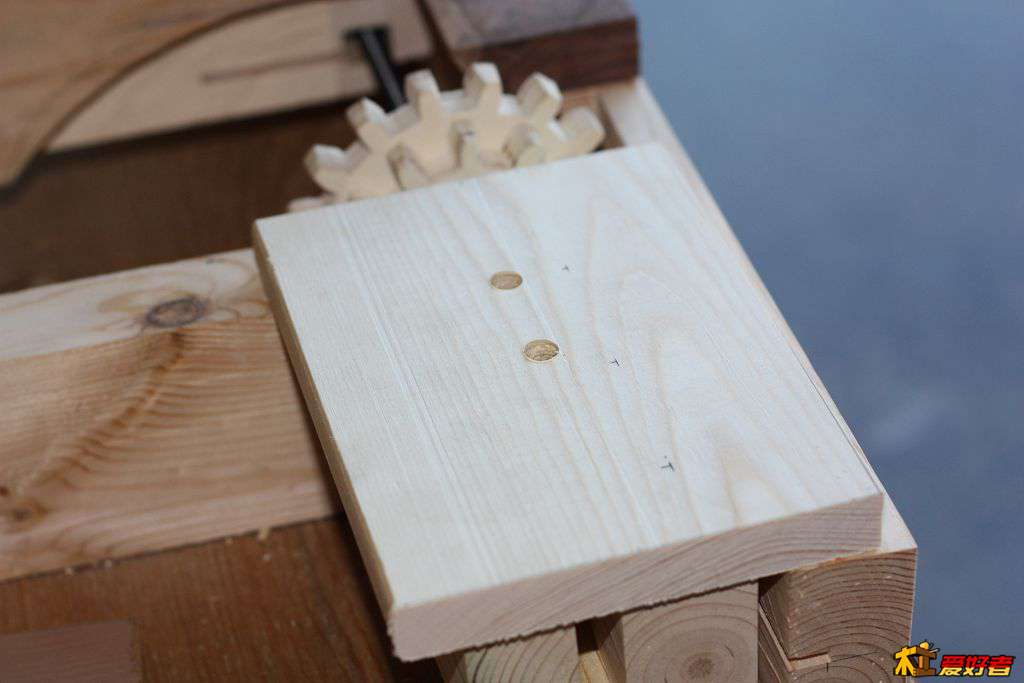

上面钻两个洞，用来绑母齿轮。两个洞对应两个子齿轮，就是说把母齿轮换洞就可以咬合上不同的子轮了。

实习木工老道 · 发表于 2013-10-20 11:57:47

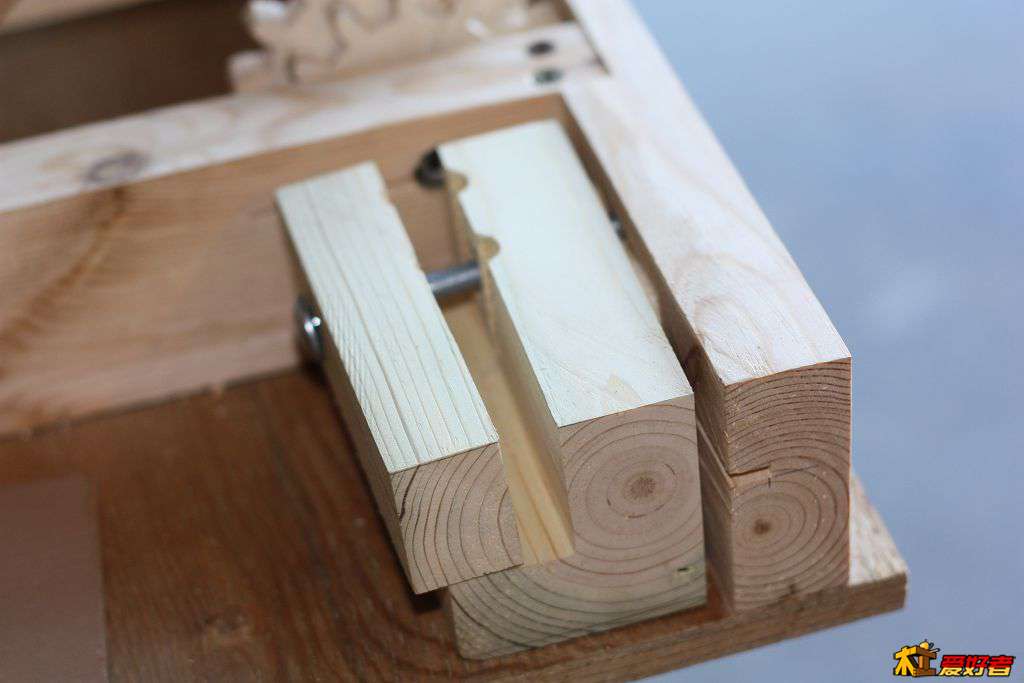

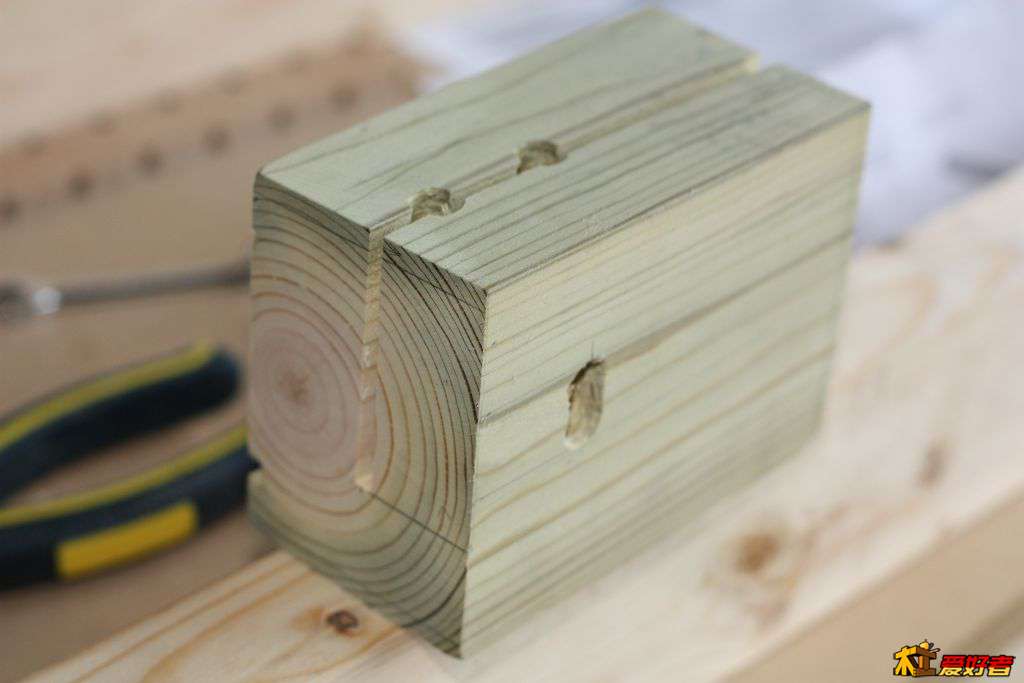

剖开，装上螺丝，准备夹母齿轮。
这个台子既可以上下动，又可以左右动，调整好位置，拧紧螺丝就可以了。

alin999 · 发表于 2013-10-20 11:58:11

mark 马克了

figust · 发表于 2013-10-20 12:00:35

虽是加拿大木友，但做这个Screw advance box joint jig确是本坛第一人，而且附图有这么详细，真是牛！我也早就想做，特别佩服这名加拿大木友的天才，每周像追剧一样看他的视频也有两年了，虽然我也很想免费获得plan，但我还是建议不要分享plan，我看过2010年媒体对Matthias Wandel的采访，他说他已经辞掉了软件工程师的工作，专心在家搞网站，通过销售woodgears.ca 上的plan，每周可进账3000～4000刀，再加上原本自己软件方面的专利销售，基本收入没什么愁的，时隔三年的今天，他应该卖得更好吧。我想这在国内恐怕很难实现，只要一售出，必定有人挂到网上，随后谁都不愿去有偿使用，楼主有plan，就不要问楼主要分享了，尊重版权是创造发明得以推动的保障，也是对原作者本人和他意图的尊重

实习木工老道 · 发表于 2013-10-20 12:01:08

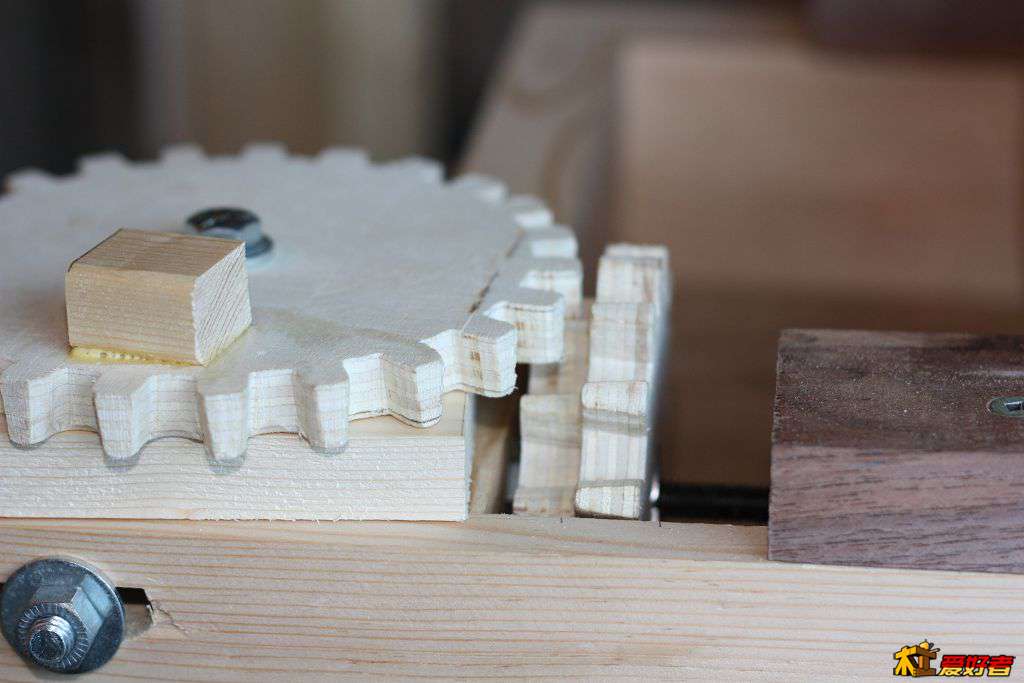

切块方板，垫上母轮，啊呀，方板太厚了，咬合不上了。

实习木工老道 · 发表于 2013-10-20 12:05:52

figust 发表于 2013-10-20 12:00 4 p" ~$ ?0 x# X
虽是加拿大木友，但做这个Screw advance box joint jig确是本坛第一人，而且附图有这么详细，真是牛！我也早 ...

谢谢。
Matthias 确为天才。我们应尊重他的劳动。
