"立体多段曲线布管法" 保证你室内的电线轻松穿管

平淡人生梦一场 · 发表于 2013-10-25 20:07:13

本来过阳角一个90度现在成了两个90度，真是很闲。

cctvcctv · 发表于 2013-10-25 22:11:52

本帖最后由 cctvcctv 于 2013-10-25 22:23 编辑

平淡人生梦一场发表于 2013-10-25 20:07 . {9 _* Z5 f0 l2 F/ v/ ~
本来过阳角一个90度现在成了两个90度，真是很闲。

   电路管线在阳角的两面墙面上管,按通常直来直去的布管方法只必须布一个直角拐弯,就是加个90度的弯头;但是这个直角拐弯就是造成电线穿管的障碍,这个直角拐弯在电线布线中就是大家通常所说的死角.

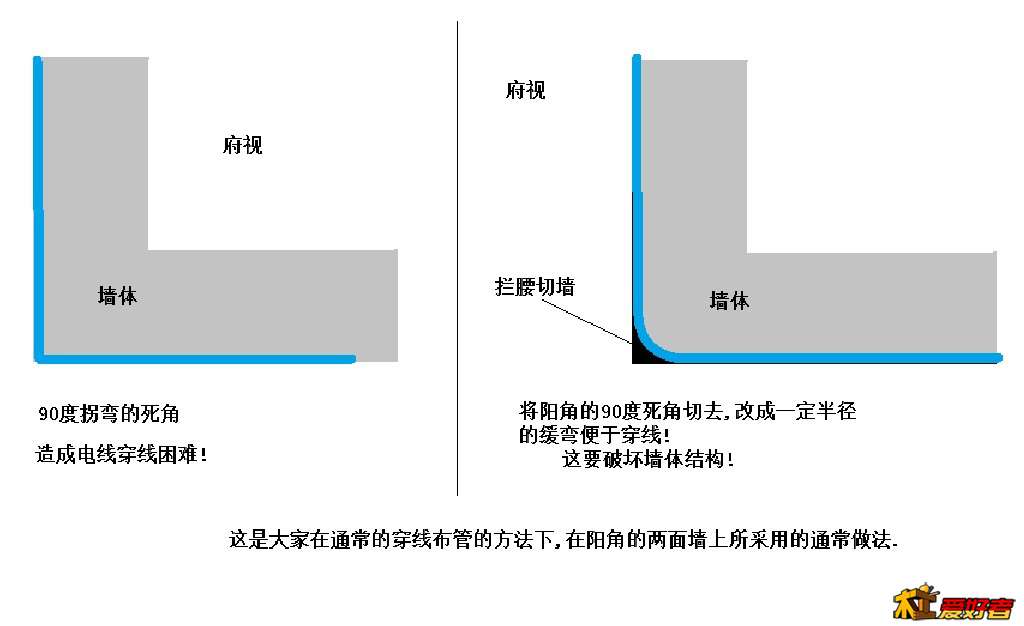

   按照大家通常直来直去的布管方法,如果想迈过这个直角拐弯的死角,只有给这个90度的阳角拐弯处加大一定半径的拐弯,那只有把这个阳角的墙角给硬生生的切深进去,深切一个一定深度的线槽来,才能做成一定半径的缓弯,才能保证电线顺利的从线管中穿过.但是在实际的布管工程,采用这种方法就会严重的破坏墙体结构.如果是在承重墙体阳角的两面墙上必须要进行电线布管,而采用这样拦腰深切的方法切出一道深槽来方便布管的话,那又有几人敢去做呢?见图中所示意的情况!在建筑结构中,往往承重墙的阳角上就布有主要的加强钢筋,采用拦腰深切一定深度的电线管槽时,怎样保证不会切断阳角上主要的承重钢筋呢?!!.
   用立体多段曲线布管法在阳角的两面墙上布管穿线,要在阳角的两面墙上各做一个一定半径的异面空间90度拐弯, 虽然采用这种方法麻烦一些,但不会造成电线穿管中遇到的90度死角拐弯而无法穿线的问题,自然就不会造成电线穿管的困难,更不会产生需要深切阳角的墙角而破坏墙体结构的危险现象.

bg5duc · 发表于 2013-10-26 11:10:19

值得学习，可以实践

yoso · 发表于 2013-10-27 17:23:00

线管转角是用弯头的。。不是那种直直的90度///

cctvcctv · 发表于 2013-10-28 12:01:32

yoso 发表于 2013-10-27 17:23
5 U {3 D2 `4 B! J9 h: U8 e# h线管转角是用弯头的。。不是那种直直的90度///

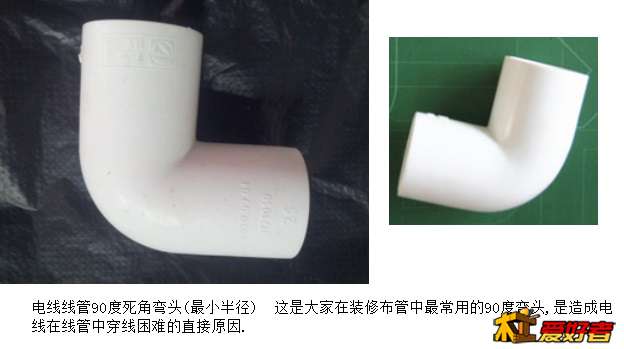

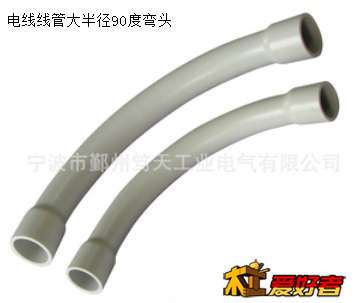

   在当前,市场的电线线管弯头就只有两种90度的线管弯头:1是90度的直接死角弯头(最小半径或称为无半径弯头),2是数倍于管径的缓弯大半径弯头.
   在阳角的两面墙上或阴角的两面上布电线线管,只要你按照直来直去的常用布管方法,在过90度的墙角时:
   方法1--如果为了不破坏墙体或楼板结构,不需要深切线管的管槽,使用"90度的直接死角弯头"就会直接造成穿线困难.装修后的后期维护换线更是困难.

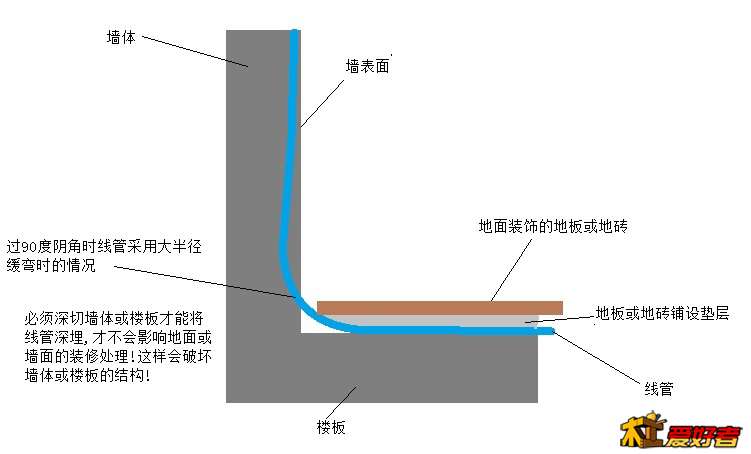

   方法2--如果为了避免穿线困难,使用数倍于管径的缓弯大半径弯头,必须深切墙体或楼板才能完全将大半径的弯头埋处墙体内或楼板内,才不会影响墙面或地面的装饰处理,这样的后果是严重破坏了墙体结构或楼板结构.如图所示!
   这两种情况就是我在本帖33楼所画的图片中所示的情况.所以,按照通常的普通布管方法,不论你是采用上述的方法1或方法2,都会产生不良问题.
   而采用"立体多段曲线布管法"其实就是将两个数倍于管径的缓弯大半径弯头分布于阳角或直角的两面墙上并连接起来,形成一个异面空间的"S"形,改变了电线的走向,从而保证了电线能轻松的穿过90度的阳角或阴角,此法根本就不需要深切墙体或深切楼板就能将线管埋在管槽中.如我在本帖17楼与21楼的图片中所示的情况.
