"立体多段曲线布管法" 保证你室内的电线轻松穿管

cctvcctv · 发表于 2013-9-22 20:18:41

   我看到网上有许多网友的电路管线铺设都采用直来直去的铺设方法,在整个线路中的直角拐弯非常的多,几乎人人都讲电路穿线很麻烦.在现实中几乎全国的装修工程施工中铺设电路的方法都是如此的一样,铺设好电路管线后,都存在穿线困难现象.
   在此,我给大家介绍一种穿线比较轻松的电路管线铺设法---立体多段曲线布管法.这种方法能在墙面工程与地面工程装饰完工的情况下都能轻松穿线的方法.
   "立体多段曲线布管法",其具体的原理与操作方法就是:在两个相互垂直的墙面之间或墙面与地面之间,铺设的电路管线以两段或三段大半径曲线在异面空间进行连接.讲得再直白一点:就是相互垂直的两个面,各画一段曲线,并将它们连接在一起,避免产生直角连接,就是将一个"s"的两段相反的曲线拧成了90度."立体多段曲线布管法"的曲线半径以护线套管直径的25倍以上为佳.
   这样就可以保证一根线管铺设在两面墙上或三面墙上都能畅通无阻的穿线,能保证你在整个墙面或地面装饰处理完成后,最后来穿线都不成问题.采用此法,如果是穿硬线,可将要穿管的电线全部绑在一起,一下就能从穿入口送到穿出品;如果是采用软线,需先穿一根细钢丝,然后将需要穿管的软线全部绑在一起,就能轻松拉出.
   不过采用立体多段曲线布管法要比通常的穿线方法要多费一点线,而且在设计上比较考验设计者的空间立体感观!
   对于主要电路铺设必须走室内铺设的装修工程来讲,这方种"立体多段曲线布管法"是目前保证穿线\换线最佳的设计铺设方法.
   如果,对于所铺设的电路主干线不从室内走,各室内只接电路末端分支路的装修工程,"立体多段曲线布管法"就失去了其优点作用.

凉山好汉 · 发表于 2013-9-22 20:31:47

第一次坐沙发啊，高兴，有图就好了

神话无名 · 发表于 2013-9-22 21:32:16

没有看懂,有图就好

迷上木艺 · 发表于 2013-9-22 22:07:48

我也没看懂/还是有图最好

唐三彩 · 发表于 2013-9-22 22:24:19

这个方法不错，又学会一种布线方法。多谢楼主。不过在墙上开槽不易啊

cctvcctv · 发表于 2013-9-22 22:59:28

本帖最后由 cctvcctv 于 2013-9-22 23:07 编辑

迷上木艺发表于 2013-9-22 22:07 ) b( n0 s% e% o2 [) u
我也没看懂/还是有图最好

   看不懂"立体多段曲线布管法"原理的网友,请你们拿一段长度1米左右的铁丝或硬电线,弯一个大大的字母"s",再将弯好的"s"靠在两面墙之间的墙角上,将"s"的一下两部分曲线分别贴在墙角的两个墙面上,同时也将"s"的中间段贴紧在墙角线上,然后看看一条完整的曲线是怎样从一面墙到另外一面墙面上的!
   你们做了这个弯"s"的游戏后就会明白什么叫"立体多段曲线布管法"原理.
   这种"立体多段曲线布管法"原理,在标准的民用建筑规范中没有;它是本人在首次家装中画墙画时无意间发现的.到目前在全国仅有极少数的人使用过这种方法来做电路的布线.我在这里介绍后,希望能解决大家在装修中电路穿线的难题.

   实再不想动手用铁丝弯"s"的网友,你们拿一张打印纸,在纸上画一个大大的"s",然后顺着"s"的中间直线段将纸折成直角形,再观察一条完整的曲线是怎样从一面墙到另外一面墙面上的!这样也会明白"立体多段曲线布管法"的有理!

h797 · 发表于 2013-9-22 23:07:45

兄弟，你太有才了

zghsgi · 发表于 2013-9-23 07:28:59

我觉得也没什么特别的优势，不知道是不是我理解的有问题。总的来说，线管布设的时候最好就测试一下容不容易穿线

changhushuiku · 发表于 2013-9-23 08:33:28

有图更直观易懂。

cctvcctv · 发表于 2013-9-23 11:00:56

本帖最后由 cctvcctv 于 2013-9-23 11:06 编辑

zghsgi 发表于 2013-9-23 07:28 9 ^/ j) }% w: o( r
我觉得也没什么特别的优势，不知道是不是我理解的有问题。总的来说，线管布设的时候最好就测试一下容不容易 ...

   那你不如找一段两米长的线管在阴角或阳角的两面墙上试试,看看这种"立体多段曲线布管法"能否让你轻松的穿线.
   同时,你在相同的一个阴角或阳角的两面墙上按直来直去的普通布管方法来铺设线管,然后穿线.用两种方法对比你就知道效果
了.
   在不使用"立体多段曲线布管法"的情况下, 当前有几人能站出来说他能在不深切管沟的情况下,在阳角的两面墙上先布线管然后能保证让电线轻松在阳角的两面墙上穿线?
   当前有几人做过可以从阳角的两面墙上先布管然后轻松穿电线的?

cctvcctv · 发表于 2013-9-23 11:16:14

changhushuiku 发表于 2013-9-23 08:33
/ i2 H$ A# T8 I' Z有图更直观易懂。

   拿一张打印纸,在纸上画一个大大的"s",然后顺着"s"的中间直线段将纸折成直角形,不管折成阴角或阳角都行,观察一条完整的曲线是怎样从一面墙到另外一面墙面上的!
   如果,你用这个最简单的办法都无法理解"s"所起的作用,可能你真的就永远无法理解"立体多段曲线布管法"的原理了!
   因每个人的立体空间感知能力不同;所以,有的人很难看懂一个零件的"三视图",而有的人不用讲三视图的原理也能轻松的看懂三视图.这是因人而宜!

tear514 · 发表于 2013-9-23 14:23:03

你太有才了这是一种很不错的方法

peteron168 · 发表于 2013-9-23 15:25:58

完全明白了LZ的意思，但是：
1，现在电工开槽，不管上墙上还是地上，都是用切割机割好线条再用电镐开槽，曲线难度大，估计没人愿意做；
2，曲线布局会造成后期找不到准确的管线位置，有可能钉个钉子就会断路。

先想到这些，先交流。。。

cctvcctv · 发表于 2013-9-23 15:43:38

本帖最后由 cctvcctv 于 2013-9-23 15:44 编辑

peteron168 发表于 2013-9-23 15:25
- Y, d+ i6 x. K& e完全明白了LZ的意思，但是：+ K4 \8 J0 a3 ]( f @, S/ t
1，现在电工开槽，不管上墙上还是地上，都是用切割机割好线条再用电镐开槽，曲 ...

1---在现在装修中,用电凿(冲击凿)或冲击钻开曲线槽并不难呀!怎么会开不了曲线槽呢?
2---你既然要做立体多段曲线布管,你不墙上面或地上布管后,不为日后的家装维护做測繪图呀?
不管是否用立体多段曲线来布管,为了保障日后的家装维护的安全性\可靠性\经济性,通常都要将暗埋的各种线路(水电气线路)做实际的測繪图留底.不然你即使是埋的直线管路,没有准确的管线定位图纸,日后作装修后期的维护同样也会出现找不准原有的暗埋管线而钉断线的问题.这不是立体多段曲线布管本身的问题,是装修工程是否规范的问题.

害虫 · 发表于 2013-9-23 22:43:56

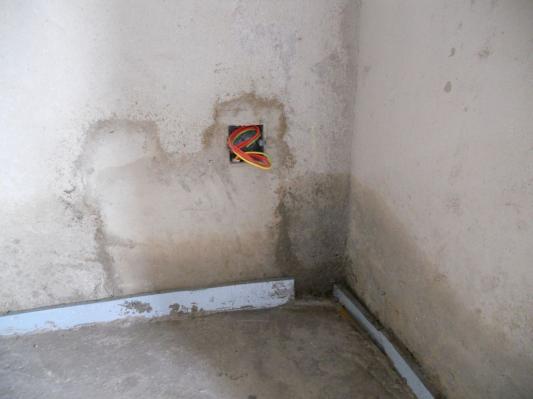

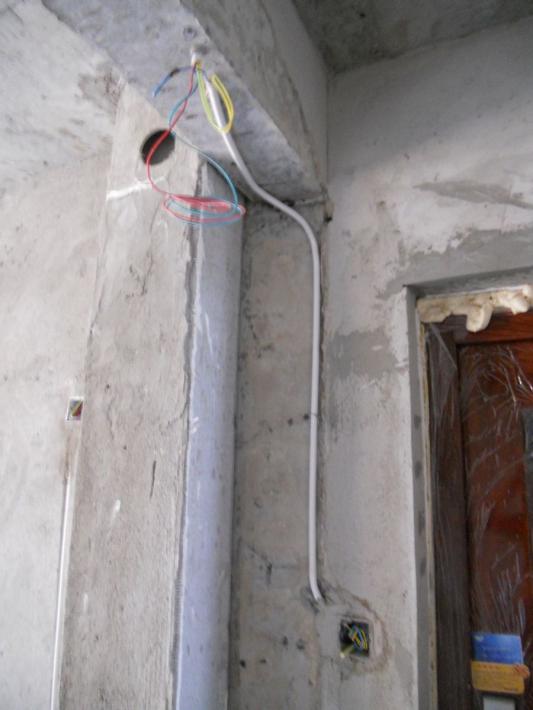

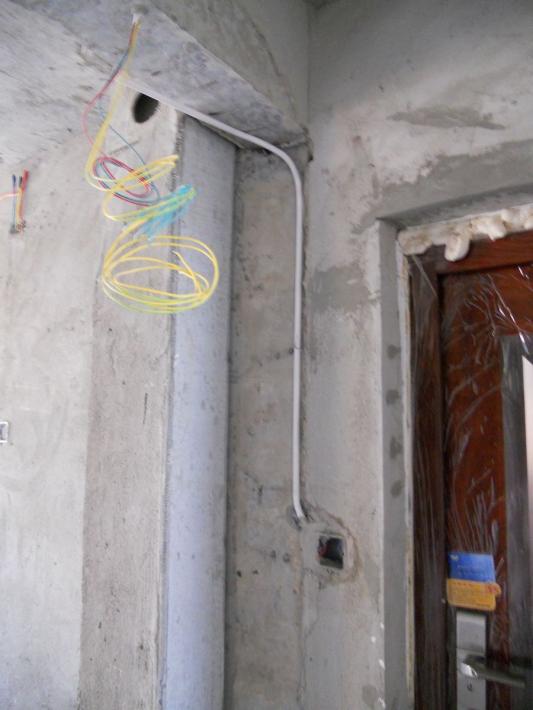

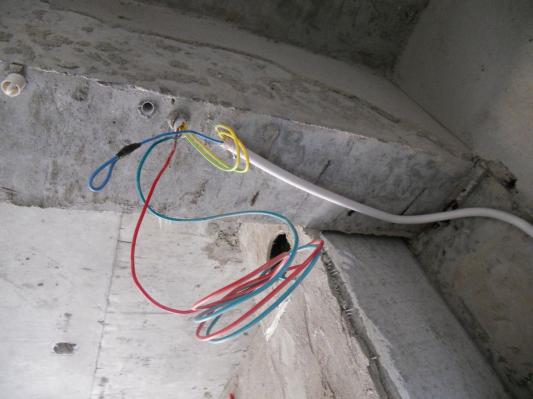

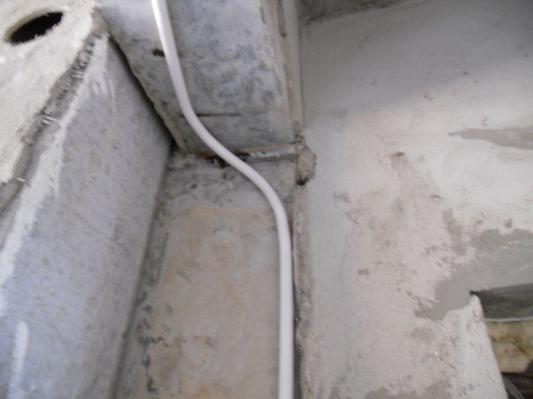

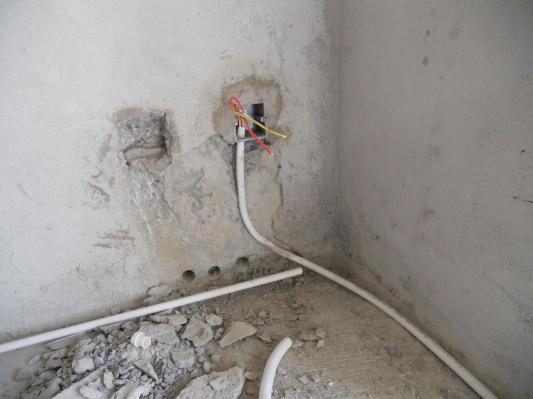

是不是这个意思
