"立体多段曲线布管法" 保证你室内的电线轻松穿管

害虫 · 发表于 2013-9-23 22:55:10

cctvcctv · 发表于 2013-9-24 02:17:23

害虫发表于 2013-9-23 22:55

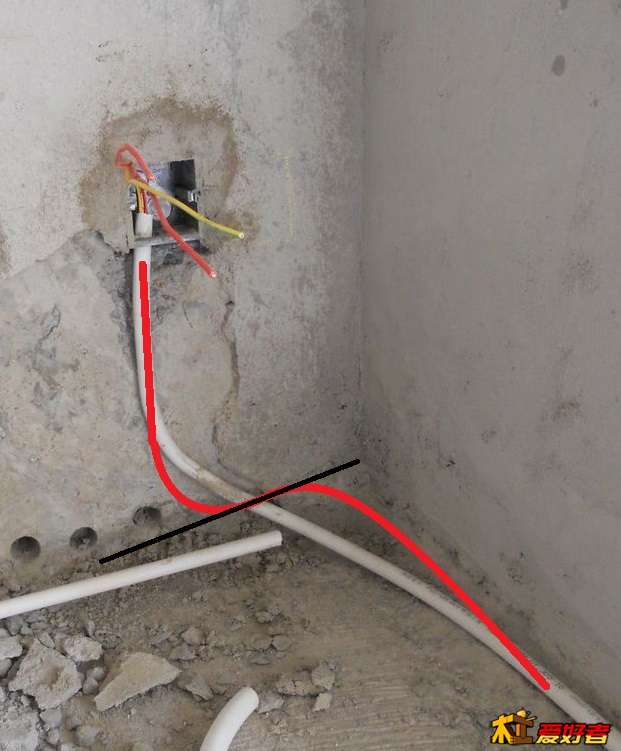

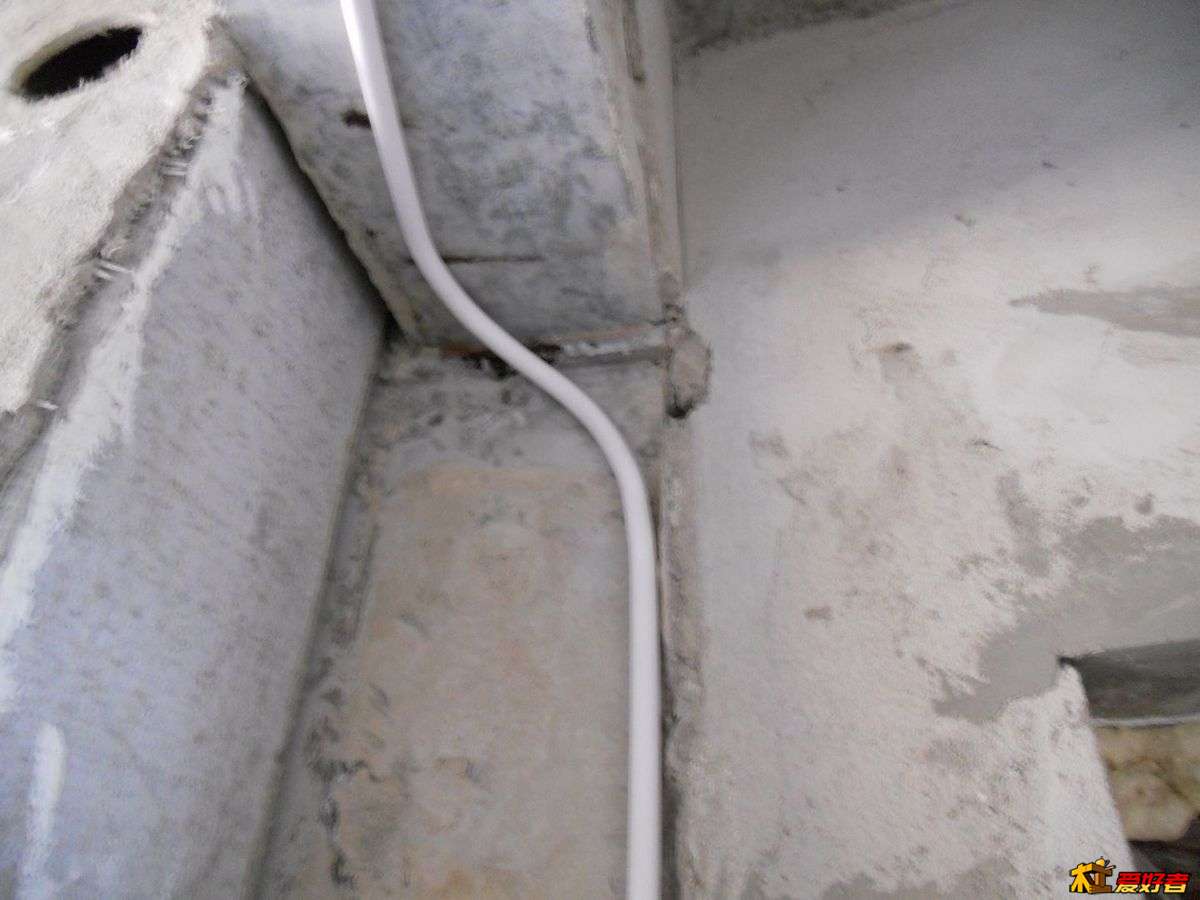

   "立体多段曲线布管法"就是这个意思!
   在布管的过程中,一定要将曲线半径取大一点,通常为线管管径的20倍以上为.

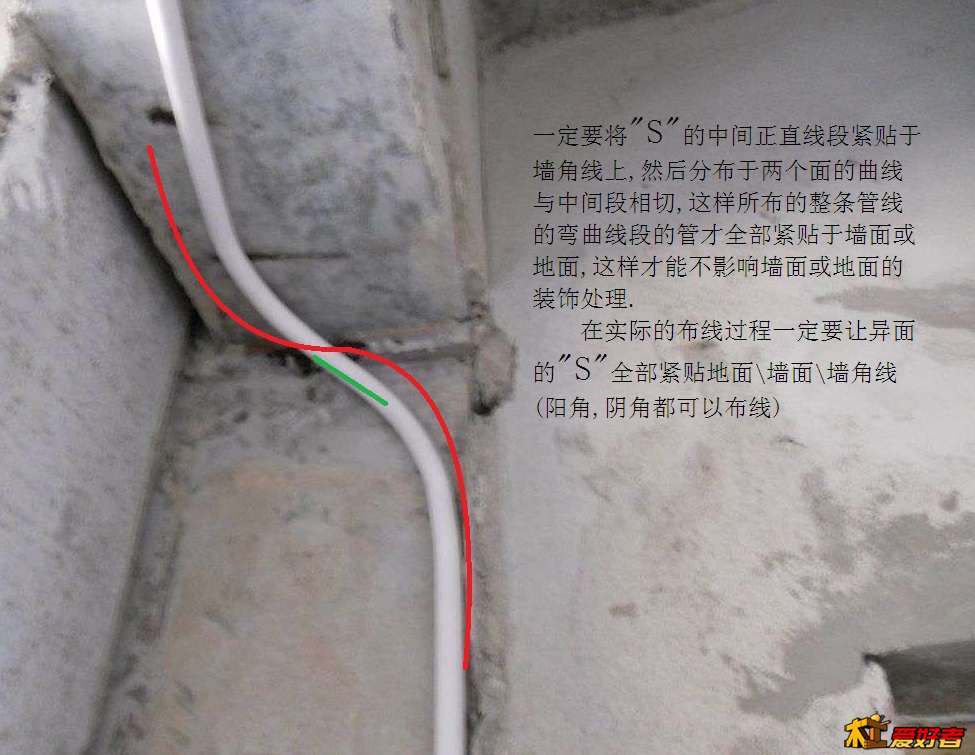

在布管的过程中,一定要将S的中间段紧贴于墙角线上,在不同的两个面上的曲线与墙角线的中间段相切,使整条弯曲的管线从一面墙到另一面墙面或地面时,全部都能紧贴于墙面\墙角线\地面,这样整条弯曲的管线才能轻松的埋在管槽(有的也称管沟)内,才不会影响墙面或地面的装饰处理.
   采用此法时,要看具体的实际情况,怎样让线管曲连接不产生直角效应就行,曲线往哪个方向弯曲根据自己的实际情况来合理布管.
   还有一点弯曲的线管一定要打卡子或打钉来固死于线槽内,不能直接用上水泥沙浆来固定.只有当弯曲的线管固定死后才能水泥沙浆来封平线线槽.固死线管的具体方法有很多, 自己根据实际情况操作.
   用此法肯定要比直来直去多用一些线是没法避免的,但是能保证你以后遇到更换电线是畅通无阻.

zghsgi · 发表于 2013-9-24 09:11:53

cctvcctv 发表于 2013-9-23 11:00
, u0 J5 \7 c% ^* L! @那你不如找一段两米长的线管在阴角或阳角的两面墙上试试,看看这种"立体多段曲线布管法"能否让你 ...

并没有说“立体多段曲线布管法”不好

我家的水电就是自己作的：
1、过阴角阳角就是直接用弯管器作90度弯的，也没有开什么深槽；
2、固定线管的时候就已经用拉线器穿测试了，穿线器能过才彻底固定线管；有时候这头穿不行可以换另一头穿；
3、阴角阳角的管线是没那么好穿线，但也不会说肯定就很难穿线的；
4、我都是布好管子，墙面粉刷之后才来穿线的；

如果用“立体多段曲线布管法”，那么优点：
1、穿线会容易一些；
2、有所谓立体感；（不过是封在墙里的）
但是也有缺点：
1、管子和电线用量肯定会大一些；
2、有时候管子怎么弯要研究一番，才能弯到适合的位置，水电工可是要按时间算钱的；
3、规范性小了，如果曲线再随意一些，除了拍照片，以后还有什么办法记住曲线的位置？谁敢保证以后在墙上打洞的时候，不会随时都可能打穿电线管？

所以我认为，这个“立体多段曲线布管法”可用，但也不需要大力提倡，毕竟它用途有限，只是对墙角有效

我不是在抬杠

发现者3 · 发表于 2013-9-24 11:06:01

得到不错

cctvcctv · 发表于 2013-9-24 11:33:00

本帖最后由 cctvcctv 于 2013-9-24 12:27 编辑

zghsgi 发表于 2013-9-24 09:11 % q% i$ c# Y1 i
并没有说“立体多段曲线布管法”不好
! E1 R2 x+ [$ E
: c: Y4 G3 o% b, l6 C6 F m我家的水电就是自己作的：

你说你按照通常的线管布线方法也能在90度的阳角两面墙上先布管,再穿线也能轻松穿线.

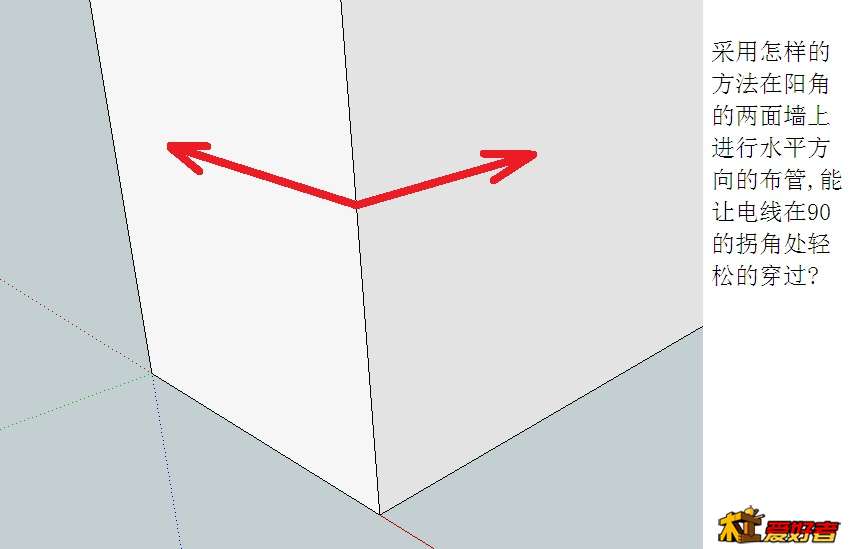

如果阳角的两面墙上要进行水平方向布管你的电线怎样能轻松穿过的90的直角?我们也来学学这种好方法,可以吗?
有好的方法大家都来学嘛!共同分享嘛!
因为大家在电线布管上,共同的感受都是如果先布管后穿线,感觉穿线困难的原因都是出在过90度的拐弯处.因为,装修中,电线的护套管的布管过程中,几乎每一间房都要遇到一两个需要90度拐角的地方.如果电路的布管过程中没有接二连三的90度拐角处理,哪谁又会遇到电线穿线困难的问题呢?所以,我想大家也想学习学习一种直来直去布管,既能省成本又能轻松穿线的布管方法.

cctvcctv · 发表于 2013-9-24 12:29:29

zghsgi 发表于 2013-9-24 09:11 ( K; z5 A/ V7 M9 q. h2 G' }
并没有说“立体多段曲线布管法”不好1 T8 L& o! X8 [ m& \" @1 w# W* M
" ]) c$ Y" K, y {7 J& v0 V' u
我家的水电就是自己作的：

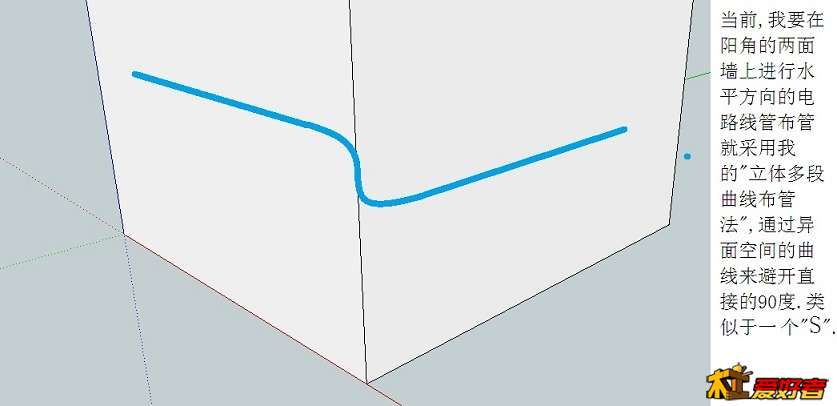

这是我在阳角的两面墙上做电线护套管的方法.直接上个图.

一个人的战争 · 发表于 2013-9-24 16:33:23

说白了就是把一个90°换成两个45°，本人谬论见者勿笑！

引山 · 发表于 2013-9-24 19:31:26

好方法, 学习了

blue8888 · 发表于 2013-9-25 11:30:47

不错。有图容易理解。

easydigi · 发表于 2013-10-1 05:47:38

两个大弯换一个小弯，阻力应当差不多

cctvcctv · 发表于 2013-10-1 10:50:34

easydigi 发表于 2013-10-1 05:47 7 ?! q @2 S$ F2 R
两个大弯换一个小弯，阻力应当差不多

那你为何不亲自試驗了两种布管方法,作了对比了再来谈这个阻力的感受!就是两米管子两米线的小试验而已!
普通直来直去的布管方法与立体多段曲线布管法就相当于"普通的乡村公路与高速公路上开车的感觉"

神话无名 · 发表于 2013-10-15 17:54:18

好方法,刚开始不懂,看了图片后,我见别的电工也这么干过

征程 · 发表于 2013-10-19 23:00:13

门口这跟管子完全可以用小角度斜槽来解决。

ak11 · 发表于 2013-10-19 23:41:44

见了图片看懂了
   要点是
   两个直角面上的45度拐弯过90度垂直立体曲面。
   转弯半径通常大于线管管径的20倍以上。

cctvcctv · 发表于 2013-10-20 00:32:28

ak11 发表于 2013-10-19 23:41 * T; j- V' H" ?4 t$ q
见了图片看懂了6 D" X( Y+ o8 ^4 Y: H0 A
要点是1 c4 b$ B$ _- N& }
两个直角面上的45度拐弯过90度垂直立体曲面。

   并不是"两个45度角拐弯",其实是不同空间的两个90度的拐弯过渡连接,从而改变了电线在管路中的走向,从而避免了一个空间里的死角90度拐弯的存在.所以,就不会产生90度死角拐弯难以穿线的问题.
