自制中压大风量旋风集尘车，管径100mm【更新装机图】

萨琪玛

风机哪里买的？参数分享一下吧。声音比吸尘器要轻？

Halfworld

萨琪玛 发表于 2014-2-26 11:37
风机哪里买的？参数分享一下吧。声音比吸尘器要轻？

这个风机的噪音范围和吸尘器是不同的，不能直接对比。
) i# L. _. P/ o3 b% \8 l# Z. _% ^吸尘器时啸叫，尖叫，高频多，这种风机是中低频多，放着离人远点，不然会感觉嗡嗡那种慎得慌。
http://item.taobao.com/item.htm? ... &id=23170744372

" s) h  [/ X/ j
  ?$ L; l, L+ d! |; e) M8 _+ L

萨琪玛

再问个旋风桶的问题。

你的顶部吸气管深入旋风桶里，位置比进灰尘的孔要低，粉尘不会直接被吸到风机里吗？

萨琪玛

那切线方向进来的吸尘管，要不要稍微有点向下的角度？

Halfworld

萨琪玛 发表于 2014-2-27 22:13
那切线方向进来的吸尘管，要不要稍微有点向下的角度？

2 Y" O- y" }% [, M& H3 |! l无所谓，差别不大，因为白铁皮制作的精度本来就不是很高，那些细节只影响到很有限的分离率。

萨琪玛

你的风机吸气口外径150左右，旋风桶接口是50的，只见用变径接通？直接做成同尺寸的不是更好？

Halfworld

萨琪玛 发表于 2014-3-3 16:26
  Y, p8 h$ s4 B/ e# `& H& _3 O你的风机吸气口外径150左右，旋风桶接口是50的，只见用变径接通？直接做成同尺寸的不是更好？

旋风筒进风口100mm，出风口也就是风机口是150mm。进风口100mm可以直接接集尘管路。
/ ?  y- O! @# k8 A; b* ?0 r& H% r

Halfworld

萨琪玛 发表于 2014-3-3 16:26
! Y$ w( O& i+ w0 S2 R- _9 |你的风机吸气口外径150左右，旋风桶接口是50的，只见用变径接通？直接做成同尺寸的不是更好？

150的1被中心线吃掉了

Halfworld

萨琪玛 发表于 2014-3-3 16:26
7 I) [( b/ V8 \3 p你的风机吸气口外径150左右，旋风桶接口是50的，只见用变径接通？直接做成同尺寸的不是更好？

提问请用回复，不然不方便回复。
内壁光滑的，当地市场定做的新料，100口径的20一米。

gaoyong868

$ H" Y! Z& |# l# E) B# S

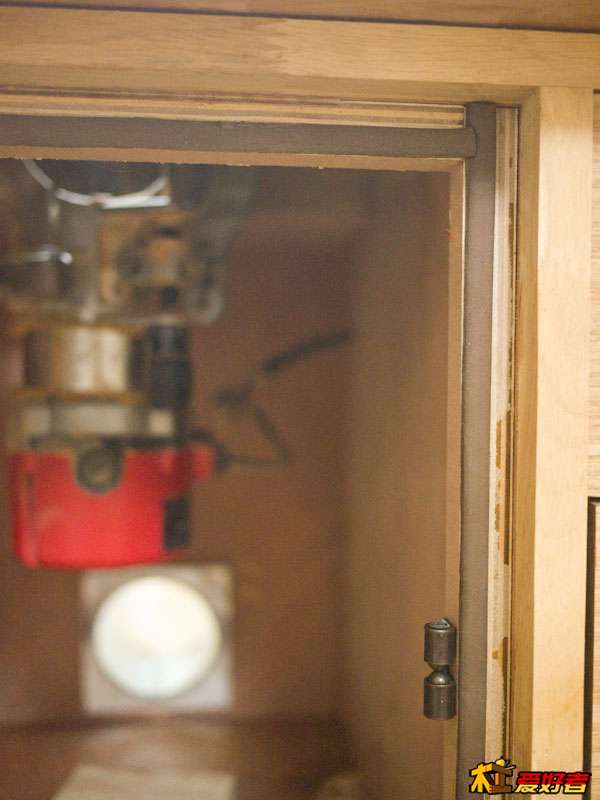

这里面是不是也做了隔音呀？怎么实现雕刻机降噪的？

快乐种子

豪华木工房。

胖天鹅

弓虽悍！！！

小玩家

* p, m2 s1 v: r4 p

楼主的制作过程很详细，受益匪浅

/ k* Y' Q, t" ]( P- S5 G

小玩家

楼主的制作过程很详细，受益匪浅

xyw0321

朱小龍 发表于 2013-6-21 06:47
$ u9 @* ]& @8 a4 c+ |早安秒殺哥~昨晚我拍了這個http://item.taobao.com/item.htm?id=12589272975商家說有27米呢~不知質量會如 ...

菜鸟问！大家都用什么管子啊？我用的是pvc透明钢丝增强软管http://item.taobao.com/item.htm? ... 4&_u=tk7q8qd52a，厚实，但太硬了太重，小弯弯不过来，弄得集尘桶头重脚轻，还有就是一堵吸尘口，集尘桶就瘪了，大家都用什么桶啊？
