自制中压大风量旋风集尘车，管径100mm【更新装机图】

乐小天w · 发表于 2013-11-23 17:34:08

请问风机的品牌，我在淘宝上搜中压，怎么都是离心的呢。

被气死的小猪 · 发表于 2013-11-23 23:15:09

向高手学习，留个记号以后好找

cphero · 发表于 2013-11-24 19:05:14

这个做的很不错啊

jncbsh988 · 发表于 2013-11-27 20:18:06

楼主做的真好呀，佩服。

steen · 发表于 2013-12-3 23:17:16

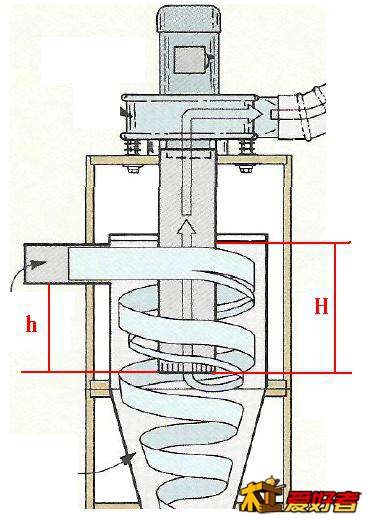

楼主做得很漂亮，有一个问题想请教一下，图上的 H 值只有140会不会太小了，这个值和进风口的 h 值有什么讲究，最近想学做一个，但是就在这个尺寸上纠结。

steen · 发表于 2013-12-3 23:29:05

steen 发表于 2013-12-3 23:17
3 f; \4 P$ ^, y+ z' e* g4 r1 j1 e楼主做得很漂亮，有一个问题想请教一下，图上的 H 值只有140会不会太小了，这个值和进风口的 h 值有什么讲究 ...

谢谢，回复的太快了，现在做的就是一个简单的箱式隔板分离，用台锯较多，总觉得进布袋的木屑有点多，而且风机进口的铁网容易被堵。我的风机和你的应该是一样的。

lorne9211 · 发表于 2013-12-22 17:40:32

楼主.拜读了你的大作.很是心动. 我有个问题,可能你目前也有发现,就是这种风机是站立状态工作的. 而你的是躺倒工作的,不知道这种情况下,风机的轴承能不能承受,时间长了会不会出问题.
另外问一下,楼主的整个系统工作了有多长时间,效果经受了时间的考验没有.

lorne9211 · 发表于 2013-12-22 17:43:05

我以前研究过老外的diy作品,不知道人家的风机是什么样的
http://www.zuojiaju.com/thread-162755-1-1.html

lorne9211 · 发表于 2013-12-22 17:47:10

lorne9211 · 发表于 2013-12-22 17:52:45

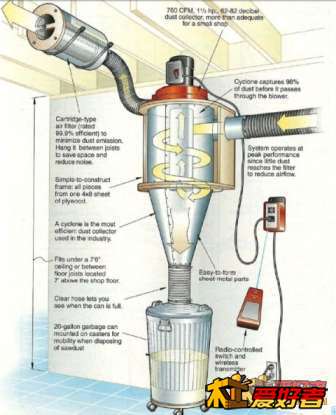

老外的除尘发展到了什么程度,我这张照片还是20来年前的. 有那位大侠有这方面的研究.我们分享一下.

lorne9211 · 发表于 2013-12-22 18:17:40

本帖最后由 lorne9211 于 2013-12-22 18:19 编辑

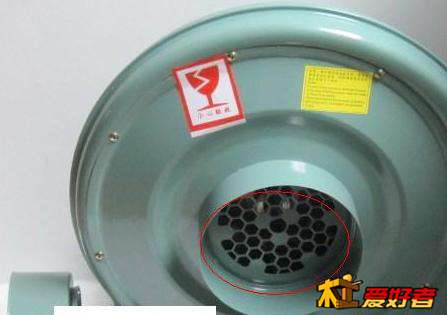

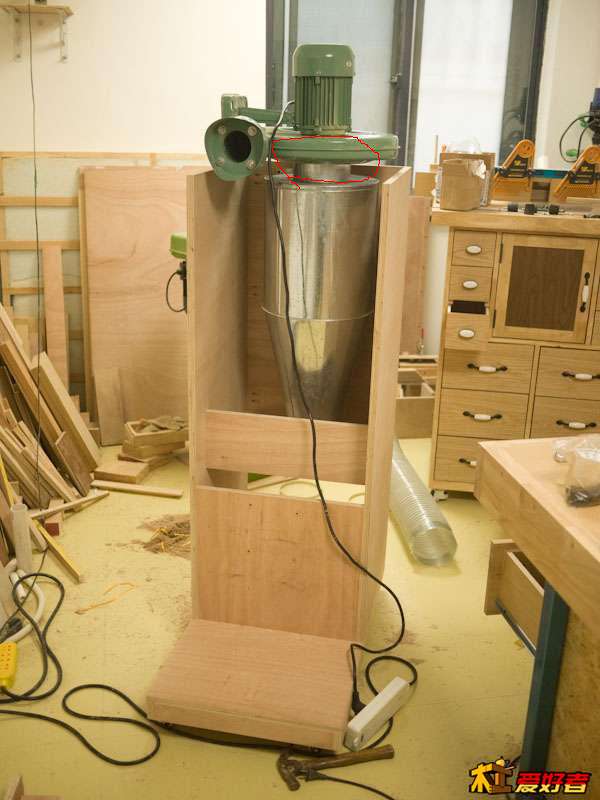

画红圈的地方用软连接可能噪音效果更好.
楼主的风机如果坏了就拆开轴承看看磨损的情况.

xiongwei_ww · 发表于 2013-12-27 11:58:56

为啥底部多了个平台。放什么的？

键盘 · 发表于 2013-12-27 20:46:34

我的集尘器今天刚做好，风机、旋风桶和楼主的一样，试机感觉吸力不够大，微尘全吸进布袋，大量的颗粒集到吸尘管里，进不到旋风桶。不知是那的原因?

天光早 · 发表于 2013-12-27 21:12:25

漂亮！木工房也漂亮！

wnddd · 发表于 2013-12-29 17:23:19

楼主很强大，但在某宝上搜，都是离心式中压风机，你说的中压风机是怎么买的？可否给个链接。。
