自制中压大风量旋风集尘车，管径100mm【更新装机图】

Halfworld

黑金刚的集尘口自从买了后就没怎么用过。
因为吸尘器那可怜的风量换成100mm的口径后，在锯片处基本就没有可感知的风了。
而这次雕刻机柜的完工，使得大风量的集尘器更加显得必要了。
（对雕刻机柜有兴趣请移步http://www.zuojiaju.com/thread-207174-1-1.html）
首先大风量柜体集尘可以有效吸掉雕刻机开DADO的木屑，同时大风量也能对雕刻机本身起到相当的冷却作用。

这里说一下我对集尘风机选择的看法。
坛子里有选择高压风机的，单就参数而言，高压风机和吸尘器是一类型的。
也有选择离心风机的，中压风机的也有。
个人意见，首先可以排除离心风机，离心风机的风量和同功率的中压风机类似，但风压低很多。
而中压风机和高压风机，并不是谁优谁劣的问题。

以我的吸尘器旋风系统和中压风机旋风系统的参数作为对比：
风量：吸尘器是190m3/h，中压风机是1320m3/h。
风压：吸尘器是18Kpa，中压风机是2.8Kpa。
功率：吸尘器是1200W，中压风机是750W。

当吸尘器接50mm管道系统时，吸力强劲，但离开管口稍远就没太大效果。
当中压风机接50mm管道系统时，吸力依然可观，主管感受大约是吸尘器接50mm管道时的大约60%。
明显，中压风机风压的不足，在小管径时捉襟见肘，导致风量优势无法发挥。

当吸尘器接100mm管道系统时，强劲的吸力变成微风，几乎已无多大实际吸尘能力。
当中压风机接100mm管道系统时，强大的风量和充沛的风压，让手可以感觉到吸尘器接50mm管道系统时那股吸力的放大版。
因此，高压风机，吸尘器也是，在大管道直径下，风压的优势因风量的不足而丧失。

个人建议：50mm管道系统配高压风机，100mm及以上管道系统配中压风机。
--------------------
根据木友提问，补全说明：

上面的管道系统指的是从吸尘器开始，包括旋风筒，主管道。
上面的描述针对的是吸尘器直接接100mm的主管道、旋风筒，以及中压风机直接接50mm的主管道以及旋风筒的情况。
也就是50mm管道系统（包括主管道、旋风筒）配高压风机合适。
100mm管道系统（包括主管道，旋风筒）配中压风机合适。

另外，关于变径，上面说到50配高压，100配中压。
因此在中压旋风系统中，50的管道越少越好，在高压旋风系统中，100的管道越少越好。
可采取的方法是，保持主管路的直径不变，直到设备集尘口再变径。变径口直接接集尘口。
而实际效果是，100中压系统在变径50后，变径接头的50端实际吸力能达到吸尘器50系统的90%以上，实际使用已经相当足够，而中压风机接整套50管路只能达到吸尘器50系统的60%左右，损失较大。
但反过来，50高压系统接变径达到100后，变径接头100端实际吸力却远远不及中压100系统，大概只有30%。

个人感觉，100接口设备达到2个就推荐采用中压100管路系统。或者有一个100的设备，但是是主要粉尘制造者，也推荐采用中压100系统。

中压100系统在改进台锯箱体密封后，现在已经可以完美进行箱体集尘，台锯箱体内部零件不会再受粉尘之苦。

--------------------

********************
新增粗略成本：
18mm柳桉芯多层板，一张零1米，185+77元。
脚轮4个，52元。
搭扣拉手，共52元。
集尘桶，市场定做400元。
750W中压风机，328元。
集尘袋3个，共60元。
电线开关插头，30元的样子。
********************

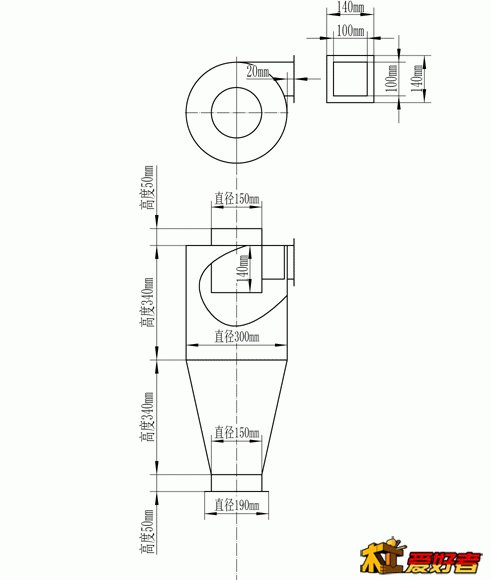

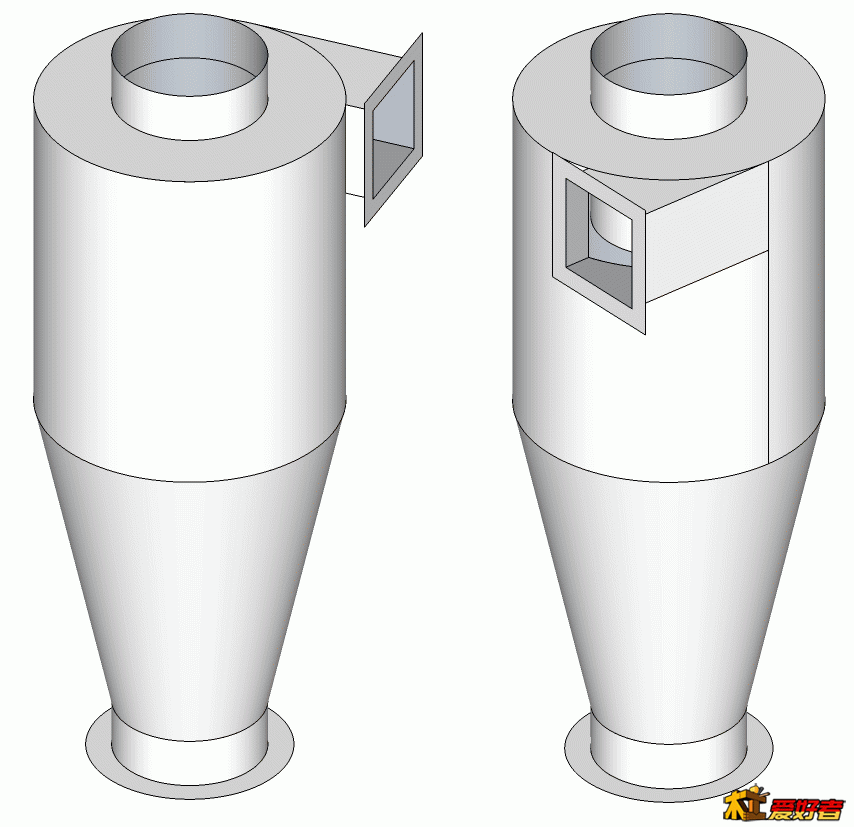

新增图纸和示意图



********************
------------------------------------------------------------------

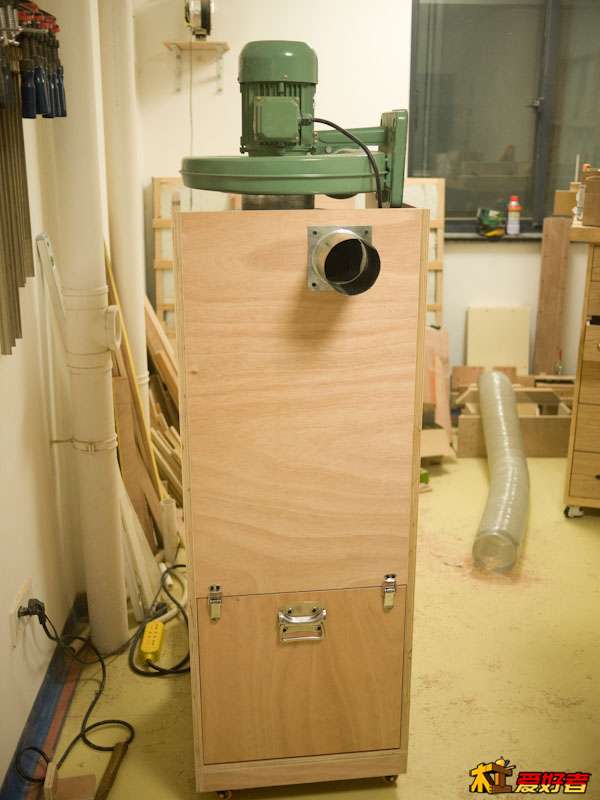

先来完工图。

------------------------------------------------------------------
6月23日增补装机图。

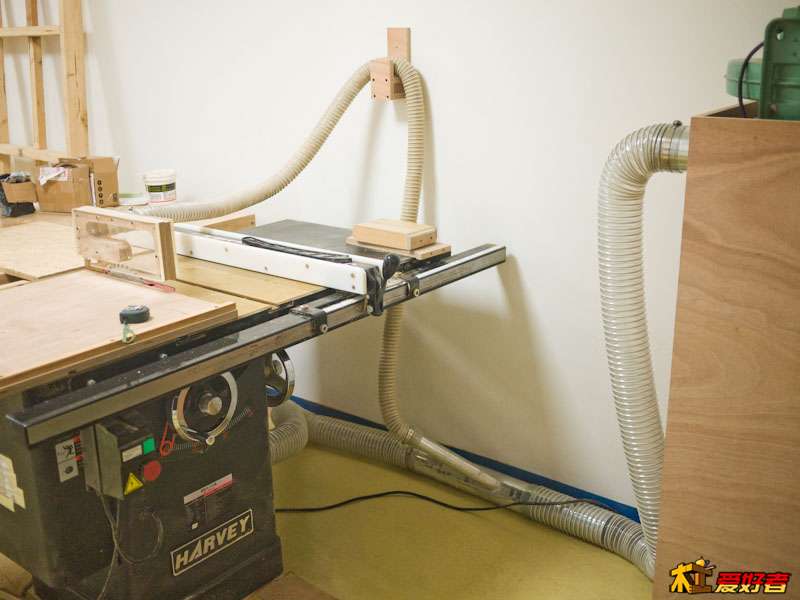

黑金刚装机图，箱体锯片双集尘。

箱体。

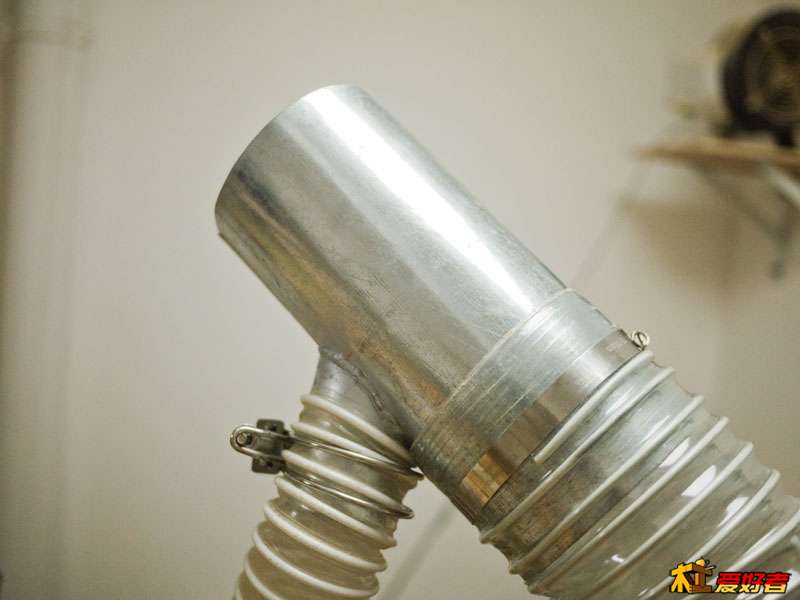

定做的斜三通。

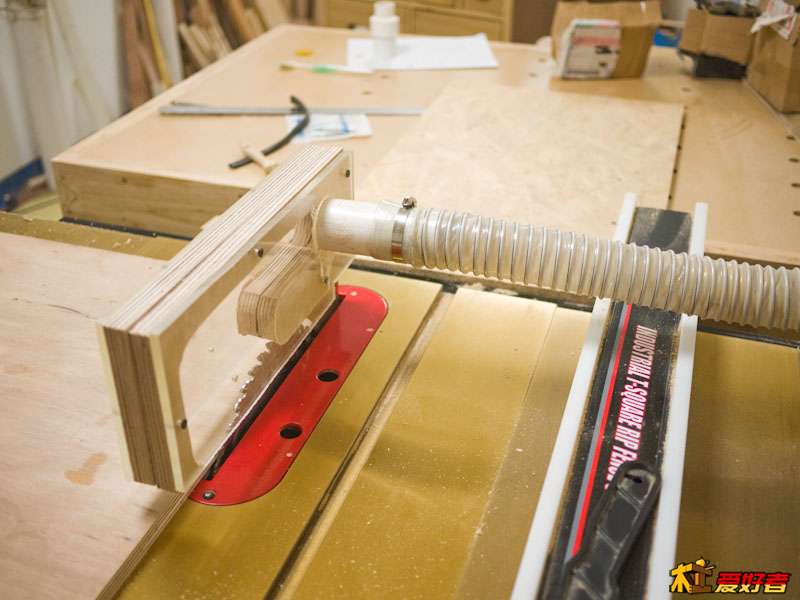

锯片集尘罩。

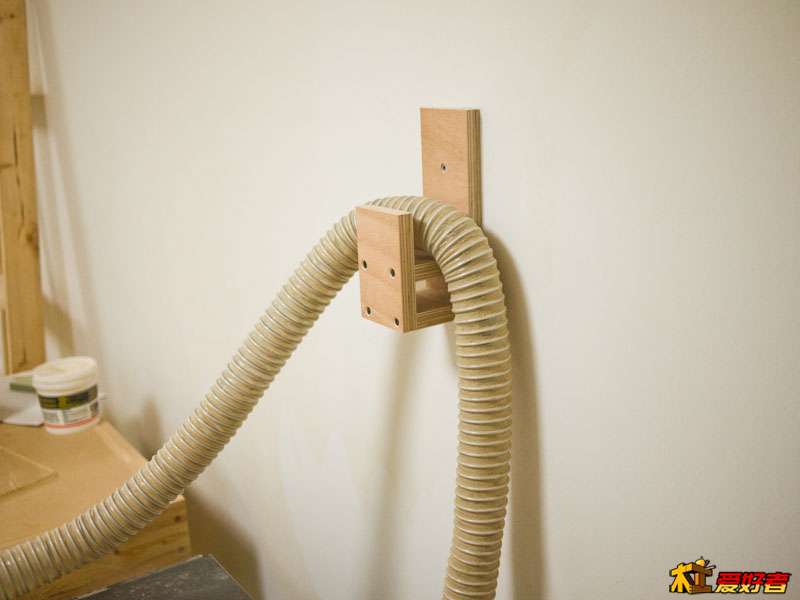

集尘管挂钩。

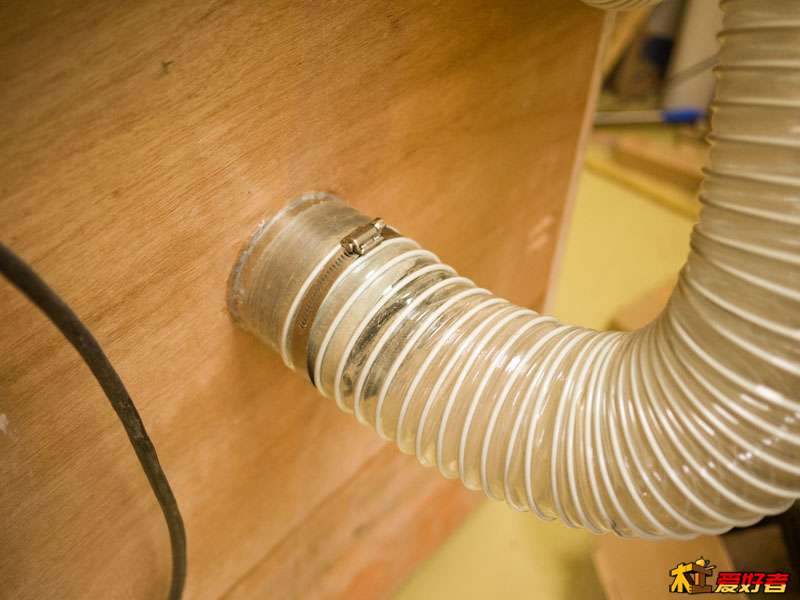

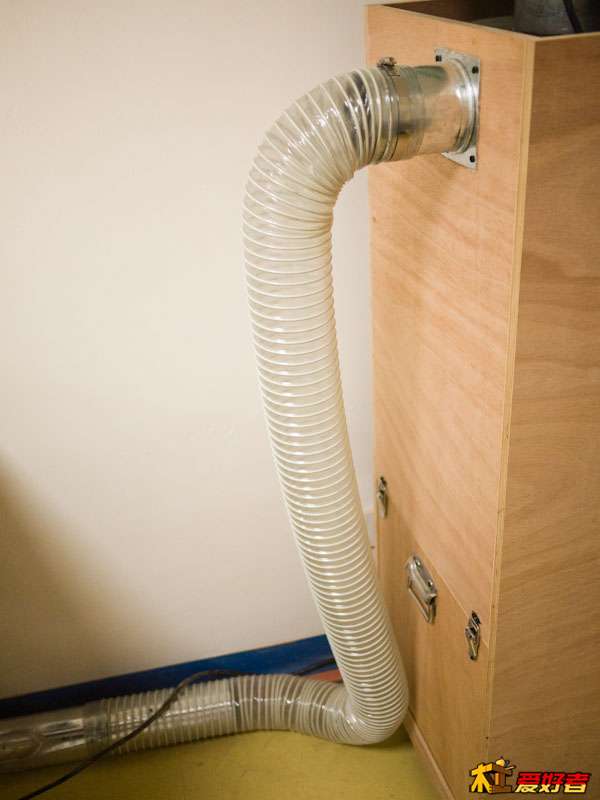

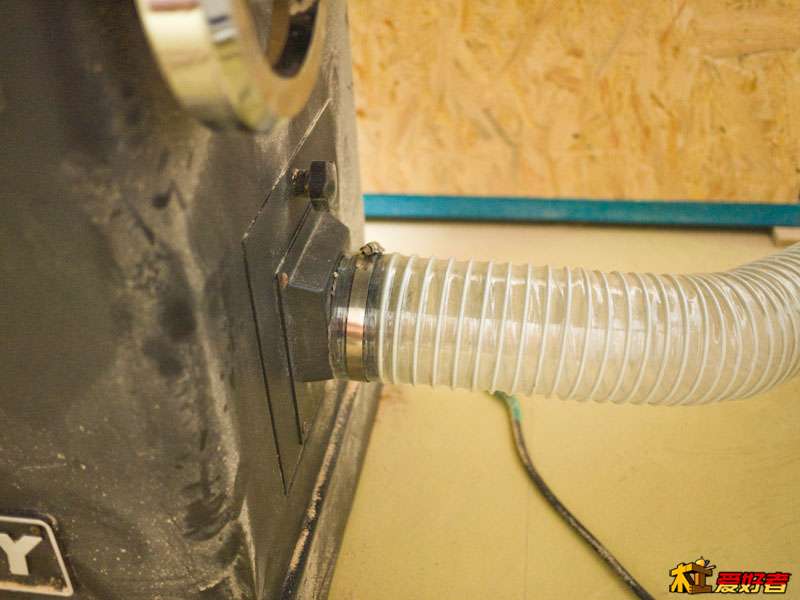

接入集尘器。


雕刻机装机图。
箱体集尘管路。

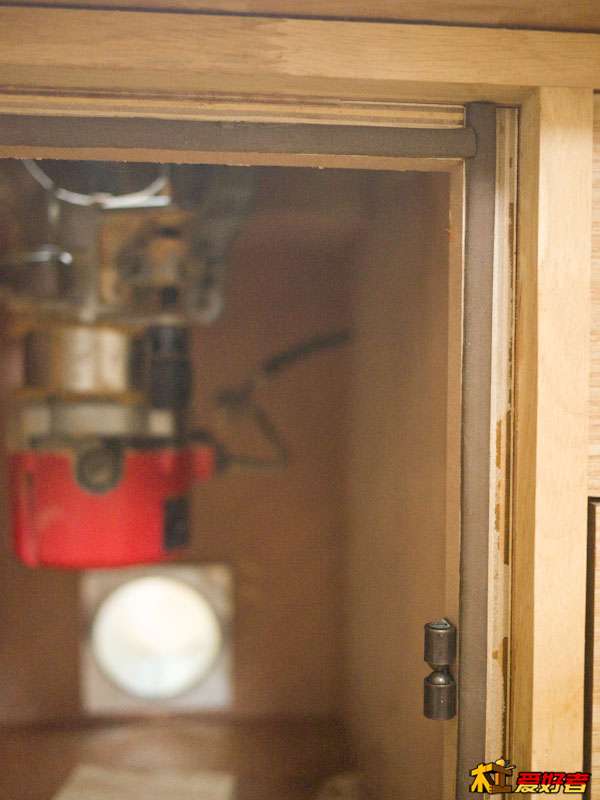

内部以及密封条。

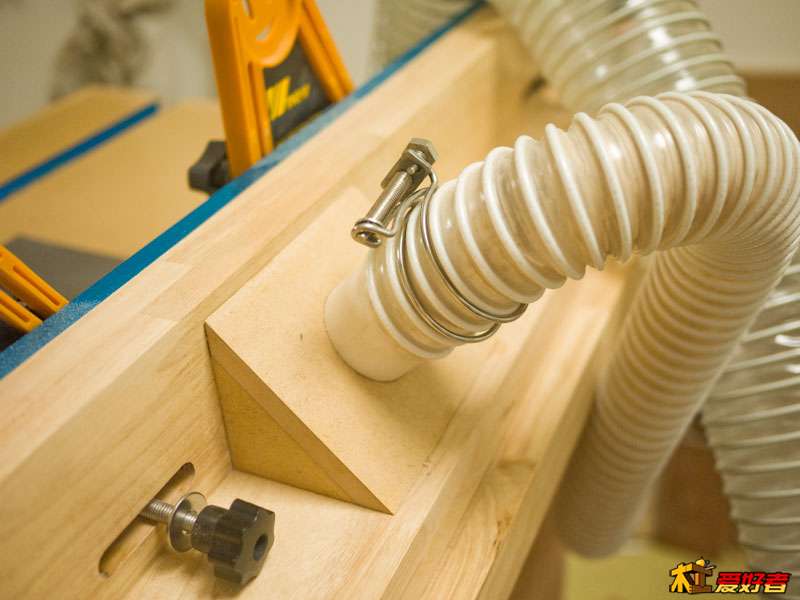

靠山集尘。

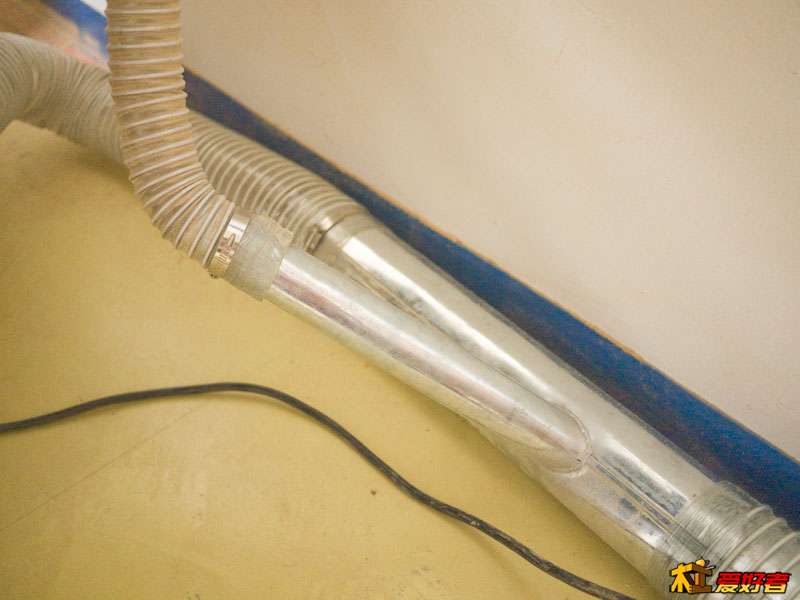

定做的斜三通。


------------------------------------------------------------------
下面是我DIY中压旋风系统的过程。

首先，为提高移动性，同时更好的利用木工房空间，从雕刻机柜开始，所有设备、柜，都上脚轮。

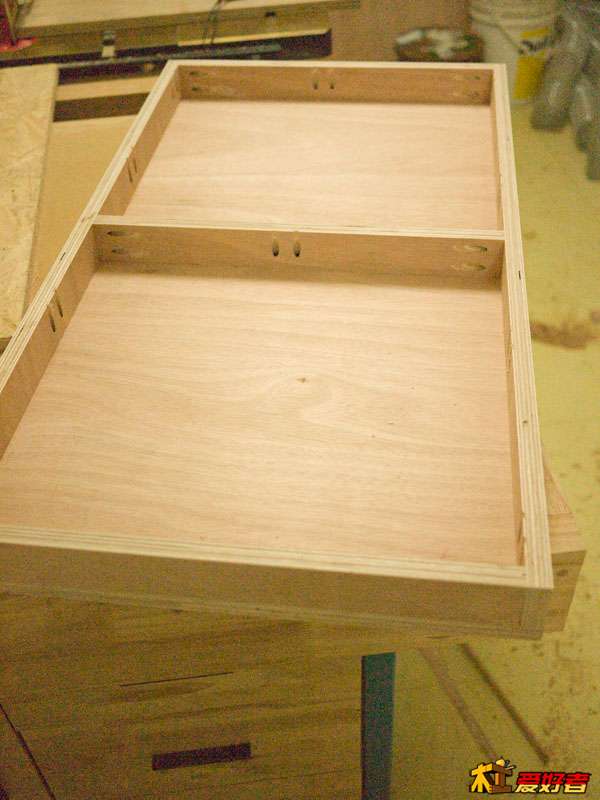

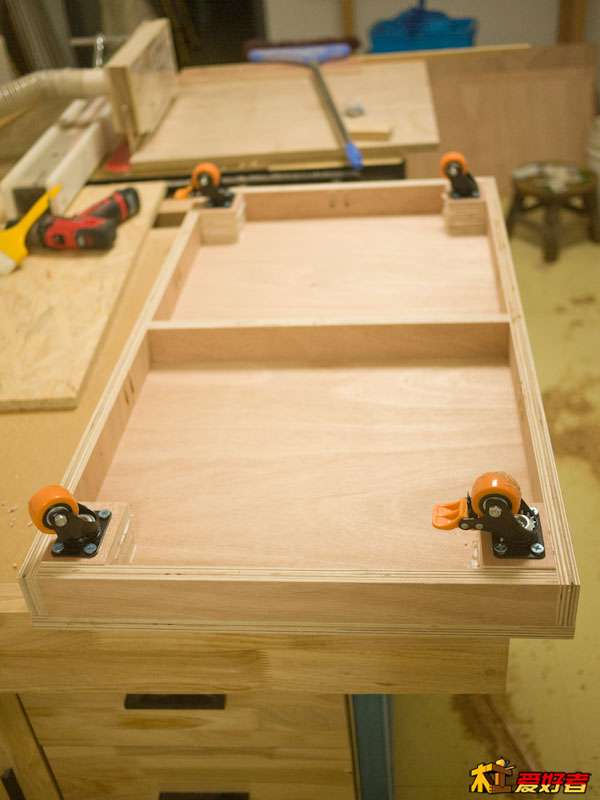

下面是移动底座制作。利用的斜孔。



脚轮采用两个万向轮，两个刹车轮，刹车轮对角放置。

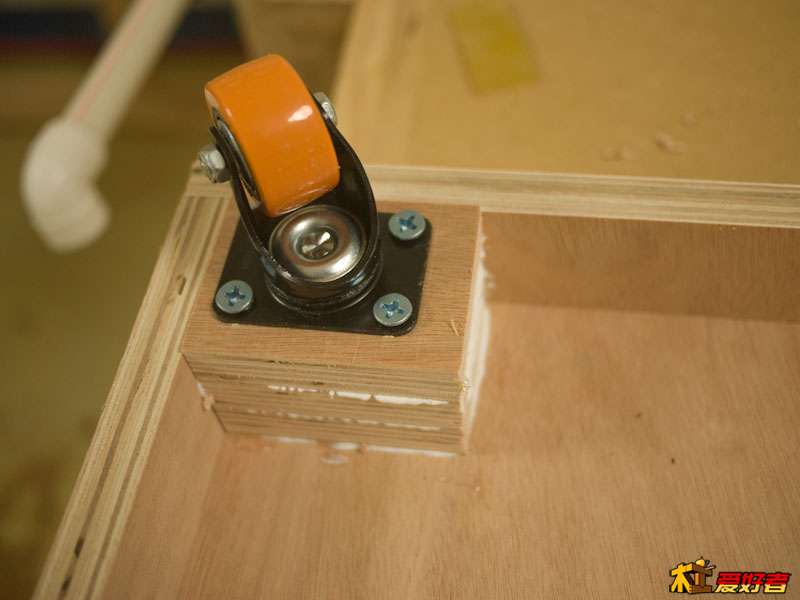

脚轮拧在用3层多层板粘起的支撑块上。

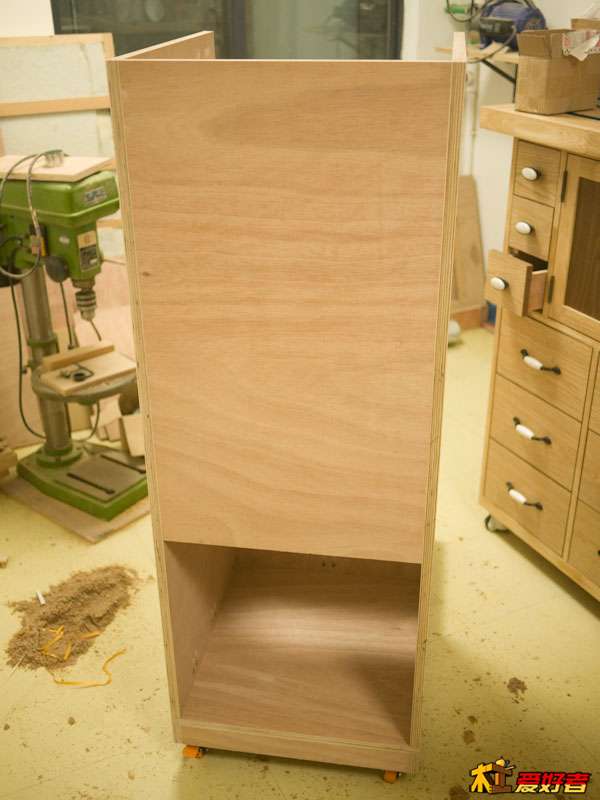

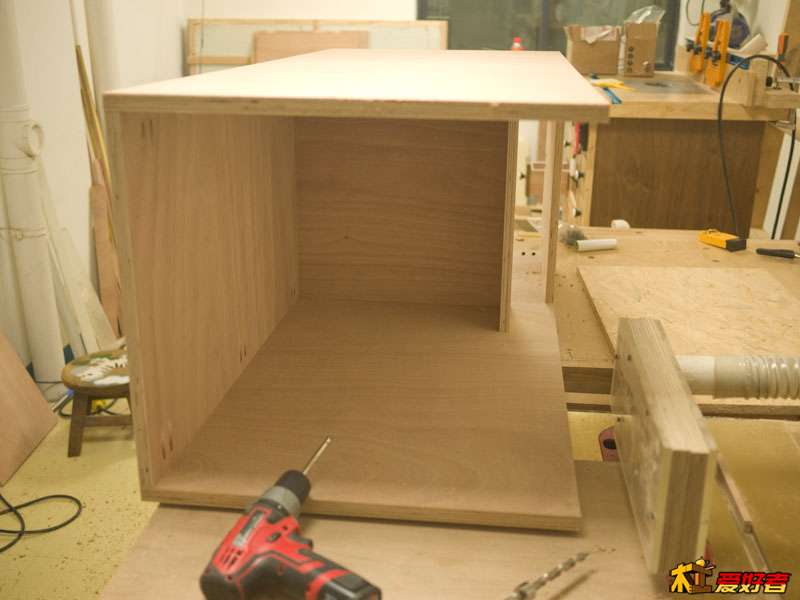

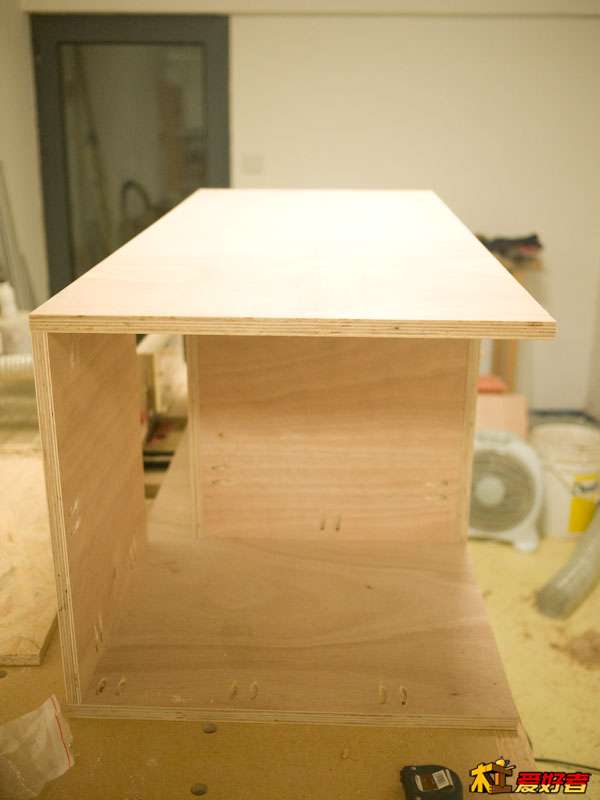

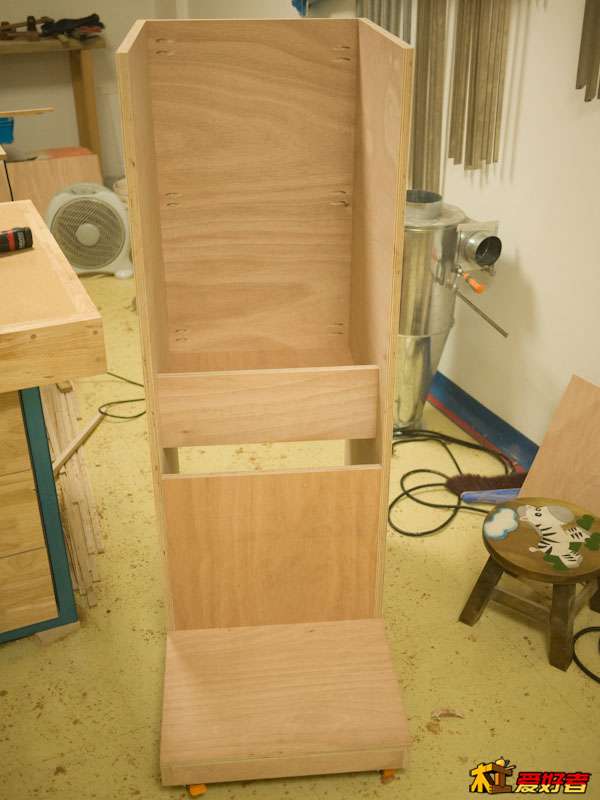

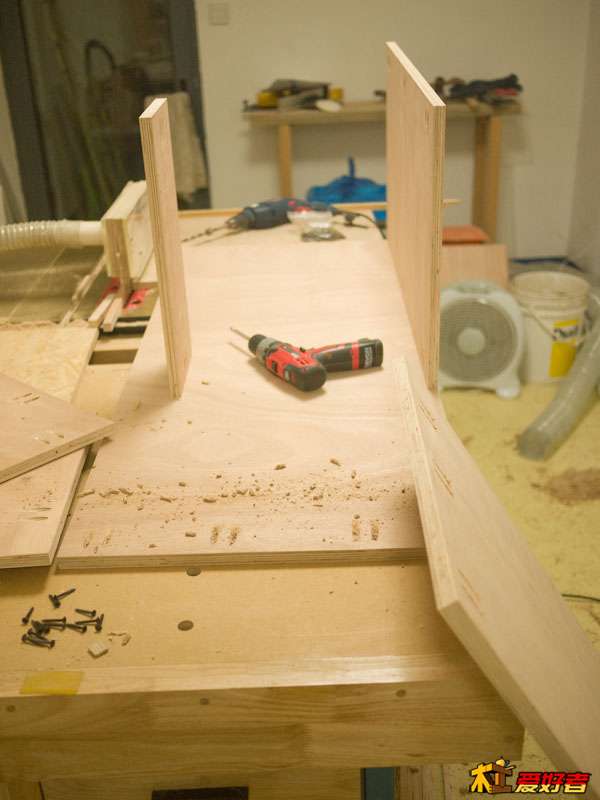

集尘车架体制作。

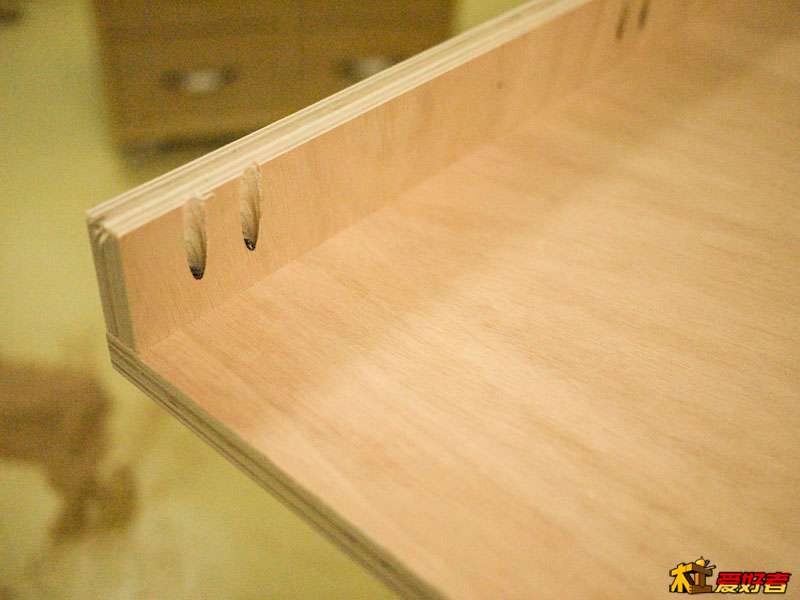

同样是斜孔。





拧到底座上。

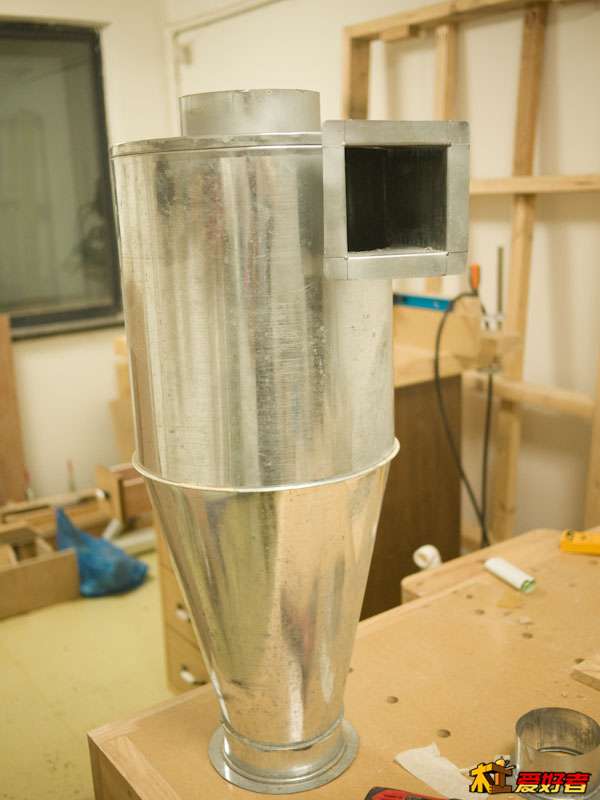

找人打的集尘桶。

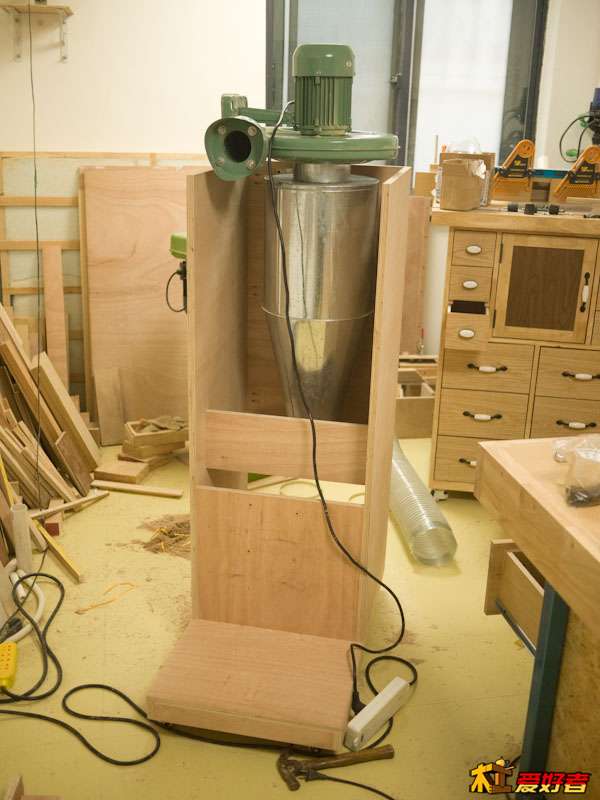

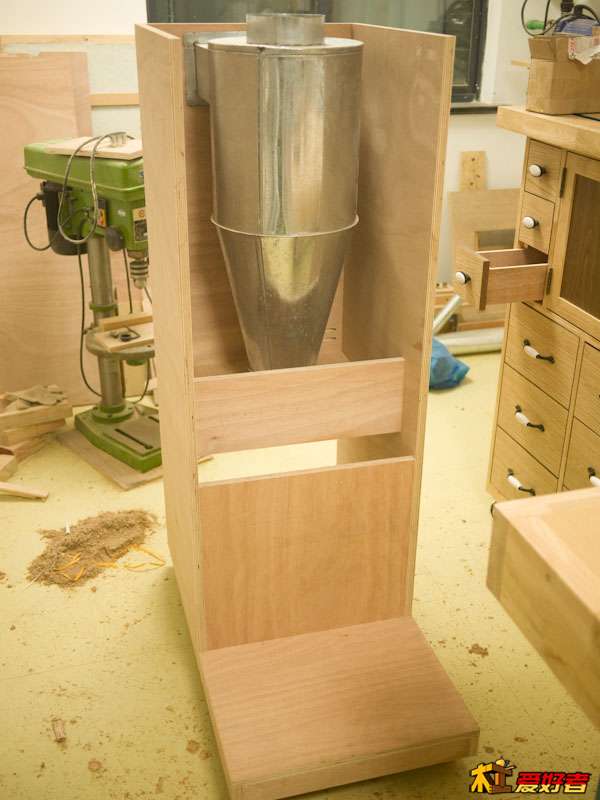

放上中压风机看看。

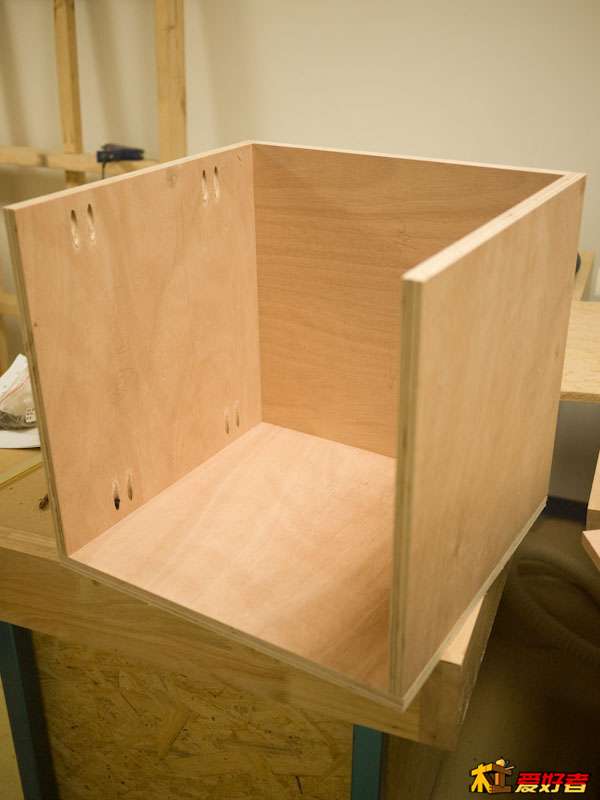

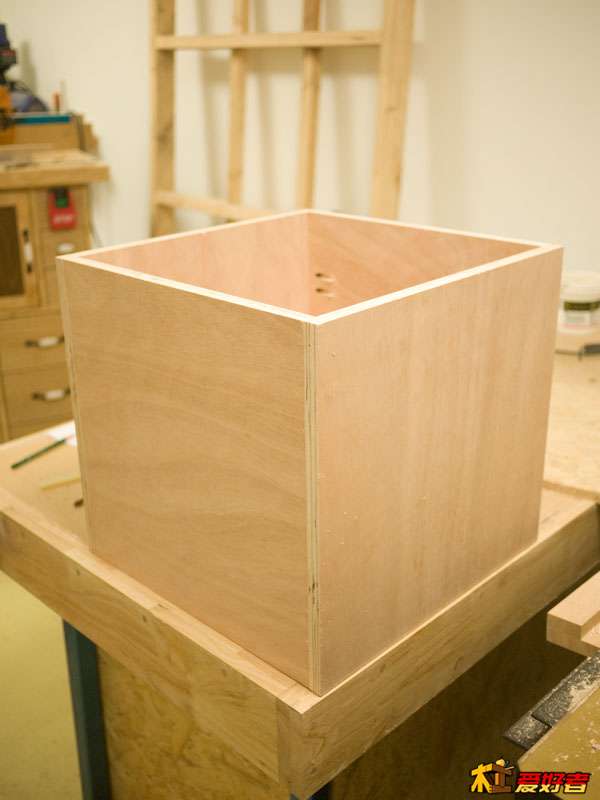

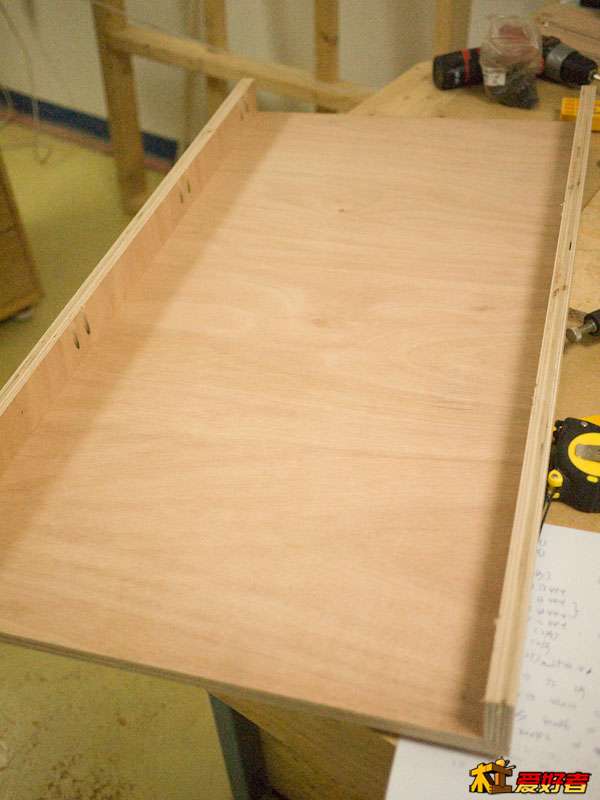

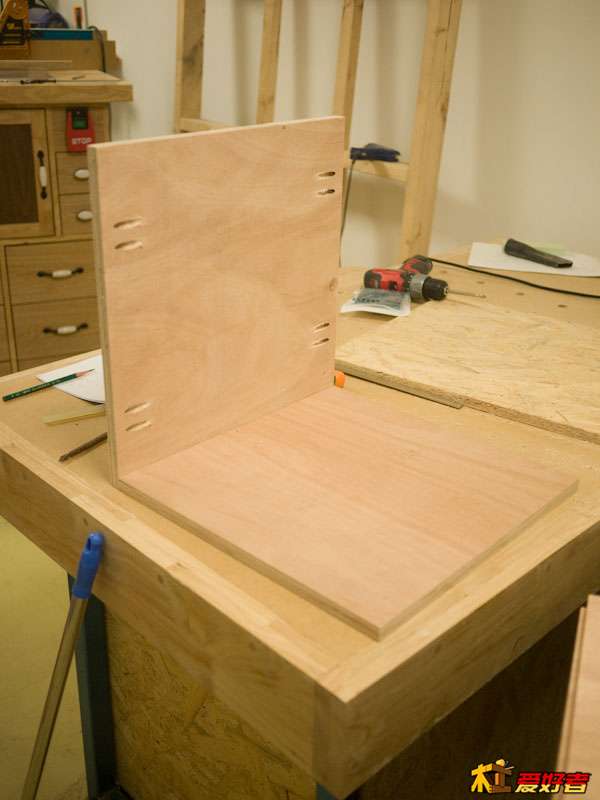

集尘箱制作。

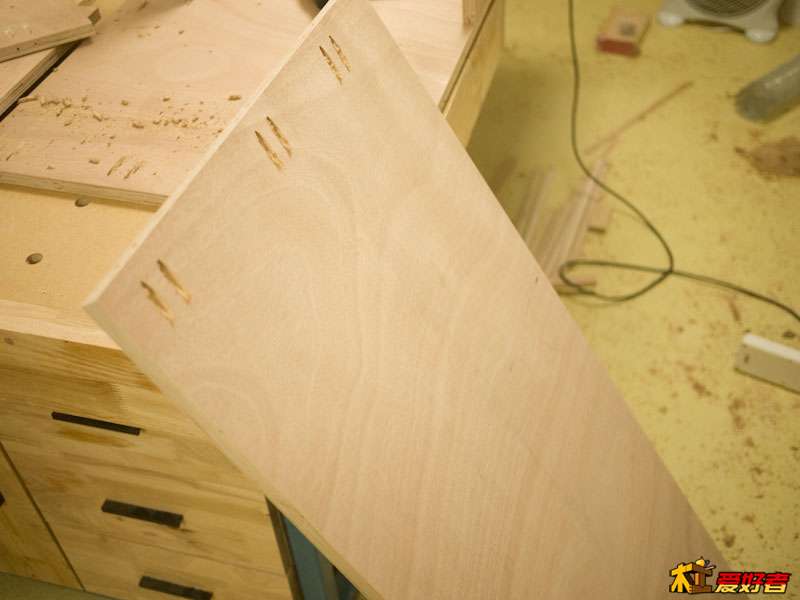

依旧是斜孔。

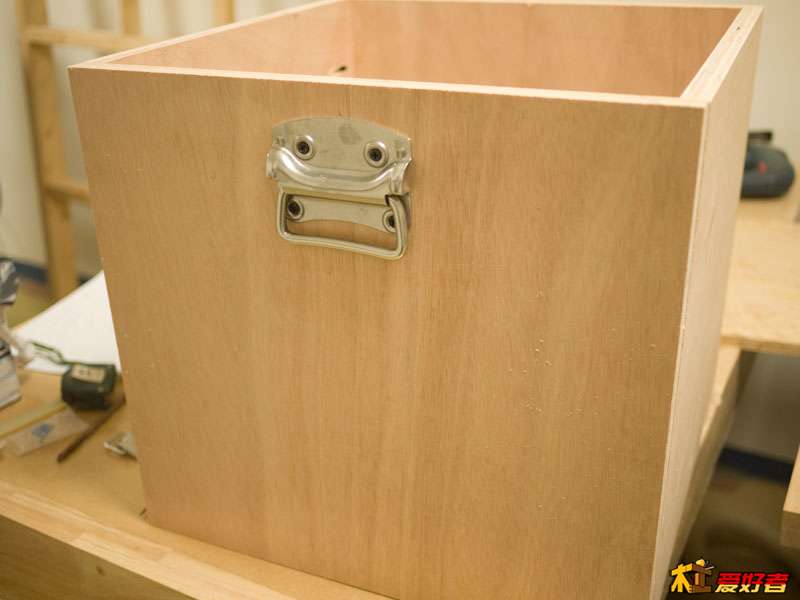

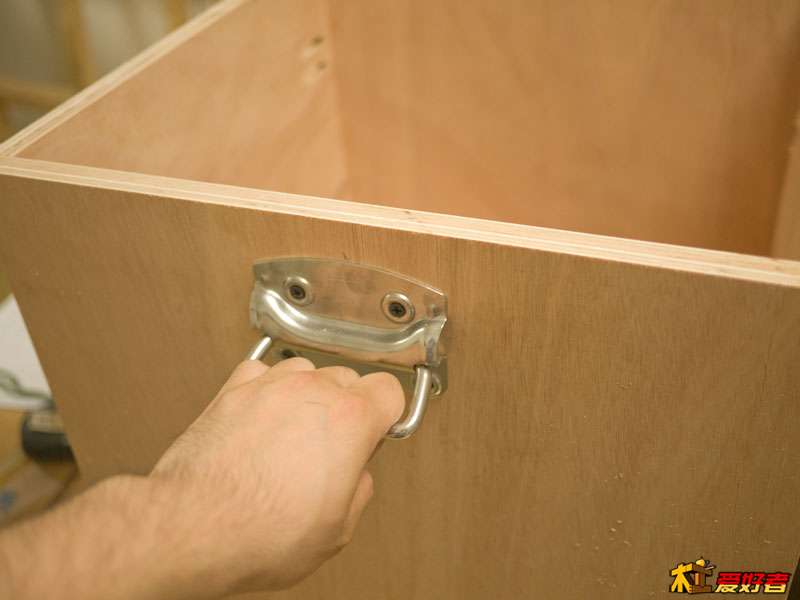

上把手。

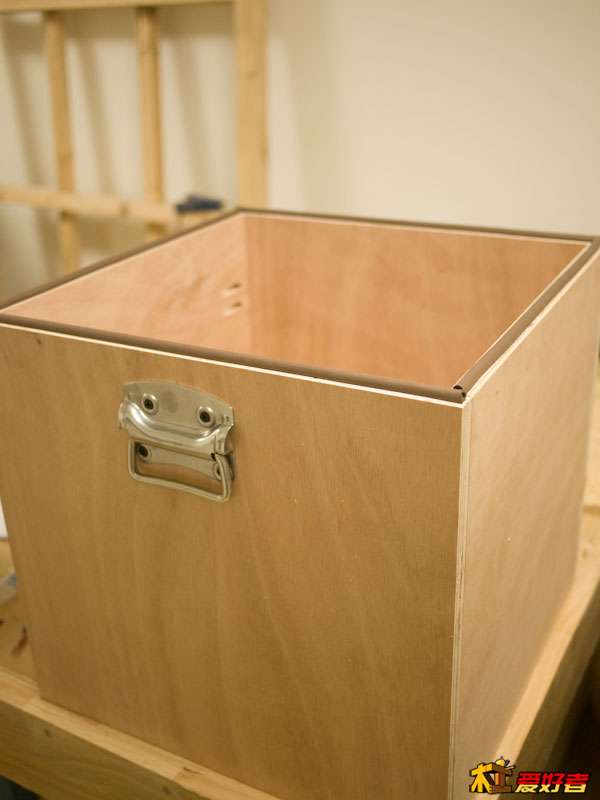

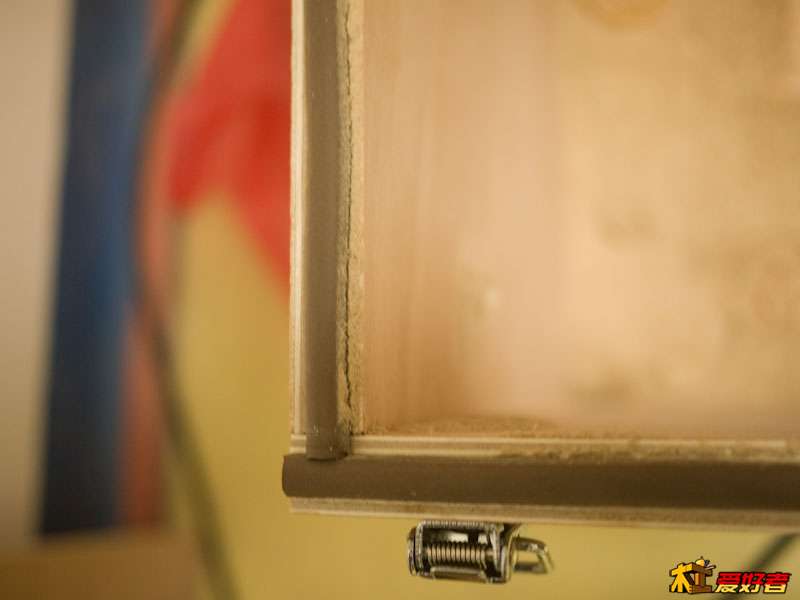

上密封条。

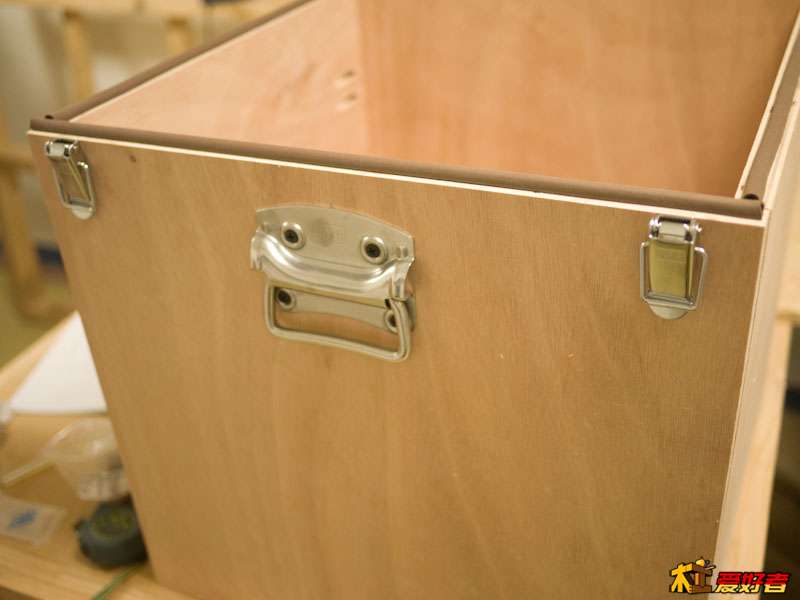

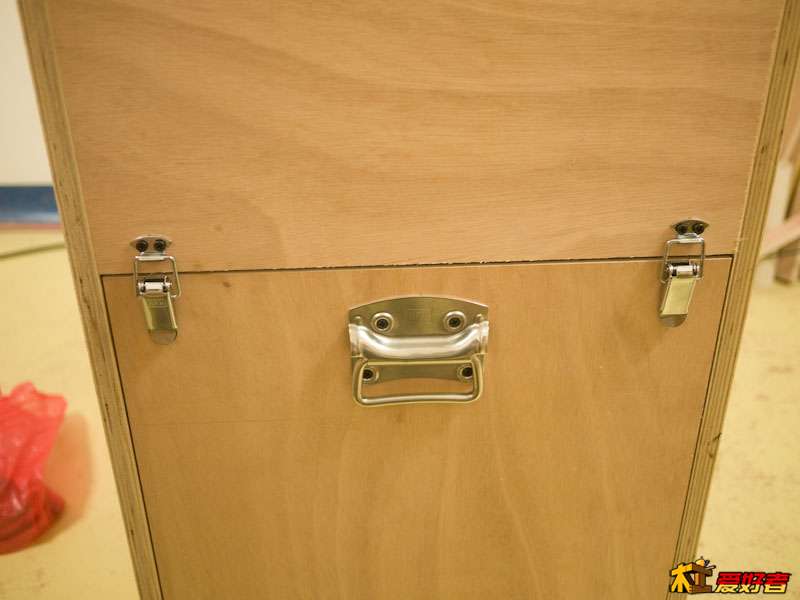

上搭扣。

放到架子里试试。

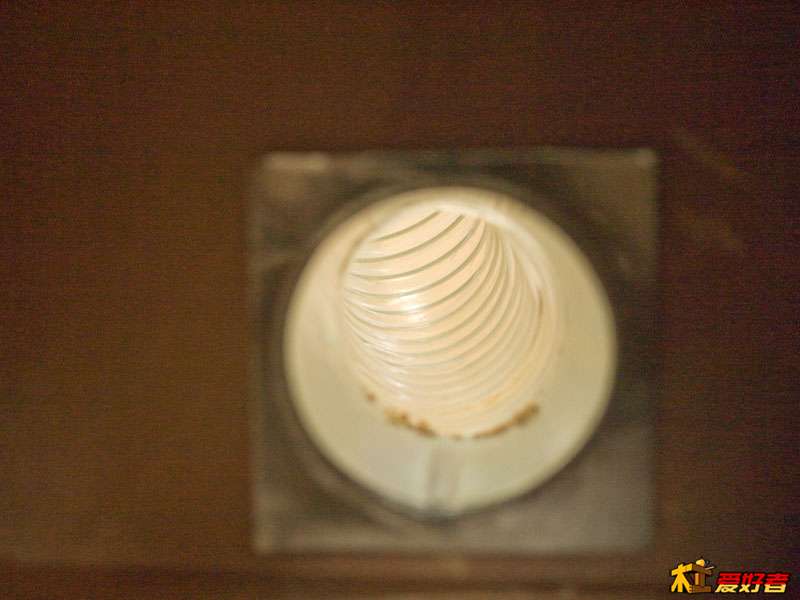

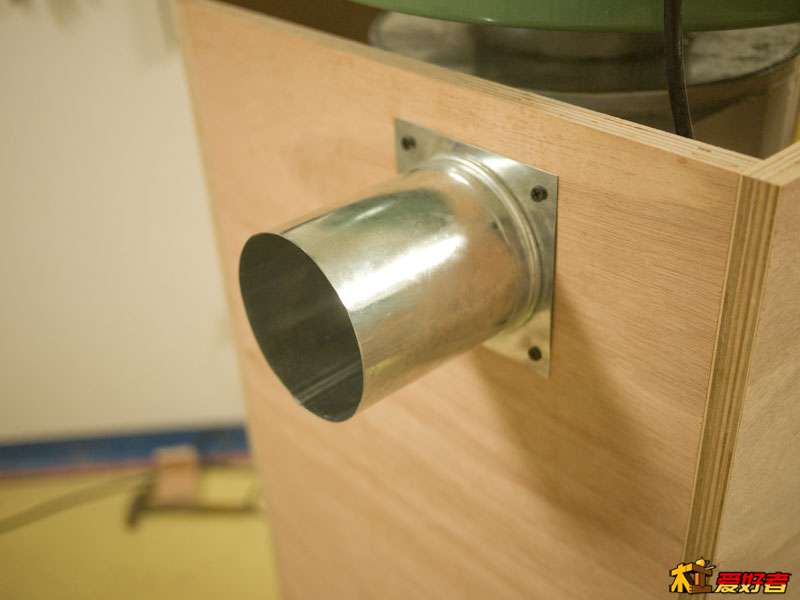

定做的进风口100mm。
随后用热熔胶密封了。

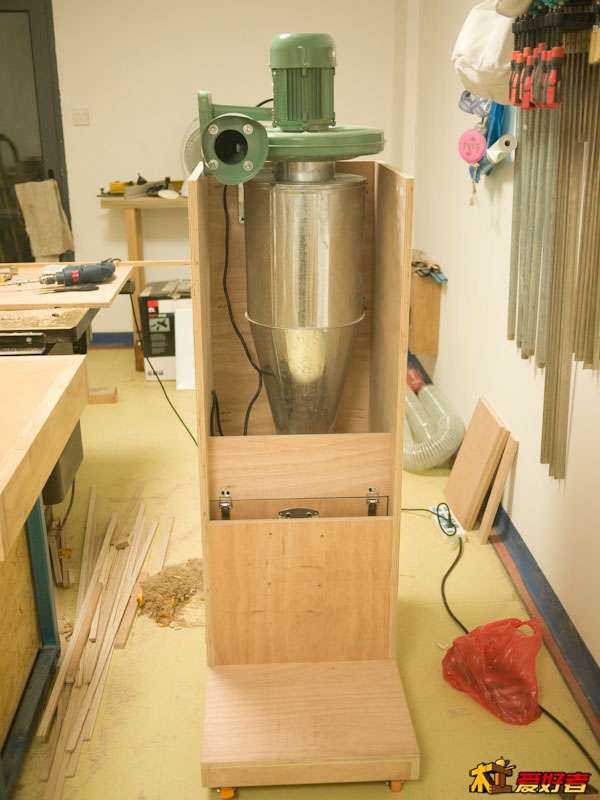

可以看到大致效果了。

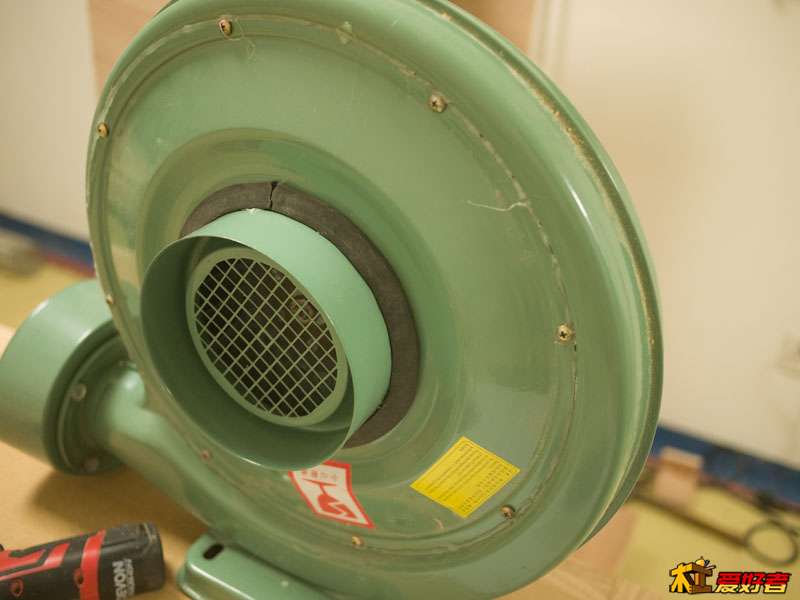

风机进风口粘上密封胶条。

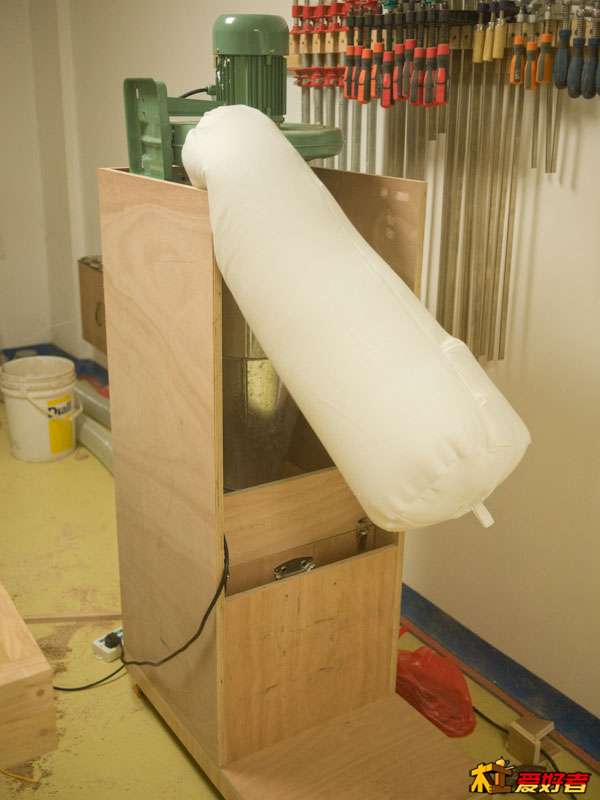

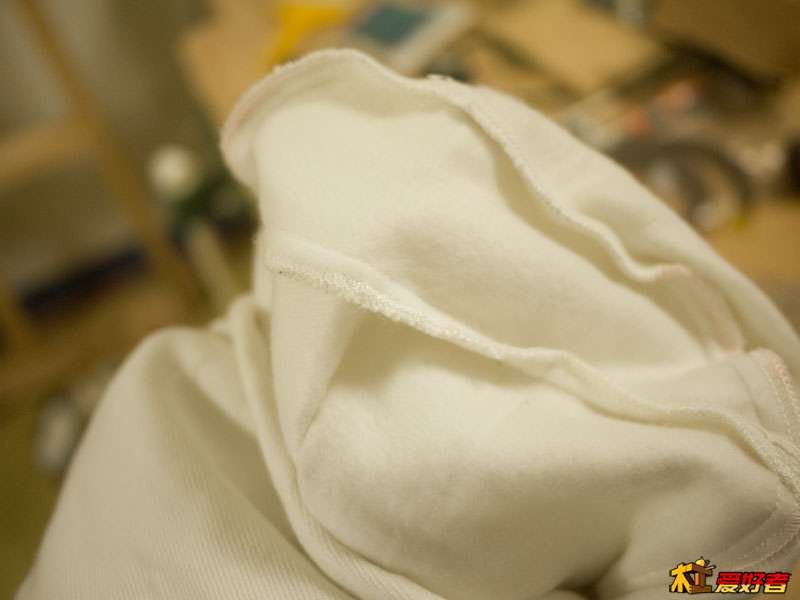

定做的集尘袋。


试机。

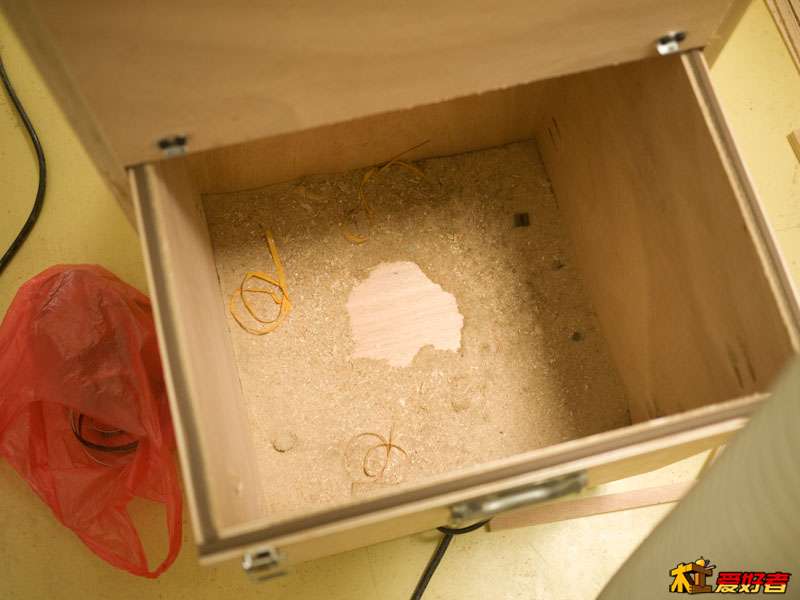

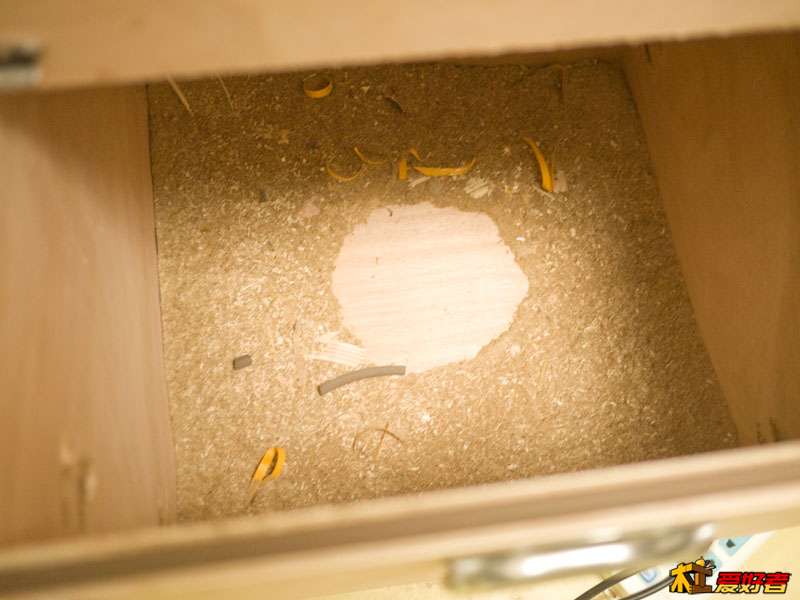

木屑灰尘都在箱体里，集尘袋没有一点木屑木粉。
对分离的效率满意。

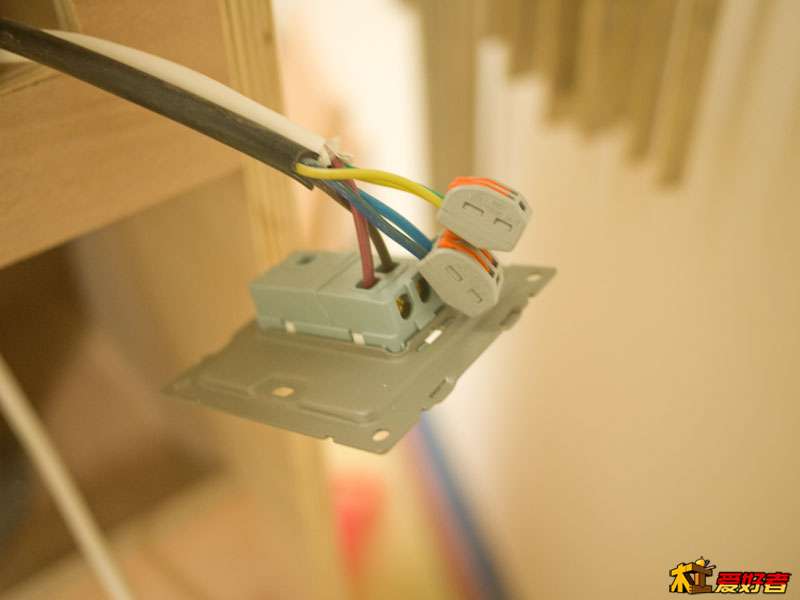

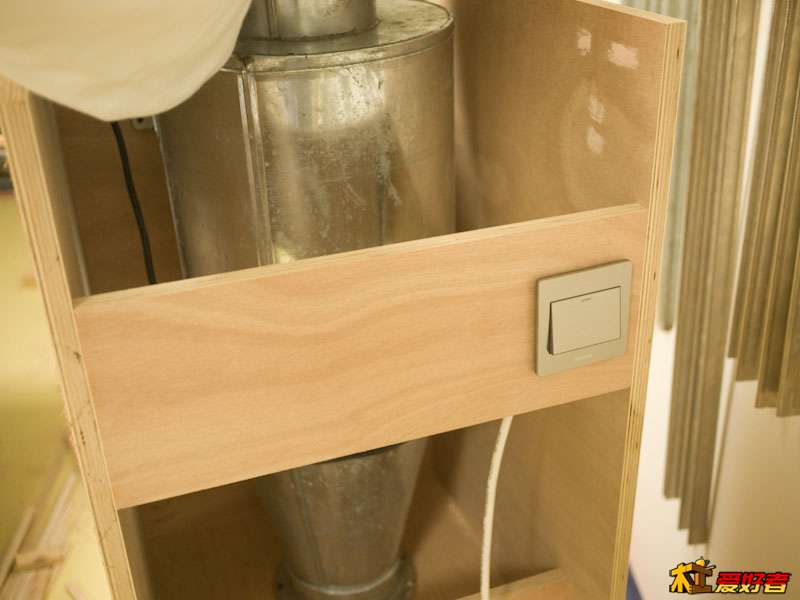

开关接线。

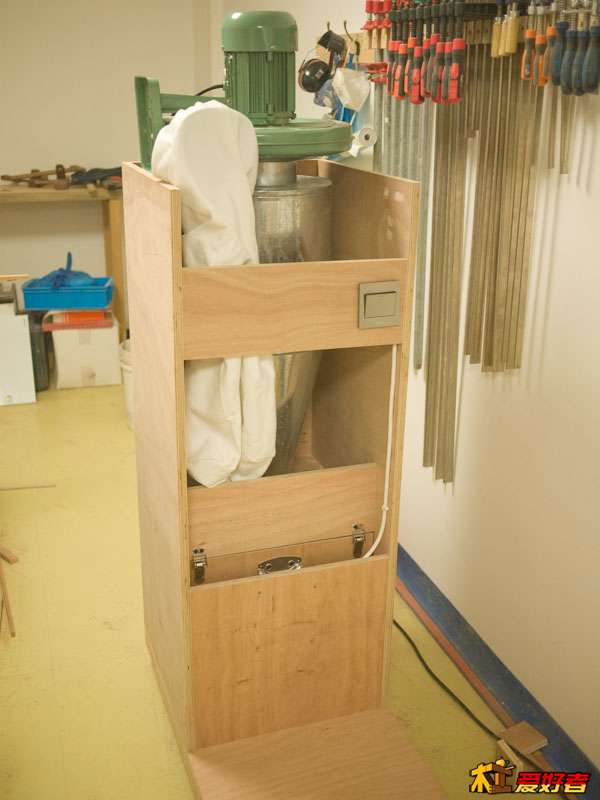

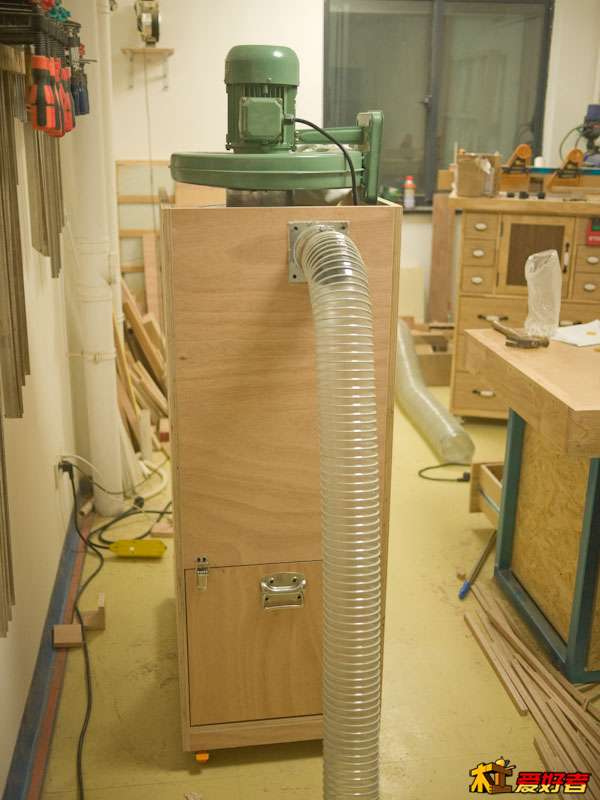

完工图。
