吴轨骚化之三：骚面

天津老刘-2

楼主很用心，半夜还发帖子。

动力无限

　　分析了一下，得出解决中轨太矮的最佳方案：把中轨垫高！看样子似乎很疯狂，但却是最彻底、最完美的解决办法！
2 {3 Q( w9 \) b# ?! ?8 ?　　这两天准备着手试验用什么材料来垫中轨，垫的总厚度还要考虑今后准备要贴的四条关键滑行条，粗略分析最少要垫2MM以上！而且要垫得非常直才行，这也是一个待需攻克的课题，看来这几晚又不用睡觉了。

动力无限

& M) b4 t5 j8 x& m
  做了很多分析和试验，得出结论:必须用聚四氟乙烯材料来垫高中轨才能做到最滑顺、最低磨损间隙塞。
. M" M# C/ e) |5 i) n  我决定就用聚四氟乙烯粘在中轨上解决！进一步分析研究之后还知道这个粘结还必须是硬性粘结，不能有任何弹性位移，否则走锯将会跟着跑偏！而且这条补上去的材料要切割得非常精准、平直，否则就会在推锯的时候有顿挫感，严重的时候会卡死！一系列的问题决定了这次绝对是最高难度的挑战！必须迎难而上，已经没有后路！目前第一步先解决聚四氟乙烯的粘结问题，聚四氟乙烯和各种胶水都已经到齐，下面正式进入化学试验阶段，看来真是毒性越来越大了……

fckadxz

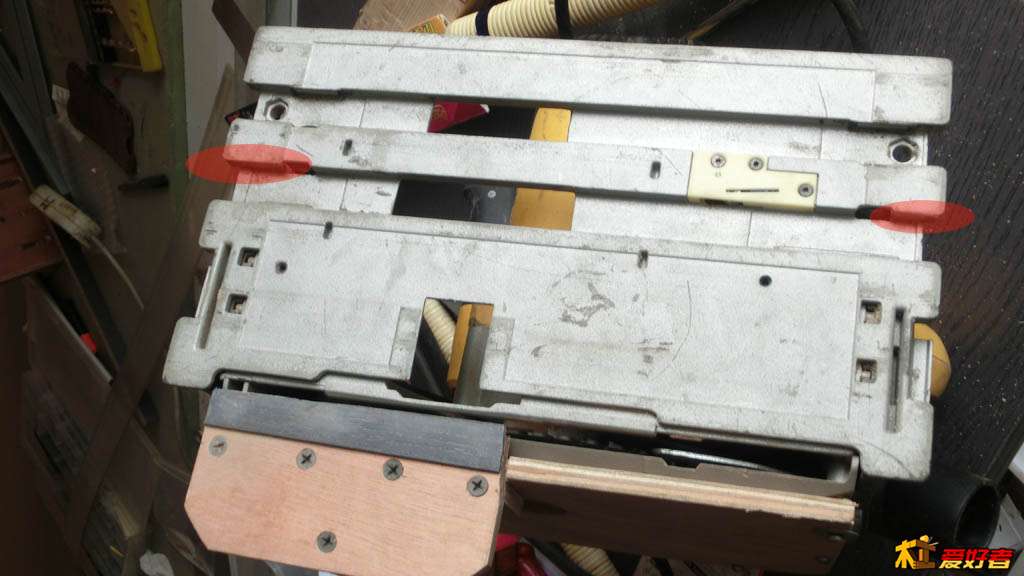

: i6 W; k  R6 l4 I/ u给你看看我的底板吧。这个底板在dewalt和festool轨道上通行无阻。旋钮是偏向festool轨道一侧，这样，得伟轨道一侧就不能同时用。


& C. c! w+ S, x. l导轨前面一侧贴了块塑料片：

导轨后面一侧也贴了块塑料片：


* Q7 q' }4 d- y6 j1 a( \" C* u$ C这样，可以一把锯，在不调整旋钮情况下，在得伟和festool轨道间切换。

, F& \! \! n9 ~9 n9 `  o  T6 f

fckadxz

用环氧胶就能粘的比较结实了。

fckadxz

感觉你在导轨凸条上面加东西不是一种多快好省的办法。快快停止吧。贴2片膏药皮了事。多出点作品！

fckadxz

另外我量了得伟和festool导轨凸条净高，都在6.5mm左右。如果你的导轨稍矮了点，用塑料皮\尼龙片之类贴在底板凹槽一侧，也能很好解决问题。
1 D( [+ E2 Q4 S3 S
不要太纠结那个什么旋钮，那就是个旋钮，完全可以用其他办法替代。

4 A0 |% e& Q2 o5 K3 k( s- ^: {

魔云极光

看到这贴我才发现，所谓的“骚化”其实就是把WORX专用导轨变成得伟专用导轨。

动力无限

fckadxz 发表于 2013-6-17 12:46
给你看看我的底板吧。这个底板在dewalt和festool轨道上通行无阻。旋钮是偏向festool轨道一侧，这样，得 ...

　　怎么你都不看上面的帖子的？还来重复发这个？能不能再看仔细一点？如果还看不懂，要不要我再第三次重新再画图解释？
5 p8 o4 A# m7 @" Z! Z% F! ^" H

动力无限

8 M6 `) A, u% G2 \4 ?

fckadxz 发表于 2013-6-17 12:49 [url=forum.php?mod=redirect&goto=findpost&pid=3330619&ptid=207181][/url]
感觉你在导轨凸条上面加东西不是一种多快好省的办法。快快停止吧。贴2片膏药皮了事。多出点作品！

　　两片狗皮膏能解决问题的话，我早不用开这帖了！拜托你能认真看看上面的回帖好吗？我白白晚上不睡觉处理图片标注说明了呢！
　　还看不明白吗：狗皮膏和调节塞只能解决宽度不够的问题！！！解决不了高度不够的问题！！！
　　　　　唉，也不全怪你，你又没有吴新导轨，理解起来可能比较费劲。

动力无限

fckadxz 发表于 2013-6-17 12:55 [url=forum.php?mod=redirect&goto=findpost&pid=3330627&ptid=207181][/url]
另外我量了得伟和festool导轨凸条净高，都在6.5mm左右。如果你的导轨稍矮了点，用塑料皮\尼龙片之类贴在底板 ...

　　粗鲁提示：15楼是你重点要看的地方，特别是你没有吴新导轨，更不容易看懂。
　　没生气吧，F兄？{:1_196:}看到你加上去的零间隙板了，可惜太丑了，而且飞出来太多了。下次你看我做的。
: k* I2 o  D: S; }

fckadxz

我知道高度的问题。
& {& ?4 {% }* o: `! W4 ~你想用止退功能？520锯在festool导轨上，也没有止退功能的。
喜欢折腾那就弄好大家看看你的发明吧！呵呵。

动力无限

fckadxz 发表于 2013-6-17 13:58
我知道高度的问题。
4 m* w0 t; `9 X- U你想用止退功能？520锯在festool导轨上，也没有止退功能的。
& S) [7 i6 x, A- b; m8 e" q" P喜欢折腾那就弄好大家看看 ...

　　不但是止退功能，就连最基本的间隙塞功能都没有用，根本碰不到轨！

fckadxz

动力无限 发表于 2013-6-17 14:01
　　不但是止退功能，就连最基本的间隙塞功能都没有用，根本碰不到轨！

0 v- T% O& M2 v5 y8 k间隙塞碰不到轨道凸条的问题，前面我说了，可以通过 “贴狗皮膏”解决。大概是1mm多厚的2小片即可。
止退功能，不要也罢。有分料刀呢。
7 T) G, M4 B' k

动力无限

fckadxz 发表于 2013-6-17 14:24
4 p5 O! Q+ m  @4 L* y5 n1 J间隙塞碰不到轨道凸条的问题，前面我说了，可以通过 “贴狗皮膏”解决。大概是1mm多厚的2小片即可。
止退 ...

　　你想把间隙塞废掉是不对的，长时间用之后间隙会变化很大，这个时候没有间隙塞来调节就会有很大的旷量，所以间隙塞是必需要有的，不能废止！我们随时都要调节间隙！
　　而且你贴狗皮膏的位置也没有我贴的那个位置科学，我贴的那个位置才是真正的“导向滑台”，其实 得伟的底板滑槽只有前、后两个“导向滑台”和间隙塞接触到导轨，其它部分都不碰到导轨，这样设计一来是更顺滑，二是更加有效控制方向。
