雕刻机做好了，雕了一个美女

瓜子 · 发表于 2013-3-20 19:11:21

请楼主明示一下自己身份，是不是原创者。如果不是的话，剽窃别人的东西来招摇，我建议版主封ＩＤ。如果是本人，咱顶礼膜拜之。

原文地址，感兴趣的可移步。http://bbs.5imx.com/bbs/forum.ph ... B%B8%F6%C3%C0%C5%AE

凯伦标识 · 发表于 2013-3-20 20:19:17

请大家细心观察图片，此楼主并非原创者，在5IMX中的原创图片，”我爱模型，玩家论坛“的水印，在此帖中，都被楼主图片剪切了，故我认为此楼主并非原创者。。。。。。

閑時榫^C_Z^ · 发表于 2013-3-20 21:20:52

编程高手,机器也很给力

W.X.Q · 发表于 2013-3-20 21:24:38

转帖啊，经过原作者同意了吗？

雨中@漫步 · 发表于 2013-3-20 22:18:35

真是牛人，不错不错。

kfcc2008 · 发表于 2013-3-21 09:48:47

对雕刻机比较感兴趣，有设计资料吗

sdlcwhg · 发表于 2013-3-21 10:29:55

原作的高超手艺，挺欣赏；给大家传递信息的谢谢。

盛竹实业 · 发表于 2013-3-21 10:43:26

真漂亮。。

大河之武 · 发表于 2013-3-21 11:56:23

很好，很强大

QQ496900095 · 发表于 2013-3-21 15:41:36

QQ496900095

QQ496900095 · 发表于 2013-3-21 15:51:47

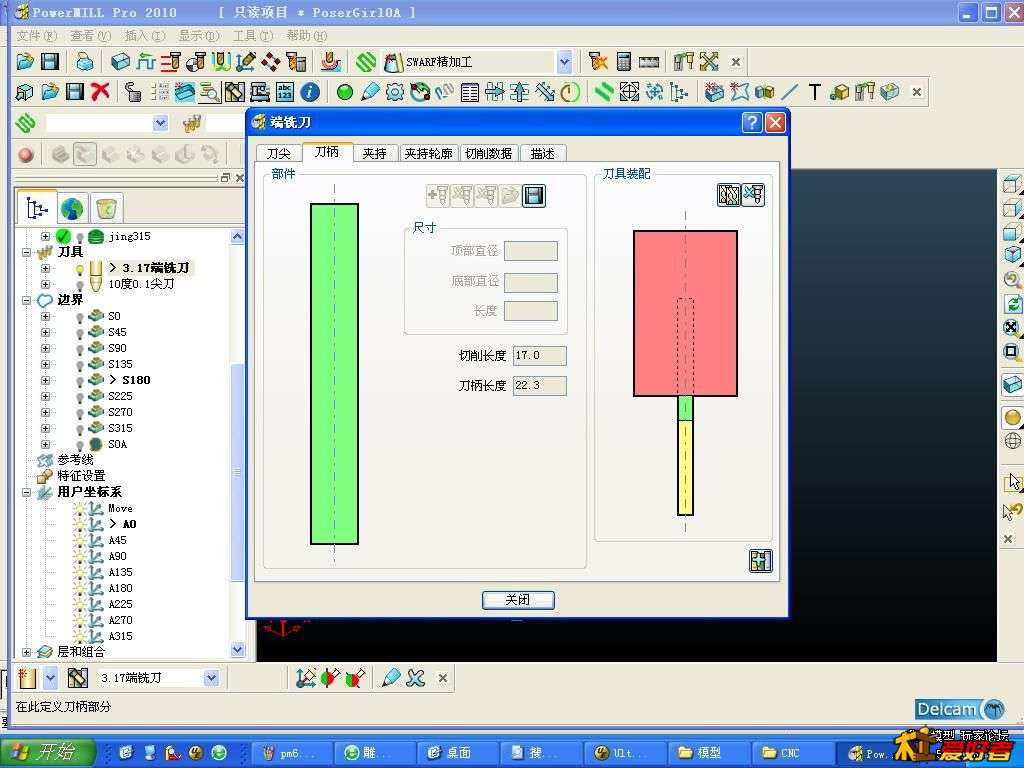

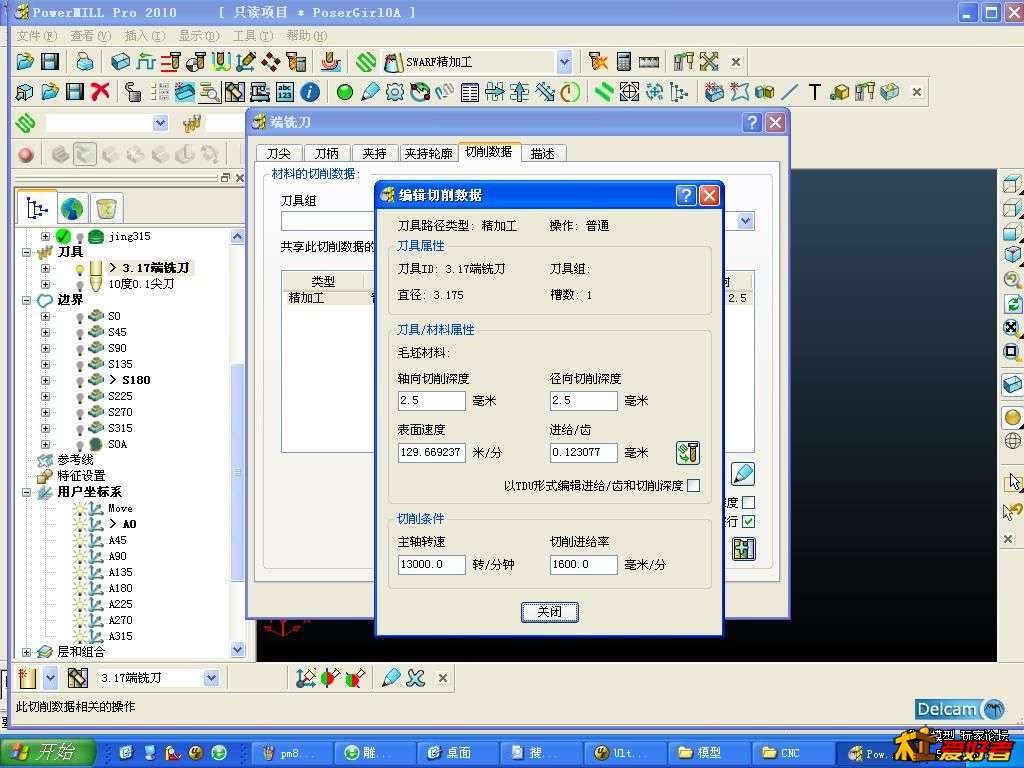

设置刀具

QQ496900095 · 发表于 2013-3-21 15:56:32

分别把开粗用的端铣刀和精加工用的尖刀（最好用10度0.1的尖刀，这样雕得最精细）设置好后，就该生成开粗刀路了。

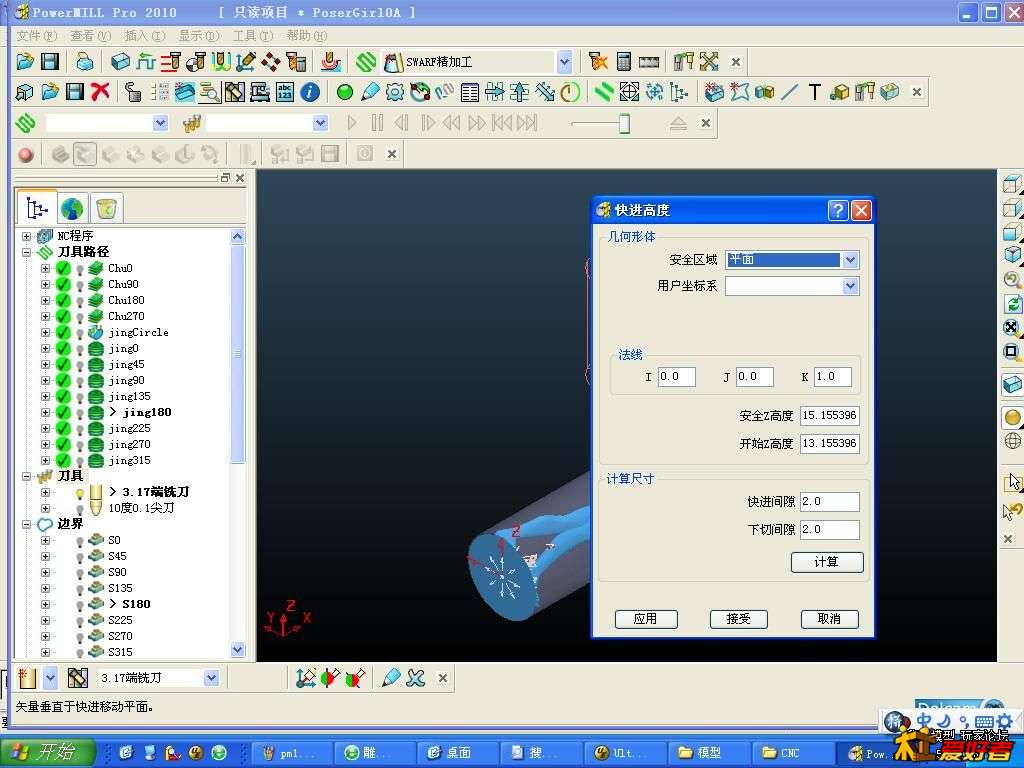

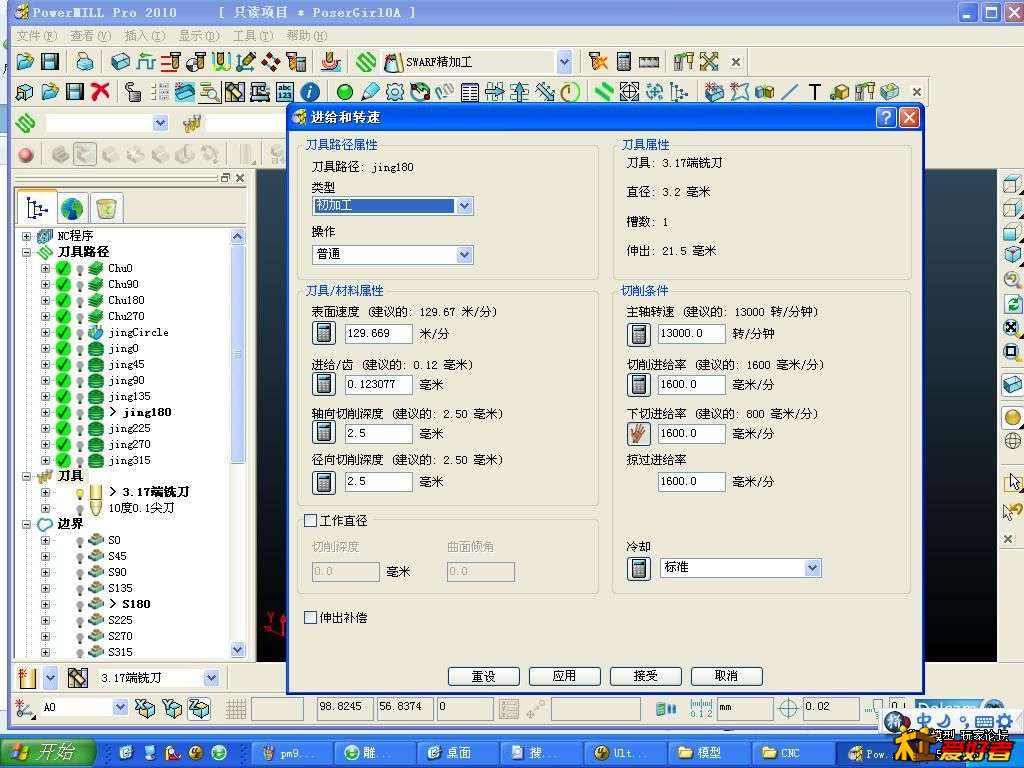

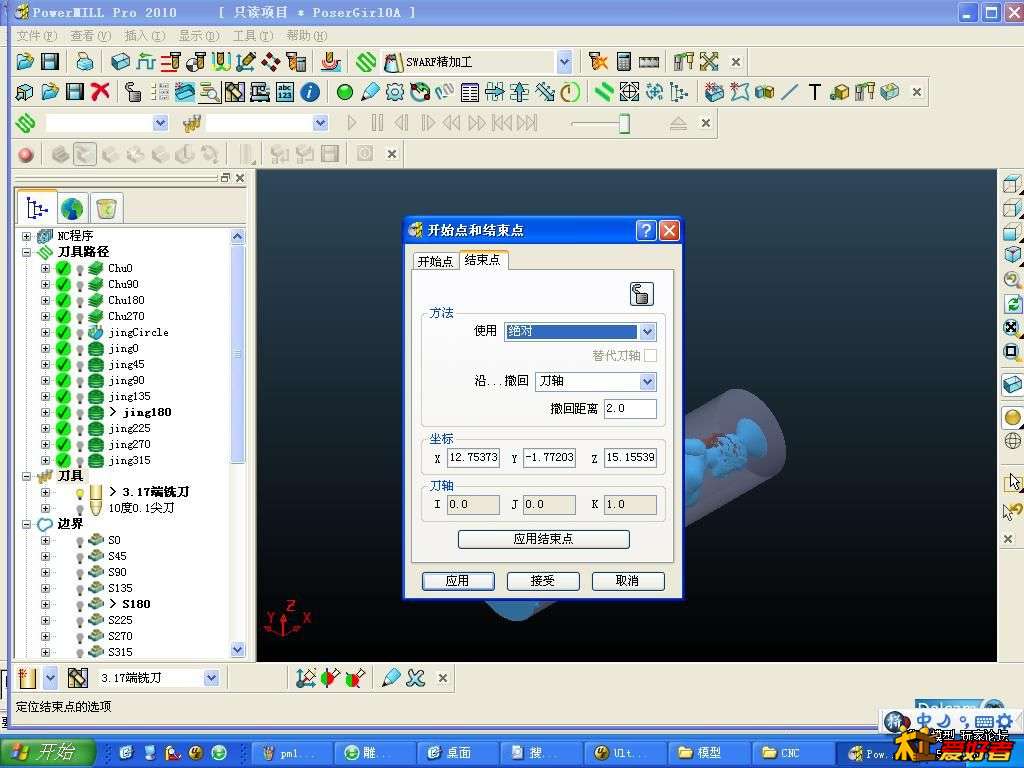

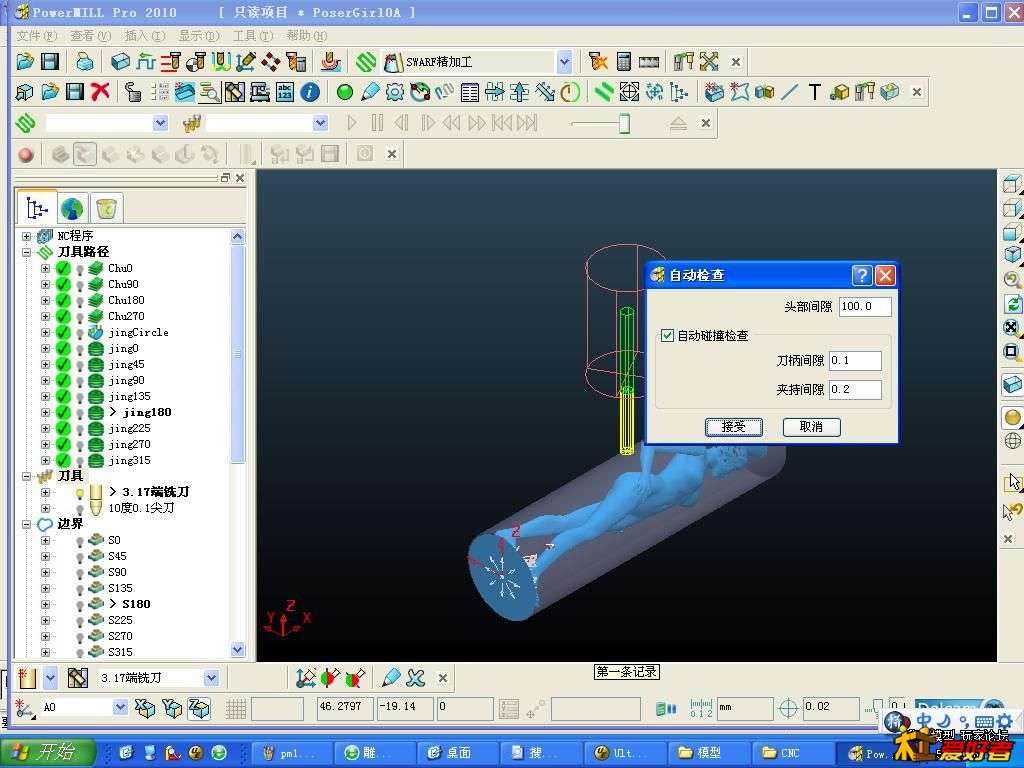

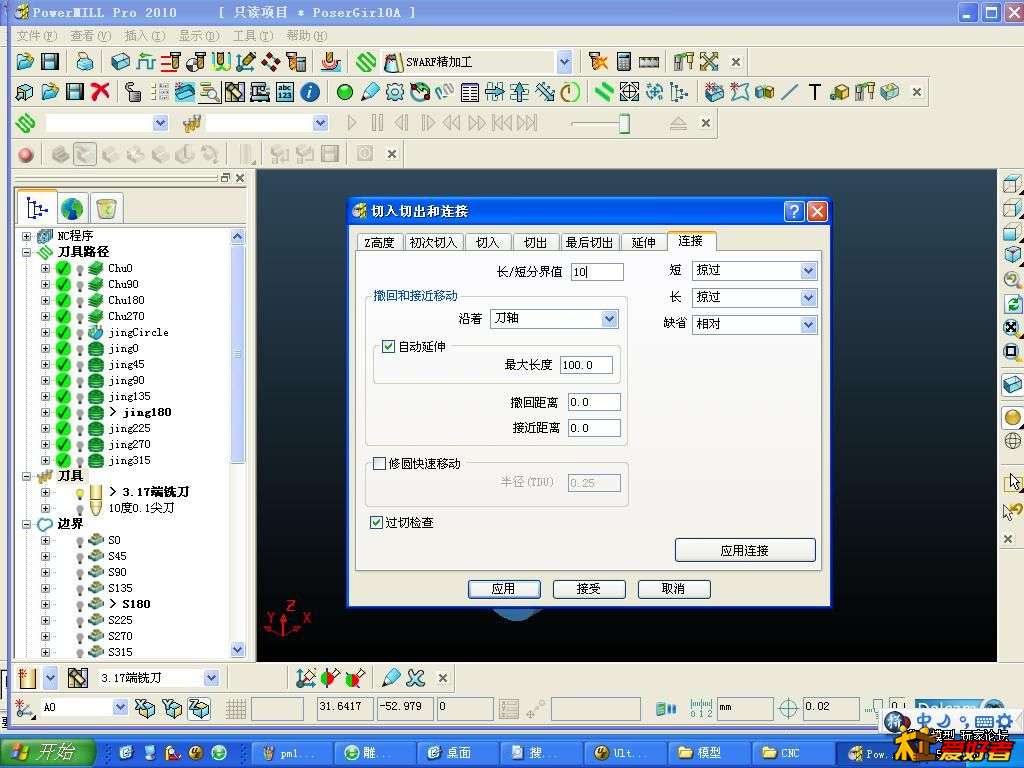

先点工具栏第一排的图标依次设置给进和转速快进高度开始点和结束点切入切出和连接自动检查
其中切入和切出都设成无（因为材料比较软）

穆林森 · 发表于 2013-3-21 16:36:00

都玩这么高级的啦。差距啊

QQ496900095 · 发表于 2013-3-21 17:45:30

3D图太大，上传了刀路给大家
棒料直径大于23mm，可加工长度要大于83mm，需要使用顶尖。
ER11夹持
开粗用3.175端铣刀，伸出长度要大于22mm。精加工用10度0.1尖刀，伸出大于16mm。
刀具不能错，不然就可能过切或者撞刀。原点为A轴中心，X轴左端
开粗刀路是PoserChu0.tap，精加工先是PoseqJingCircle0.tap再用PoserJing0.tap

QQ496900095 · 发表于 2013-3-23 11:18:38

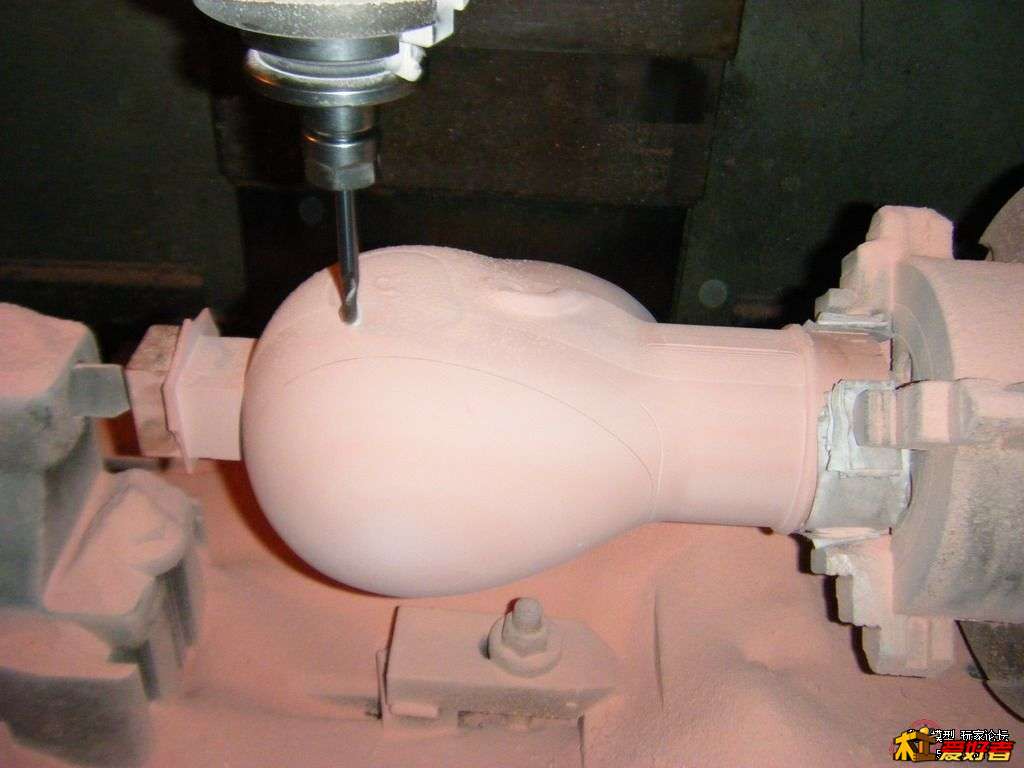

也做过一个4轴的人体模型，他是2次夹装了一下，然后用雕刻方法去掉的（头顶那一刀，对刀对的真叫绝）
http://www.cdle.net/bbs/dispbbs. ... D=25420&replyID=&skin=1
