雕刻机做好了，雕了一个美女

QQ496900095 · 发表于 2013-3-20 14:41:57

机器成本，有差的也有好的，好机主轴一个1000多，玩具级用光驱改，几十元差不多

QQ496900095 · 发表于 2013-3-20 14:45:46

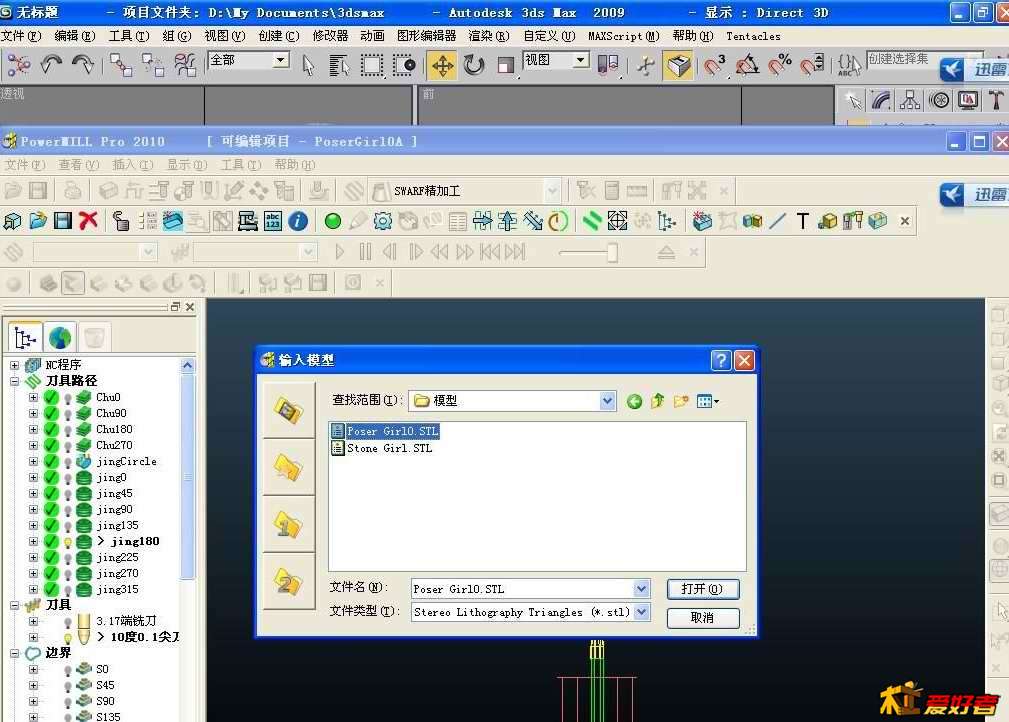

打开powermill，选择文件->输入模型导入max生成的模型

QQ496900095 · 发表于 2013-3-20 14:48:40

右击模型，查看属性，根据模型大小选择缩放的比例，比如模型长度如果是0.8，要加工成80mm，就要放大100倍。

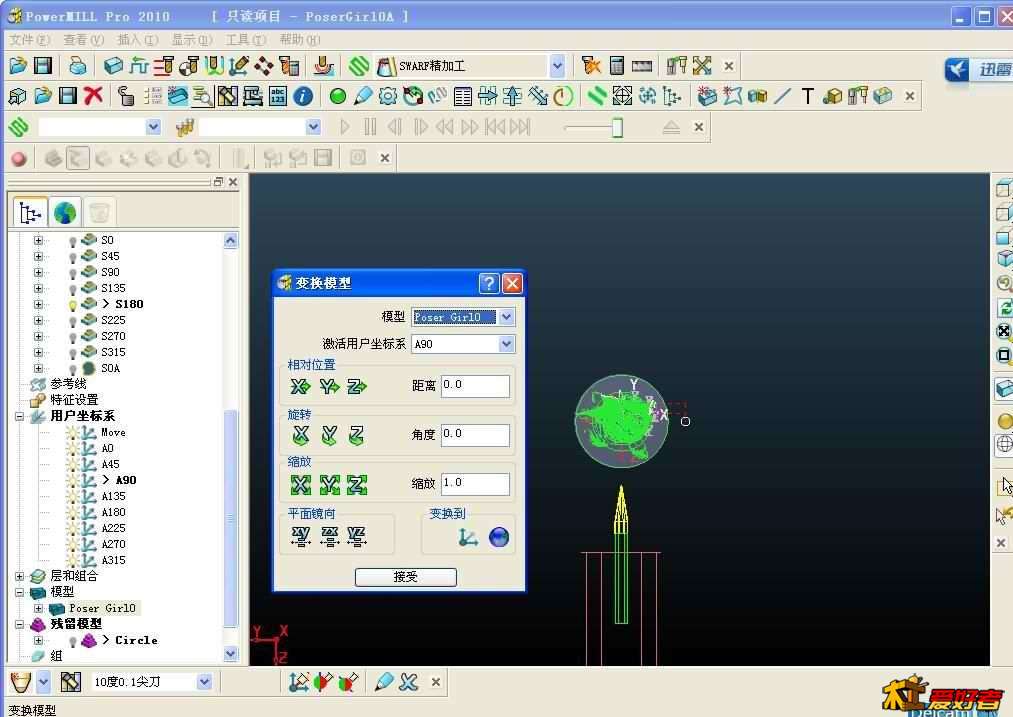

然后右击模型，选编辑-》变换，填入缩放值。同时如果长轴不是Z轴的话，还要旋转模型，使长轴指向Z轴（因为powermill）生成圆柱形毛胚是以Z轴为轴心

QQ496900095 · 发表于 2013-3-20 14:52:32

右击模型，查看属性，根据模型大小选择缩放的比例，比如模型长度如果是0.8，要加工成80mm，就要放大100倍。
然后右击模型，选编辑-》变换，填入缩放值。同时如果长轴不是Z轴的话，还要旋转模型，使长轴指向Z轴（因为powermill）生成圆柱形毛胚是以Z轴为轴心

QQ496900095 · 发表于 2013-3-20 14:55:13

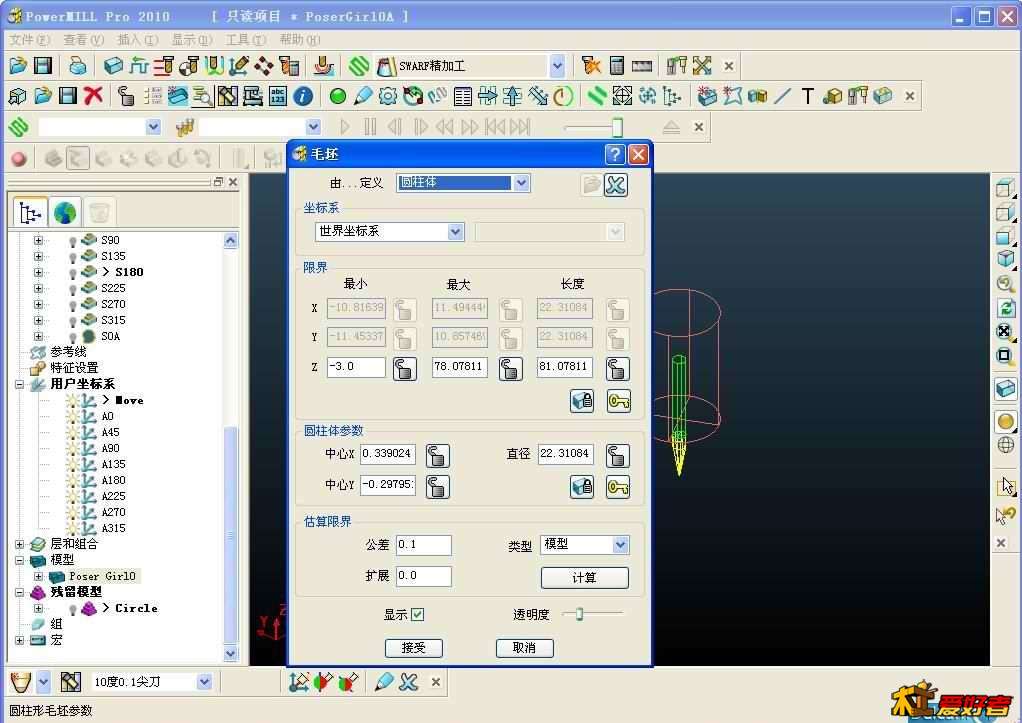

点击工具栏的毛胚图标，选择圆柱体，选中显示，然后点计算，系统自动计算出圆柱形毛胚。
然后点两个锁定按钮，把毛胚锁定在当前坐标系（世界坐标系）
在记下圆柱体中心的XY坐标以后用

QQ496900095 · 发表于 2013-3-20 14:58:26

右击左侧的用户坐标系，选生成用户坐标系，新建一个名为Move的坐标系，打开位置表格，填入刚才记录的XYZ值。
这一步目的是把坐标系移动到圆柱的底部圆心

13661197320 · 发表于 2013-3-20 15:03:54

不服不行，真强大呀，我有点不明白的，有没有雕不到的地方呢？

figust · 发表于 2013-3-20 15:04:23

我是雕塑专业的，看到你的作品，我觉得在不远的将来就要失业了

13661197320 · 发表于 2013-3-20 15:07:42

我又看了一下，尤其是头发那儿怎么雕的呢？

木子一女 · 发表于 2013-3-20 15:27:00

我误以为是“雕刻机做好了，娶了一个美女”

QQ496900095 · 发表于 2013-3-20 16:16:18

有雕不到的地方，如眼睛那方，还手指的地方，5轴机就好了，任一个地方可以雕刻到

QQ496900095 · 发表于 2013-3-20 16:19:07

右击刚才生成的Move坐标系，选择激活，然后选择复制用户坐标系。

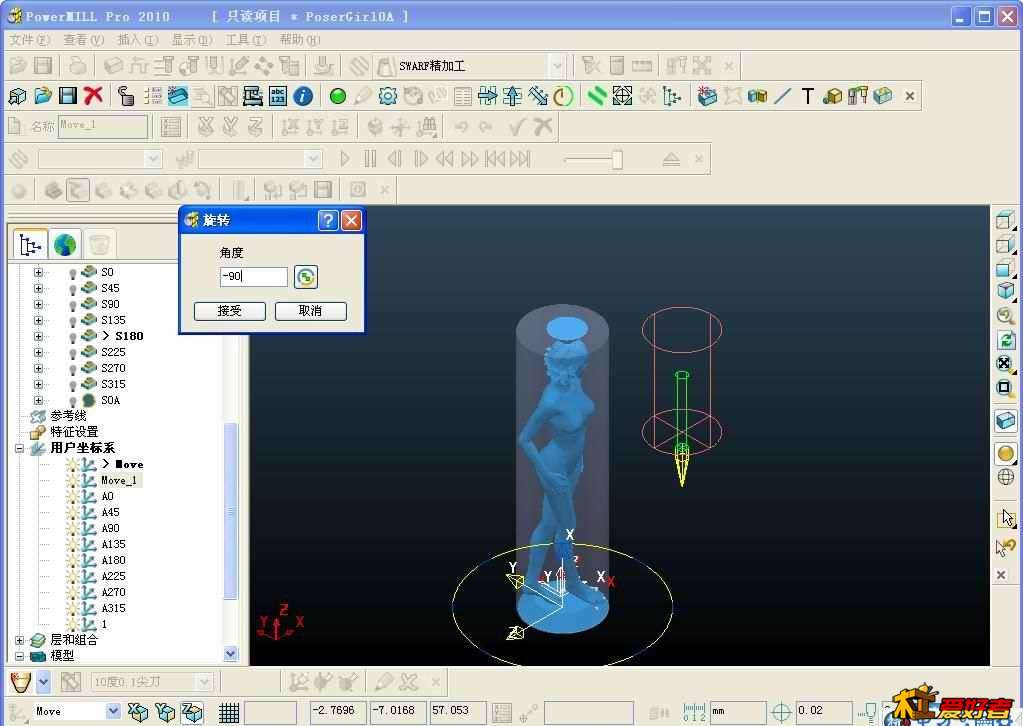

新坐标系命名A0，然后在工具栏上选绕Y轴旋转，旋转-90度

QQ496900095 · 发表于 2013-3-20 16:21:17

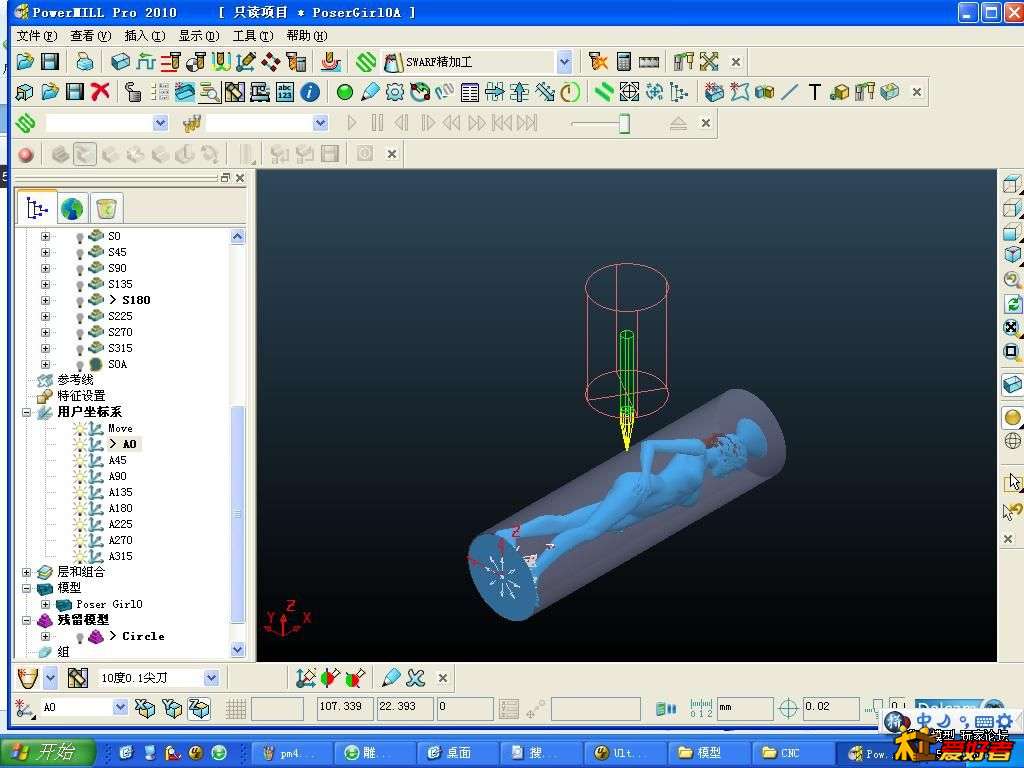

将刚生成的A0坐标系激活，再复制7次，每个新坐标系依次绕X轴旋转45度，命名为A45，A90。。。。A315
这样就创建了8个加工角度。
由于图省事，我是在已经做好的工程上截的图，所以左栏会显示一些已经做好的刀路，坐标等，和实际有点出入。以文字为准

QQ496900095 · 发表于 2013-3-20 18:46:59

下一步是设置刀具。

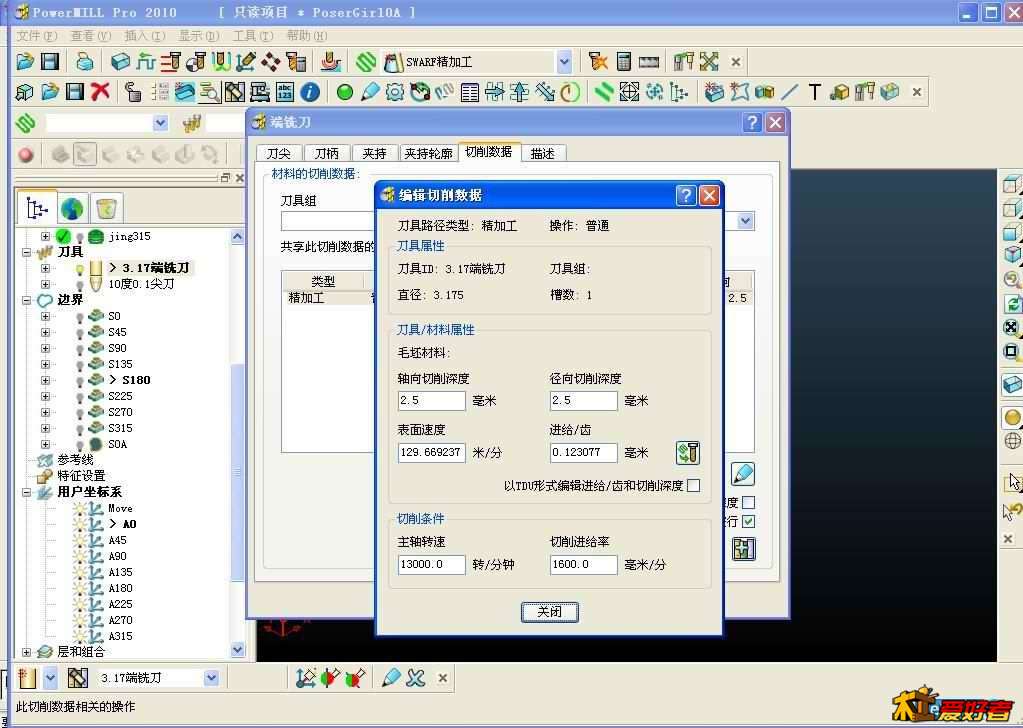

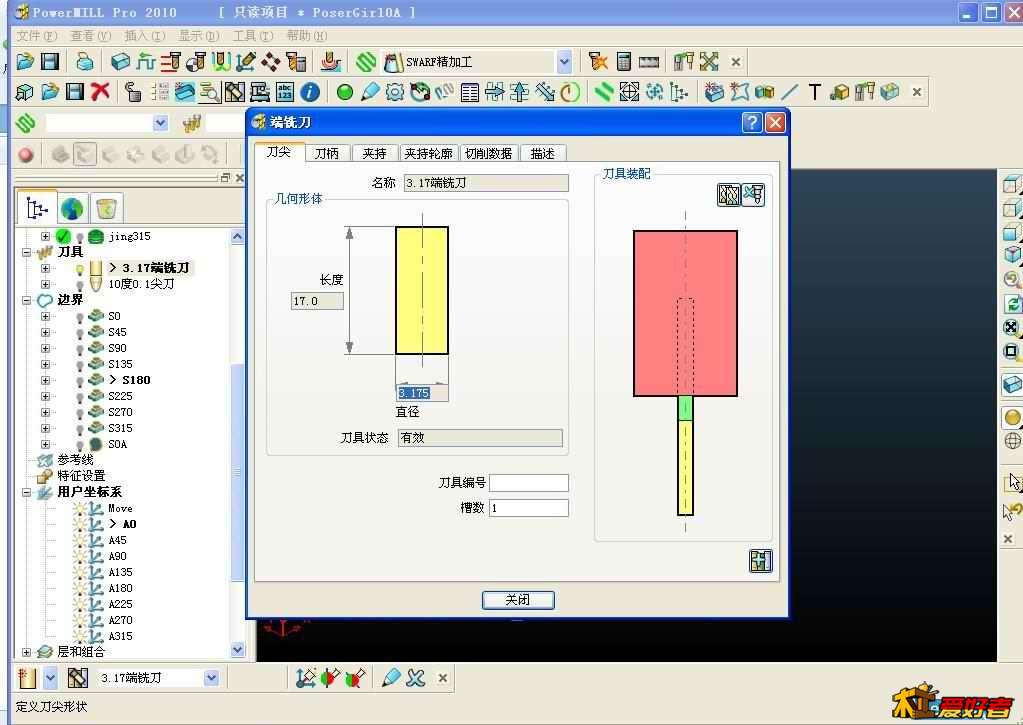

右键点刀具-》产生刀具，依次设置刀具的刀尖刀柄夹持切削数据。
这些一定要设对。因为四轴雕刻不同于三轴，同一个地方有可能被刀具不同部分铣削多次，刀具参数不准确影响很大

QQ496900095 · 发表于 2013-3-20 18:49:45

第二步
